50A大功率磁保持继电器

Name: 50A大功率磁保持继电器｜ZMRN0808-QC8 8通道网络继电器控制器｜贞明电子
Brand: 贞明电子

ZMRN0808-QC8 8通道网络继电器控制器采用50A磁保持继电器，支持8路220V无源输出、8路干接点输入、以太网、2路RS485、1路CAN、16组定时、六类输出模式和平台远程控制，适用于影院、展厅、园区、校园、医院及大功率照明回路集中管理。

咨询 16605298829 返回产品中心

产品定位

ZMRN0808-QC8 面向多回路、大电流、可联网管理的开关控制项目。产品以50A磁保持继电器为核心，结合8路输入、8路输出、以太网、RS485、CAN和平台接入能力，适合工程商、系统集成商和项目业主在智慧照明、配电回路管理和设备联网改造中使用。

8路大功率输出8组独立继电器输出，适合影院场灯、展厅、园区照明、公共区域照明和多回路设备集中开关。

50A磁保持继电器输出采用50A磁保持继电器，适合大功率回路、照明回路和需要掉电保持策略的项目。

本地输入与远程控制结合8路干接点输入可接手动按钮、限位开关、液位开关或现场触点，一台设备最多接入8个独立开关信号。

多协议系统接入支持以太网、2路RS485、1路CAN、TCP、UDP、MQTT、Modbus RTU转TCP、RS485转MQTT、DMX512等接入方式。

适用场景

产品重点面向智慧照明和多回路设备控制，也可用于工业、农业、公共设施和安防联动中的开关量控制。

影院场灯与展厅照明用于影厅场灯、清洁灯、展厅灯光、展馆辅助照明等多回路集中控制，支持场景切换、批量开关和远程运维。

园区、路灯与文旅照明用于园区道路、景观亮化、路灯配电箱、文旅夜游项目的分区控制、定时策略和远程状态查看。

校园、医院与楼宇公共区域用于走廊、公共区域、设备间和后勤照明回路管理，减少人工巡检和重复开关操作。

工业与公共设施控制用于泵阀、配电回路、储物柜、门禁联动、安防辅助设备等开关量控制项目。

核心功能

远程、定时、联动和状态反馈

支持手机、电脑、网页和集中管理平台进行远程开关控制，支持通道名称自定义、控制状态反馈、16组离线定时、日出日落定时、掉电保存与输入联动；开关、点触、翻转、互锁、正反转/升降和隐藏模式可适配不同控制对象。

技术参数

产品型号	ZMRN0808-QC8
产品类型	8通道网络继电器控制器
电源电压	12V，标配12V/1A电源
输出端口	8路独立220V无源输出
输入端口	8路输入端口
通信接口	以太网、2路RS485、1路CAN
网络协议	TCP、UDP、MQTT
TCP端口	1234
UDP端口	9128
扩展能力	Modbus RTU转TCP Modbus、RS485转MQTT、DMX512、RS485 Modbus RTU控制
继电器参数	磁保持继电器 50A 277V AC
输出端口允许最大电压/电流	AC 220V/50A，10万次以上
功耗	待机功耗0.8W，最大功耗3W
工作温度	-40～85摄氏度
保存温度	-40～85摄氏度
保存湿度	5%～95%RH
安装方式	35mm标准DIN导轨安装

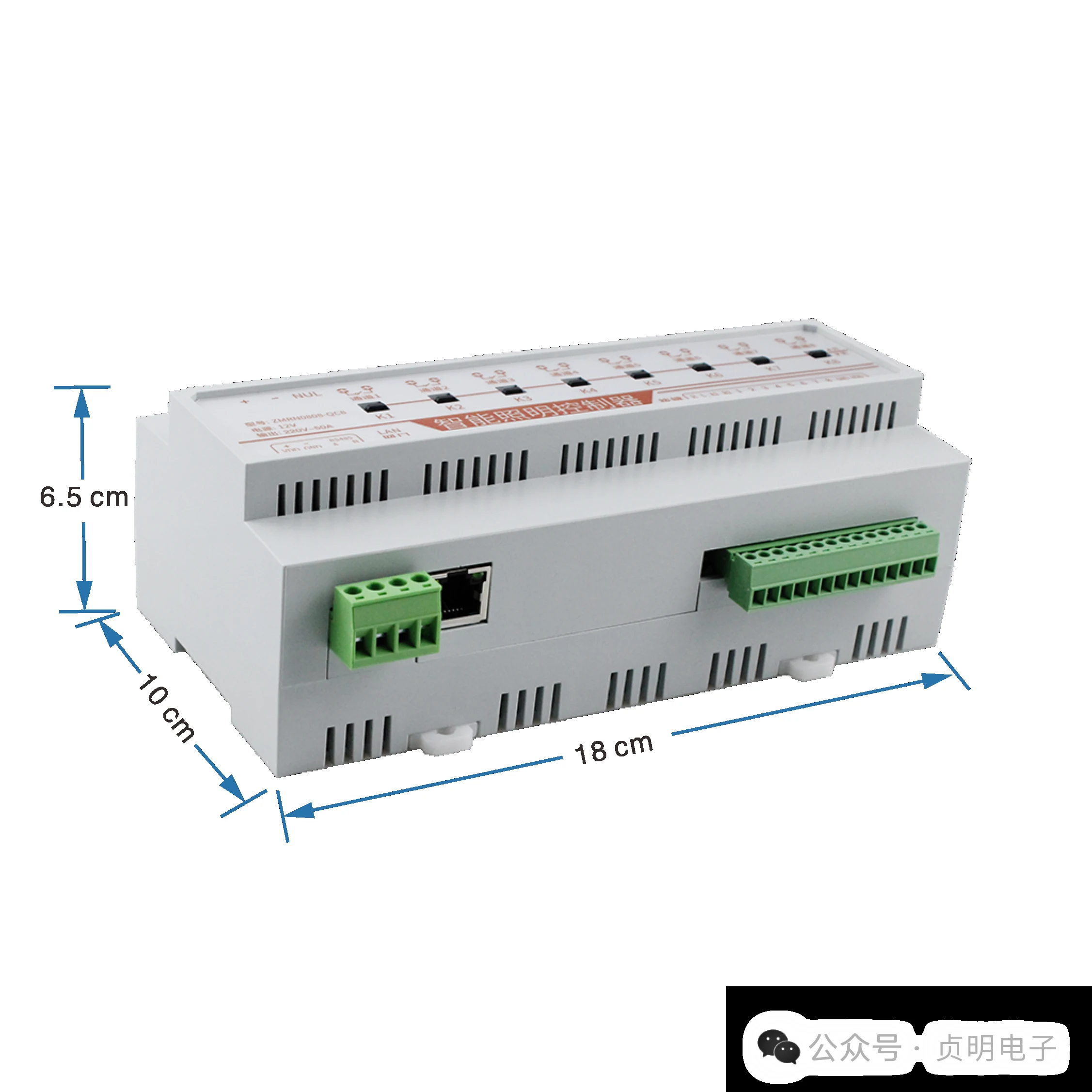

外壳尺寸	180×100×65mm（长×宽×高）

通信方式

以太网接入，可用于局域网控制、WEB云平台、PC集中控制软件和远程集中管理。
2路RS485接口可用于Modbus RTU控制、RS485透传、传感器接入、组态屏或PLC等现场系统对接。
1路CAN接口用于现场总线扩展，适合需要多设备联动或项目定制接入的场景。
支持TCP、UDP、MQTT协议，MQTT可用于平台控制指令订阅和设备状态上报。
支持Modbus RTU转TCP Modbus、RS485转MQTT、DMX512和I/O controlled by RS485等功能，用于楼宇自动化、照明控制和系统集成项目。

输入输出

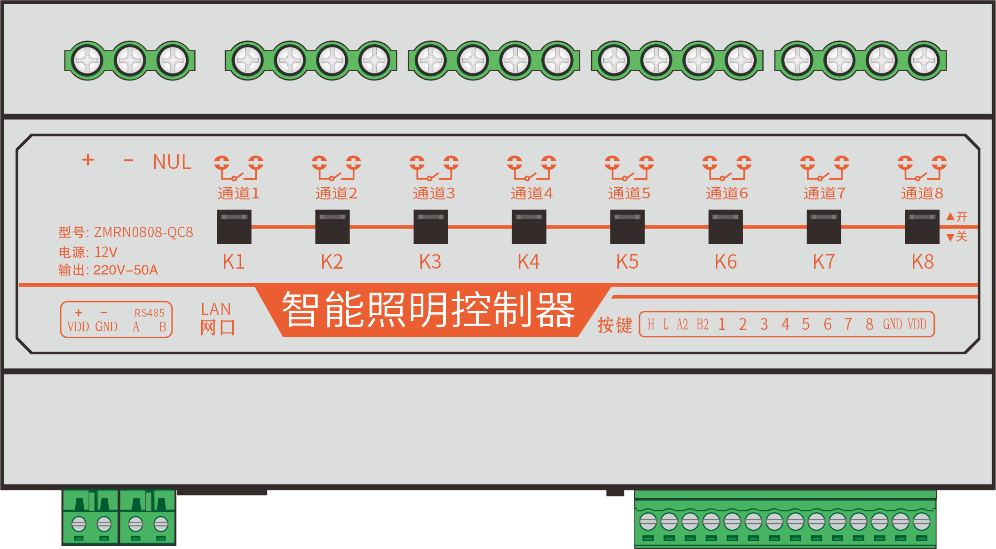

设备上方为8组继电器输出接线端，可按通道1至通道8分别控制不同回路。
设备下方从左到右包含12V外部电源输入、RS485 A/B、LAN网口、网络参数初始化按键、CAN H/L、A2/B2从机接口、1至8输入端、GND和VDD端。
输出支持开关、点触、翻转、互锁、正反转/升降和隐藏六类模式；点触时间可在0～6000秒范围内设置。
8路干接点输入可外接手动按钮、限位开关、液位开关等触点信号，用于本地控制、设备状态采集和场景联动。

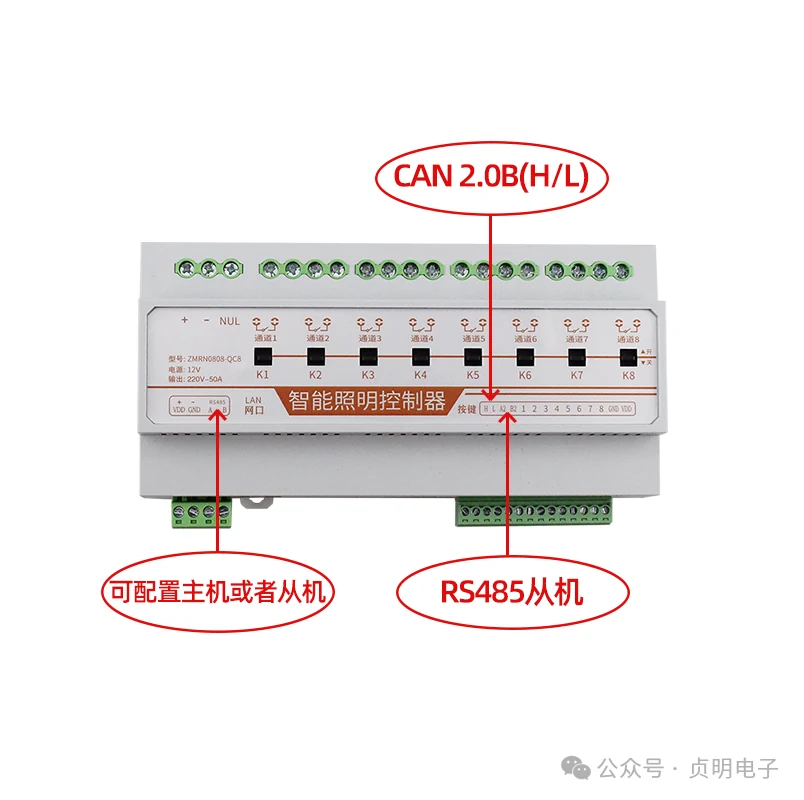

接线与扩展接口

设备上方为8组继电器输出端，交流设备按公共端与常开端接入对应回路；设备下方提供12V供电、网口、两路RS485、CAN和8路输入。主从RS485与CAN可用于现场设备组网和系统扩展。

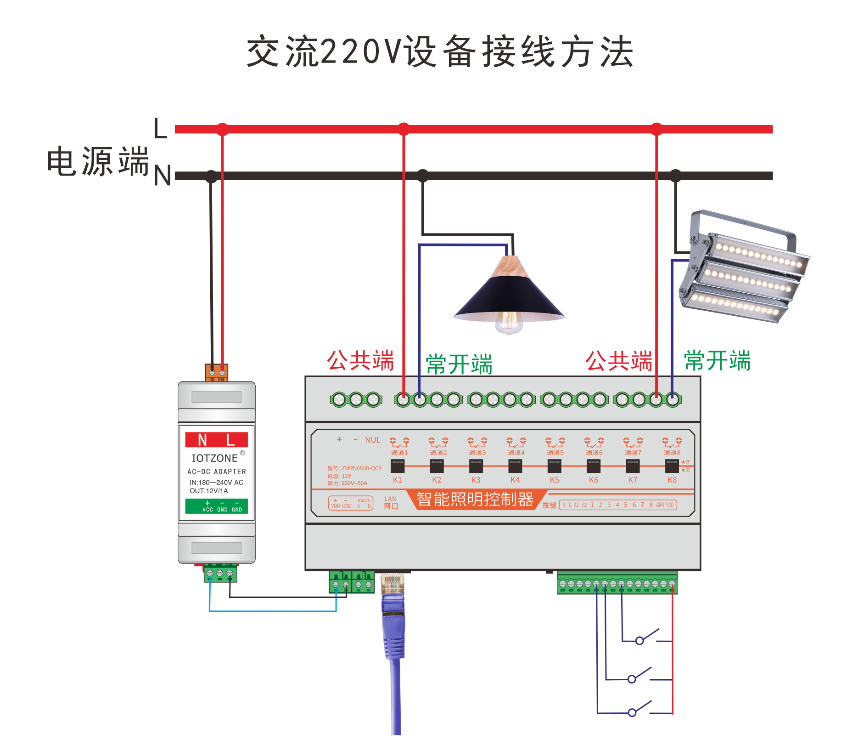

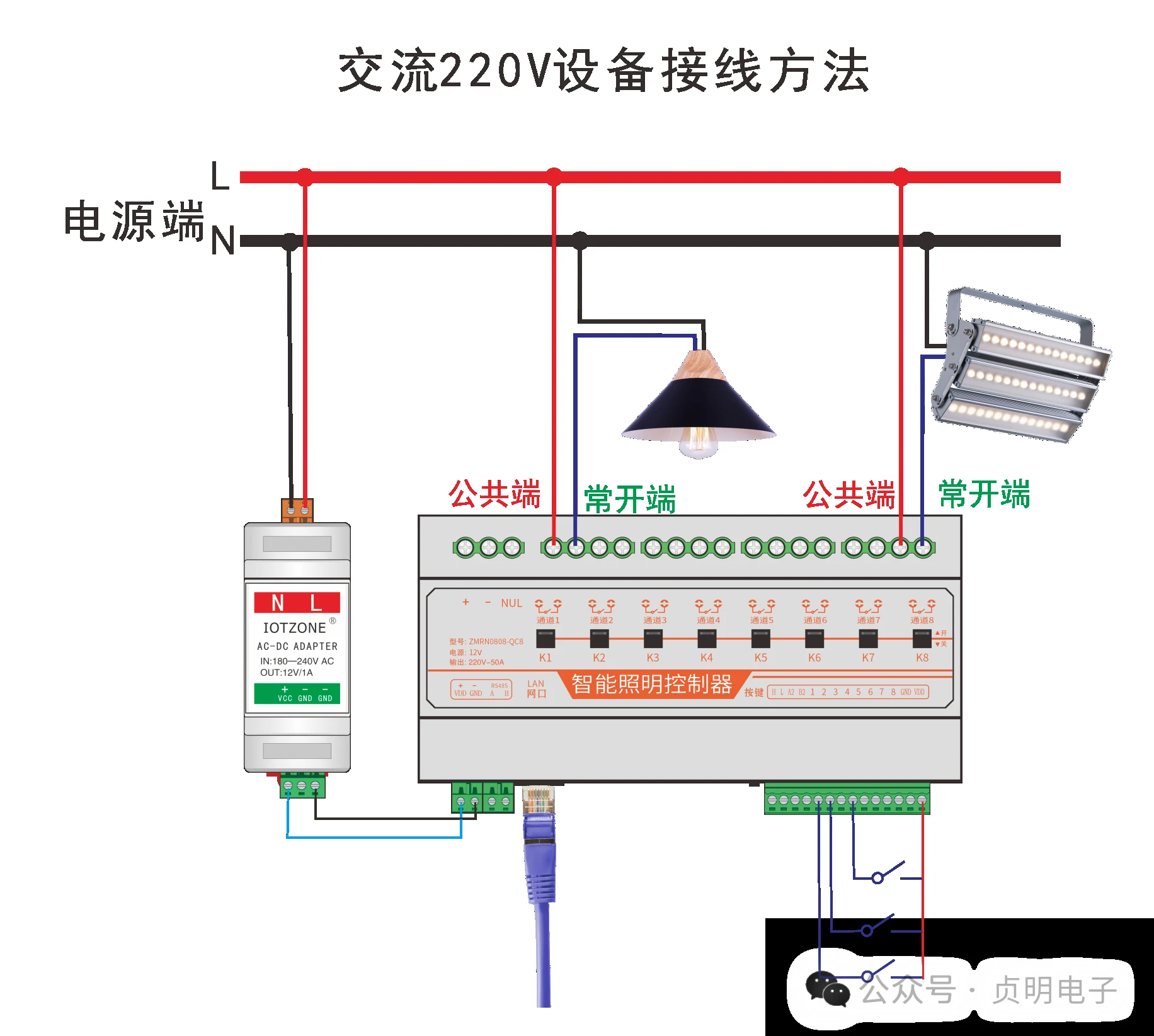

8路交流负载接线

各通道提供独立无源触点，可用于照明或设备回路的开关控制。工程配置应同时考虑负载类型、启动电流、回路保护和控制柜接线。

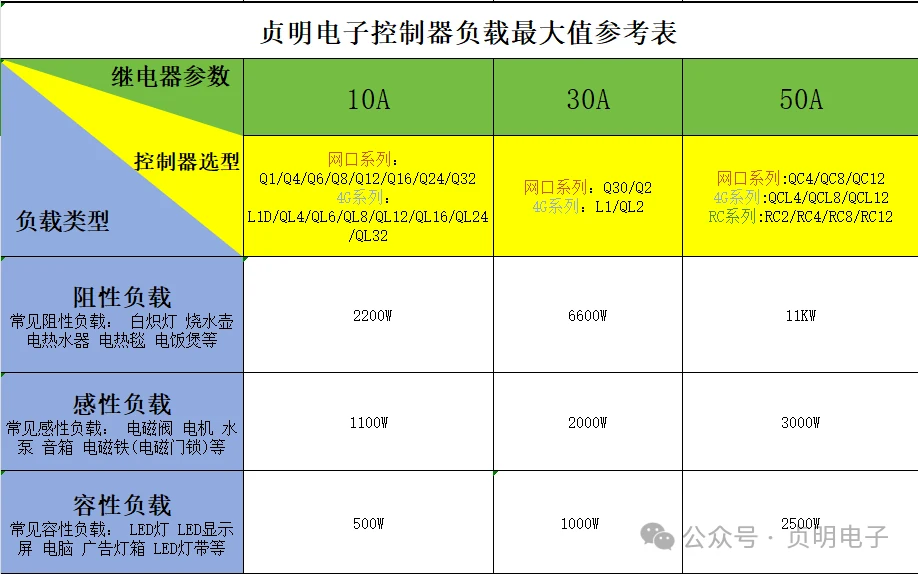

50A继电器负载选型参考

不同负载的启动电流与开关冲击不同。以下为50A继电器项目初选参考，实际回路应按灯具或设备规格、接触器配置和配电设计确定。

负载类型	典型设备	建议最大值
阻性负载	白炽灯、热水器、电热水器、电热丝和电饭锅等	约11kW
感性负载	电磁阀、电动机、水泵、电焊机和电磁门锁等	约3kW
容性负载	LED灯带、节能灯和LED灯等	约2.5kW

平台接入

产品可接入贞明电子远程集中控制平台，并支持手机端、WEB云平台和PC集中控制软件管理。

支持手机端、微信控制云平台、小程序、WEB云平台和PC集中控制软件管理。
支持设备名称、输出通道名称、输入名称、设备分组、设备位置、分享设备和设备信息管理。
支持输出状态、输入状态、传感器数据、定时器、设备参数和系统设置等页面化管理。
支持16组独立离线定时，可按星期设置，也支持经纬度或区号方式进行日出日落定时。
支持控制状态反馈，便于在局域网、远程平台、本地开关和集中软件之间保持状态一致。

可定制内容

可按项目需求进行硬件、软件和系统方案配合。
可根据项目语言、界面、通道名称、分组方式和现场控制逻辑进行配置。
可配合智慧照明、能耗采集、触摸显示面板、传感器采集和私有化平台组成完整项目方案。
可结合客户自有平台或系统集成需求进行通信协议和平台接入配合。

常见问题

这款产品主要适合什么项目？适合智慧照明、大功率回路控制、多通道设备开关、园区路灯、影院场灯、展厅照明、校园医院楼宇照明和工业现场开关量控制。

是否支持本地和远程同时控制？支持。本地输入、网页、PC软件、手机端和平台控制后的状态可反馈到管理界面。

是否支持日出日落定时？支持。可通过区号或经纬度计算日出日落时间，并配置日出、日落输出状态和偏移时间。

不同负载可以直接按50A选型吗？不能只按继电器标称电流判断。阻性、感性和容性负载的启动特性不同，页面负载表用于项目初选，实际配置应结合灯具或设备类型、启动电流、接触器和配电设计确定。

是否能接入第三方系统？支持TCP、UDP、MQTT、RS485、Modbus RTU、TCP Modbus和DMX512等方式，适合项目集成。

是否只适合照明控制？不是。除智慧照明外，也可用于泵阀、配电回路、门禁联动、安防辅助设备和其他开关量控制场景。

资料下载

可提供 ZMRN0808-QC8 产品资料，用于项目选型、接线端口、平台功能和通信协议对接沟通。

下载产品资料进入控制平台

用于智慧照明和大功率回路控制项目

可根据回路数量、控制方式、平台部署、定时策略、输入联动和系统对接需求进行项目组合。

联系 16605298829

传感器本地联动与农业自动化

支持该能力的控制器可通过RS485读取贞明环境传感器，平台完成高低阈值与输出动作配置后，由控制器在现场判断并执行已下发规则，避免把农业实时控制依赖在云端往返链路上。

本地采集与判断控制器直接读取RS485传感器数据，在设备侧判断温湿度、二氧化碳、氨气等阈值。

外网异常仍可执行已经同步到控制器的规则由现场设备执行；现场供电、RS485总线和控制回路仍需正常。

高低阈值与输出组合可为不同阈值映射风机、水泵、阀门、加热、喷雾、照明或报警输出，形成稳定的回差策略。

平台配置与日志平台继续承担规则配置、状态查看、远程操作、自控日志和项目运维。

查看农业本地联动方案查看环境传感器

组合ZMSR0004-1G实现回路开关与亮度调节

QC8可承担联网、照明总回路开关和定时管理，ZMSR0004-1G输出4路0-10V控制信号，外置可控硅驱动器负责兼容灯具亮度调节。

查看调光模块查看可控硅调光方案
