RS485 · 0-10V · 外置可控硅功率驱动

大功率可控硅调光系统

ZMSR0004-1G产生4路0-10V调光控制信号，外置可控硅功率驱动器负责交流灯具负载；配合贞明网络控制器和物联网平台，可继续扩展回路开关、场景、定时与远程运维。

查看ZMSR0004-1G 项目咨询

四项核心能力

4路独立0-10V调光输出。

RS485电脑、控制器与系统接入。

交流功率级外置驱动器按现场负载选型。

远程管理联网后支持平台与移动端操作。

控制信号与交流功率分层

系统把弱电调光指令与大功率交流调节分开。控制模块、功率驱动、散热与保护各自承担清晰职责，便于按实际灯具和回路容量配置。

1. 调光指令电脑、平台或现场控制器下发目标亮度。

2. 0-10V输出ZMSR0004-1G将RS485指令转换为4路模拟控制信号。

3. 功率调节外置可控硅驱动器调节对应的兼容交流灯具回路。

4. 场景运行按区域组织开关、亮度、定时和操作日志。

ZMSR0004-1G连接外置可控硅功率驱动器独立调光接线 — ZMSR0004-1G输出0-10V控制信号，外置功率驱动器连接交流电源和兼容灯具。

从单回路调光到联网场景管理

ZMRN0808-QC8与ZMSR0004-1G及可控硅驱动器联网调光组合接线 — QC8承担联网与回路开关，调光模块和功率驱动器完成亮度调节。

多类产品形成完整照明场景

继电器电源控制、亮度设定、本地触摸面板、定时策略和平台权限可组合使用，形成营业、演出、会议、清洁、值班和闭馆等重复调用的运行模式。

典型应用

舞台、影厅与演播空间按入场、放映、演出、休场与清洁流程管理兼容灯具亮度，并与其他设备回路协同。

酒店与商业空间按区域、营业时段和氛围需求管理亮度，兼顾本地操作和远程集中运维。

会议厅与报告厅围绕演讲、投影、讨论和休会建立多通道亮度场景。

厂房与大空间照明对兼容照明分区调节，并与回路开关和能耗采集组合管理。

灯具兼容与驱动选型

白炽灯和卤素灯属于典型阻性调光负载；LED灯具必须明确支持TRIAC调光。实际调光表现取决于灯具驱动、最低负载、调光范围、外置功率驱动器及现场电气设计。

先确认灯具兼容LED灯具或驱动器需明确支持可控硅相位切割调光。

按回路选择驱动根据电压、电流、灯具类型、散热和保护要求选配外置驱动器。

现场校准亮度范围按灯具表现设置合理的最低与最高亮度，保证常用区间稳定。

完善电气保护按项目配置线缆、隔离、熔断、浪涌保护和控制箱散热。

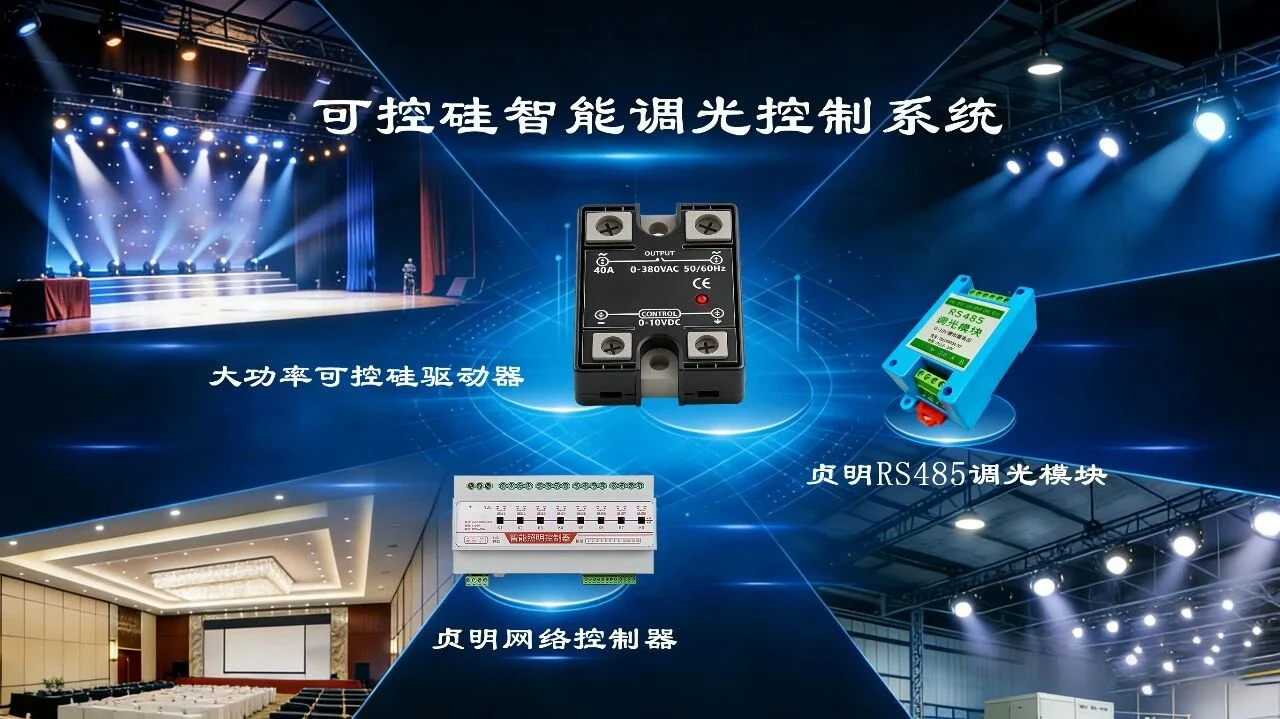

贞明电子产品组合

ZMSR0004-1G把RS485指令转换为4路0-10V调光控制信号。

外置可控硅驱动器承担兼容交流灯具负载，按具体项目选择功率与保护配置。

ZMRN0808-QC8提供以太网接入、回路开关、定时和系统组合能力。

物联网平台与能耗采集扩展分组、场景、远程操作、日志和用电复核。

查看QC8控制器查看照明协议方案

常见问题

ZMSR0004-1G能否直接带大功率灯具？不能。该模块提供4路0-10V控制信号，交流灯具负载由外置可控硅功率驱动器承担并调节。

所有LED灯都支持可控硅调光吗？不支持。LED灯具或驱动器必须明确支持TRIAC调光，并结合最低负载、调光范围和驱动兼容性进行选型。

外置可控硅驱动器如何选型？应根据交流供电制式、灯具类型、单回路电流、散热空间和保护配置选择，其负载容量与ZMSR0004-1G控制信号输出是两个独立指标。

系统能否通过电脑或手机控制？可以。模块支持RS485控制，并可与贞明网络控制器和物联网平台组合，实现电脑端与移动端调光。

继电器开关与亮度调节能否组合？可以。ZMRN0808-QC8等继电器控制器可管理回路电源和其他设备，ZMSR0004-1G与外置驱动器负责亮度调节。

根据实际灯具与回路规划调光系统

贞明电子可配合模块选型、控制器组合、平台接入和项目集成。
