智慧照明协议控制与策略管理方案

面向影院场灯、展厅、园区、路灯、校园、医院和文旅智慧照明项目，贞明电子控制器可结合 DMX512、日出日落定时、UDP 指定设备控制、物联网平台和本地日志，形成从回路控制、场景策略到运维记录的照明管理方案。

咨询 16605298829查看产品中心
多协议控制DMX512、UDP、RS485、MQTT 和平台策略组合使用
时间与占用策略日出日落、经纬度、离线定时、人体感应与延时关闭
回路选型按阻性、感性、容性负载和回路功率规划控制器
运维记录本地日志、平台记录、动作来源和状态追踪

应用总览

方案围绕照明回路、灯光协议、定时策略、负载选型和运维记录组织，适合从单点远程开关升级到多区域、多策略、多角色管理的照明项目。

从单回路开关升级为策略控制智慧照明项目不只是远程开关，还需要把影院场灯、展厅灯光、园区路灯、校园照明和文旅照明按场景、区域、时间和运维权限统一组织。贞明电子控制器可结合 DMX512、日出日落定时、UDP 指定设备控制和平台日志，把分散回路纳入可管理的照明系统。
按场景选择协议和平台方式现场有灯光控制台时可采用 DMX512 协同；路灯和园区外围照明可采用日出日落策略；局域网多设备可用设备号定向控制；需要远程管理和批量策略时接入物联网平台。不同项目可按现场网络、回路数量和管理方式组合。
负载选型服务于稳定运行照明项目常见 LED 灯、LED 显示屏、广告灯箱、灯带等容性负载，也可能包含电机、水泵、音箱等感性负载。控制器选型应结合继电器规格、单回路功率、启动冲击和配电结构，避免只按标称功率粗略配置。
日志用于运维闭环本地日志和平台运维记录可帮助项目区分输入联动、平台控制、MQTT 控制和定时策略等动作来源，适合多角色管理、故障定位、巡检复盘和项目交接。
分时照明兼顾体验与运行时长白天可由手机、墙面面板或触摸屏授权操作；傍晚可按经纬度与日落时间启用基础照明；深夜走廊、楼梯、电梯厅等区域可由人体感应触发并延时关闭，减少长期常亮。

重点场景

DMX512 场景灯光控制用于影院、展厅、舞台、文旅和场景照明项目时，DMX512 可把灯光控制系统与继电器回路联动起来，实现按通道控制、场景切换和本地灯光系统协同。
日出日落策略路灯、园区、景区和外围照明可按城市区号或经纬度计算日出日落时间，并设置提前或延后偏移，减少四季日照变化带来的人工调时工作。
UDP 指定设备控制在局域网多设备环境中，可通过设备号定位目标设备，适合批量部署后仍需区分单台控制器、单个配电箱或指定照明区域的项目。
日志与平台运维控制器本地日志和平台记录用于追踪继电器动作原因、执行时间和控制来源，帮助运维人员判断是现场输入、平台策略还是远程控制触发。
深夜人体感应与延时关闭楼梯、走廊、电梯厅和阳台等低频区域可由人体感应触发照明，并按现场通行时间配置延时关闭；夜间人工或门禁触发也可配置保留时长后自动关闭。
DMX512 灯光通道控制界面
DMX512 场景控制

用于需要灯光系统协同的场景，将控制器通道纳入灯光控制流程。

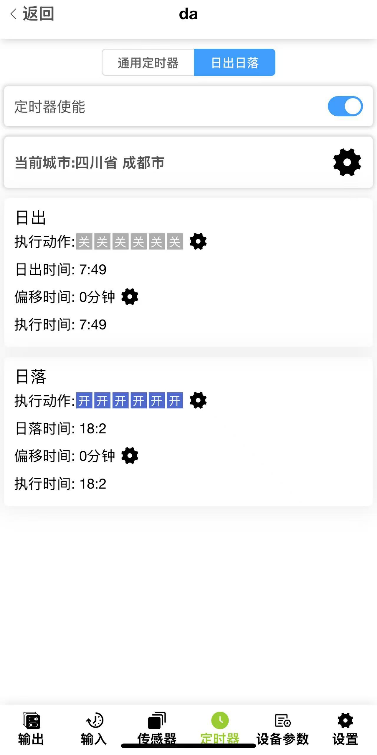

日出日落经纬度定时设置界面
日出日落定时

按城市、经纬度和偏移时间形成随季节变化的照明策略。

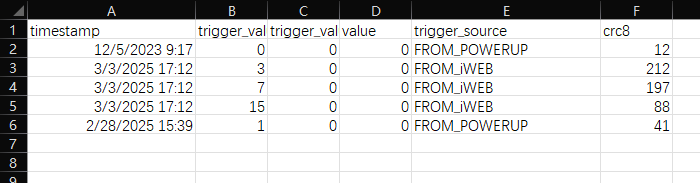

继电器控制器运行日志记录
运行日志追踪

记录动作来源和执行信息，服务运维复盘和故障定位。

分时照明与人体感应

按白天、傍晚和深夜分层组织控制入口与运行策略，让人工操作、日落定时和人体感应各自承担合适的照明任务。

手机墙面面板和触摸屏多入口智慧照明控制
多入口授权控制

手机、墙面面板和触摸屏可按区域与角色保留现场操作入口。

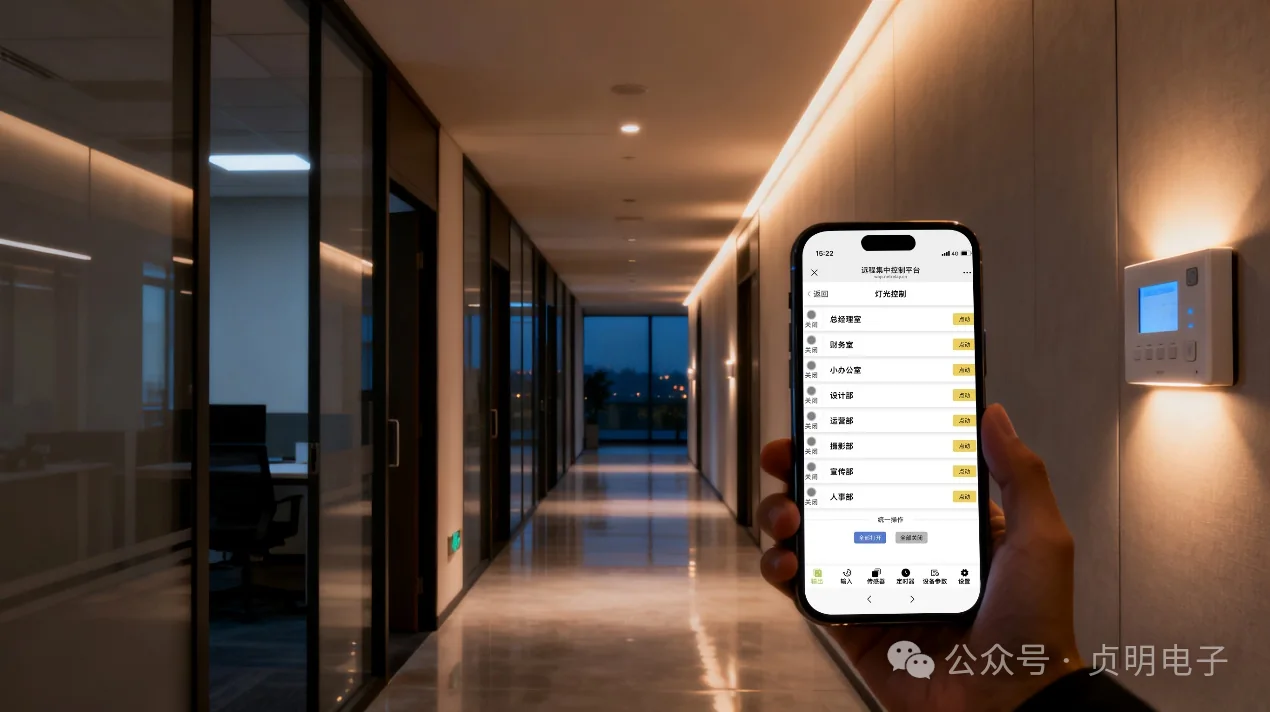

走廊楼梯和电梯厅分时照明控制场景
傍晚基础照明

按经纬度、日落时间和偏移量启用入口、走廊及公共区域基础照明。

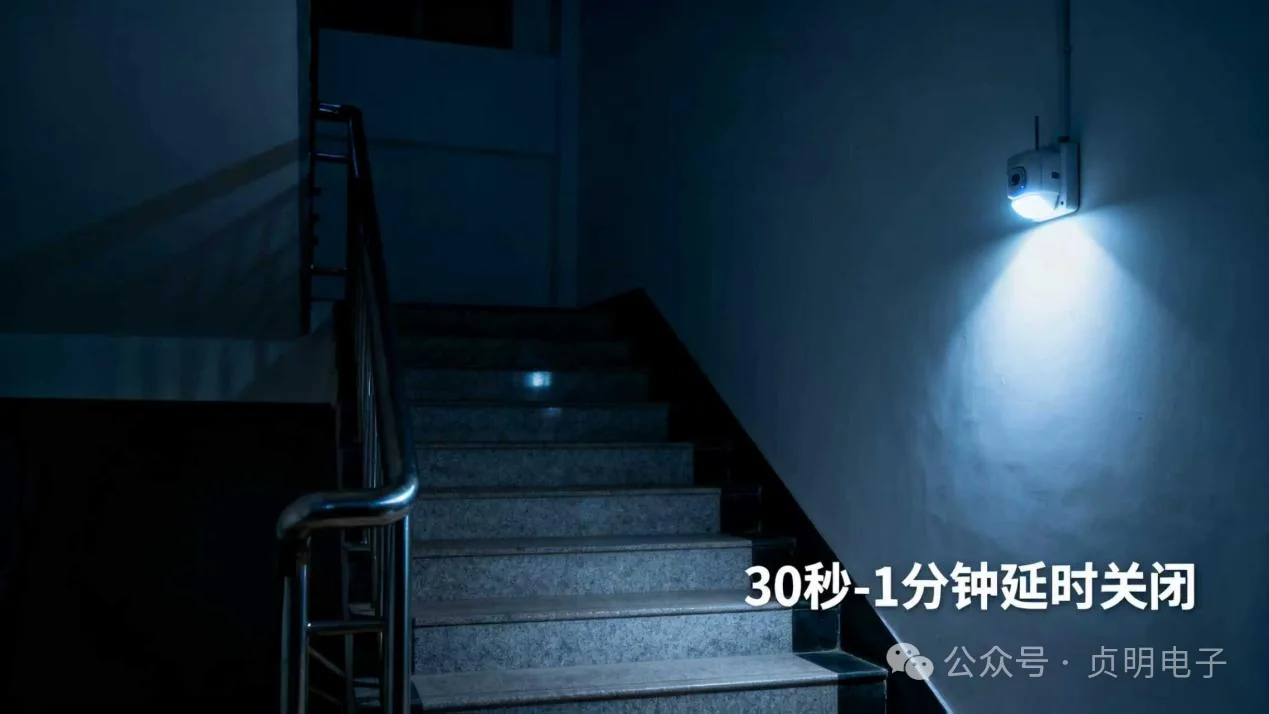

深夜人体感应触发和延时关闭照明策略
深夜感应照明

人体感应触发低频区域照明，按通行需要配置延时关闭并保留操作记录。

负载选型参考

控制器选型需要结合负载类型、单回路功率、启动冲击和配电结构。以下按常见负载类型说明选型关注点，实际项目可按回路划分和控制柜结构调整。

继电器规格阻性负载参考感性负载参考容性负载参考
10A约 2200W约 1100W约 500W
30A约 6600W约 2000W约 1000W
50A约 11kW约 3000W约 2500W
白炽灯电热设备电机水泵LED 灯LED 显示屏广告灯箱LED 灯带

平台与产品组合

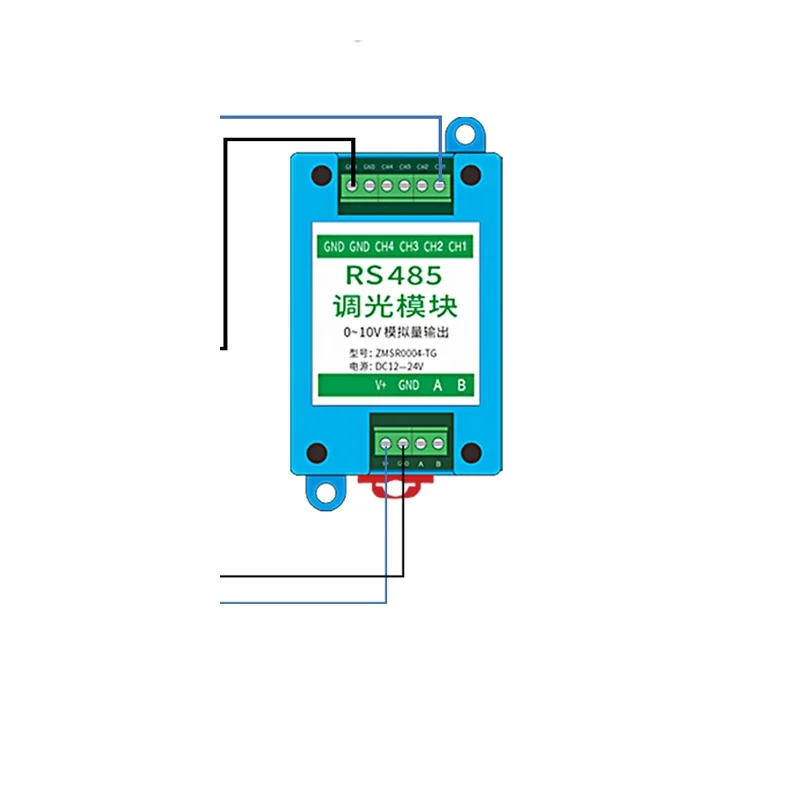

ZMSR0004-1G 调光模块提供4路0-10V控制信号，可通过外置可控硅功率驱动器调节兼容交流灯具亮度。
继电器控制器负责照明回路、广告灯箱、显示屏电源、场灯和辅助设备的开关控制。
4G / 以太网控制模块用于分散点位和局域网点位接入，支持远程控制、状态查看和策略下发。
触摸显示面板用于现场场景切换、分区控制和本地交互，适合展厅、影院、会议室和楼宇空间。
电能采集设备用于照明回路能耗监测、分区用电统计和策略优化依据。
物联网平台用于分组管理、定时策略、场景任务、日志记录、权限和远程运维。

0-10V与可控硅调光扩展

需要连续亮度调节时，可使用ZMSR0004-1G输出4路0-10V控制信号，连接与灯具匹配的外置可控硅驱动器；继电器控制器继续承担总电源、分区开关和联网管理。

查看调光模块查看可控硅调光方案

常见问题

是否支持大功率可控硅调光？支持通过ZMSR0004-1G输出4路0-10V控制信号，并由外置可控硅功率驱动器承担交流负载；LED灯具或驱动器必须明确支持TRIAC调光。
影院场灯和展厅灯光能否接入？可以按回路数量、灯光控制方式、现场面板和平台管理要求组合继电器控制器、触摸面板和物联网平台。
日出日落定时是否适合路灯？适合路灯、园区、景区和外围照明，策略可按区域、季节和现场管理要求配置。
手机、墙面面板和触摸屏能否同时使用？可以。不同入口可按角色和区域配置权限，控制器统一执行回路动作，平台记录操作来源和运行状态。
人体感应照明能否延时关闭？可以。走廊、楼梯、电梯厅等区域可按现场通行需求设置感应触发和延时关闭时间，并与日落、深夜时段策略组合。
LED 灯具选型要注意什么？LED 灯、显示屏和灯带通常按容性负载考虑，需要结合单回路功率、启动冲击和控制柜结构规划。
是否支持私有化部署？平台可按项目规模、网络条件、权限管理和运维流程规划部署方式。

节能约30%的测算口径

在照明、空调、新风等高耗能设备具备分区控制、定时策略、场景联动和能耗监测条件时，可把“节能约30%”作为项目阶段性优化目标进行测算。该表述适用于原有人工开关、长时间满负荷运行、节假日策略缺失或无人区域持续运行等场景；实际结果取决于设备功率、运行时长、回路划分和策略执行情况。

30%优化目标用于方案测算和改造目标表达，并结合项目基线数据复核。
分区分时控制按房间、楼层、道路、回路、时段和节假日策略减少无效运行。
能耗数据闭环通过电表、电流采集和平台报表对比策略前后的能耗变化。
项目边界清晰需结合现场规模、负载功率、运行基线和运维制度进行评估。

用于照明项目的协议控制、策略管理和运维闭环

可按照明回路、负载类型、现场控制方式、网络条件和平台部署要求组合控制器、面板、电表和平台。
