ZMRN0808-QC8 50A大功率磁保持继电器
QC8面向多回路大功率磁保持开关。按实际负载与控制回路选择，单纯亮度调节和用电量采集仍需对应调光及计量设备。
查看产品详情选型与采购
采购说明与参考价格 →选择产品配置
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
快速了解
QC44路输入、4路输出
QC88路输入、8路输出
QC1212路输入、12路输出
控制形态磁保持继电器输出
产品定位
QC系列面向照明配电箱、场馆、园区及设备控制柜。按控制回路数量选择通道规模，再按负载、接口和安装空间配置控制器、面板与配电执行器。QC8支持8路输入输出，可查看完整接口和功能参数。
核心能力与系统接入
通道与安装
QC4提供4路输入输出，QC8为8路，QC12为12路。集中回路可以选择较大通道数，分散控制箱可按区域配置。
现场与远程
保留本地输入和按钮控制，通过以太网、RS485及平台组织场景、定时和授权操作。
型号接口差异
QC4与QC12配置为以太网和1路RS485；QC8配置有以太网、2路RS485和CAN，接口数量按型号区分。
负载组合
采用50A磁保持继电器。照明驱动电源、接触器及电机回路按负载类别和启动特性匹配，不把通道数当作配电容量。
典型场景与运行方式
小型控制箱
少量照明或设备回路采用4路配置，保留本地按钮和备用通道。
集中配电柜
8路或12路按楼层、区域或设备组组织，提高回路标识和运维可读性。
技术参数与接口
| QC4 | 4路输入、4路输出 |
|---|---|
| QC8 | 8路输入、8路输出 |
| QC12 | 12路输入、12路输出 |
| 控制形态 | 磁保持继电器输出 |
| QC4尺寸 | 110×100×65mm |

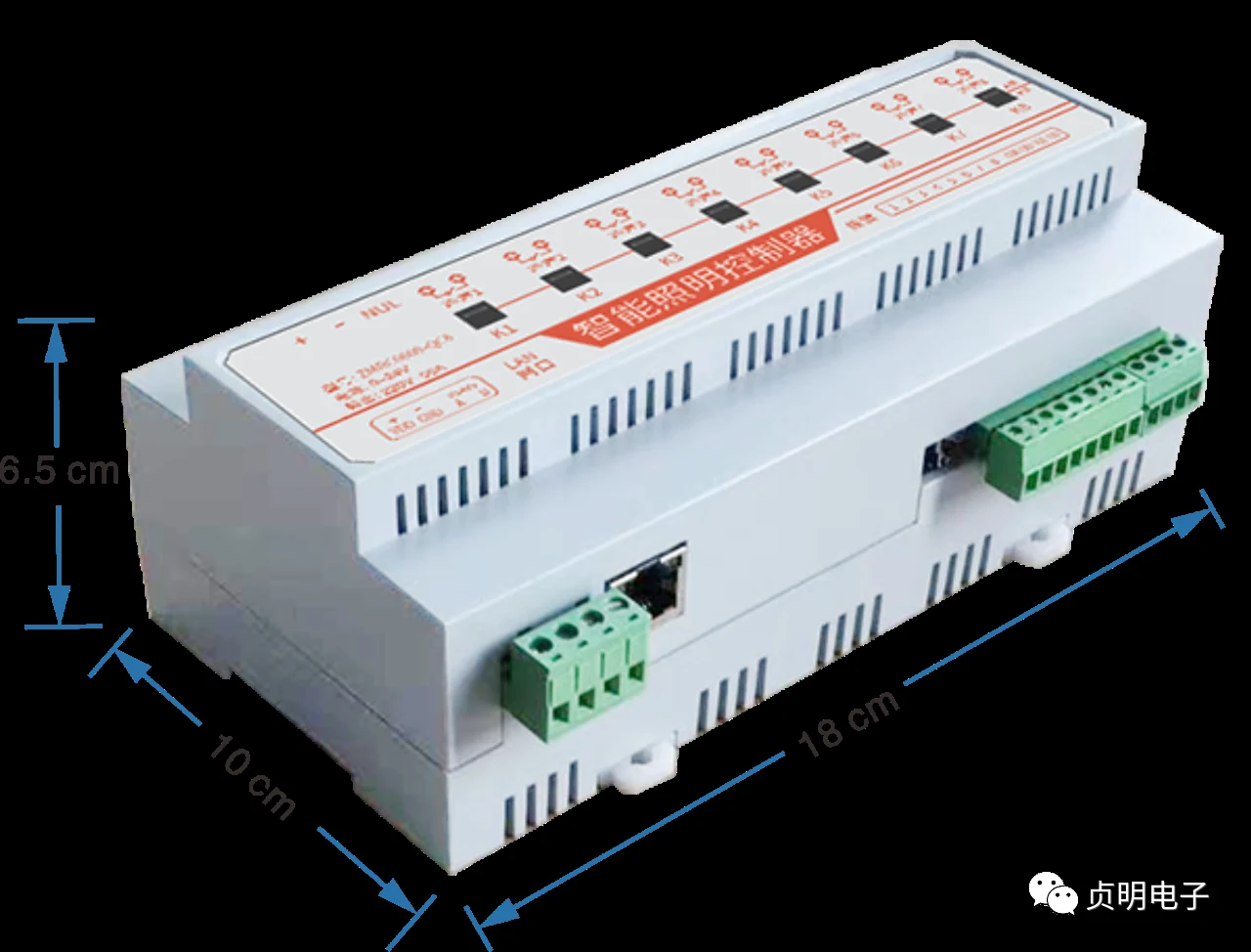

| QC8尺寸 | 180×100×65mm |

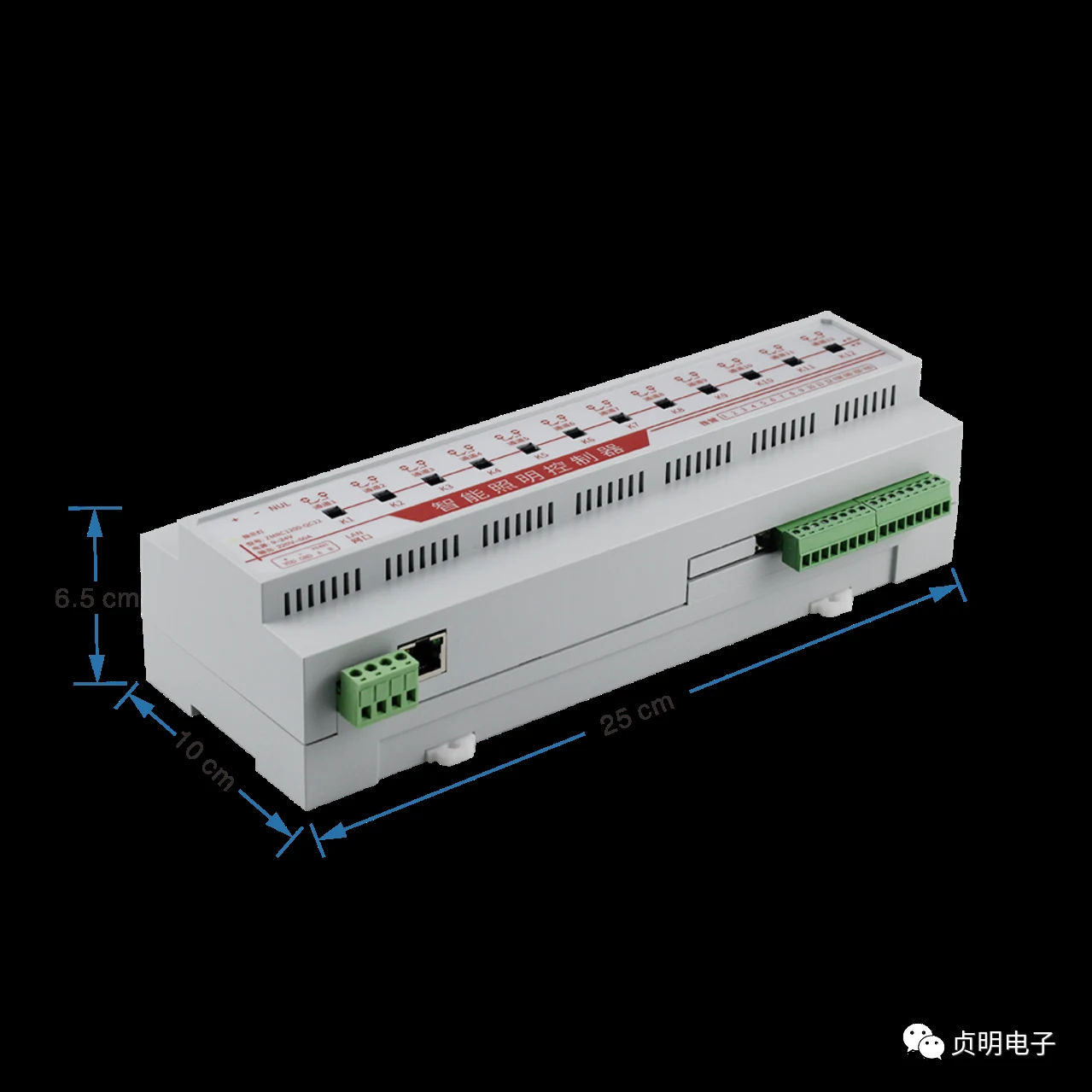

| QC12尺寸 | 250×100×65mm |

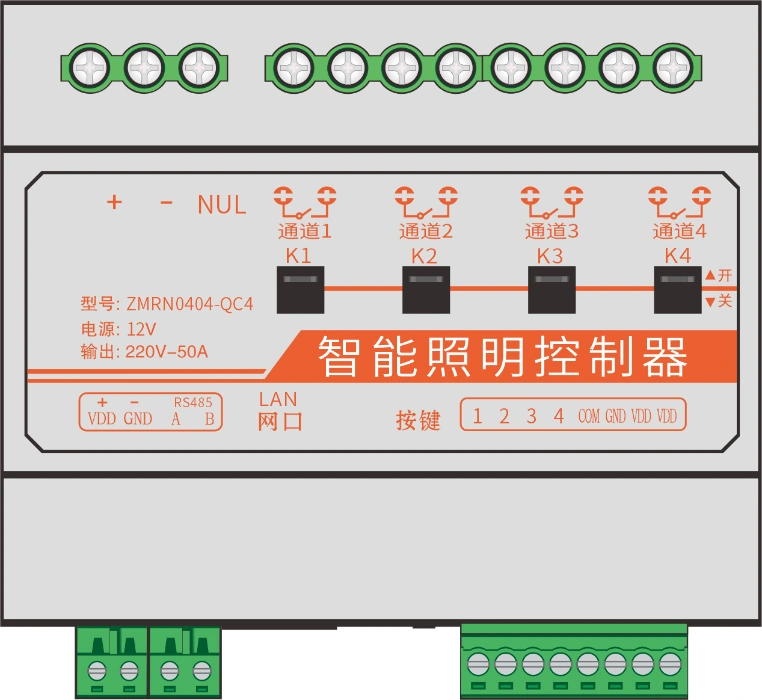

| QC4 / QC12接口 | 以太网、1路RS485 |
选型比较与系统组合
QC系列按控制回路选择型号，用于磁保持继电器多回路开关。对接方式、本地输入和负载条件按具体型号配置；4G磁保持控制可比较QCL系列。
ZMRL0404 / ZMRL0808 / ZMRL1212 网络继电器控制器
QCL系列用于4G磁保持多回路控制，按控制回路与柜内空间选择型号。已有以太网环境可比较QC系列，单路电量型远程控制可比较ER1。
查看产品详情产品接入与应用详解
01
按区域回路和柜内空间分配型号
QC4、QC8和QC12分别对应4、8和12路输入输出，可按楼层、展区、影厅或设备组划分控制单元。少量回路采用紧凑配置，多回路集中柜采用较大通道数；分散楼栋也可按区域布置多台控制器。尺寸规划同时考虑进出线、端子操作和网络布线，让回路清单、柜内标识和平台名称保持一致。
02
为现场操作保留明确的输入入口
墙面按钮和匹配的现场开关信号可与网络操作并行，常规操作按房间或区域完成，平台负责集中分组和日程。QC8提供以太网、双RS485和CAN，QC4与QC12为以太网和一路RS485；选择配套面板、采集设备和上位系统时按具体型号组合。接口数量与输入输出路数分别核对，便于扩展和分期改造。
03
将回路控制与运行观察组合
照明改造可先完成回路分区、现场按钮和集中开关，再按管理需要加入分路计量与状态反馈。控制器承担开关动作，电表承担用电采集，平台把定时、权限、操作记录和能耗变化组织到同一区域。磁保持输出的负载匹配结合灯具驱动电源、接触器和启动特性设计，形成清晰的控制与配电分工。
选型常见问题
同一项目能混用QC4、QC8和QC12吗？
可按不同区域的回路数量分别配置，再在平台按楼栋、楼层或设备组组织；各型号的接口数量、尺寸及配套接线分别对应。
增加能耗分析是否要更换所有控制器？
可按项目加入独立电表或多回路电量采集模块，控制与计量分别承担开关和用电采集，再由平台关联区域、回路及运行记录。
常见问题
QC4、QC8和QC12如何选择？
主要按控制回路数量和柜内空间选择：QC4提供4路输入输出，适合小型配电箱和少量回路；QC8提供8路输入输出，适合影院、展厅、场馆及中型照明配电箱；QC12提供12路输入输出，适合学校、园区和多回路集中控制。QC8配置以太网、2路RS485和CAN，QC4与QC12配置以太网和1路RS485。
RC、QC和QCL有什么区别？
RC系列以RS485本地总线接入为主，适合PLC、触摸屏、工控机和网关；QC系列提供以太网与RS485，适合局域网、平台和第三方系统接入；QCL系列提供4G与RS485，适合没有固定宽带或设备位置分散的远程项目。
QC系列是否支持MQTT和二次开发？
支持。QC系列可通过MQTT、TCP和UDP等方式接入局域网软件、服务器或项目平台。二次开发时可按具体型号取得通信协议和接口资料，并结合回路、输入及现场控制逻辑完成系统集成。
能否接入PLC、组态软件或私有平台？
可以。RS485可用于PLC、触摸屏、工业网关和组态软件接入；以太网可用于服务器、物联网平台及私有化系统。控制器承担回路开关和现场输入，平台可组织设备分组、定时、权限、日志和远程运维。
磁保持继电器适合哪些负载？
适合照明回路、电源通断和需要保持开关状态的控制场景。继电器完成切换后无需线圈持续通电。照明驱动电源、接触器线圈及电机类负载应结合额定电流、启动冲击和保护配置选型；大功率或高冲击负载可由控制器驱动接触器。
能否接入墙面开关、传感器和电表？
墙面按键、干接点和匹配的开关量信号可接入控制器输入，实现本地与远程控制并行。RS485传感器和电表可按接口、协议及所选型号的硬件与固件能力接入控制器、网关或平台，用于状态采集、能耗管理和项目联动。
如何改造原有照明配电箱？
先统计现有回路、负载类型、启动冲击、保护器件和墙面开关接线，再按回路数量选择QC4、QC8或QC12。控制器安装到配电箱后接入各照明回路和本地输入，并配置网络、回路名称、分组、定时及权限；需要能耗管理时可继续组合电表或多回路采集模块。
