ZMRL0404-QCL4、ZMRL0808-QCL8、ZMRL1212-QCL12 是同系列 4G 与 RS485 网络继电器控制器，分别提供 4 路、8 路、12 路输入输出，采用 12V 供电和 50A 磁保持继电器，支持远程控制、状态采集、离线定时、输入触发，并可按硬件与固件配置RS485传感器本地阈值联动，适用于智慧照明、泵阀控制、农业环境控制、控制柜改造和分散点位运维。
该系列面向多回路开关控制、照明集中管理、泵阀设备远程启停和控制柜联网改造。三款型号功能方向一致，按通道数量覆盖小型点位、中型回路和多回路控制场景。
| 型号 | 通道数 | 输出 | 输入 | 外形尺寸 |
|---|---|---|---|---|
| ZMRL0404-QCL4 | 4 路 | 4 路独立220V无源输出 | 4 路输入端口 | 110×100×65mm |
| ZMRL0808-QCL8 | 8 路 | 8 路独立220V无源输出 | 8 路输入端口 | 180×100×60mm |
| ZMRL1212-QCL12 | 12 路 | 12 路独立220V无源输出 | 12 路输入端口 | 250×100×65mm |
| 产品系列 | ZMRL0404-QCL4 / ZMRL0808-QCL8 / ZMRL1212-QCL12 |
|---|---|
| 供电方式 | 12V，标配12V/1A电源 |
| 通信方式 | 4G、1路RS485 |
| 继电器规格 | 磁保持继电器 50A 277V AC |
| 输出允许最大电压电流 | AC 220V / 50A |
| 待机功耗 | 0.8W |
| 最大功耗 | 3W |
| 使用寿命 | 10万次以上 |
| 工作温度 | -25～80摄氏度 |
| 离线定时 | 16组独立离线定时 |
设备可通过 4G 网络接入远程平台，也可通过 RS485 接口与现场控制器、网关或上位系统连接。适合分散点位联网、控制柜改造、本地总线接入和平台集中管理。
农业、养殖和现场环境控制项目可按硬件与固件选用本地传感器自控能力。平台完成阈值和输出动作配置后，控制器在现场直接读取RS485传感器、判断高低阈值并驱动输出。

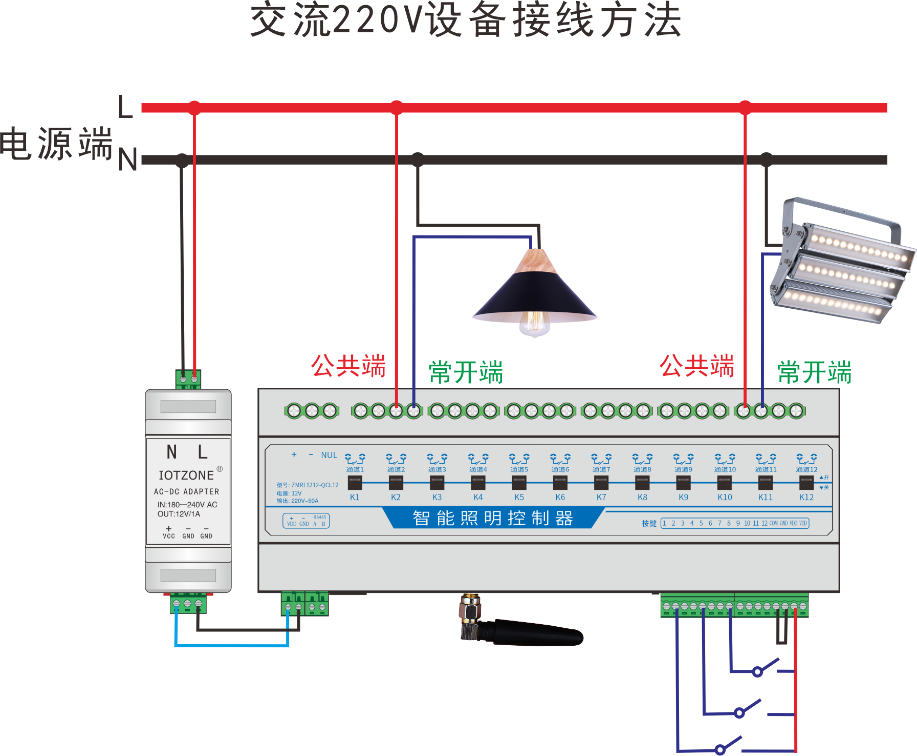

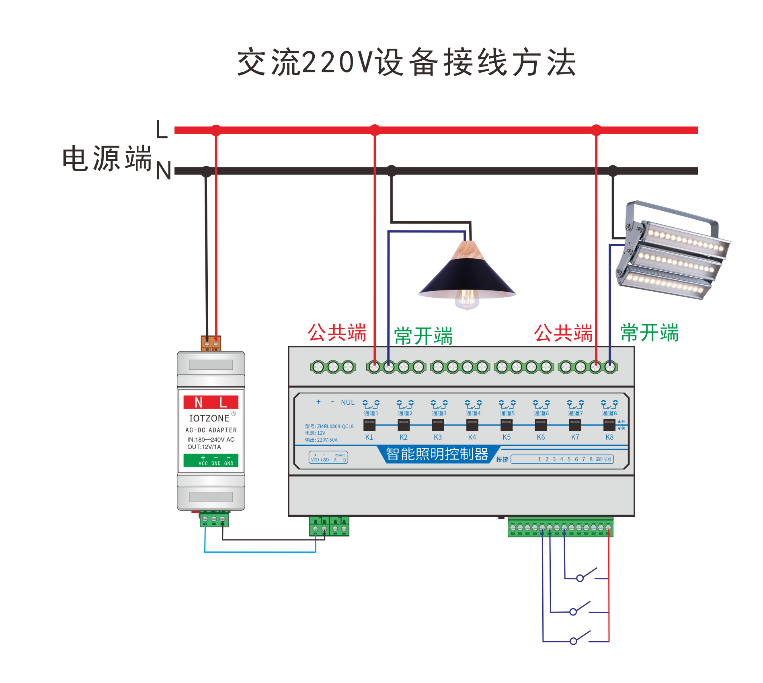

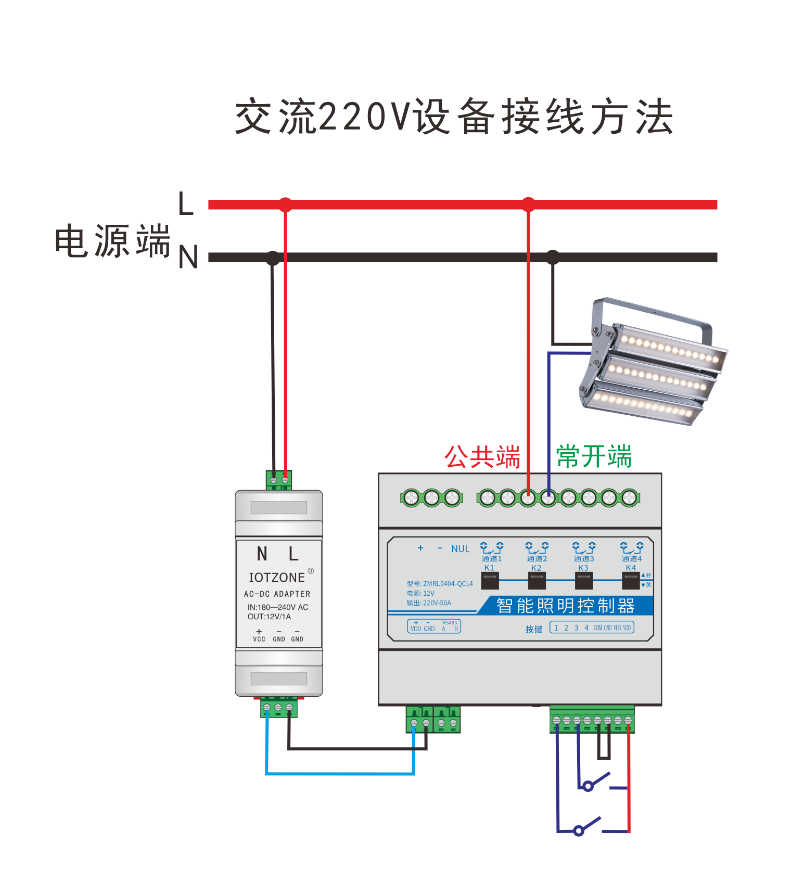

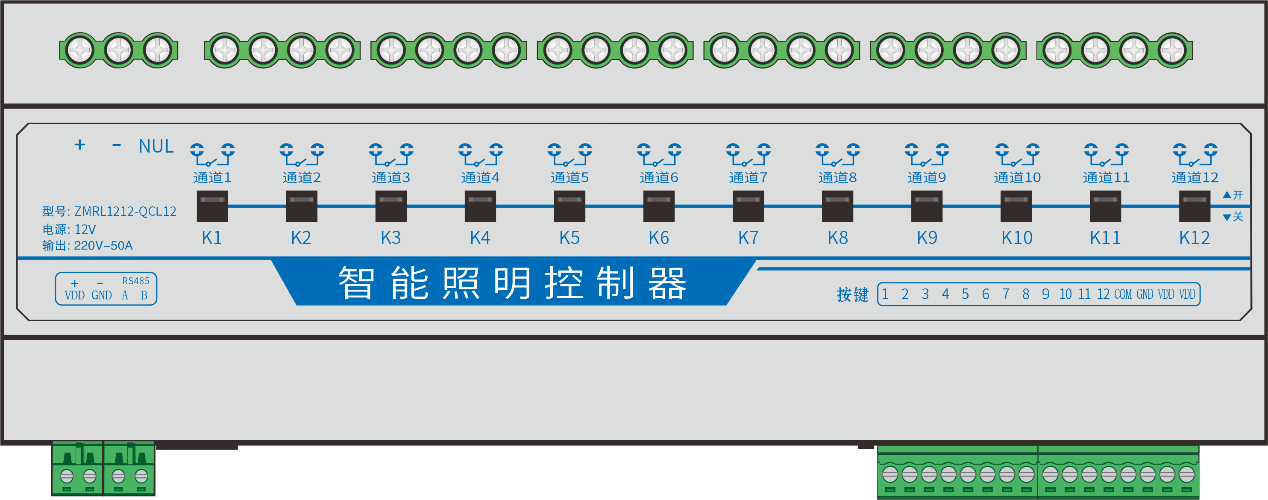

三款产品按通道数量提供不同端子布局，可根据项目回路数量选择对应型号。下列接线图分别对应 4 路、8 路和 12 路设备。
按通道数量对应不同项目回路，便于照明、泵阀和控制柜项目选型。
按通道数量对应不同项目回路，便于照明、泵阀和控制柜项目选型。
按通道数量对应不同项目回路，便于照明、泵阀和控制柜项目选型。
项目可围绕回路数量、控制逻辑、输入触发方式、平台接入方式、设备命名、定时策略、权限管理和私有化部署需求进行组合配置。
可按回路数量、通信方式、现场输入触发和平台管理需求选择 4 路、8 路或 12 路型号。
