ZMRL0101-ER1 集成1路继电器输出、1路数字输入、4G移动网络与MQTT通信，可远程控制单路负载并采集电压、电流、功率、频率和累计电量，支持32组周定时、点动控制和状态回传。
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
ZMRL0101-ER1 面向需要“控制、计量、定时、回传”一体化的分散单路负载。设备通过4G接入平台，无需现场有线网络，可用于照明、水泵、风机、设备箱和其他单点设备联网改造，在一个DIN导轨模块中完成远程开关、现场输入联动、用电数据采集、自动定时和运行状态上报。
没有现场网线的分散设备，也能统一查看开关状态、用电数据和执行计划。以下展示ER1的控制链路、手机端界面及安装接线。

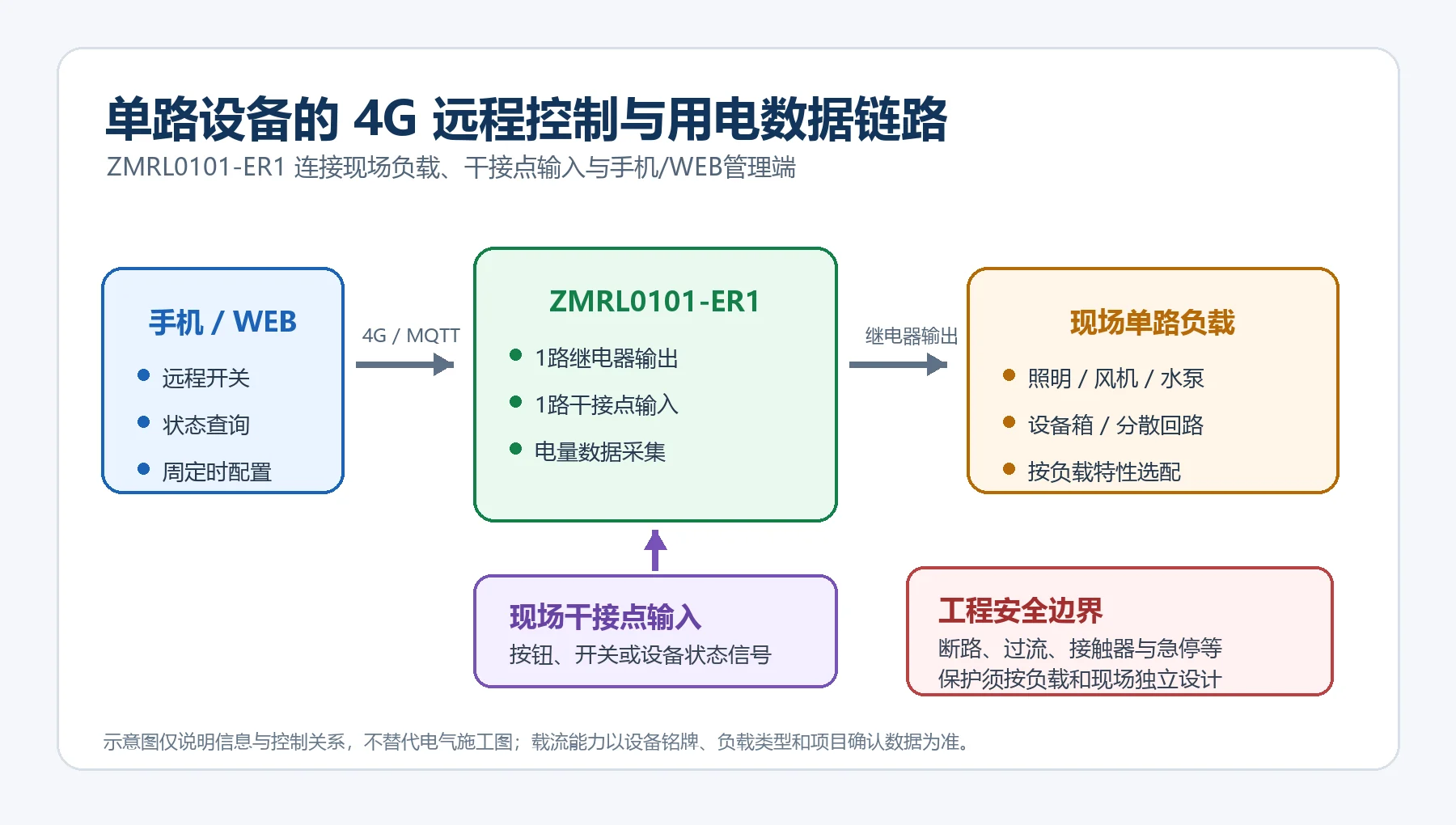

设备通过4G移动网络连接平台，手机或WEB管理端负责发送控制指令和查看状态，ER1负责现场单路输出、输入采集和用电数据回传。现场无需铺设网线或配置有线路由器，适合分散设备箱、照明回路和泵房辅助设备联网。通信连接采用MQTT，可按项目配合现有系统接口与平台部署。
开启和关闭用于设置回路状态；点动用于短时触发，输出开启后在设定时长结束时自动关闭；状态切换用于翻转当前输出。点动时间按0.1秒粒度配置，默认1秒，可用于辅助触发、设备复位或短时控制。控制动作执行后，平台通过设备回传的输出状态判断动作结果。
1路数字输入可接现场按钮或无源开关，输入由低到高变化时切换继电器状态。现场操作与远程操作共同作用于同一路输出，设备在输入或输出变化时主动上报，便于管理端同步现场状态。输入是开关量触发接口，可用于本地操作；电压、电流等用电数据由设备计量功能采集。

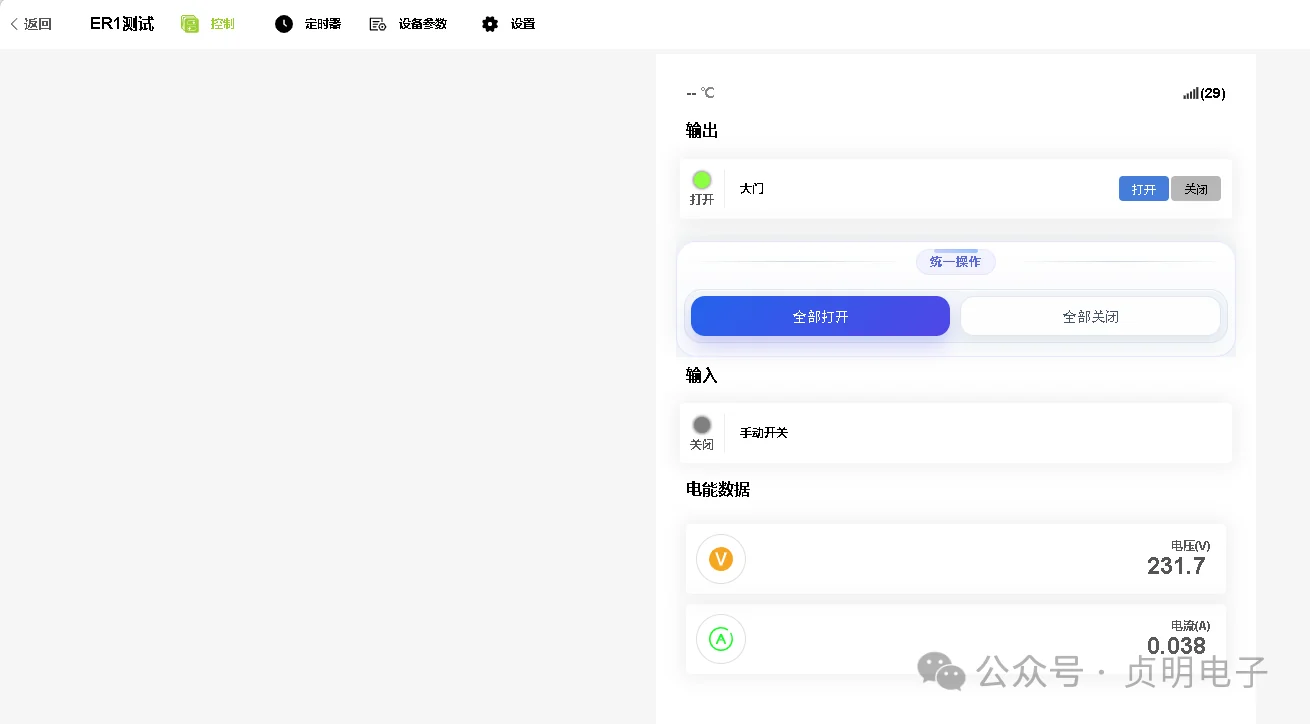

设备采集电压、电流、功率、频率和累计电量，平台可结合输出状态查看回路的用电变化。输出已开启而电流接近零时，可作为排查负载、配线和保护器件的线索；累计电量用于观察一段时间内的用电情况。输入或输出变化时主动上报，无变化时约每10分钟更新一次，也支持查询当前状态，适合设备运维和用电管理。
设备最多保存32组任务，每组可配置星期、时、分、秒和输出动作，按UTC+8执行。一个回路的定时开启与定时关闭分别使用一组任务，工作日和周末可以设置不同的运行时段；定时任务支持总开关。图中为照明回路配置示例，实际启停时刻可按现场运营时间安排，适用于商铺照明、广告灯箱和通风辅助设备。

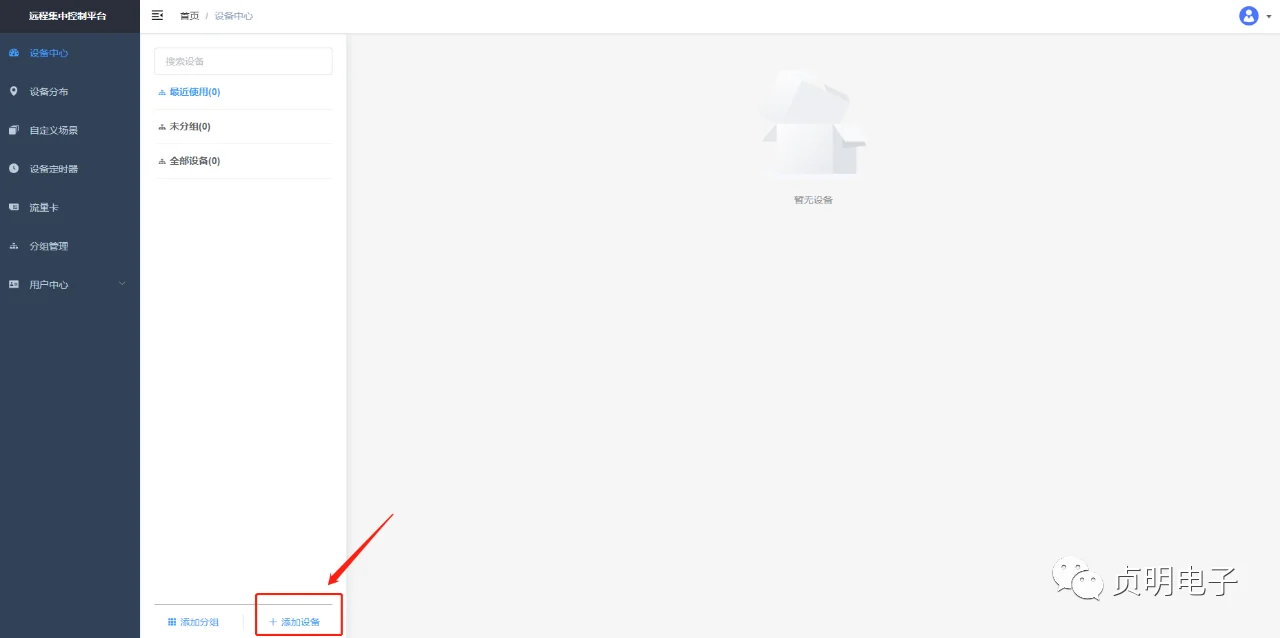

手机端便于现场与日常单点操作，WEB端适合在较大屏幕上组织设备与查看状态。项目可按区域、用途和设备编号建立命名规则，区分照明、水泵、风机和设备箱点位。ER1提供现场控制、状态和用电数据，平台承担设备组织与管理入口；客户系统对接、控制权限、数据记录和私有化部署可按项目需求配置。

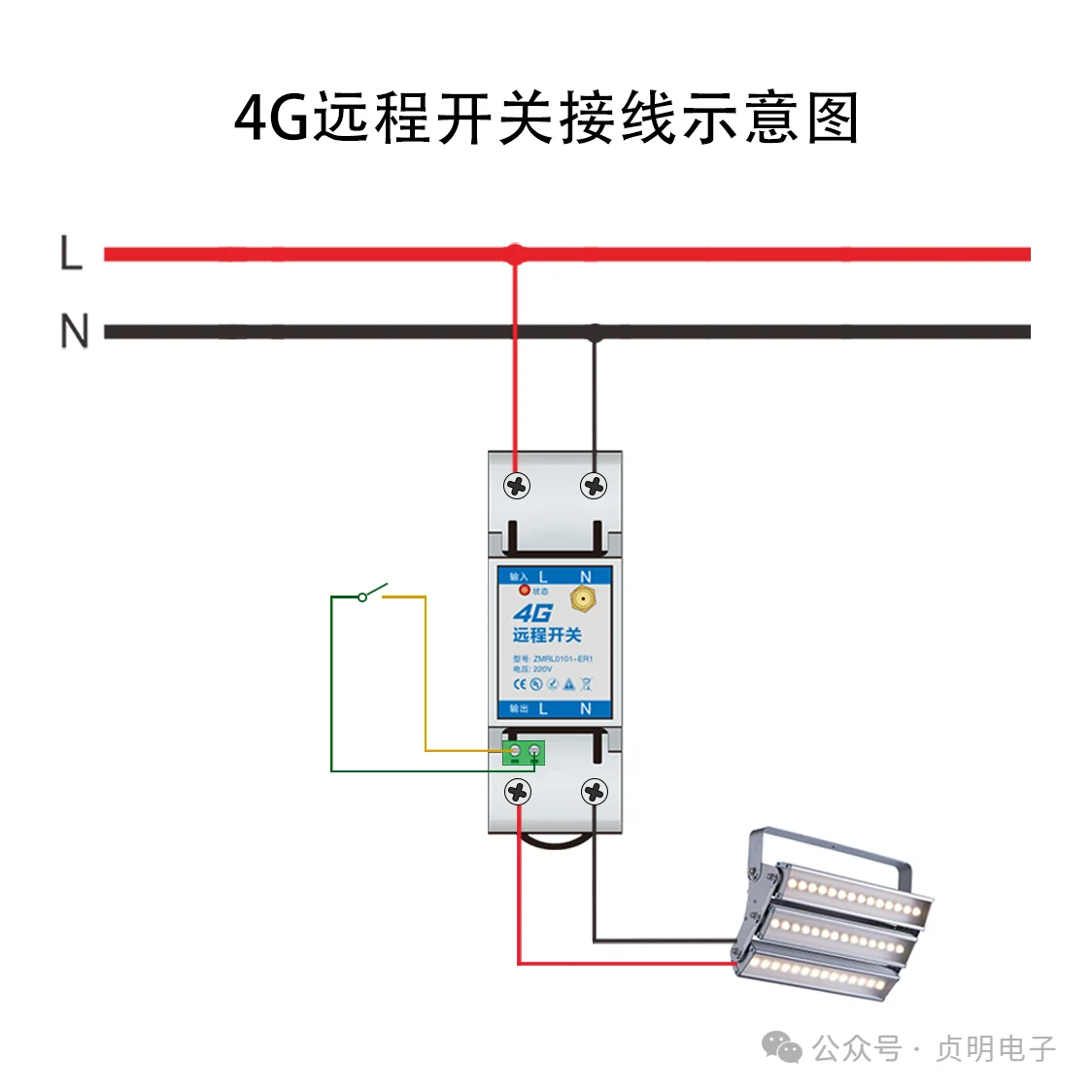

设备采用220V供电，接线图展示电源、受控回路与现场无源开关之间的连接关系。继电器输出用于控制负载，数字输入用于现场触发，两类端子作用不同。照明、电机和其他负载可根据额定电流、启动电流及浪涌特性选择回路配置；水泵、风机等设备可结合接触器和保护器件组成控制回路。端子位置按机身丝印对应。

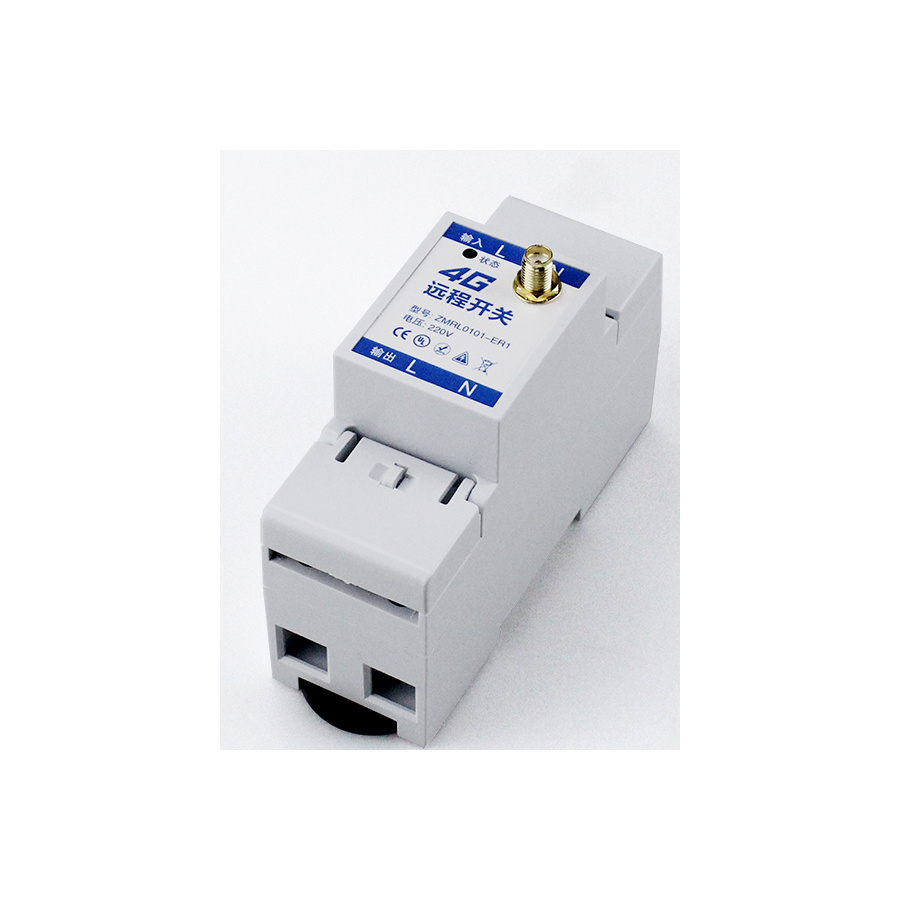

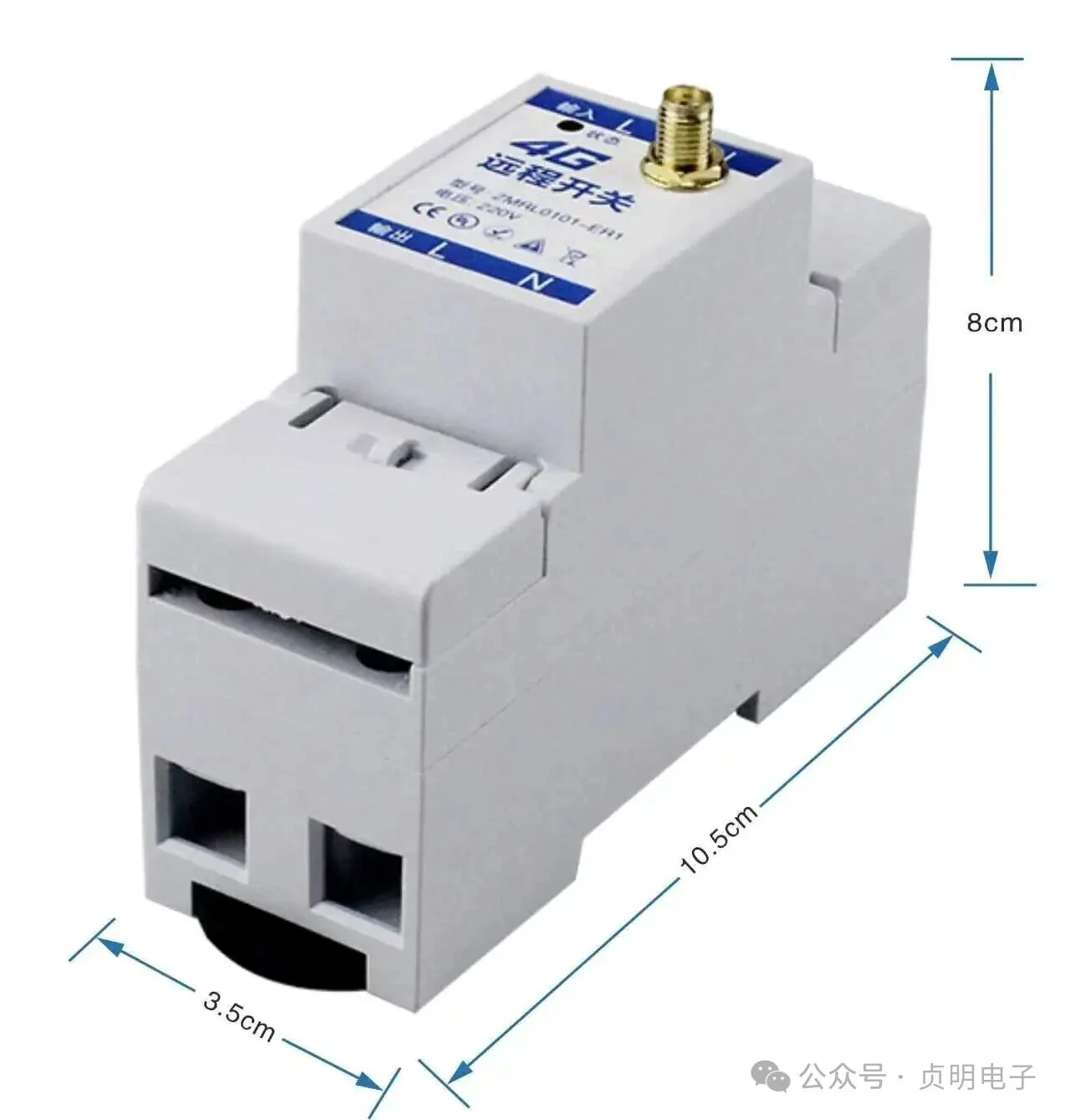

导轨式结构便于集成到设备箱和配电控制箱，顶部4G天线接口用于无线接入，端盖可开启以便识别接口与端子。尺寸图用于了解机身轮廓和安装方向，控制箱布局可同时考虑端子配线空间、天线走线与柜内设备排布。适合存量单路设备联网改造，也可作为分期建设项目的现场控制节点。

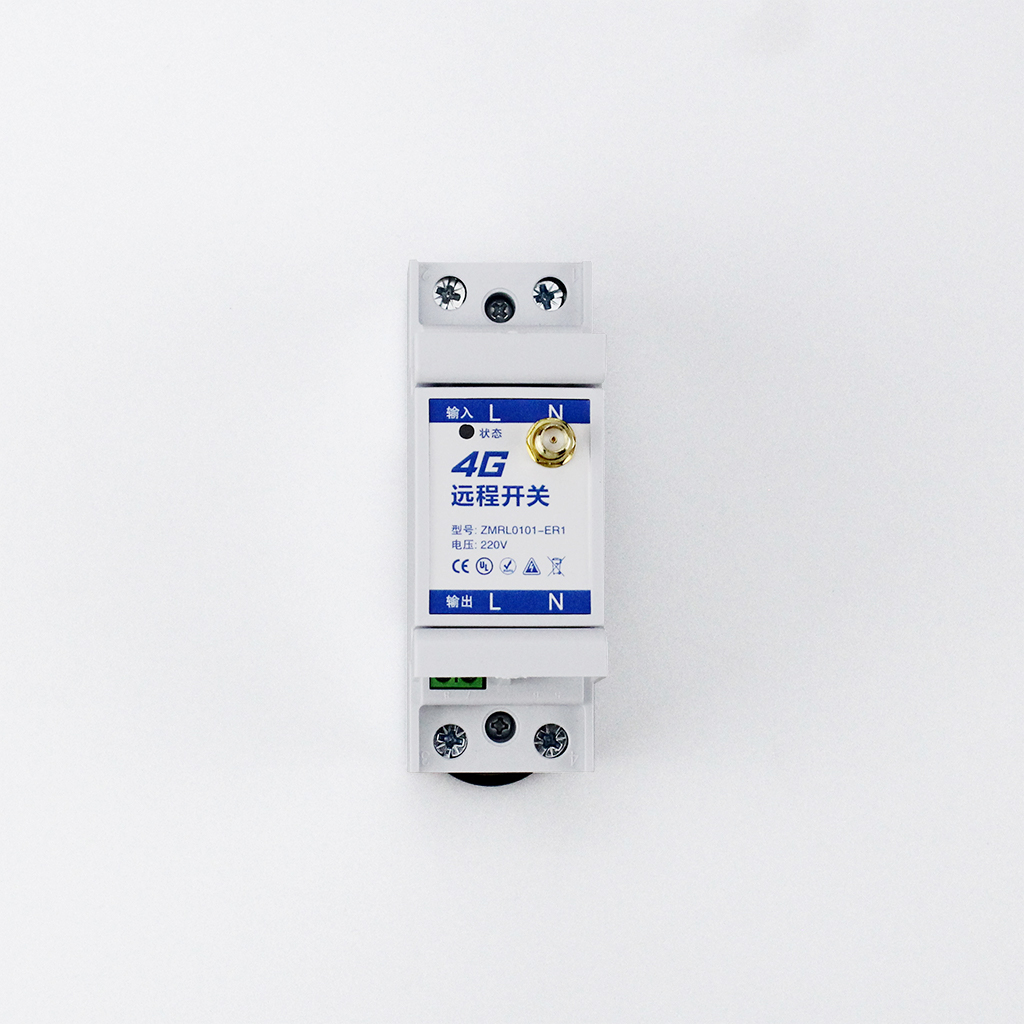

机身标示220V供电，正面可查看4G天线接口、状态指示和输入输出端子标识。

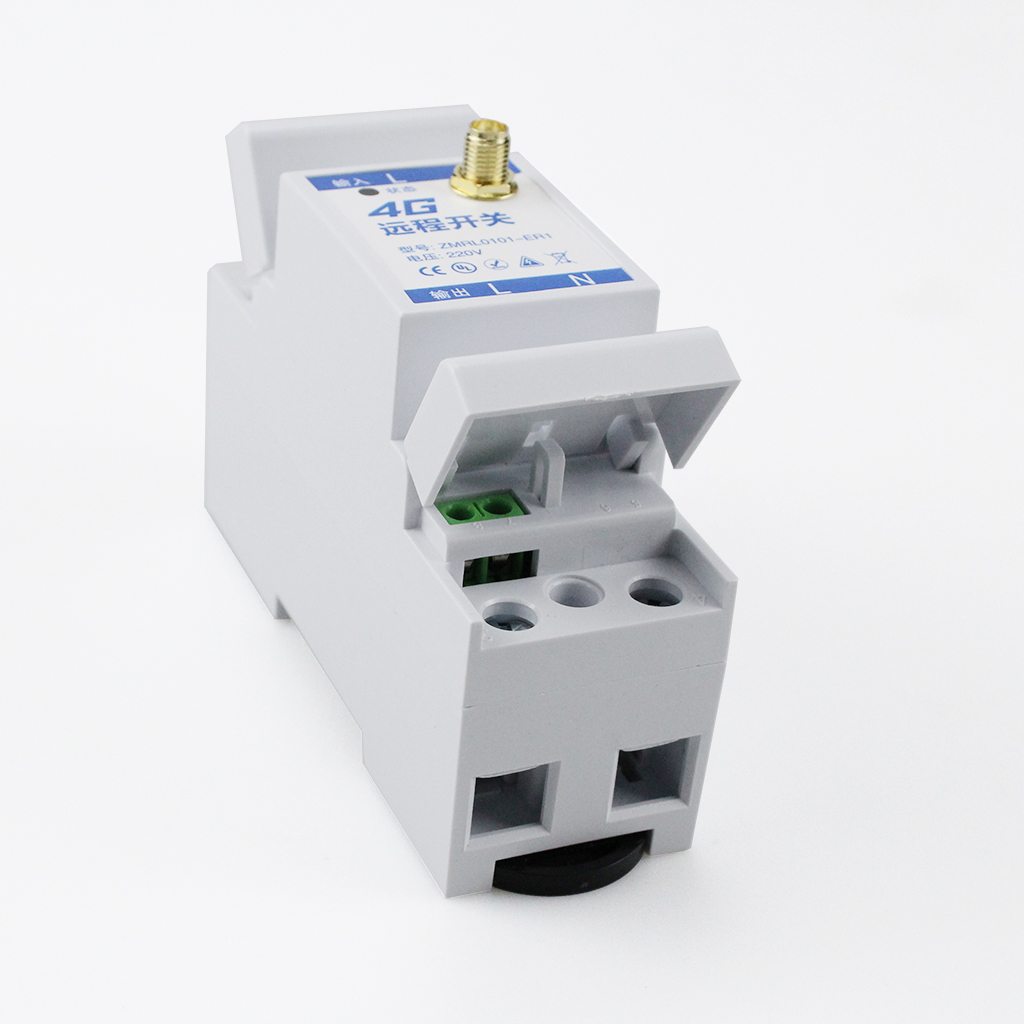

端盖可开启，安装和接线时应以设备端子丝印及机身标签为准。
| 产品型号 | ZMRL0101-ER1 |
|---|---|
| 供电 | 220V |
| 继电器输出 | 1路 |
| 数字输入 | 1路，支持无源开关量触发 |
| 输入联动 | 输入由低到高变化时切换输出状态 |
| 输出动作 | 开启、关闭、点动、状态切换 |
| 移动网络 | 4G |
| 应用通信 | MQTT |
| 传输协议与端口 | TCP，1883 |
| 命令与回包 | ASCII文本命令；JSON状态回包 |
| 用电采集 | 电压、电流、功率、频率、累计电量 |
| 定时容量 | 最多32组 |
| 定时配置 | 星期、时、分、秒和输出动作 |
| 定时任务管理 | 支持定时任务总开关 |
| 时区 | UTC+8（东八区） |
| 点动计时粒度 | 0.1秒，默认1秒 |
| 变化上报 | 输入或输出状态变化时主动上报 |
| 周期上报 | 无变化时约每10分钟上报一次 |
| 安装结构 | DIN导轨安装，顶部4G天线接口 |
可根据项目的设备或采集点数量、通信方式、控制逻辑、平台部署、接口对接和现场管理方式进行组合选型，适配智慧照明、智慧养殖、工业控制、能耗监测和设备远程运维项目。
支持远程互控的型号与固件可把一个现场的输入、传感器或业务事件映射到另一地点的控制输出，形成一对一或一对多设备联动。可用于水塔与水泵、停车计数、仓库声光报警、农业灌溉和连锁门店设备管理。
单路设备同时需要4G远程开关与用电数据时，可选电量型控制器；仅需单路启停或需要更多电量控制回路时，可分别比较对应产品。
单路4G控制按供电与负载选择L1或L1D。需要用电数据可比较电量型ER1，需要集中控制更多回路可比较4G多通道系列。
查看产品详情双路电量型控制把设备开关与用电数据放在同一管理流程。单路4G电量需求和更多分路计量需求，可分别比较ER1与分路采集产品。
查看产品详情ZMRL0101-ER1面向单路照明、设备电源和分散用电点位，把220V供电、继电器输出、开关量输入和4G接入集中在导轨模块中。它同时提供电压、电流、功率、频率与累计电量数据，适合查看设备开关与用电变化之间的关系。按设备或区域建立名称后，可在平台中把单路控制、定时和用电记录放在同一管理对象下查看。
开关、点触和翻转模式分别用于保持通断、短时触发和状态切换，本地输入可用于现场开关或状态接入。平台发送操作指令后，可结合输出状态、输入变化和用电数据判断现场过程，而不是只看一个开关按钮。对照明、小型设备和独立箱体，可按负载用途设置通道名、输入含义和记录方式，方便远程操作与现场维护协同。
设备支持最多32条周定时，适合把营业、值班、清洁或设备运行时段落实到单个点位。LTE（4G）MQTT通信可将分散模块接入平台，由系统统一组织设备在线状态、控制指令和测点上报。项目系统对接时将指令回执、状态消息和用电记录分开处理，再按设备与时间关联，便于了解计划动作和实际运行数据。
可以把同一设备的电压、电流、功率、频率和累计电量与控制、状态记录关联，用于运行观察和用电复核。
ER1为单路控制与电量采集模块。多路项目可按点位分别配置，或按回路规模选择多通道控制器和电量采集模块。
可按现场设备、通信条件、控制策略和平台部署方式进行组合配置。
