ZMRN0230-P2 双路电量型网络控制器

双路设备开关与电压、电流、功率及累计电量采集,支持外部输入、定时和远程管理,可选4G或网口版本。

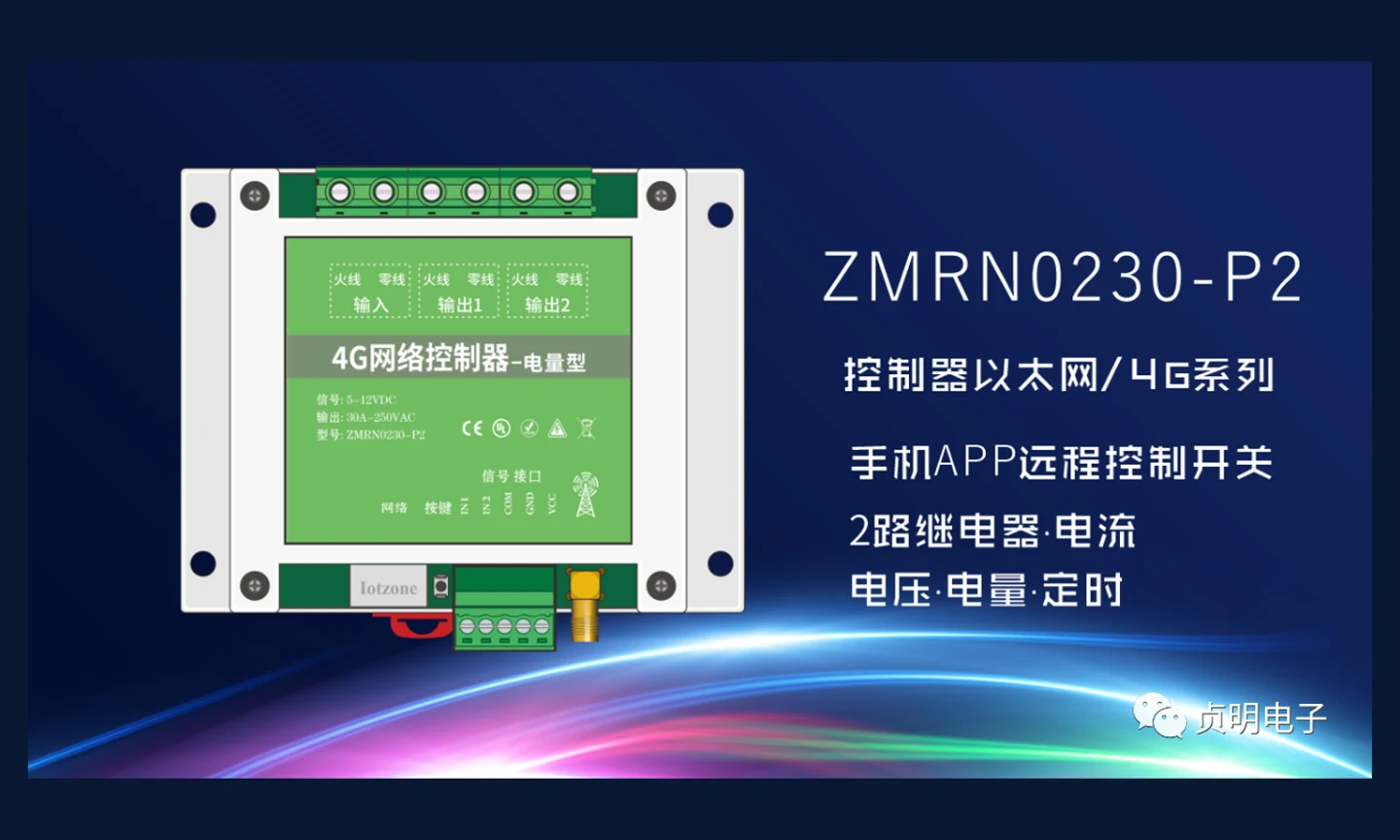

ZMRN0230-P2双通道电量控制器产品及接线端子
选型与采购

选择产品配置

含税参考价,支持议价;报价按所选配置、数量与交付需求沟通。全部商品质保3年。

采购说明与参考价格 →
参考单价¥350含税 · 支持议价

整套系统可一并沟通供电、传感器、通信接入与平台部署需求。

快速了解

输出2路控制
输入2路外部输入
电参量电压、电流、功率、累计电量
管理手机端与WEB平台

产品定位

P2适合同时需要远程开关与用电趋势的小型设备。两条回路可分别命名并查看电参量,把控制记录与设备用电变化联系起来。

核心能力与系统接入

分路控制与采集

两路分别操作开关并查看电压、电流、功率和累计电量,用于识别运行时段和用电变化。

本地操作

外部输入可接匹配的按钮或开关信号,形成现场与远程并行的操作方式。

输出模式

可组织开关、点触、翻转、互锁和隐藏等模式,结合负载控制方式选择。

通信版本

按现场网络选择4G或网口版本;两种版本分别配置,不作为单机默认同时具备的接口。

典型场景与运行方式

门店两组回路

分别管理门头和室内照明,结合营业时段查看用电趋势。

辅助设备启停

对泵阀、风机或机柜辅助回路组织开关与运行观察,按负载配置执行与保护器件。

技术参数与接口

输出2路控制
输入2路外部输入
电参量电压、电流、功率、累计电量
管理手机端与WEB平台
通信选型4G版或网口版
外形约115×100×40mm
SNMP版本(以太网)v1/v2/v3
可选以太网协议BACnet/IP、EtherNet/IP(选配)

选型比较与系统组合

双路电量型控制把设备开关与用电数据放在同一管理流程。单路4G电量需求和更多分路计量需求,可分别比较ER1与分路采集产品。

产品接入与应用详解

01

双路开关与用电数据管理

两路回路可按门头照明、室内照明、风机或辅助设备命名,分别查看开关及电压、电流、功率、累计电量。管理人员可把启停操作与随后的用电变化放在一起,了解运行时段、停机待机和两组设备的差异。分路名称与配电箱标签一致,便于移动巡检与电脑值班使用同一套回路台账。

P2两路开关及电压电流功率电量界面
P2两路开关及电压电流功率电量界面
02

外部输入与输出模式配合现场操作

两路外部输入为现场按钮或匹配开关信号保留操作入口,开关、点触、翻转和互锁模式对应保持、短时触发、单键切换和成组逻辑。项目可按实际设备选择模式,平台操作与现场输入共同映射到同一通道。用于泵阀或设备启停时,将执行回路与运行反馈分别组织,便于区分控制请求和实际工况。

P2双通道电量控制器外部按钮信号接线
P2双通道电量控制器外部按钮信号接线
03

按站点网络和日程安排部署

有固定局域网的控制箱可选网口版本,不同地点的设备可选4G版本,两种通信按交付配置选择。门店营业、定时排风和设备预热可按通道与时间组织,手机用于临时操作,电脑用于多设备查看。扩展更多回路时,可按区域增加控制单元,保持每路用途、通信版本和用电统计方式清晰。

04

以太网协议与系统集成

P2以太网版本支持 SNMP v1/v2/v3;BACnet/IP、EtherNet/IP 为可选支持协议,可按项目接口需求选配。

选型常见问题

怎样判断一次远程开关后的用电变化?

将控制记录与对应通道的电流、功率及累计电量一起查看;机械到位或接触器状态可由独立输入反馈补充。

两个回路可以采用不同的用途吗?

可以分别命名和管理,例如门头与室内照明,或两组辅助设备;各回路的负载、输出模式与外部输入按用途配置。

支持哪些SNMP版本,BACnet/IP和EtherNet/IP是否为选配?

P2以太网版本支持 SNMP v1/v2/v3;BACnet/IP、EtherNet/IP 为可选支持协议,可按项目接口需求选配。

常见问题

P2和Q2是否可共用参数?

P2是电量型产品,应使用P2对应接口与规格,不套用Q2参数。

电量数据是否直接用于贸易结算?

本页能力面向运行监测,收费结算按项目计量要求另行配置。

相关产品与工程指南

技术资料与项目配合

提供两路负载、现场网络及用电统计需求,可配合选择P2通信版本与接入方式。
