产品外观尺寸
模块采用导轨式安装结构，外壳尺寸为130×95×55mm，适合配电箱和控制柜内安装。
电力采集 · 12路电流 · 三相电压 · RS485 / LTE(4G)
ZMSG1212-12S3 12路交流电量采集模块
ZMSG1212-12S3 12路交流电量采集模块可采集三相电压、12路电流、12路功率和12路电量，支持RS485或LTE(4G)网络输出，适用于厂房、仓库、楼宇、自控系统、配电箱和多回路能耗监测项目。
ZMSG1212-12S3 12路交流电量采集模块可采集三相电压、12路电流、12路功率和12路电量，支持RS485或LTE(4G)网络输出，适用于厂房、仓库、楼宇、自控系统、配电箱和多回路能耗监测项目。
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
ZMSG1212-12S3 面向多回路交流用电监测场景，采集三相电压、12路电流、12路功率和12路电量数据，可通过 RS485 接入控制器、网关、PLC 或上位系统，也可通过 LTE(4G) 网络接入物联网平台，用于配电箱、楼宇、厂房和设备回路的能耗可视化管理。
模块采用导轨式安装结构，外壳尺寸为130×95×55mm，适合配电箱和控制柜内安装。

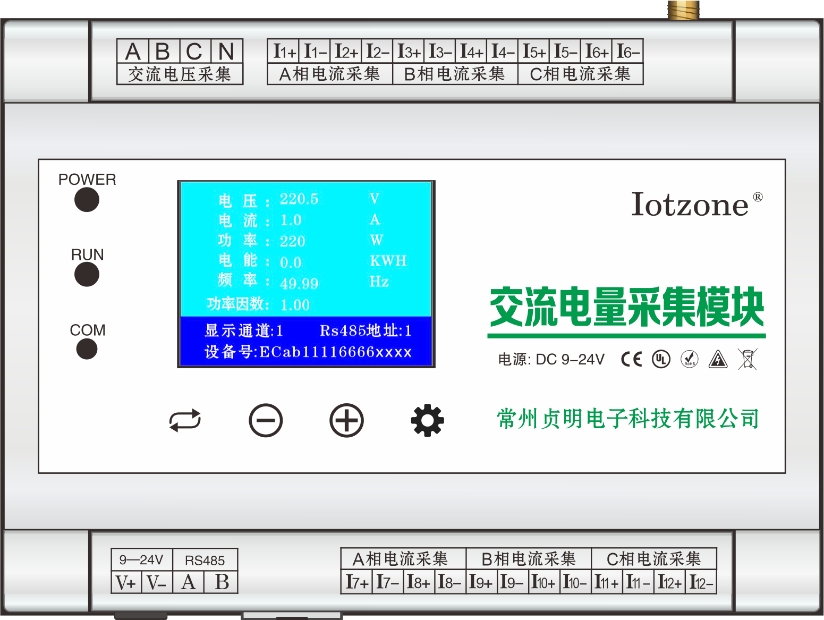

面板展示三相电压采集、A/B/C相电流采集、RS485和电源端子，便于工程选型和接线理解。

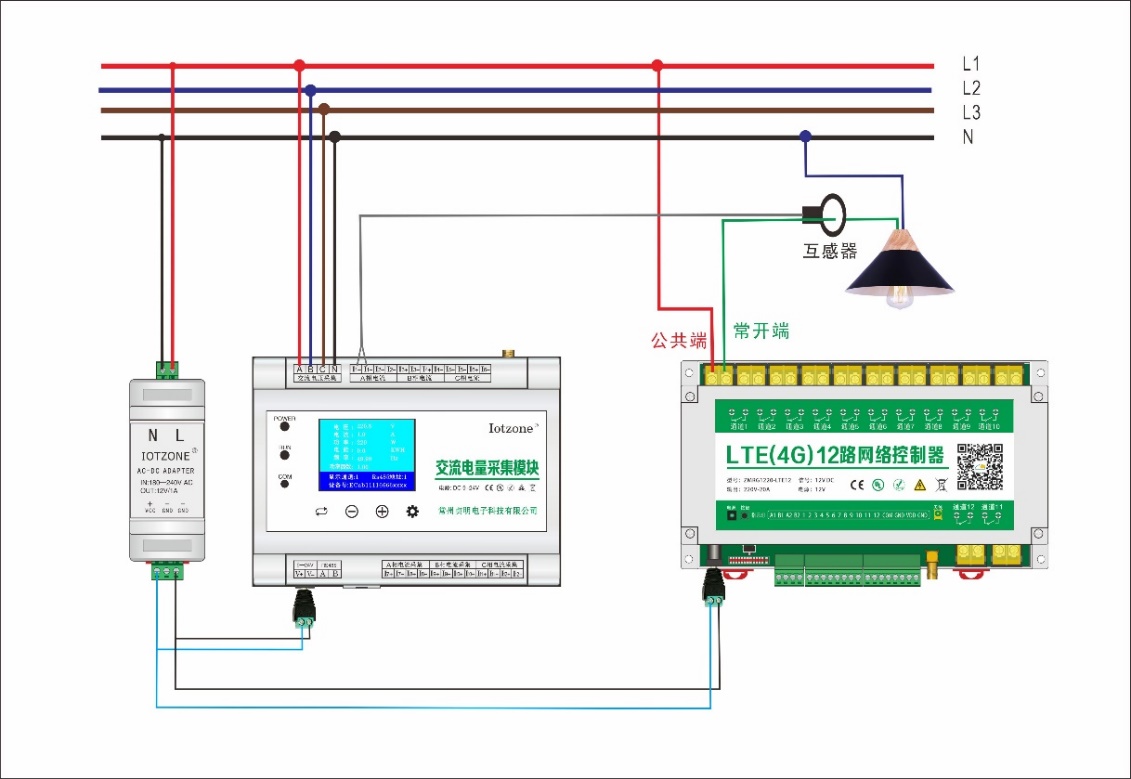

可与控制器、网关和平台组合使用，实现回路控制与能耗采集协同。
| 产品型号 | ZMSG1212-12S3 |
|---|---|
| 采集对象 | 三相电压、12路电流、12路功率、12路电量 |
| 供电电源 | 9-24V DC，标配12V/1A电源 |
| 电压测量范围 | 110-250V AC |
| 电流测量范围 | 0-120A，不同电流互感器略有不同 |
| 测量精度 | 电压±1V，电流±0.1A，功率±1W |
| 设备功耗 | ≤3W |
| 输出信号 | RS485 / LTE(4G)网络 |
| 参数配置 | 软件设置，面板可设置RS485地址和波特率 |
| 安装方式 | 35mm标准DIN导轨安装 |
| 外壳尺寸 | 130×95×55mm |
| 存储环境 | -40℃～80℃ |
可根据项目的设备或采集点数量、通信方式、控制逻辑、平台部署、接口对接和现场管理方式进行组合选型，适配智慧照明、智慧养殖、工业控制、能耗监测和设备远程运维项目。
适合把多个单相回路分别计量，而非只看配电总量。按实际分路、互感器与平台统计维度规划，三相整体监测可比较三相采集系统。
用于三相用电数据集中采集。按配电制式与回路边界区分整体三相监测、多个单相分路计量和电能质量分析。
查看产品详情按三相接线制式、直入或互感方式选择计量配置。分路统计与电能质量诊断是不同数据目标，可继续比较多回路采集与电力终端。
查看产品详情ZMSG1212-12S3同时读取三相母线电压和12路外置电流互感器数据，为各单相分路形成电流、功率与累计电量记录。适合把照明、空调、插座、风机或生产辅助设备分别统计，避免只看总表而难以定位用电对象。每个电流通道应对应实际相别和负载名称，让柜内端子、回路图与平台分项保持一致。
多回路采集的重点是电压与电流配对。项目可按配电柜建立清单，记录支路所属A/B/C相、互感器通道、量程、负载和用途，再逐路核对屏幕与平台读数。改变回路或互感器后同步调整台账和软件映射，便于把功率和电量归到正确分项。模块负责测量，继电器控制器可独立承担对应回路开关，两者通过系统组合形成控制与计量闭环。
彩屏用于现场查看通道数据，RS485版本可接入PLC、网关或上位系统，4G版本适合分散配电箱直接联网。平台可按楼栋、楼层、区域、配电箱和用能类型组织数据，再按时间查看各分路的用电变化。运行分析可围绕下班后持续用电、同类设备差异和策略前后趋势展开，比较时保留相同统计时间范围和对应负载条件。
照明项目可用分路电量检查定时与场景执行后的用电趋势；养殖场可对风机、水帘、保温和料线分别统计；厂房可把生产辅助设备与公共用能分开查看。电量变化提供管理线索，控制日志、设备状态和现场工况帮助解释变化原因。通过统一分组和通道命名，可从一个配电箱逐步扩展到多楼栋、多场区的能耗管理。
该产品用于12个单相分路采集，公共三相电压与各电流通道按实际相别对应；不能直接理解为12套三相计量。
总量只能反映整体，分路采集可把数据对应到具体设备或用能类型，便于进行运行和能耗分析。
RS485适合已有PLC、网关和总线条件的配电间；4G适合固定网络分散、需要平台远程管理的点位。
可按现场设备、通信条件、控制策略和平台部署方式进行组合配置。
三相总量、12路电流分配和两路设备电量分别对应不同管理对象。按实际相别映射采集通道，再按区域或设备建立统计方式。
测量电压、设备供电和通信方式分别选型，12V DC与220V AC型号分别匹配对应供电。
