交流能耗监测终端
交流能耗监测终端用于三相电压、三相电流、三相功率和三相电量采集，可通过RS485接入控制器或网关，也可选配LTE(4G)或WIFI接入物联网平台，适用于厂房、仓库、楼宇、自控系统和配电柜能耗监测项目。
产品定位
该产品面向电力能耗采集和配电运行监测，用于把现场三相电力参数接入本地控制系统或物联网平台，为能耗统计、运行状态查看、报警联动和远程运维提供基础数据。
三相电参量采集采集三相电压、三相电流、三相功率和三相电量，适合配电柜、动力回路和楼宇能耗监测。
多通信方式支持RS485接口，可选LTE(4G)网络或WIFI网络，便于接入控制器、网关或物联网平台。
直入式与互感式可按现场电流范围选择直入式或互感式，三相四线和三相三线系统均有对应选型。
阈值与输出联动支持过压、欠压、过流、过功率、过温度和漏电相关阈值管理，可联动继电器干接点输出。
适用场景
厂房与仓库用于动力设备、照明回路、配电柜和重点区域的电压、电流、功率、电量监测。
楼宇与园区用于楼层配电、公共区域、设备间和能耗分项采集，支撑能耗统计和远程运维。
自控系统通过RS485接入控制器或网关，将三相电力数据纳入现场控制和数据采集系统。
联网能耗项目选配4G或WIFI后可直接接入物联网，适合分散点位和改造项目。
技术参数
| 产品名称 | 交流能耗监测终端 |
|---|---|
| 供电电源 | 220VAC / 380VAC |
| 电压测量范围 | 110-400VAC |
| 电流测量范围 | 0-80A直入式；互感器0-5A |
| 电压精度 | ±1V |
| 电流精度 | ±0.1A |
| 功率精度 | ±1W |
| 设备功耗 | <=3W |
| 存储环境 | -40℃-80℃ |
| 输出信号 | RS485 / LTE(4G)网络 / WIFI网络 |

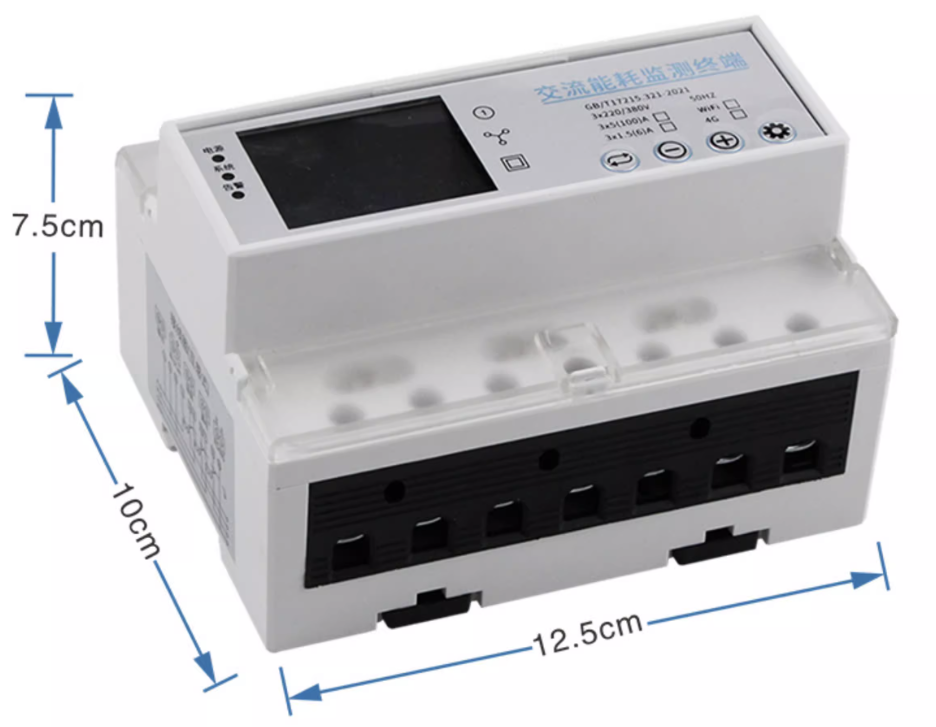

| 外观尺寸 | 12.5×10×7.5厘米 |
选型方式
产品区分直入式和互感式，可根据三相四线、三相三线、电流范围和通信方式进行选型。
| 系统类型 | 直入式 | 互感式 | 通信选配 |
|---|---|---|---|
| 三相四线系统 | 三相四线直入式 | 三相四线互感式 | 可选4G/WIFI |
| 三相三线系统 | 三相三线直入式 | 三相三线互感式 | 可选4G/WIFI |

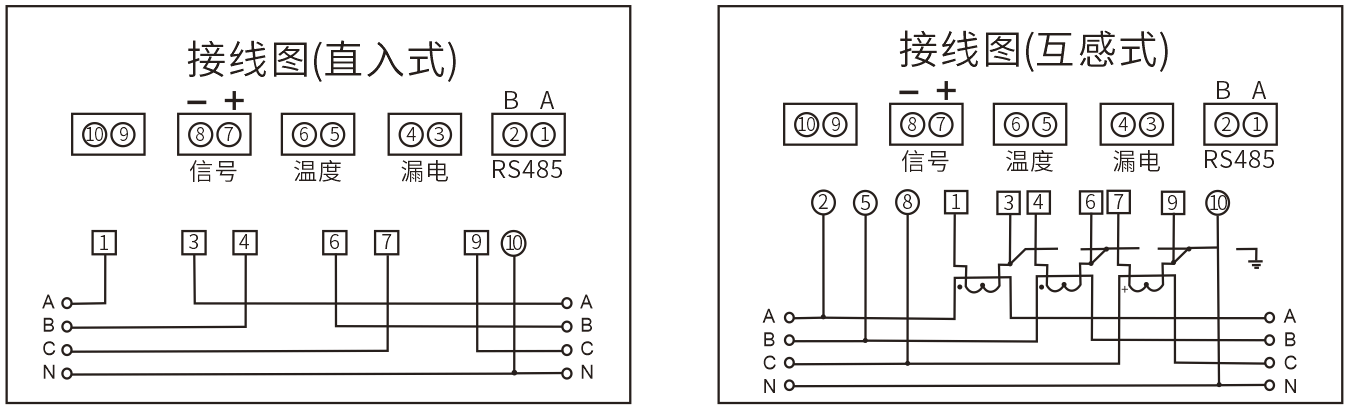

接线与通信
设备支持RS485 Modbus-RTU通信，可配合控制器、网关或上位系统读取三相用电信息。直入式适合被测回路通过设备接入，互感式适合外置二次互感器接入。
RS485Modbus-RTULTE(4G)WIFI直入式互感式
显示与设置
设备配备LCD液晶屏幕和按键，可用于数据查看和参数配置。
电压电流页面显示三相电压、三相电流，并辅助显示RS485地址、波特率、设备号和频率信息。
功率电能页面显示三相功率、电能、总功率、总电能、剩余电流和零序电流等信息。
配置页面用于配置485地址、通讯波特率、变比、输出模式和相关参数。

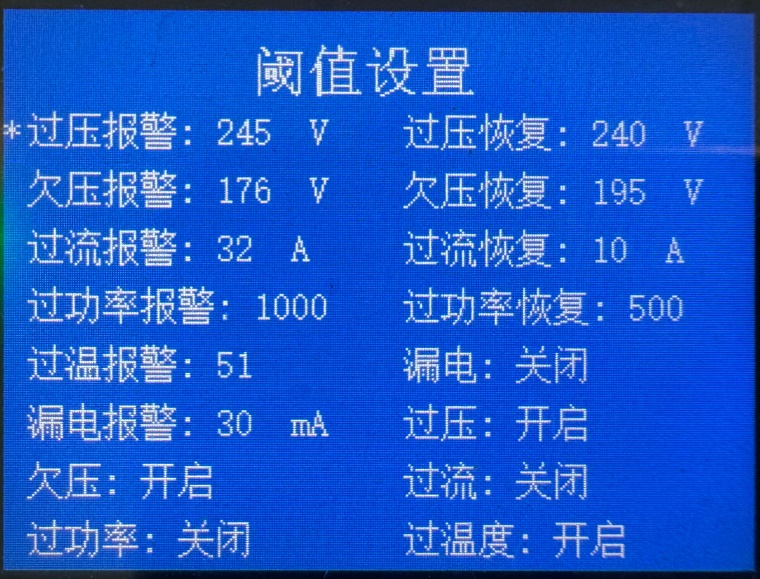

阈值页面用于设置电压、电流、功率、温度、漏电等报警或保护参数。

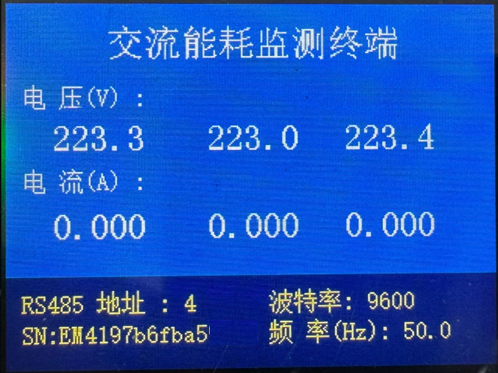

电压电流显示
用于查看三相电压、电流、RS485地址、波特率、设备号和频率。

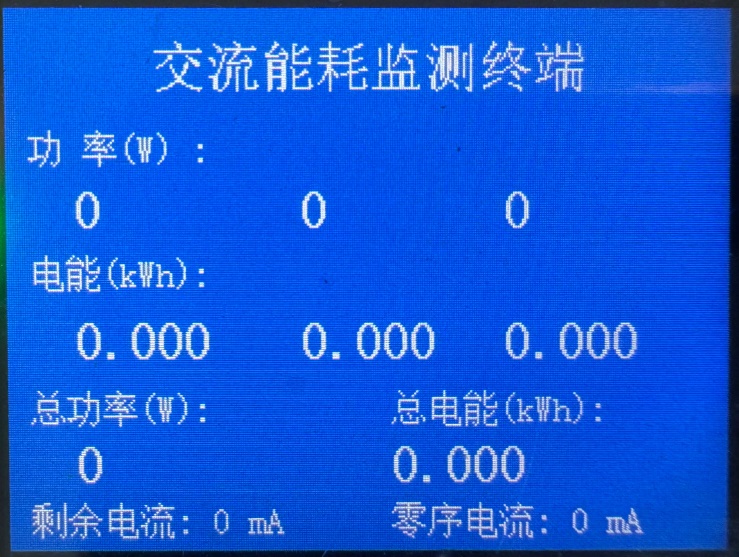

功率电能显示
用于查看三相功率、电能、总功率、总电能、剩余电流和零序电流。
阈值系统与输出联动
设备支持过压、欠压、过流、过功率、过温度和漏电相关阈值设置，并具备继电器干接点输出。输出模式可用于报警、保护或远程控制，适配外接报警器、接触器和辅助触点场景。
过压欠压过流过功率过温度漏电报警输出保护输出
常见问题
直入式和互感式如何区分？直入式内置电流互感器，被测设备接线需要通过设备；互感式采集0-5A二次电流，适合配合外置互感器接入更大电流回路。
是否可以接入物联网平台？支持RS485接入控制器或网关，选配LTE(4G)或WIFI后也可用于联网能耗监测项目。
能否用于报警或保护联动？设备具备继电器干接点输出，可按输出模式配置为报警、保护或远程控制，用于外接报警器或接触器联动。
适合哪些配电系统？可按三相四线、三相三线、直入式、互感式和通信方式进行选型，适用于厂房、仓库、楼宇、自控和能耗监测场景。
用于三相电力采集与能耗监测项目
可按三相四线、三相三线、直入式、互感式、RS485、4G/WIFI和平台接入需求进行组合选型。
