三相用电监测 · 6路电流 · RS485 / LTE(4G) · 220VAC

ZMSG0101-SE6A3V三相用电监测系统

ZMSG0101-SE6A3V面向三相用电监测，具备6路电流检测接口和220VAC供电；ZMSG1212-12S3面向12路交流电量采集，适合更多回路的分项监测。

配备LTE(4G)网络接口的型号可直接接入物联网平台；RS485接口型号可通过控制器或网关接入本地系统或平台。

适用于厂房、仓库、楼宇、自控系统、配电箱和多回路用电监测项目。

电流测量范围为0-120A，不同电流互感器配置会略有不同。

按实际配电回路、相别和互感器配置分配，并在上位系统建立通道与负载对应关系。

该设备负责电力数据采集。需要开关控制时，可组合继电器控制器，由系统关联动作与测量记录。

ZMSG0101-SE6A3V三相用电监测系统可采集三相电压、三相电流、三相功率和三相电量，支持RS485或LTE(4G)网络接口，适用于厂房、仓库、楼宇、自控系统、配电箱和多回路用电监测。

选型与采购

选择产品配置

含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。

整套系统可一并沟通供电、传感器、通信接入与平台部署需求。

ZMSG0101-SE6A3V 用于把三相用电信息接入本地控制系统或物联网平台，可采集三相电压、三相电流、三相功率和三相电量，适合配电箱、楼宇、厂房、仓库和自控系统的用电数据监测。

三相电压采集支持110-250VAC电压测量，用于三相供电系统基础电压监测。

6路电流检测接口电流测量范围0-120A，不同电流互感器配置略有不同。

功率与电量监测采集三相功率和电量数据，用于能耗统计、趋势查看和回路运行分析。

RS485 / LTE(4G)支持本地总线接入或4G联网接入，适合本地系统和不同地点的设备两类项目。

三相用电信息采集设备具备三相电压输入和6路电流检测接口，可用于三相电压、电流、功率和电量数据监测。

RS485与4G两类接入RS485接口可配合控制器、网关或上位系统使用；LTE(4G)网络接口可直接接入物联网平台查看用电信息。

外置卡扣式电流互感器系统使用外置卡扣式电流互感器采集回路电流，适合配电箱和既有回路改造项目。

与控制器组合联动可与网络控制器组合，用于照明、设备回路、电源侧监测和能耗数据上报。

产品外观尺寸

导轨式外壳，外观尺寸约10.7×11×6cm，适合配电箱和控制柜安装。

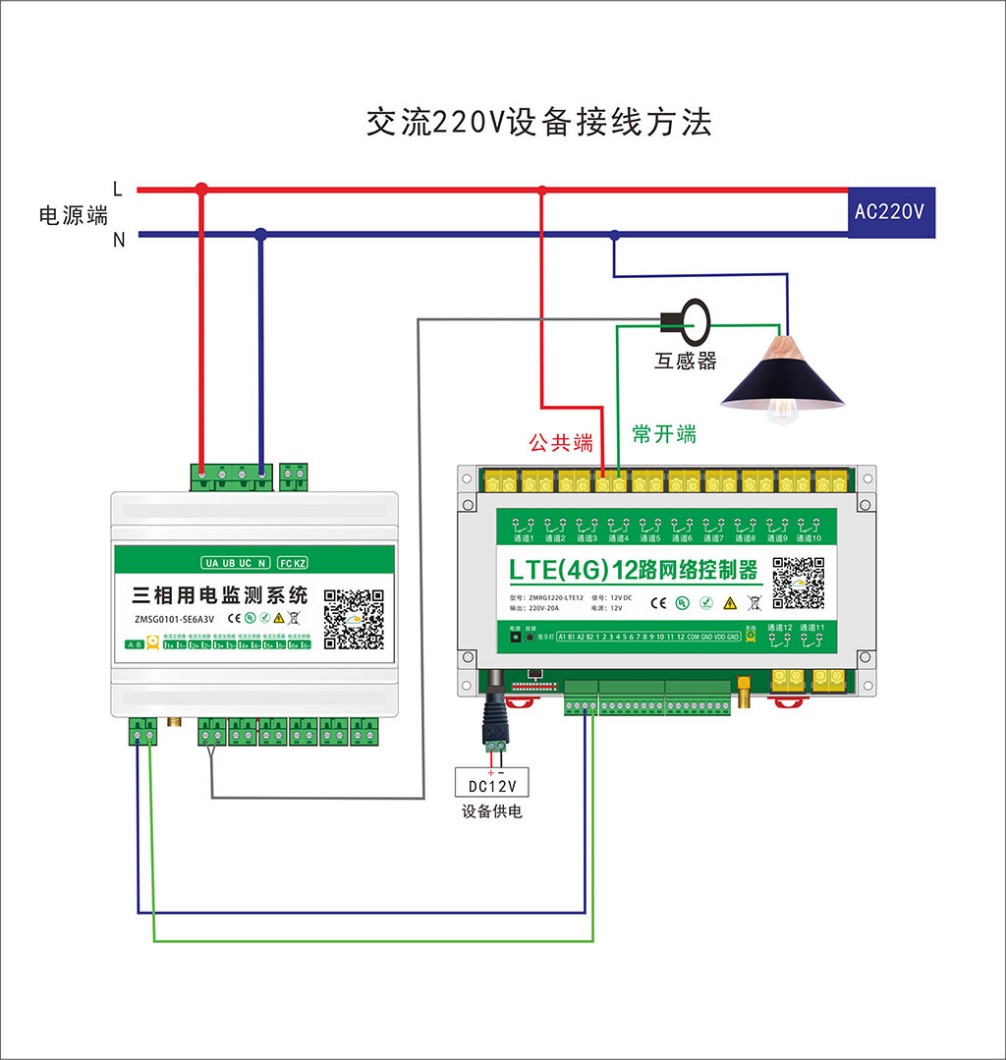

220V设备接线

可与控制器和现场负载组合，用于用电监测和回路控制协同。

厂房与仓库用于动力回路、照明回路、配电箱和设备支路用电信息监测。

楼宇与园区用于楼层、公共区域、设备间和园区配电数据采集。

自控系统通过RS485接入控制器、网关、PLC或上位系统，形成用电数据采集节点。

联网能耗监测通过LTE(4G)接入平台，用于远程查看三相用电信息和项目运维。
