4路0-10V输出 · RS485控制 · DC12–24V · 调光系统组合

ZMSR0004-1G RS485调光模块

Name: ZMSR0004-1G RS485调光模块
Brand: 贞明电子

ZMSR0004-1G 提供4路0-10V模拟量调光输出和RS485通信，可连接兼容的调光驱动器；配合外置大功率可控硅驱动器、网络控制器和物联网平台，可用于舞台、影厅、会议厅、酒店、商业空间和厂房照明调光。

快速了解产品

4路调光CH1至CH4分别输出0-10V控制信号

RS485通信适合上位机、控制器与平台系统接入

DC12–24V适配控制箱常用直流电源

组合扩展可配外置可控硅驱动器、QC8与物联网平台

ZMSR0004-1G 是面向智慧照明项目的4路0-10V控制模块。模块通过RS485接收调光指令，并分别输出CH1至CH4的0-10V控制信号。用于大功率交流调光时，模块连接外置可控硅功率驱动器，由驱动器承担交流负载；模块本身不直接带大功率灯具。

4路0-10V模拟量输出CH1、CH2、CH3、CH4四个通道可用于多回路亮度控制。

RS485总线控制通过设备地址、功能和数据指令组织调光控制，适合上位机与系统集成。

外置驱动器灵活选型大功率交流侧由外置可控硅驱动器承担，可根据供电制式、灯具类型、回路电流、散热与保护要求进行配置。

平台远程调光与贞明网络控制器和平台组合后，可建立不同区域和回路的亮度控制入口。

场景与定时扩展可把不同通道亮度与开关回路组合为营业、演出、会议、清洁、值班和闭馆等场景。

继电器与能耗协同可配合QC8等继电器控制器管理回路电源，并增加电能采集用于运行与能耗复核。

控制信号与负载侧分工清晰ZMSR0004-1G负责产生4路0-10V调光控制信号；外置可控硅驱动器负责交流侧功率调节、散热和保护，便于按灯具类型与回路容量配置。

单机控制与联网管理均可实现可通过电脑RS485指令控制，也可配合贞明网络控制器和物联网平台，形成电脑端、平台端与移动端的亮度管理入口。

设备地址与亮度数据便于系统集成RS485指令包含设备地址、功能、目标亮度和校验信息，可在同一总线上区分设备并对通道亮度进行控制。

平台虚拟设备形成直观操作入口接入贞明物联网平台后，可把调光通道组织为虚拟设备和亮度控制入口，并与回路开关、场景、定时及权限组合。

适合既有两线制照明回路改造在灯具与驱动器兼容的前提下，可用于白炽灯、卤素灯及支持TRIAC调光的LED照明回路，保留交流供电线路并增加集中控制能力。

从调光回路扩展到完整场景可与继电器控制器、触摸面板、能耗采集和平台策略组合，统一管理总电源、分区开关、亮度场景、定时任务与运维日志。

ZMSR0004-1G产品外观

上端为4路0-10V输出端子，下端提供电源与RS485 A、B通信端子。

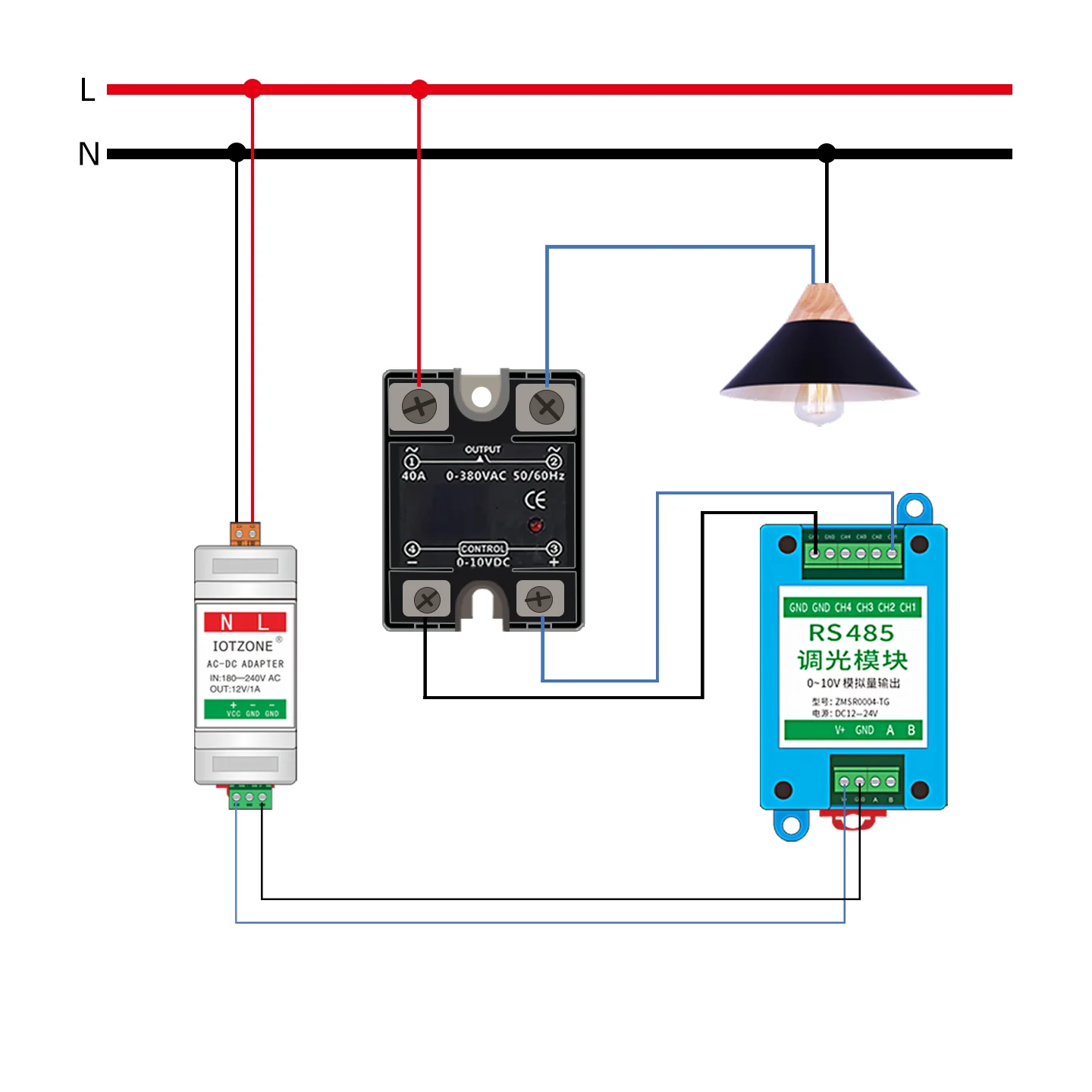

独立调光接线

模块输出0-10V信号至外置功率驱动器，驱动器连接交流电源与兼容灯具。

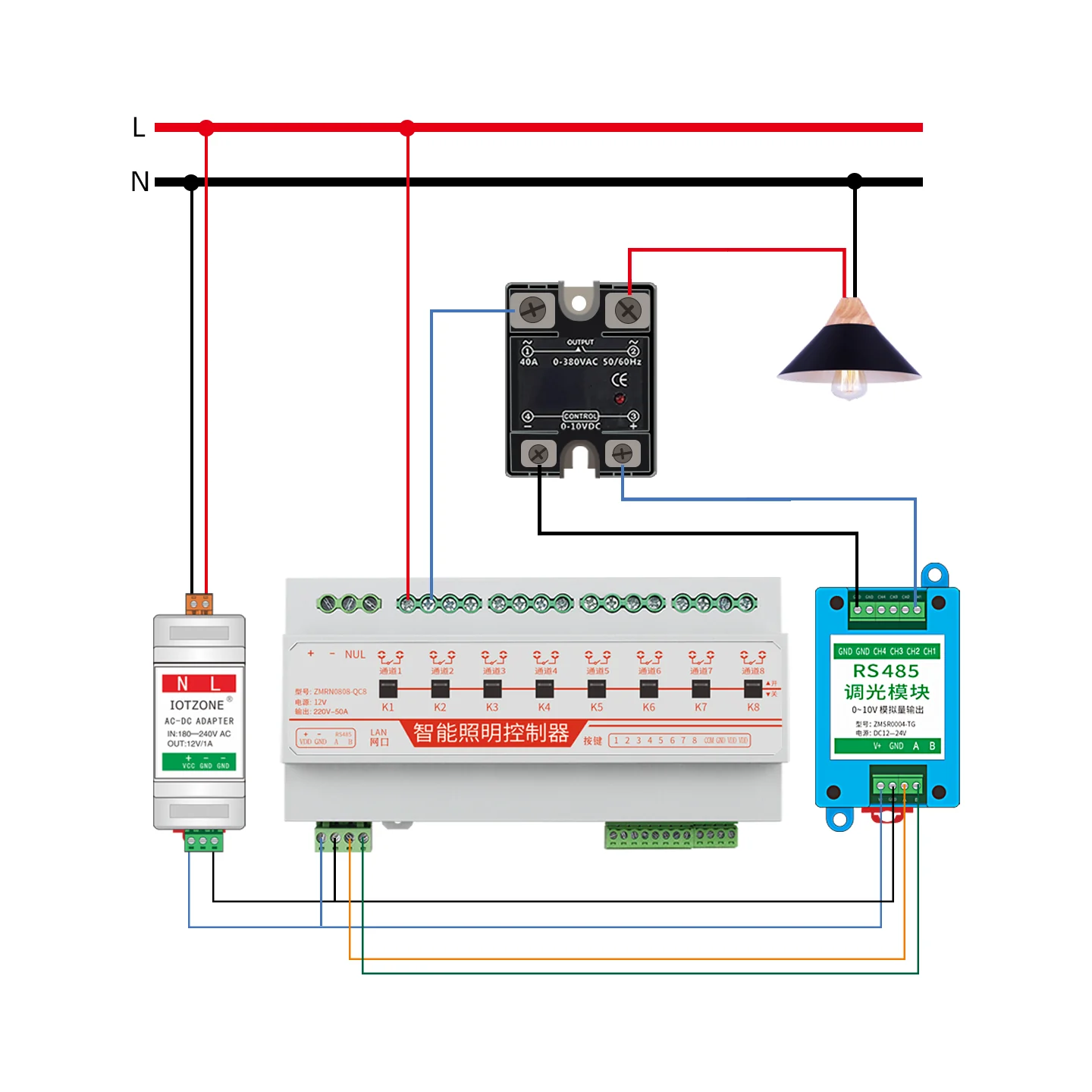

与QC8网络控制器组合

QC8可承担联网、总回路开关及系统组合，调光模块与功率驱动器完成亮度调节。

舞台、影厅与演播空间按演出、放映、入场、散场和清洁流程调节兼容灯具亮度，并与场灯总电源和设备回路联动。

会议厅与报告厅组织演讲、投影、讨论和休会等亮度场景，配合本地面板和平台远程管理。

酒店、餐厅与商业空间按营业时段、区域和氛围需求管理灯光亮度，兼顾本地操作、定时策略与集中运维。

厂房与大空间照明对兼容的高位照明或生产区域照明进行分区调节，结合回路开关和能耗采集形成统一管理。

产品型号	ZMSR0004-1G
产品类型	RS485四路0-10V调光模块
工作电源	DC12–24V
通信接口	RS485 A、B
待机功耗	0.8W
最大功耗	3W
输出通道	4路，CH1至CH4
输出信号	0-10V模拟量，共用GND
工作温度	-40～85℃
存储温度	-40～85℃
存储湿度	5%～95%RH
产品尺寸	100 × 55 × 35mm
大功率负载连接	通过外置0-10V控制输入的可控硅功率驱动器连接交流负载
适用灯具	白炽灯、卤素灯及明确支持TRIAC调光的LED灯具或驱动器
系统组合	可配贞明网络控制器、ZMRN0808-QC8、触摸面板、能耗采集与物联网平台
