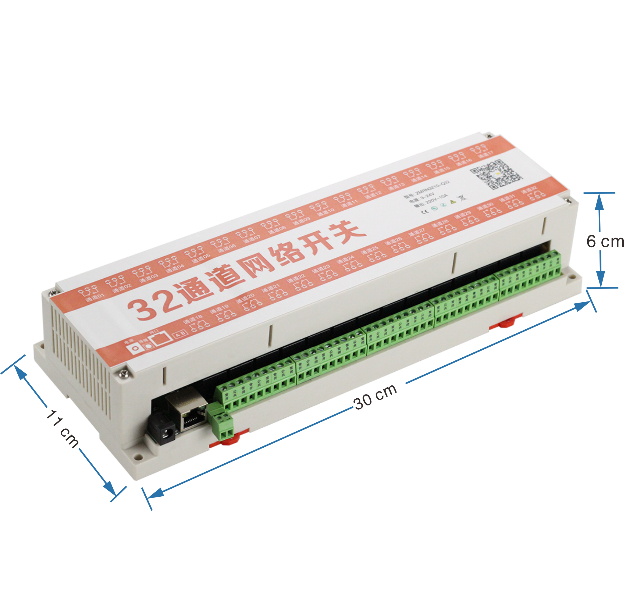

32通道产品面板
Q32 型号适用于多回路集中控制柜，可作为 Q 系列高通道数选型代表。
网络继电器 · 1-32通道 · RS485 · Modbus RTU
ZMRN Q系列网络继电器控制器
贞明电子 ZMRN Q 系列网络继电器控制器覆盖 2、4、6、8、12、16、24、32 通道型号，支持 RS485 Modbus RTU 通信，适用于智慧照明、控制柜、设备启停和多回路集中控制项目。
贞明电子 ZMRN Q 系列网络继电器控制器覆盖 2、4、6、8、12、16、24、32 通道型号，支持 RS485 Modbus RTU 通信，适用于智慧照明、控制柜、设备启停和多回路集中控制项目。
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
| 型号 | 配置 | 含税参考价 | 询价 |
|---|---|---|---|
| ZMRN0101-Q1 | 以太网；含配件（电源适配器） | ¥109 | 加入询价清单 |
| ZMRN0230-Q2 | 以太网；含配件（电源适配器）+定时+离线定时 | ¥198 | 加入询价清单 |
| ZMRN0230-Q2 | 以太网；Q2+定时，含配件（电源适配器） | ¥188 | 加入询价清单 |
| ZMRN0410-Q4 | 以太网；含配件（电源适配器） | ¥168 | 加入询价清单 |
| ZMRN0430-Q30 | 以太网；Q30 | ¥428 | 加入询价清单 |
| ZMRN0430-Q30 | 以太网；Q30+控制箱 | ¥478 | 加入询价清单 |
| ZMRN0610-Q6 | 以太网；含配件（电源适配器） | ¥189 | 加入询价清单 |
| ZMRN0610-Q6 | 以太网+485；以太网+RS485，含配件（电源适配器） | ¥209 | 加入询价清单 |
| ZMRN0810-Q8 | 以太网；含配件（电源适配器） | ¥228 | 加入询价清单 |
| ZMRN0810-Q8 | 以太网+485；含配件（电源适配器），以太网+RS485版 | ¥258 | 加入询价清单 |
| ZMRN1210-Q12 | 以太网；含配件（导轨电源） | ¥258 | 加入询价清单 |
| ZMRN1210-Q12 | 以太网；含配件（导轨电源），RS485 | ¥298 | 加入询价清单 |
| ZMRN1210-Q12 | 以太网+4G；含配件（导轨电源），以太网+4G | ¥298 | 加入询价清单 |
| ZMRN1600-Q16 | 以太网；含配件（导轨电源），局域网+外网 | ¥288 | 加入询价清单 |
| ZMRN1600-Q16 | 以太网+485；含配件（导轨电源），局域网+外网+485 | ¥318 | 加入询价清单 |
| ZMRN1600-Q16 | 以太网+4G；含配件（导轨电源，长天线），以太网+4G | ¥328 | 加入询价清单 |
| ZMRN2400-Q24 | 以太网；含配件（导轨电源） | ¥298 | 加入询价清单 |
| ZMRN3210-Q32 | 以太网；含配件（导轨电源） | ¥328 | 加入询价清单 |
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
ZMRN Q 系列用于把多路现场设备、照明回路、控制柜输出和分布式开关量控制纳入 RS485 总线或平台系统。系列按通道数量覆盖小型设备控制、中型配电箱和多回路集中控制柜，适合工程商按设备或采集点数量进行选型。
Q32 型号适用于多回路集中控制柜，可作为 Q 系列高通道数选型代表。
系列产品采用控制柜安装形态，适合弱电箱、照明箱和设备控制柜集成。
| 系列型号 | ZMRN0101-Q1、ZMRN0230-Q2、ZMRN0410-Q4、ZMRN0430-Q30、ZMRN0610-Q6、ZMRN0810-Q8、ZMRN1210-Q12、ZMRN1600-Q16、ZMRN2400-Q24、ZMRN3210-Q32 |
|---|---|
| 通道数量 | 1路、2路、4路、6路、8路、12路、16路、24路、32路 |
| Q1参数 | 12V供电，1个独立220V无源输出，10A 240VAC继电器 |
| Q30参数 | 220V供电，4个独立220V无源输出，4个有源/无源输入，支持选配RS232通信 |
| 通信接口 | RS485 |
| 通信协议 | Modbus RTU |
| 典型输出 | 220V 无源输出，继电器容量按具体型号资料选型 |
| 安装方式 | 控制柜安装，按型号尺寸和端子布局配置 |
可根据项目的设备或采集点数量、通信方式、控制逻辑、平台部署、接口对接和现场管理方式进行组合选型，适配智慧照明、智慧养殖、工业控制、能耗监测和设备远程运维项目。
支持远程互控的型号与固件可把一个现场的输入、传感器或业务事件映射到另一地点的控制输出，形成一对一或一对多设备联动。可用于水塔与水泵、停车计数、仓库声光报警、农业灌溉和连锁门店设备管理。
按回路数量、负载性质与现场网络选择Q系列配置。需要蜂窝网络接入时比较4G系列，需要大功率回路控制时比较对应高功率产品。
面向大功率回路开关，按实际负载与回路划分选择RC/R配置。控制回路规模、通信方式和本地操作需求应分别匹配，不以系列名称代替负载选型。
查看产品详情QL系列用于4G接入的多回路远程开关。按回路规模选择具体型号；磁保持输出需求与单路电量监测需求分别查看对应控制器。
查看产品详情Q系列适合照明箱、设备柜和生产辅助回路的集中开关控制。小型设备可按少量独立回路配置，高密度柜体可选16、24或32路型号，通道名称与现场回路编号对应。ZMRN0430-Q30为4路输出、4路输入的型号，不能把型号中的“30”理解为30个输出；供电、输入和继电器规格也应按各型号分别选择。
RS485 Modbus RTU便于PLC、组态屏或网关按地址访问控制器。项目可把区域、柜号、输出通道和设备名称建立对应表，再将开关动作组织为工作、值班或检修场景。继电器通道状态说明控制输出状态；需要判断风机、水泵或灯具是否实际运行时，可组合辅助触点、开关量输入或独立电流采集，形成更完整的反馈。
Q系列可按楼层、区域或设备组分柜配置，再由总线与上位系统汇总管理。选型同时考虑端子数量、进出线方向、导轨空间和备用回路，让电气图纸、现场标签与平台命名保持一致。项目可从一台控制柜开始，先形成通道台账与运行策略，再按区域增加控制器和采集设备，便于后期巡检、替换与扩容。
不是。ZMRN0430-Q30提供4路独立输出和4路输入，型号尾码不等于通道数量。系列选型应按完整型号及实际输入输出数量区分。
控制器负责执行开关命令；采集模块可补充设备运行、故障或电流数据，帮助平台区分已发出控制与现场实际状态。
可按现场设备、通信条件、控制策略和平台部署方式进行组合配置。
4G、以太网和RS485分别按所选型号配置。RS485从机通过联网主机或网关接入平台，不能把系统通信方式等同于每台从机的硬件接口。
按输入输出数量、负载性质、端子空间和维护分区选型，接线和尺寸使用对应型号图纸。
