QL系列 · LTE(4G) · 2-32通道 · RS485

ZMRL QL系列4G网络继电器控制器

贞明电子 ZMRL QL 系列网络继电器控制器覆盖 2、4、6、8、12、16、24 通道型号，支持 LTE(4G) 远程控制、RS485 Modbus RTU、DIN 导轨安装和 220V 无源输出，适用于智慧照明、园区设备和分布式远程控制项目。

咨询 16605298829 返回产品中心

选型与采购

选择产品配置

含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。

采购说明与参考价格 →

比较型号配置与参考价格

型号	配置	含税参考价	询价
ZMRL0410-QL4	4G；含配件（电源适配器，长天线）	¥198	加入询价清单
ZMRL0610-QL6	4G；含配件（电源适配器，长天线）	¥258	加入询价清单
ZMRL0810-QL8	4G；含配件（电源适配器，长天线）	¥298	加入询价清单
ZMRL1210-QL12	4G；含配件（导轨电源，长天线）	¥348	加入询价清单
ZMRL1210-QL12	4G+485；含配件（导轨电源，长天线），4G+RS485	¥378	加入询价清单
ZMRL1600-QL16	4G；含配件（导轨电源，长天线）	¥368	加入询价清单
ZMRL2400-QL24	4G；含配件（导轨电源，长天线）	¥398	加入询价清单
ZMRL2400-QL24	4G+RS485；含配件（导轨电源，长天线），4G+RS485	¥428	加入询价清单
ZMRL3210-QL32	4G；含配件（导轨电源，长天线）	¥428	加入询价清单

整套系统可一并沟通供电、传感器、通信接入与平台部署需求。

产品定位

ZMRL QL 系列用于把分散照明回路、设备电源和控制柜输出接入 4G 远程管理与 RS485 本地总线。系列覆盖 2 到 24 通道，适合园区、楼宇、路灯、农业、水务和分布式设备联网项目。

核心功能

2-32通道覆盖覆盖 2 路、4 路、6 路、8 路、12 路、16 路、24 路和 32 路输出控制。

LTE(4G)远程接入适合不同地点的设备、无人值守站点和跨区域设备远程管理。

RS485 Modbus RTU可接入本地 PLC、网关、工控机或集中管理系统。

通道状态反馈适合按回路、设备和区域进行远程开关控制与状态查看。

系统能力与落地方式

4G 与本地总线结合QL 系列面向需要远程管理的分布式点位，支持 4G 网络接入，同时保留 RS485 Modbus RTU 能力，便于本地系统、PLC、网关或平台组合接入。

从小点位到集中控制QL2 适合少量回路，QL4、QL6、QL8 适合小型控制箱，QL12、QL16、QL24 适合点位更多的照明箱、园区设备柜和集中控制柜。

通道命名与状态管理项目中可按区域、楼栋、影厅、路灯回路、泵阀编号或设备组规划通道名称，结合平台实现远程开关、状态反馈、定时策略和运维记录。

资料配套方式产品资料围绕选型、系统能力和硬件接入组织，详细通信寄存器、项目配置和对接资料可在项目沟通中提供。

产品外观与控制界面

12通道产品面板

QL12 适合中等规模照明箱和设备控制柜，可作为 QL 系列典型通道数代表。

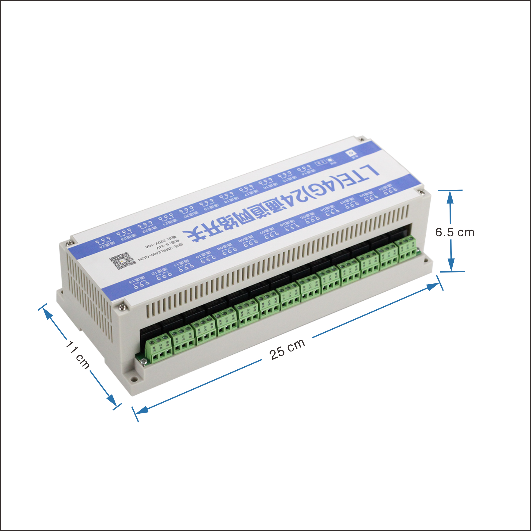

24通道外观尺寸

QL24 适合大点位控制柜，图中展示设备外观、端子排列和安装尺寸。

适用场景

智慧照明用于园区、楼宇、路灯、校园、医院和展厅照明回路远程管理。

分布式设备控制用于水泵、风机、阀门、配电箱和现场设备启停。

农业与水务用于灌溉泵站、阀门、电源回路和无人值守点位。

控制柜远程运维用于原有控制柜联网改造、状态集中查看和运行记录管理。

技术参数与接口

系列型号	ZMRL0230-QL2、ZMRL0410-QL4、ZMRL0610-QL6、ZMRL0810-QL8、ZMRL1210-QL12、ZMRL1600-QL16、ZMRL2400-QL24、ZMRL3210-QL32
通道数量	2路、4路、6路、8路、12路、16路、24路、32路
供电电源	12V，标配 12V/1A 电源方向
输出方式	独立 220V 无源输出
继电器参数	QL2：30A 240V AC；QL4/QL6/QL8/QL12/QL16/QL24/QL32：10A 240V AC
通信方式	LTE(4G)、RS485
通信协议	Modbus RTU
安装方式	35mm 标准 DIN 导轨安装
外壳尺寸	QL2：115×90×40mm；QL4：107×110×60mm；QL6/QL8：160×110×60mm；QL12/QL16：200×115×60mm；QL24：250×110×60mm；QL32：300×110×60mm

平台接入与可定制内容

可根据项目的设备或采集点数量、通信方式、控制逻辑、平台部署、接口对接和现场管理方式进行组合选型，适配智慧照明、智慧养殖、工业控制、能耗监测和设备远程运维项目。

协议控制与照明策略扩展

该类控制器可按项目需要与智慧照明协议控制、工业协议接入和物联网平台组合，适合影院场灯、展厅、园区、路灯、校园、医院和控制柜联网项目。

DMX512 与场景灯光可用于灯光系统与继电器回路的通道协同，适合场景灯、展厅灯光和文旅照明控制。

日出日落与离线定时路灯、园区和外围照明可按日出日落、偏移时间、离线定时和平台策略组织运行。

Modbus、MQTT 与平台接入可按设备型号和项目架构接入组态屏、上位机、客户平台或物联网集中管理系统。

负载选型与运维日志按阻性、感性、容性负载规划回路容量，并结合日志记录追踪动作来源和运行状态。

智慧照明协议方案工业协议接入方案

远程设备互控与跨区域联动

支持远程互控的型号与固件可把一个现场的输入、传感器或业务事件映射到另一地点的控制输出，形成一对一或一对多设备联动。可用于水塔与水泵、停车计数、仓库声光报警、农业灌溉和连锁门店设备管理。

查看远程互控方案

选型比较与系统组合

QL系列用于4G接入的多回路远程开关。按回路规模选择具体型号；磁保持输出需求与单路电量监测需求分别查看对应控制器。

ZMRL0404 / ZMRL0808 / ZMRL1212 网络继电器控制器

QCL系列用于4G磁保持多回路控制，按控制回路与柜内空间选择型号。已有以太网环境可比较QC系列，单路电量型远程控制可比较ER1。

查看产品详情

ZMRL0101-ER1 单路4G电量继电器

单路设备同时需要4G远程开关与用电数据时，可选电量型控制器；仅需单路启停或需要更多电量控制回路时，可分别比较对应产品。

查看产品详情

产品接入与应用详解

4G接入分散照明箱和设备柜

QL系列适合现场控制回路已集中、但固定网络分散的项目。每台控制器把所在柜体的输出接入4G平台，管理人员按场区、楼栋、泵站或配电箱查看设备和通道。2、4、6、8、12、16、24和32路型号覆盖不同柜体规模，可从少量回路开始，再按区域扩展，减少为每个回路单独配置联网设备的管理复杂度。

4G远程入口与RS485本地入口协同

4G用于跨区域远程管理，RS485 Modbus RTU用于柜内或现场总线接入，二者承担不同层次的通信任务。项目可保留现场PLC、触摸屏或网关的本地交互，再把设备分组、远程操作和日志纳入平台。柜内安装时将电源、总线、负载和天线位置统一规划；平台侧通道名称与配电图编号对应，有助于异地人员准确定位控制对象。
