RC/R系列 · 1-12通道 · 50A磁保持可选 · RS485

ZMRN RC/R系列大功率网络继电器控制器

贞明电子 ZMRN RC/R 系列网络继电器控制器覆盖 1、2、4、8、12 通道型号，支持 RS485 Modbus RTU 通信，其中 R2、RC4、RC8、RC12 采用 50A 磁保持继电器，适用于智慧照明、大功率回路和控制柜项目。

咨询 16605298829 返回产品中心

选型与采购

选择产品配置

含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。

采购说明与参考价格 →

整套系统可一并沟通供电、传感器、通信接入与平台部署需求。

产品定位

ZMRN RC/R 系列面向智慧照明、大功率电源回路、控制柜改造和设备启停控制。系列覆盖单回路、小点位和多回路集中控制，其中 R1 适合 10A 单路控制，R2、RC4、RC8、RC12 适合 50A 磁保持继电器回路。

核心功能

1/2/4/8/12通道覆盖覆盖单回路控制、小型设备控制和多回路集中控制柜需求。

50A磁保持选型R2、RC4、RC8、RC12 适合大功率照明和电源回路控制，R1 用于 10A 单路控制。

RS485 Modbus RTU可接入 PLC、网关、触摸屏、工控机和项目平台。

DIN导轨安装适合弱电箱、照明箱、配电箱和控制柜集成。

系统能力与落地方式

按回路规模选型R1 用于单回路设备控制，R2 用于两路大功率回路，RC4、RC8、RC12 用于照明箱、控制柜和多区域设备集中控制。项目可按回路数量、单回路负载、电柜空间和通信接入方式选择。

大功率回路控制R2、RC4、RC8、RC12 采用 50A 磁保持继电器方向，适合影院场灯、展厅灯光、园区照明、路灯箱变、泵阀电源和其他需要较高回路承载能力的场景。

RS485 总线接入系列产品支持 RS485 通信和 Modbus RTU 协议，适合接入 PLC、触摸屏、网关、工控机或集中管理平台，实现远程开关、状态查看、定时策略和运维记录。

输入与联动能力R/RC 系列提供与通道数对应的输入端口，可用于本地按键、状态采集或现场触发组合。项目中可结合传感器、电表和平台策略形成照明、风机、水泵、阀门等设备联动。

产品图与接线示意

12通道产品面板

RC12 适合多回路照明箱和集中控制柜，可作为 RC 系列高通道数选型代表。

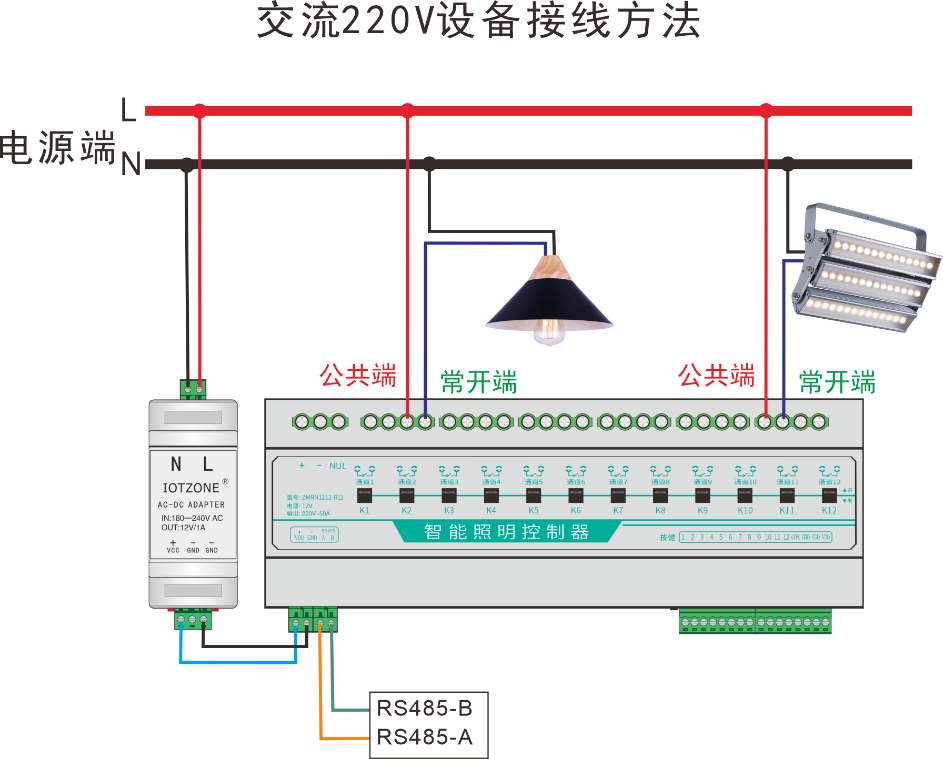

交流220V接线示意

接线图展示电源、RS485 和多路交流负载接入方式，便于理解控制柜布线。

适用场景

影院与展厅照明用于场灯、展厅灯光、分区照明和高功率灯具回路控制。

园区与楼宇控制用于公共照明、动力回路、楼层控制柜和设备电源管理。

泵阀与动力设备用于水泵、风机、阀门、接触器和辅助设备启停。

控制柜联网改造用于把原有开关回路接入 RS485 总线或远程管理平台。

技术参数与接口

系列型号	ZMRN0101-R1、ZMRC0202-R2、ZMRN0404-RC4、ZMRN0808-RC8、ZMRN1212-RC12
通道数量	1路、2路、4路、8路、12路
供电电源	12V，标配 12V/1A 电源方向
输出方式	独立 220V 无源输出
继电器参数	R1：10A 240V AC；R2/RC4/RC8/RC12：50A 277V AC 磁保持继电器
通信接口	RS485
通信协议	Modbus RTU
输入端口	R1：1路输入；R2：2路输入；RC4：4路输入；RC8：8路输入；RC12：12路输入
安装方式	35mm 标准 DIN 导轨安装
外壳尺寸	R1：100×55×35mm；R2：110×55×45mm；RC4：110×100×65mm；RC8：180×100×65mm；RC12：250×100×65mm

平台接入与可定制内容

可根据项目的设备或采集点数量、通信方式、控制逻辑、平台部署、接口对接和现场管理方式进行组合选型，适配智慧照明、智慧养殖、工业控制、能耗监测和设备远程运维项目。

协议控制与照明策略扩展

该类控制器可按项目需要与智慧照明协议控制、工业协议接入和物联网平台组合，适合影院场灯、展厅、园区、路灯、校园、医院和控制柜联网项目。

DMX512 与场景灯光可用于灯光系统与继电器回路的通道协同，适合场景灯、展厅灯光和文旅照明控制。

日出日落与离线定时路灯、园区和外围照明可按日出日落、偏移时间、离线定时和平台策略组织运行。

Modbus、MQTT 与平台接入可按设备型号和项目架构接入组态屏、上位机、客户平台或物联网集中管理系统。

负载选型与运维日志按阻性、感性、容性负载规划回路容量，并结合日志记录追踪动作来源和运行状态。

智慧照明协议方案工业协议接入方案

远程设备互控与跨区域联动

支持远程互控的型号与固件可把一个现场的输入、传感器或业务事件映射到另一地点的控制输出，形成一对一或一对多设备联动。可用于水塔与水泵、停车计数、仓库声光报警、农业灌溉和连锁门店设备管理。

查看远程互控方案

选型比较与系统组合

面向大功率回路开关，按实际负载与回路划分选择RC/R配置。控制回路规模、通信方式和本地操作需求应分别匹配，不以系列名称代替负载选型。

ZMRN0808-QC8 50A大功率磁保持继电器

QC8面向多回路大功率磁保持开关。按实际负载与控制回路选择，单纯亮度调节和用电量采集仍需对应调光及计量设备。

查看产品详情

ZMRN Q系列网络继电器控制器

按回路数量、负载性质与现场网络选择Q系列配置。需要蜂窝网络接入时比较4G系列，需要大功率回路控制时比较对应高功率产品。

查看产品详情

产品接入与应用详解

R1、R2与RC4/RC8/RC12分别承担什么任务

R/RC系列把单回路控制与多回路大功率控制组织在同一选型范围内。R1用于1路10A控制，R2用于2路50A磁保持继电器控制，RC4、RC8和RC12分别对应4、8、12路50A磁保持回路。可按照明区域、设备组和控制柜空间分配型号，既适合独立设备箱，也适合影院、展厅、园区和楼宇的集中照明柜。

低压控制与负载回路分层接入

控制器由对应直流电源供电，RS485连接上位机、触摸屏或网关，本地输入连接按钮或符合要求的现场触点；继电器输出用于对应负载回路。各通道公共端、常开端和输入公共端在设计中分别标识，避免混用。负载类型、启动电流、配电保护与电柜散热共同决定回路方案，继电器标称容量不能直接换算成所有灯具或电机的可接数量。

从本地按钮扩展到集中策略

与通道数对应的输入接口可承担本地操作或状态接入，RS485 Modbus RTU用于系统级控制。影院可按入场、放映、散场划分场灯组合，厂房可按工区或班次组织开关策略，园区可按配电箱分组。上位系统负责业务策略与日志，控制器负责对应输出执行；需要运行复核时，可增加电表或电流采集，把动作记录与用电变化对照查看。
