ZMRL QLR系列网络继电器控制器

贞明电子 ZMRL QLR 系列网络继电器控制器提供 4、6、24、32 通道型号，支持 12V 供电、RS485 Modbus RTU 通信和 220V 无源输出，适用于照明箱、楼宇控制和集中控制柜项目。

咨询 16605298829 返回产品中心

选型与采购

选择产品配置

含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。

采购说明与参考价格 →

整套系统可一并沟通供电、传感器、通信接入与平台部署需求。

产品定位

ZMRL QLR 系列面向 RS485 本地总线控制和多回路输出管理，适合楼宇照明、园区公共照明、学校宿舍、展厅灯光、弱电机房和集中控制柜项目。系列覆盖 4、6、24、32 通道，可按小型控制箱和高密度控制柜两类场景选型。

核心功能

4/6/8/12/16/24/32通道可选覆盖小型控制箱、中等回路控制箱和大点位集中控制柜三类项目。

12V供电标配 12V/1A 电源方向，适合弱电控制柜供电环境。

RS485 Modbus RTU通过 RS485 接入上位系统、PLC、网关或集中管理平台。

DIN导轨安装适合 35mm 标准 DIN 导轨安装，便于控制柜集成。

系统能力与落地方式

小型与高密度两类选型QLR4、QLR6 适合小型照明箱、设备箱和少量回路控制；QLR24、QLR32 适合设备或采集点数量多、回路集中在控制柜内的项目，便于集中布线、统一编号和持续维护。

与 QL / QCL / QC8 / Q 系列区分QLR 系列侧重 RS485 本地总线控制柜接入；QL 系列侧重 4G 远程控制；QCL 系列侧重 4G 与 RS485 的 4/8/12 通道 50A 磁保持控制；QC8 侧重 8 通道 50A 大功率回路；Q 系列覆盖更宽通道数的普通网络继电器控制器。

控制柜接线组织产品上、下端子按通道排列，适合在照明箱、楼层控制柜和弱电控制柜中按回路编号接线。项目实施时可结合柜内回路图、平台设备名称和通道名称建立统一台账。

总线和系统接入设备支持 RS485 Modbus RTU，可接入 PLC、网关、工控机和集中管理系统，满足本地总线控制和平台远程运维两类项目需求。

产品外观与端子布局

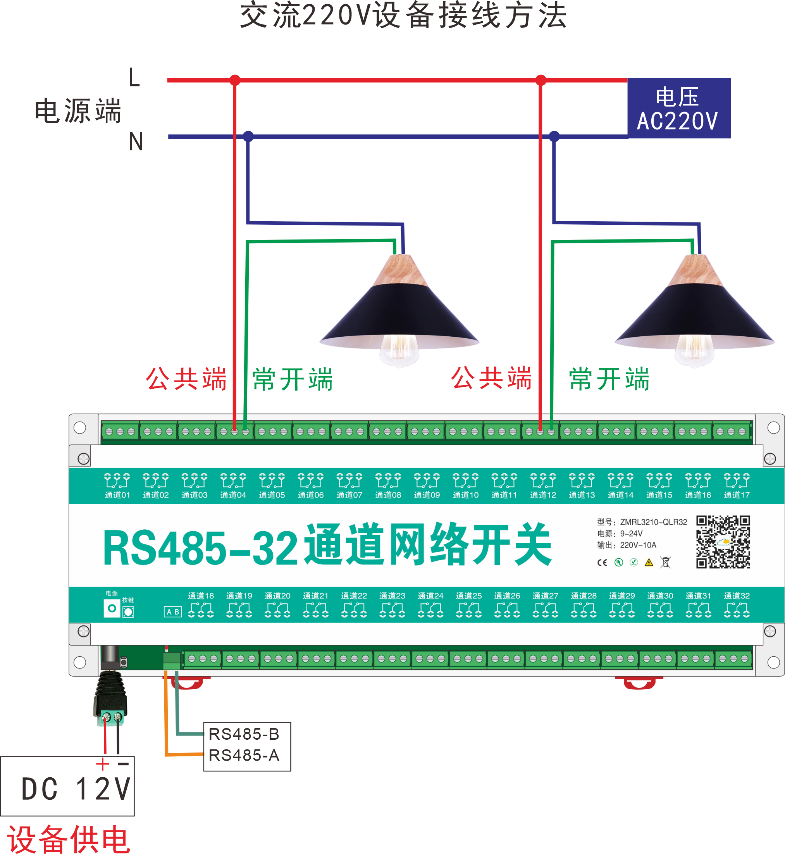

32通道面板图

32 通道型号适合大点位集中输出控制和控制柜集成。

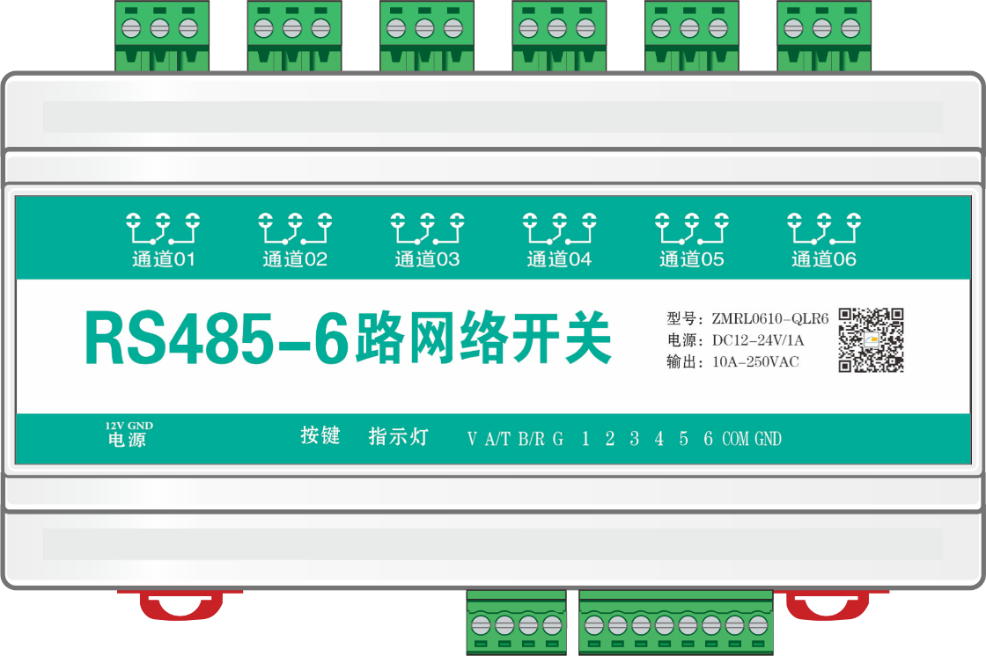

6通道面板图

QLR6 适合少量回路照明箱、设备箱和小型控制柜。

产品外观图

设备端子排列清晰，便于按回路编号和项目区域组织接线。

适用场景

楼宇与园区照明用于楼层、走廊、公共区域和园区照明回路集中控制。

学校宿舍控制柜用于宿舍楼公共照明、辅助设备和集中控制柜输出管理。

展厅与影院场景控制用于多区域灯光回路、设备电源和场景化控制。

弱电机房和控制柜用于多回路开关输出集中布线和统一管理。

技术参数与接口

系列型号	ZMRL0410-QLR4、ZMRL0610-QLR6、ZMRL0810-QLR8、ZMRL1210-QLR12、ZMRL1600-QLR16、ZMRL2400-QLR24、ZMRL3210-QLR32
输出通道	4个、6个、8个、12个、16个、24个或32个独立 220V 无源输出
输入端口	QLR4：4路输入和一组 RS485 输入；QLR6：6路输入和一组 RS485 输入；QLR8：8路输入和一组 RS485 输入；QLR12：12路输入和一组 RS485 输入；QLR16/QLR24/QLR32：一组 RS485 输入
继电器参数	10A 240V AC
供电电源	12V，标配 12V/1A 电源
安装方式	35mm 标准 DIN 导轨安装
外壳尺寸	QLR4：107×110×60mm；QLR6/QLR8：160×110×60mm；QLR12/QLR16：200×115×60mm；QLR24：250×110×60mm；QLR32：300×110×60mm

平台接入与可定制内容

可根据项目的设备或采集点数量、通信方式、控制逻辑、平台部署、接口对接和现场管理方式进行组合选型，适配智慧照明、智慧养殖、工业控制、能耗监测和设备远程运维项目。

协议控制与照明策略扩展

该类控制器可按项目需要与智慧照明协议控制、工业协议接入和物联网平台组合，适合影院场灯、展厅、园区、路灯、校园、医院和控制柜联网项目。

DMX512 与场景灯光可用于灯光系统与继电器回路的通道协同，适合场景灯、展厅灯光和文旅照明控制。

日出日落与离线定时路灯、园区和外围照明可按日出日落、偏移时间、离线定时和平台策略组织运行。

Modbus、MQTT 与平台接入可按设备型号和项目架构接入组态屏、上位机、客户平台或物联网集中管理系统。

负载选型与运维日志按阻性、感性、容性负载规划回路容量，并结合日志记录追踪动作来源和运行状态。

智慧照明协议方案工业协议接入方案

远程设备互控与跨区域联动

支持远程互控的型号与固件可把一个现场的输入、传感器或业务事件映射到另一地点的控制输出，形成一对一或一对多设备联动。可用于水塔与水泵、停车计数、仓库声光报警、农业灌溉和连锁门店设备管理。

查看远程互控方案

选型比较与系统组合

QLR系列按通道与硬件配置组织设备开关。对照所选型号的供电、输出与通信参数，再比较其他4G或以太网控制器，不跨型号套用额定值。

ZMRL QL系列4G网络继电器控制器

QL系列用于4G接入的多回路远程开关。按回路规模选择具体型号；磁保持输出需求与单路电量监测需求分别查看对应控制器。

查看产品详情

ZMRN Q系列网络继电器控制器

按回路数量、负载性质与现场网络选择Q系列配置。需要蜂窝网络接入时比较4G系列，需要大功率回路控制时比较对应高功率产品。

查看产品详情

产品接入与应用详解

回路密集柜体的RS485集中输出

QLR系列面向回路集中在同一控制柜或邻近柜体的场景，提供4、6、8、12、16、24和32路独立无源输出，继电器为10A 240VAC规格。小通道型号适合单设备箱或局部照明，高通道型号适合楼层、影院、展厅和公共区域集中控制。系统由RS485主站统一组织动作，现场可按柜号与通道编号逐路管理。
