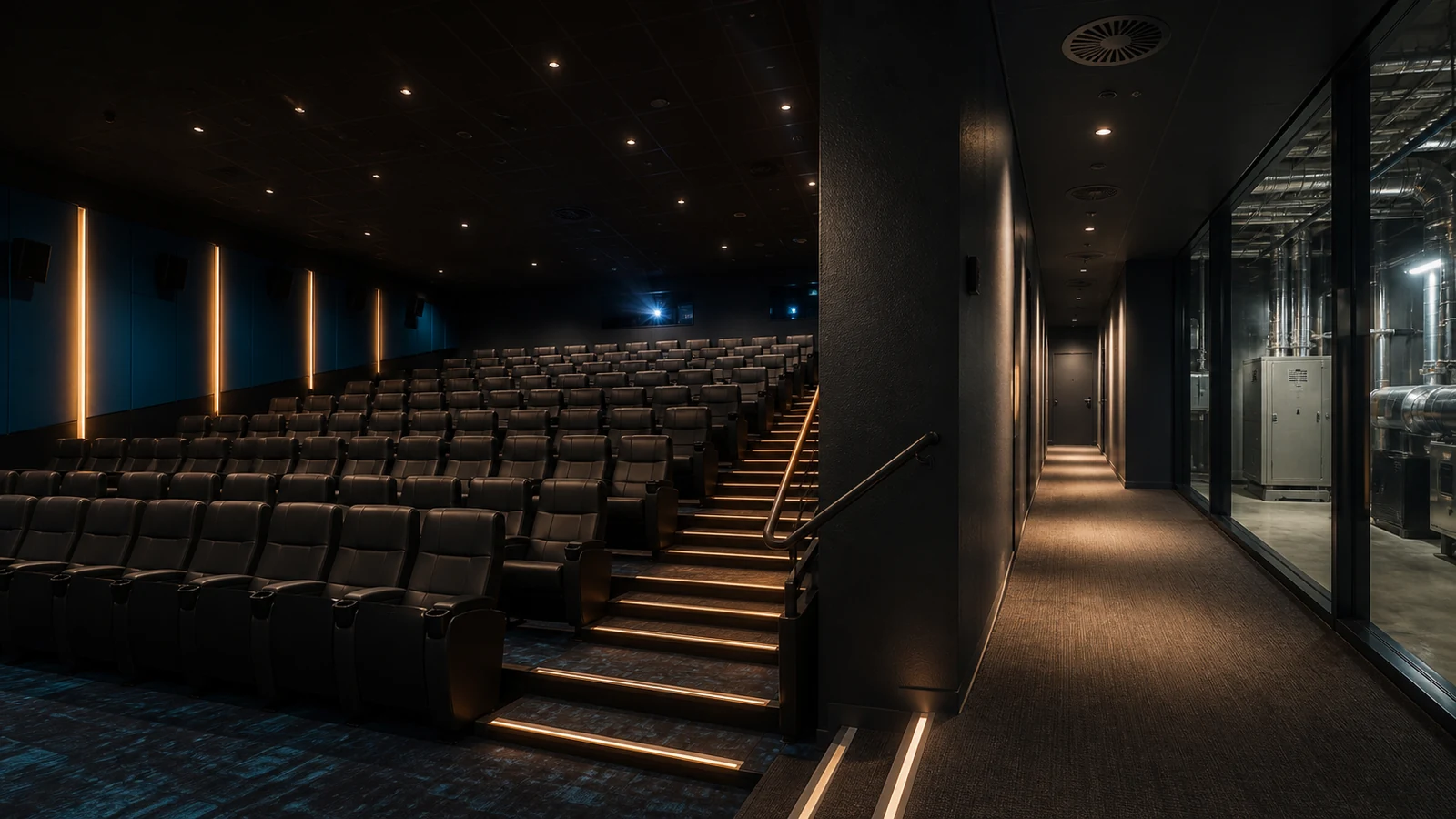

电影院灯光、空调和新风系统物联网应用案例

多厅影院的设备管理不只是“远程开关灯”，还涉及排片变化、观影舒适度、闭店巡检、设备故障和能源成本。通过贞明电子控制器、传感器采集模块、触摸显示面板、电力采集设备和物联网平台，可将灯光、空调、新风和能耗数据统一管理，形成分厅分区控制、环境联动、批量策略和远程运维能力。

咨询 16605298829返回案例
8厅测算以8个影厅为例，可接入灯光、空调、新风、环境和能耗等80个以上管理点位。
8.3%每厅每天减少1小时无效运行，按12小时营业日计算，单项设备运行时长可下降约8.3%。
5分钟散场、保洁、闭店等场景由平台策略切换，减少值班人员逐厅确认和重复开关时间。
24小时关键回路状态、能耗、报警和操作日志持续记录，方便追溯设备异常和未关闭回路。

项目背景

影院日常运营中，灯光、空调和新风往往分散在不同配电柜、机房和影厅区域。系统改造的价值在于把“设备是否开启”“环境是否合适”“能耗是否异常”“闭店是否漏关”放到同一套平台中管理。

设备分散，人工管理成本高多厅影院通常包含影厅、走廊、机房、售票区、公共区域等多个空间，灯光、空调、新风设备位置分散，人工巡检容易遗漏。
排片变化频繁，固定定时不够灵活工作日、周末、节假日、包场活动和临时调场的运行时间不同，单一时钟控制难以贴合真实运营节奏。
能耗缺少颗粒度，问题难定位如果只看总表，很难判断是哪一个影厅、哪一路照明、哪台空调或哪组新风设备存在长开、空开或低效运行。
环境体验影响观影感受温湿度、空气质量、新风量和设备运行状态如果不能联动，容易出现过冷、闷热、换气不足或无人区域无效通风。

方案架构

方案采用控制器执行、传感器反馈、面板交互、平台管理的结构，既能保留现场本地操作，也能实现远程批量管理和私有化部署。

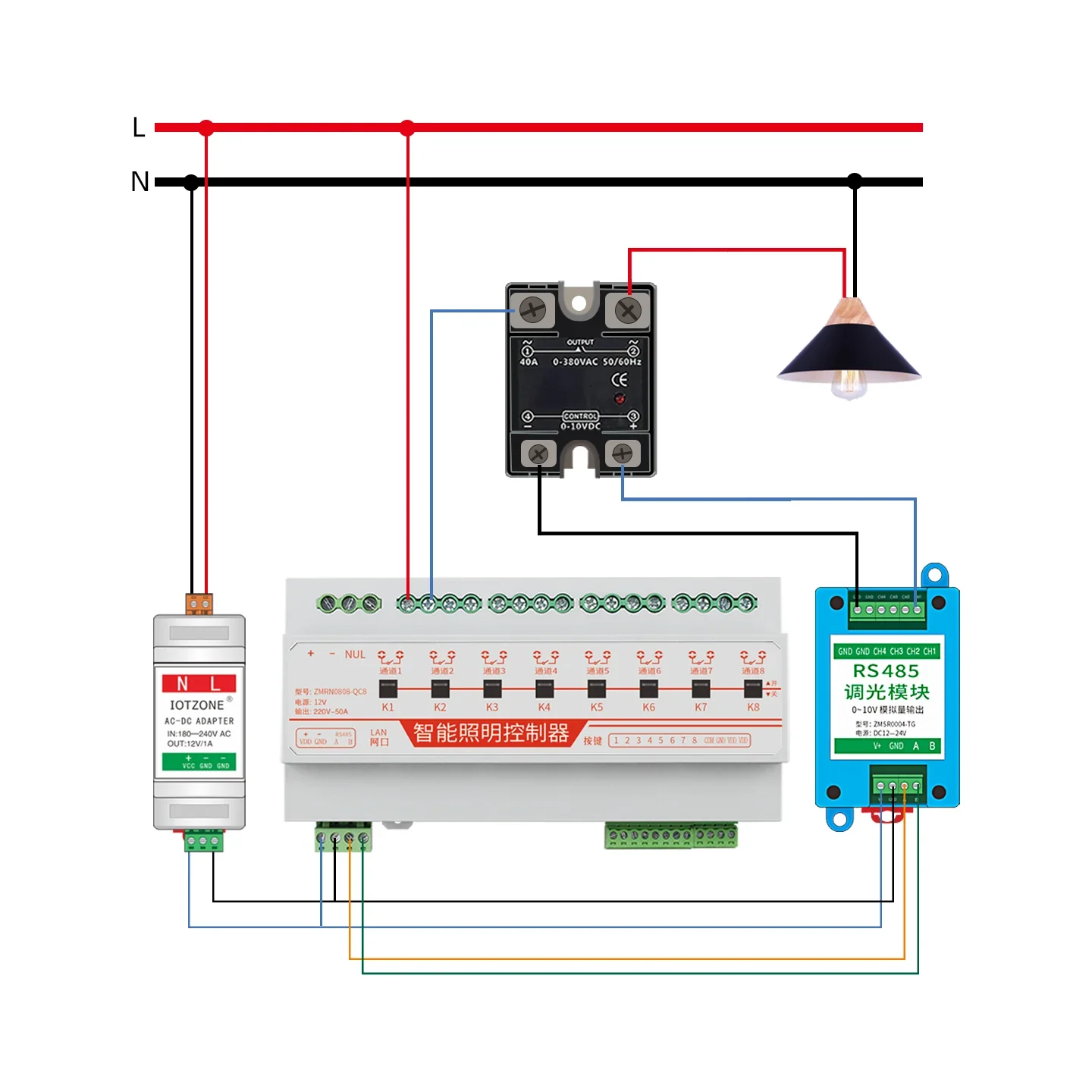

现场控制层通过贞明电子继电器控制模块、ZMRN0808-QC8、4G/以太网远程控制模块接入场灯、清洁灯、广告灯箱、空调启停、新风机组和风阀等设备。
传感器采集层通过传感器采集模块接入温湿度、CO2、压差、开关量、电压电流等数据，为空调、新风、报警和能耗策略提供判断依据。
本地交互层ZMLCD-86PANEL 86型RS485触摸显示面板可安装在值班室、机房或影厅入口，用于场景切换、状态查看和人工接管。
平台管理层物联网平台集中管理分厅分区、批量控制、定时策略、权限、报警日志、运行记录、能耗趋势和远程运维。

分系统应用

灯光系统主灯、场灯、通道灯、清洁灯、广告灯箱和公共区域照明按回路接入，可按检票、放映、散场、保洁、闭店等场景自动切换。
空调系统结合排片时间、影厅温湿度、营业时段和人工接管状态，实现开场前预冷预热、观影中舒适控制、闭场后延时关闭。
新风系统结合影厅占用状态、CO2、压差和时段策略控制新风机组或风阀，减少无人区域无效换气，同时保障重点区域空气品质。
能耗与运维通过电压电流采集、三相智能电表或电能质量分析设备监测重点回路，识别长开、异常波动、设备故障和用能高峰。

8厅影城点位测算

以下为8个影厅的示例测算，用于说明系统规模和管理颗粒度。实际项目可根据影厅数量、灯光回路、空调新风设备形式和传感器配置调整。

项目示例数量说明
影厅数量8个影厅适合中小型多厅影城的测算口径
灯光回路64-96路每厅按8-12路估算，含主灯、场灯、通道灯、清洁灯等
空调控制8-16路每厅1-2路启停或联动控制
新风控制8-24路按影厅、区域、机组或风阀划分控制点
环境采集24-40点每厅按温湿度、CO2、压差等信号按需接入
能耗采集8-20点照明、空调、新风和公共区域重点回路计量

典型运行策略

按排片和现场状态自动切换

平台可配置检票、放映、散场、保洁、闭店、节假日和人工接管等策略。放映时关闭清洁灯和部分主灯，保留通道与安全相关照明；散场后开启清洁照明并联动新风；闭店后执行全厅巡检、异常未关提醒和重点回路状态记录。

检票模式放映模式散场模式保洁模式闭店巡检空调预冷预热新风联动异常报警能耗报表远程运维

量化价值

影院物联网改造的收益来自减少无效运行、提升巡检效率、稳定环境体验和形成能耗闭环。以8厅影城测算，系统可从以下维度持续优化运营。

减少无效运行通过排片联动、闭店巡检和异常未关提醒，降低无人影厅灯光、空调、新风长时间运行的概率。
提高巡检效率值班人员可在平台或触摸面板查看各影厅设备状态，减少逐厅确认、人工台账和重复开关操作。
提升观影舒适度温湿度、CO2、压差等传感器数据参与策略判断，使空调与新风控制从“按时开关”升级为“按状态运行”。
形成能耗闭环重点回路电量、功率、电流和运行日志统一记录，便于比较不同影厅、时段和设备的用能差异。

贞明电子产品组合

项目可按影厅数量、设备回路、传感器点位、通信条件和部署方式组合选型。

  • ZMRN0808-QC8 8通道网络继电器控制器：用于影院场灯、公共区域照明和多回路设备集中控制。
  • 1通道4G网络控制器：用于分散点位、单路设备、不便布线区域或独立设备远程启停。
  • ZMLCD-86PANEL 86型RS485触摸显示面板：用于值班室、影厅入口或机房本地场景控制与状态显示。
  • 传感器采集模块：用于温湿度、CO2、压差、开关量、0-10V、4-20mA、电压电流等现场信号接入。
  • 三相智能电表与电能质量分析设备：用于重点回路能耗监测、功率分析和运行质量分析。
  • 物联网平台：用于分组管理、远程控制、定时策略、报警日志、权限管理、能耗趋势和私有化部署。

常见问题

原有影院配电和设备能否接入？可围绕原有灯光回路、空调启停、新风设备和配电柜进行分区接入，按现场线路、控制方式和安全要求配置对应模块。
传感器数据如何参与控制？温湿度、CO2、压差、电流等数据可作为策略判断条件，用于空调联动、新风控制、异常报警和能耗分析。
是否支持本地和远程同时管理？支持本地触摸面板、控制柜开关和平台远程管理组合使用，满足值班室、机房和远程运维多种操作入口。
能耗数据有什么价值？能耗数据可用于对比不同影厅、不同场次、不同设备的运行差异，帮助发现长开回路、异常负载和优化空间。

节能约30%的测算口径

在照明、空调、新风等高耗能设备具备分区控制、定时策略、场景联动和能耗监测条件时，可把“节能约30%”作为项目阶段性优化目标进行测算。该表述适用于原有人工开关、长时间满负荷运行、节假日策略缺失或无人区域持续运行等场景；实际结果取决于设备功率、运行时长、回路划分和策略执行情况。

30%优化目标用于方案测算和改造目标表达，并结合项目基线数据复核。
分区分时控制按房间、楼层、道路、回路、时段和节假日策略减少无效运行。
能耗数据闭环通过电表、电流采集和平台报表对比策略前后的能耗变化。
项目边界清晰需结合现场规模、负载功率、运行基线和运维制度进行评估。

用于影院设备集中控制与能耗管理

可根据影厅数量、灯光回路、空调新风设备形式、传感器点位和平台部署要求进行方案组合。
