12通道频率/占空比/脉冲计数采集仪
按被测信号区分频率、占空比与脉冲计数，适合计数和周期信号采集。电压波形采集与设备触点状态采集应选择各自对应的模块。
查看产品详情选型与采购
采购说明与参考价格 →选择产品配置
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
快速了解
通道8路电压采集
实时采样率每通道40/100/150/200kSPS
量程±5V或±10V，全部通道统一切换
采样数据16位有符号原始值
产品定位
ZMHADC-0816适用于设备测试、多点电压观察和原始波形分析。LCD用于设备状态与通道有效值，Web用于实时预览，Windows上位机接收原始采样；不同数据入口分别服务现场查看和精细分析。
核心能力与系统接入
实时原始采集
每通道可选择40、100、150或200kSPS，八通道组成采样数据，通过以太网UDP发送到上位机。
统一输入量程
全部通道统一设置为±5V或±10V。量程切换用于适配电压信号幅度，输入端不直接连接市电。
预览与分析分工
Web显示抽稀后的波形预览；频谱、边沿观察及原始数据保存使用上位机接收的数据。
脱机录波
TF卡使用FAT32并保存.ZRW原始录波文件，当前录波上限40kSPS；连续记录能力与存储卡性能及工况有关。
典型场景与运行方式
设备信号测试
同时观察多个电压信号的变化和时序，保留原始数据用于工程分析。
台架与实验采集
根据量程、采样率、网络吞吐和存储方式配置数据采集连接。
现场记录
用LCD核对运行状态及有效值，再按记录任务选择实时上位机或TF卡。
技术参数与接口
| 通道 | 8路电压采集 |
|---|---|
| 实时采样率 | 每通道40/100/150/200kSPS |
| 量程 | ±5V或±10V，全部通道统一切换 |
| 采样数据 | 16位有符号原始值 |
| 数据传输 | 以太网UDP |
| 本地与软件 | LCD、Web预览、Windows上位机 |
| TF录波 | 最高40kSPS，FAT32，.ZRW文件 |
选型比较与系统组合
面向多通道电压数据采集，按信号范围、采样需求和上位系统组织方案。频率计数和电能计量属于不同测量任务，应分别匹配设备。
ZMSG0101-SE6A3V三相用电监测系统
用于三相用电数据集中采集。按配电制式与回路边界区分整体三相监测、多个单相分路计量和电能质量分析。
查看产品详情产品接入与应用详解
01
按观测目标分配显示与数据通路

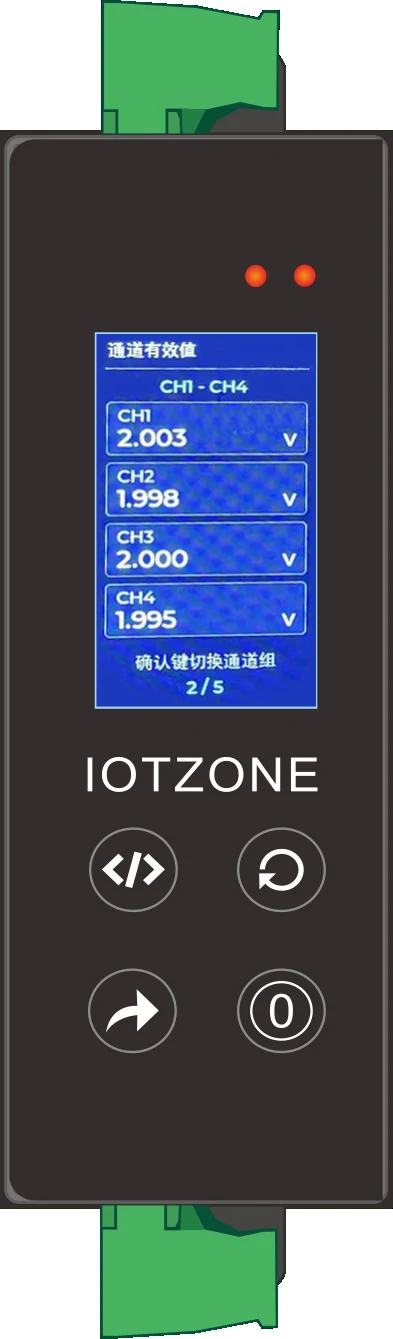

本机LCD适合现场核对采样状态和通道有效值，Web用于浏览器查看抽稀预览与运行状态，Windows上位机接收UDP原始数据用于波形分析。三种入口围绕同一采集任务分工，现场人员可先看数值与状态，分析人员再用原始数据查看细节。高速边沿与窄脉冲分析采用原始数据，预览曲线用于快速观察。
02
实时采集与TF录波分别规划
实时网络采集可选择每通道40、100、150或200kSPS；TF卡录波上限为40kSPS，录波期间UDP实时上报暂停。需要连续上位机数据时采用网络采集，需要脱机留档时采用FAT32存储卡和.ZRW文件。上位机可打开TF录波，并通过.adhw保存计算机采集结果，便于按测试任务管理原始数据。
03
八路波形与统计配合观察

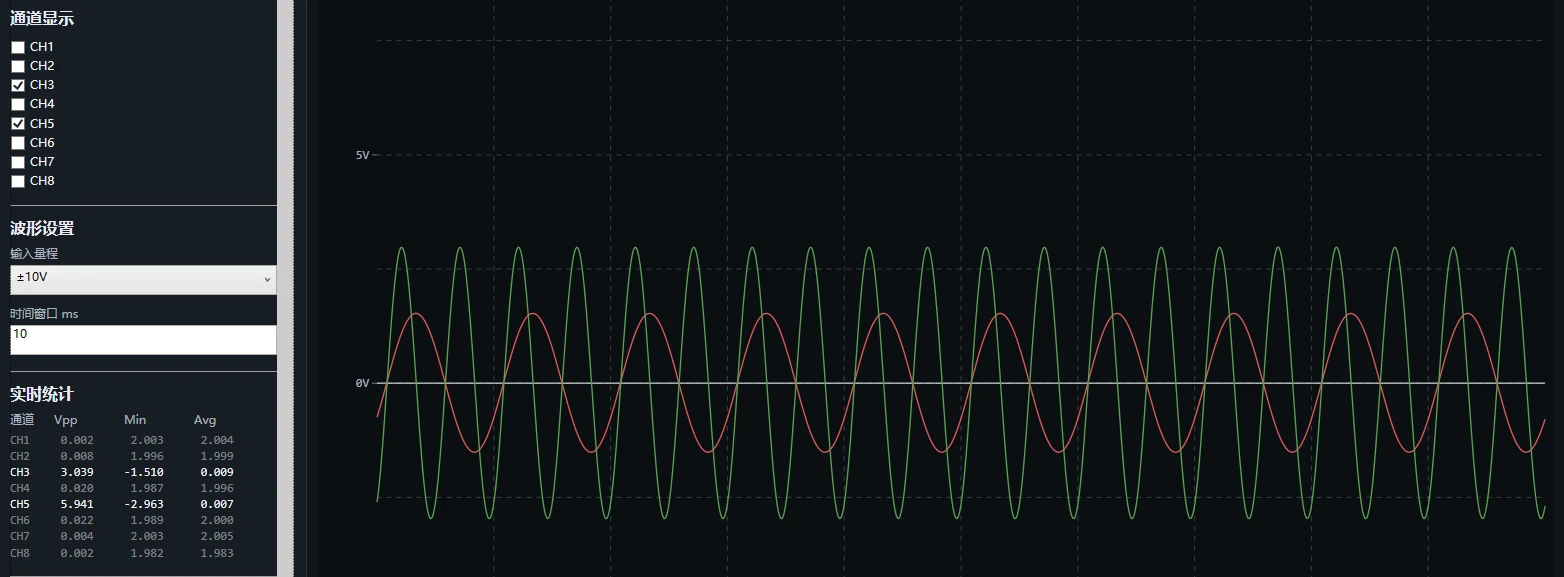

上位机可选择显示通道、调整时间窗口，并查看峰峰值、最小值和平均值等统计，配合滤波窗口与FFT频谱观察信号特征。多通道测试可按信号来源建立名称和接线记录，再用相同采样设置比较不同工况。全部通道统一采用±5V或±10V量程，选取量程时兼顾信号幅度和分析目标。
04
围绕测试任务组织网络与时间
设备可通过以太网接入测试电脑或交换机，支持静态地址及DHCP，UDP目标按接收电脑配置。NTP可选局域网服务器与外网域名，便于内网测试环境统一时间。研发、产线和现场记录可分别建立任务编号、通道表、采样率、量程和文件清单，使波形回放与测试条件能够对应，而不只保留一张屏幕截图。
选型常见问题
录波时上位机为什么没有实时UDP数据？
TF录波期间暂停UDP实时上报是设备的工作模式。采集任务可按实时网络接收或TF脱机录波选择，结束后用上位机回放相应录波文件。
可以接入现有测试软件吗？
可依据UDP原始数据协议适配MATLAB、LabVIEW或项目测试软件，接收端按通道组织、采样率、数据格式和记录方式建立数据传输流程。
常见问题
200kSPS是否可持续写入TF卡？
实时网络采集与TF录波是不同能力；TF录波当前上限为40kSPS。
16位数据是否代表16位有效精度？
不等同。16位指原始采样值格式，测量精度和有效分辨率不能由此直接推导。
各通道能否单独设置不同量程？
量程按全部八个通道统一切换，选择±5V或±10V。
