接线示意图
图中展示电源、RS485 和信号端接入方式，便于项目理解接线组织。
频率采集 · 占空比 · 脉冲计数 · RS485
12通道频率/占空比/脉冲计数采集仪
贞明电子12通道频率/占空比/脉冲计数采集仪支持12路数字信号频率、占空比和累计计数采集，配备LCD彩屏，支持隔离RS485 Modbus RTU 通信，适用于转速、脉冲和工业信号采集。
贞明电子12通道频率/占空比/脉冲计数采集仪支持12路数字信号频率、占空比和累计计数采集，配备LCD彩屏，支持隔离RS485 Modbus RTU 通信，适用于转速、脉冲和工业信号采集。
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
12通道频率/占空比/脉冲计数采集仪用于把现场脉冲、频率、占空比和累计计数信号接入 RS485 总线，适合转速检测、设备脉冲输出、流量脉冲、计数信号和工业状态量采集。
图中展示电源、RS485 和信号端接入方式，便于项目理解接线组织。

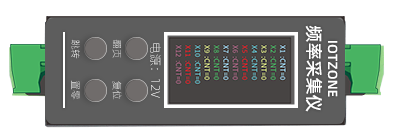

LCD 屏可用于现场查看各通道采集状态和计数数据。
| 输入路数 | 12路 |
|---|---|
| 输入类型 | NPN 输入 |
| 输入信号电压范围 | DC 6V-36V |
| 脉冲频率范围 | 100Hz-80KHz |
| 频率精度 | 5‰ |
| 占空比范围 | 0-100% |
| 占空比精度 | 5‰ |
| 通信接口 | 隔离 RS485 |
| 通信协议 | Modbus RTU |
| 供电电源 | 12V |
可根据项目的设备或采集点数量、通信方式、控制逻辑、平台部署、接口对接和现场管理方式进行组合选型，适配智慧照明、智慧养殖、工业控制、能耗监测和设备远程运维项目。
按被测信号区分频率、占空比与脉冲计数，适合计数和周期信号采集。电压波形采集与设备触点状态采集应选择各自对应的模块。
面向多通道电压数据采集，按信号范围、采样需求和上位系统组织方案。频率计数和电能计量属于不同测量任务，应分别匹配设备。
查看产品详情输入模块负责触点与设备状态采集，不承担负载驱动。按输入点数与控制柜分布选型，需要同时开关设备时另配输出控制器。
查看产品详情12通道采集仪把多个数字信号集中接入。频率描述单位时间内的脉冲变化，占空比描述一个周期中有效电平所占比例，累计计数描述已接收脉冲数量。现场可按转速脉冲、流量脉冲或设备计数用途分别命名，再由上位系统按对应换算关系转换成转速、流量或数量，避免把不同物理量直接混用。
设备采用NPN输入，信号电压范围DC6–36V，通过隔离RS485 Modbus RTU向PLC、组态屏或网关提供数据。接入前按信号源核对输出类型、电平、公共端以及频率范围，并为每路建立端子与设备对应。它用于单路数字信号频率和计数采集，不应把普通脉冲计数能力直接等同于多相编码器位置解算或运动闭环控制。
本机LCD便于现场查看通道状态，上位系统可按采样周期读取频率、占空比和计数，再建立趋势或生产统计。转速换算需要每转脉冲数，流量累计需要脉冲当量，产线计数需要明确有效触发含义。把这些换算参数与设备名称一起记录，便于设备更换、停机判断和统计方式维护，也能减少只有寄存器数值而缺少业务含义的情况。
需要结合信号源每转产生的脉冲数，由PLC或上位系统按对应关系换算，不能直接把频率数值作为转速。
本设备用于频率、占空比和脉冲计数采集；编码器多相位置解算或运动控制需要相应专用设备。
可按现场设备、通信条件、控制策略和平台部署方式进行组合配置。
