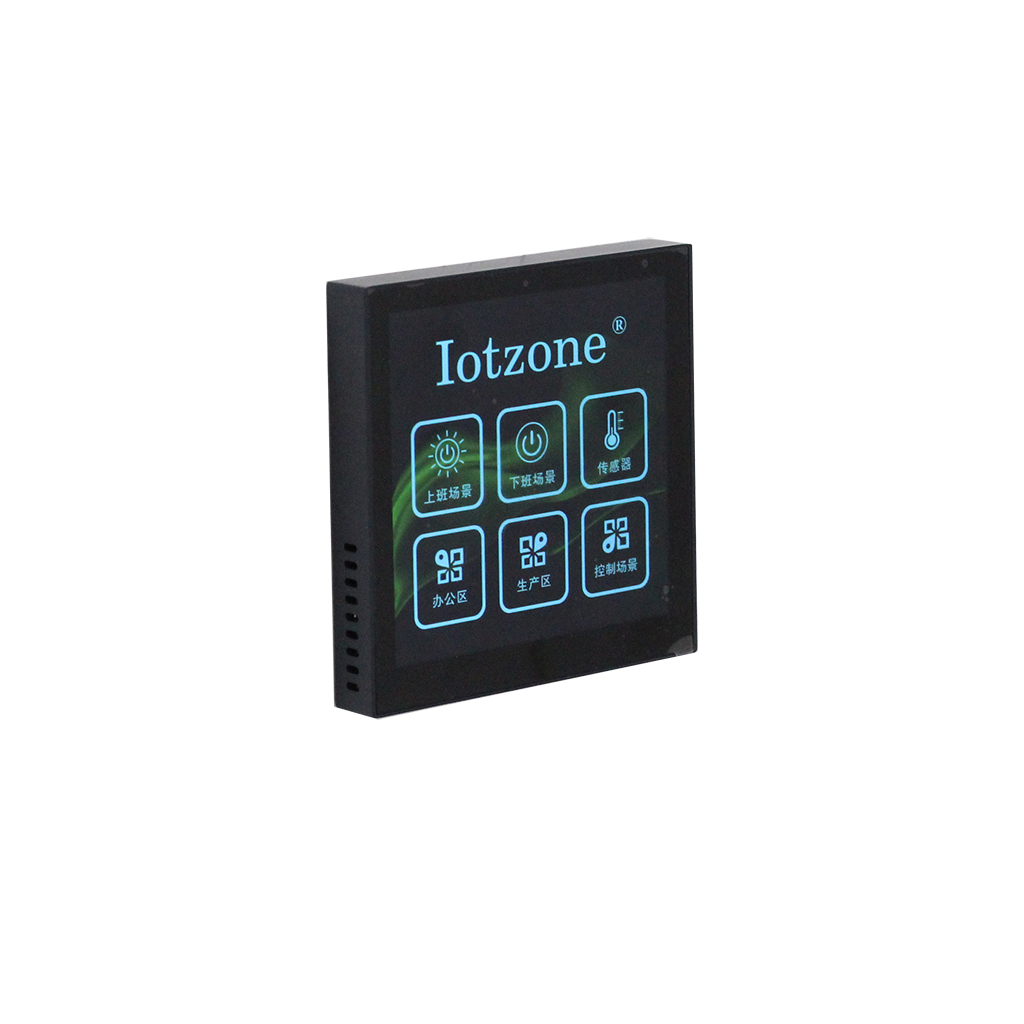

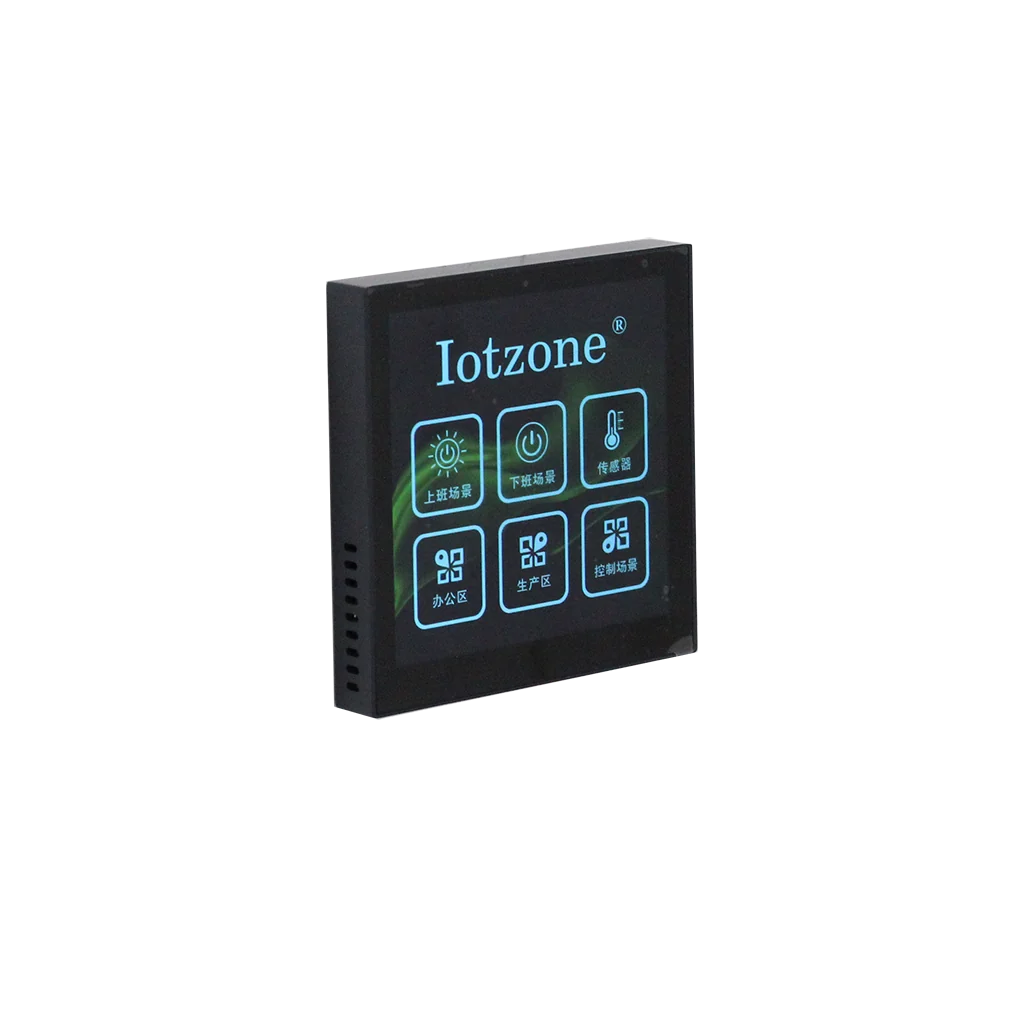

ZMLCD-86PANEL 4.0寸触摸显示面板
同系列RS485电容触摸显示面板，可按尺寸、安装方式和显示内容组合选型。
4寸 · 7寸 · 7寸双86 · 10寸 · RS485 · 电容触摸
ZMLCD触摸显示面板系列
ZMLCD 触摸显示面板系列覆盖 ZMLCD-86PANEL 4.0寸、ZMLCD 7寸、ZMLCD 7寸双86和 ZMLCD-M01010 10寸屏，均支持电容触摸、RS485通信、4.5-30V供电、旋转安装显示、本地图片下载和屏幕固件升级，适用于智慧照明场景控制、楼宇园区面板、设备人机交互、传感器数据显示和本地运维操作入口。
选型与采购
采购说明与参考价格 →选择产品配置
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
比较型号配置与参考价格
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
产品定位
ZMLCD系列用于需要本地显示、本地触摸操作和RS485通信的人机交互项目，可与照明控制器、继电器模块、传感器采集模块、设备主板和物联网平台配合，形成现场面板、远程平台和控制设备之间的交互入口。
多尺寸同系列覆盖4.0寸86面板、7.0寸嵌入式屏、7.0寸双86屏和10.0寸大屏，可按安装空间、可视距离和交互内容选择。
RS485本地通信通过RS485与控制器、继电器模块、传感器采集模块或设备主板通信，适合现场面板和本地控制入口。
电容触摸交互支持触摸操作、状态显示、场景选择、分区控制和设备页面切换，适用于工业和楼宇现场触摸屏操作。
界面与功能适配可围绕智慧照明、设备控制、传感器显示、运维入口和项目视觉风格进行界面内容适配。
型号与尺寸
| 型号 | 屏幕尺寸 | 分辨率 | 产品尺寸 | 有效显示区 | 端子规格 | 典型选型方向 |
|---|---|---|---|---|---|---|

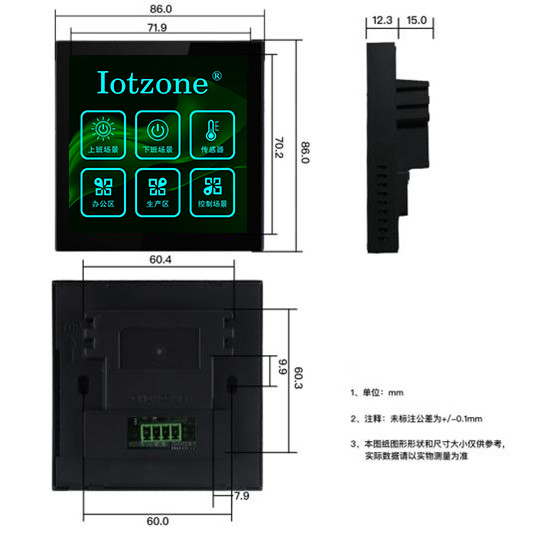

| ZMLCD-86PANEL | 4.0寸 | 480×480 | 86.0×86.0×27.3mm | 71.9×70.2mm | 3.81-4P端子 | 86盒墙面安装、场景控制面板 |
| ZMLCD 7寸屏 | 7.0寸 | 800×480 | 210×149.8×26.3mm | 153.2×85.7mm | 3.81-6P端子 | 机柜嵌入、设备面板、较大信息显示 |
| ZMLCD 7寸双86屏 | 7.0寸 | 800×480 | 184×118×23.2mm | 153.7×86.2mm | 3.81-6P端子 | 双86安装、楼宇和园区墙面控制 |
| ZMLCD-M01010 | 10.0寸 | 600×1024 | 280.5×191.5×34.0mm | 222.6×125.3mm | PH2.0-4P端子 | 大屏显示、集中控制、值班室或设备端面板 |
产品展示

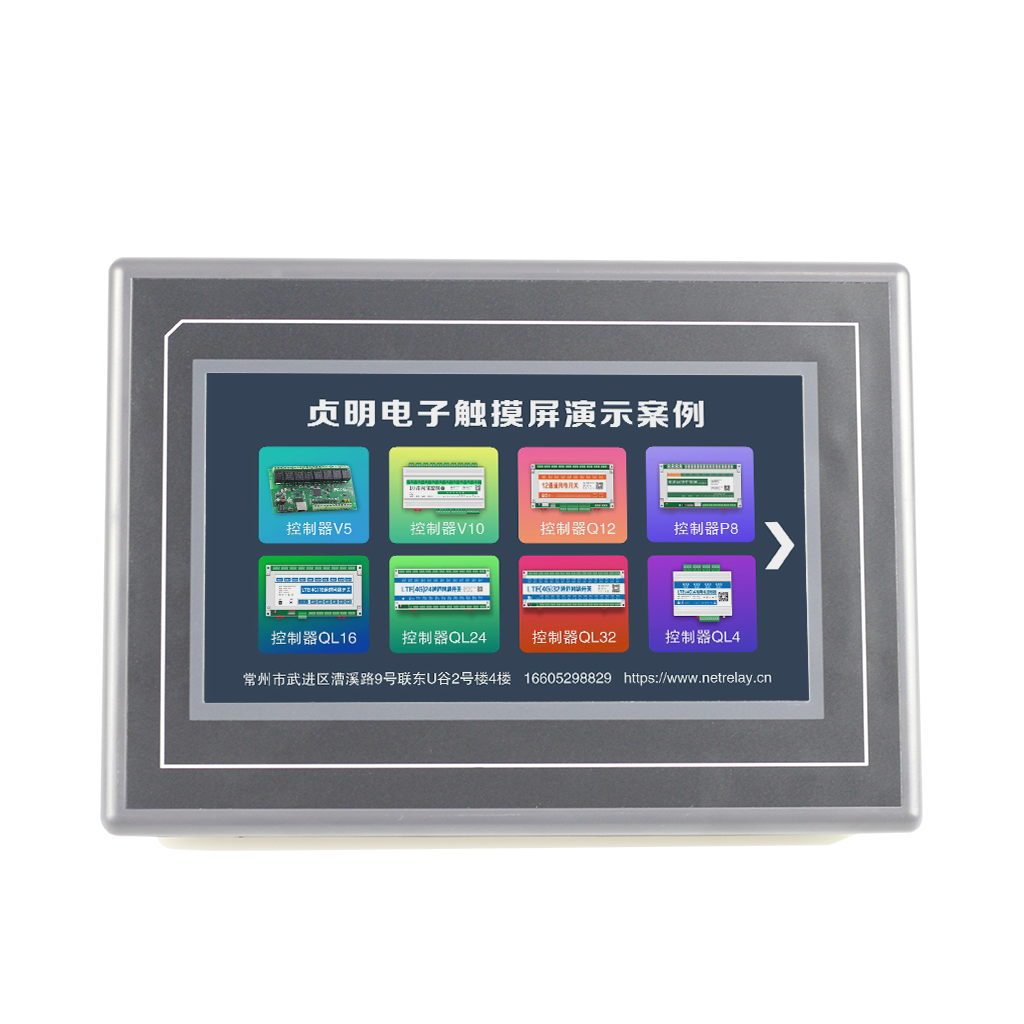

ZMLCD 7寸触摸显示屏
同系列RS485电容触摸显示面板，可按尺寸、安装方式和显示内容组合选型。

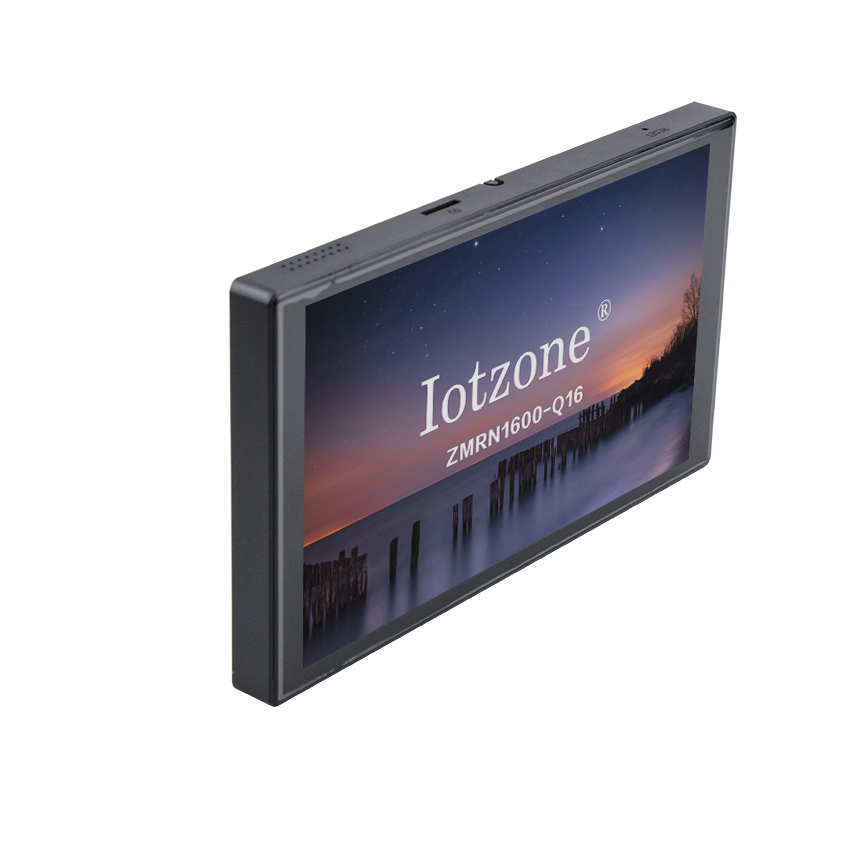

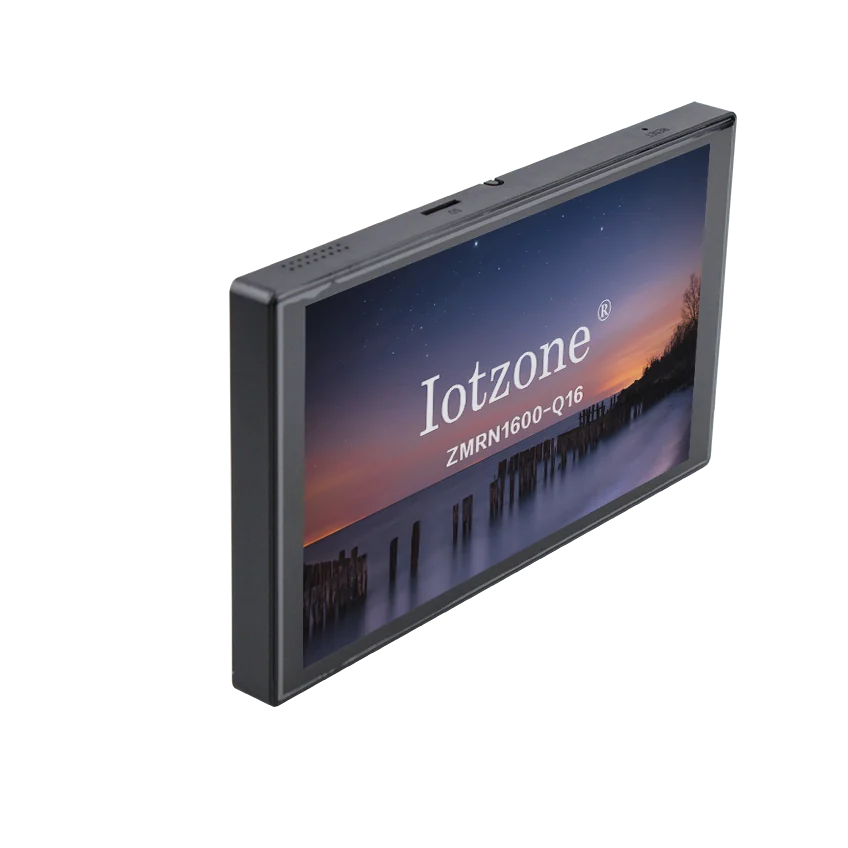

ZMLCD 7寸双86触摸显示屏
同系列RS485电容触摸显示面板，可按尺寸、安装方式和显示内容组合选型。

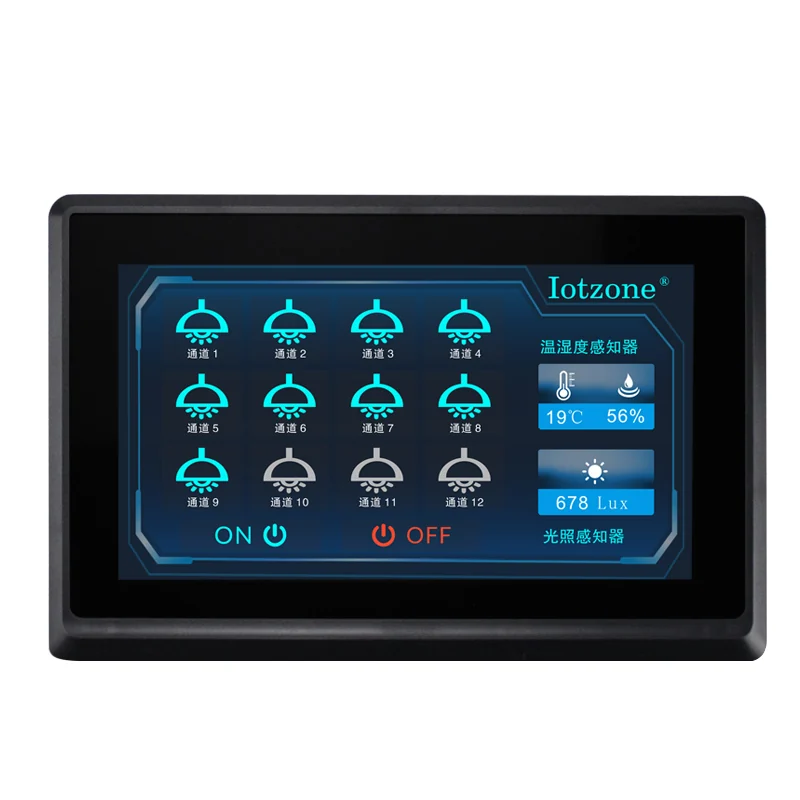

ZMLCD-M01010 10寸触摸显示屏
同系列RS485电容触摸显示面板，可按尺寸、安装方式和显示内容组合选型。
适用场景

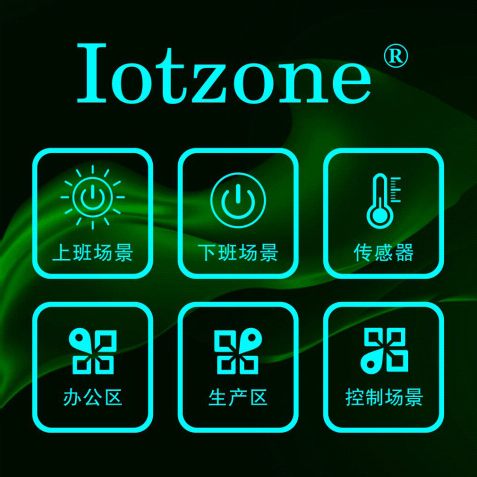

智慧照明场景面板用于影院场灯、展厅、园区、校园、医院、文旅照明等场景切换、分区控制和状态显示。
楼宇与园区本地控制作为楼层、会议室、值班室、设备间或公共区域的本地操作入口，配合远程平台统一管理。
设备人机交互用于控制柜、设备主板、采控终端和传感器数据显示，形成现场操作和状态反馈界面。
私有化项目界面结合项目图标、区域名称、设备名称、运行状态和控制策略，形成客户现场专用操作页面。
共同技术参数
| 核心处理器 | 400M SOC处理器 |
|---|---|
| 触摸方式 | 电容触摸 |
| 安装方向 | 支持0、90、180、270度旋转安装显示 |
| 存储空间 | 128Mbit |
| 供电电压 | 4.5-30V |
| 通信方式 | RS485 |
| 通信波特率 | RS485：1200～115200bps，典型波特率9600bps |
| 图片本地下载 | SD卡、串口；10寸屏支持SD卡、串口、U盘 |
| 固件升级 | 支持本地升级，并支持用户主板通过串口升级屏幕固件 |
| 工作温度 | -20～70℃ |
| 存储温度 | -30～80℃ |
接口与安装
| 型号 | 接口定义 | 端子规格 |
|---|---|---|
| 4.0寸86面板 | GND、VCC、A、B | 3.81-4P端子 |
| 7.0寸屏 | GND、A、B、TXD、RXD、VCC | 3.81-6P端子 |
| 7.0寸双86屏 | GND、NC、NC、A、B、VCC | 3.81-6P端子 |
| 10.0寸屏 | RS485与电源端子 | PH2.0-4P端子 |
可定制内容
- 界面图标、页面布局、区域名称、设备名称、场景名称和显示内容可按项目需求适配。
- 可配合智慧照明、继电器控制、传感器采集、能耗监测和设备主板形成现场本地操作入口。
- 可根据安装空间选择86盒、双86、嵌入式机柜或大尺寸面板形态。
触摸屏与控制系统组合方案

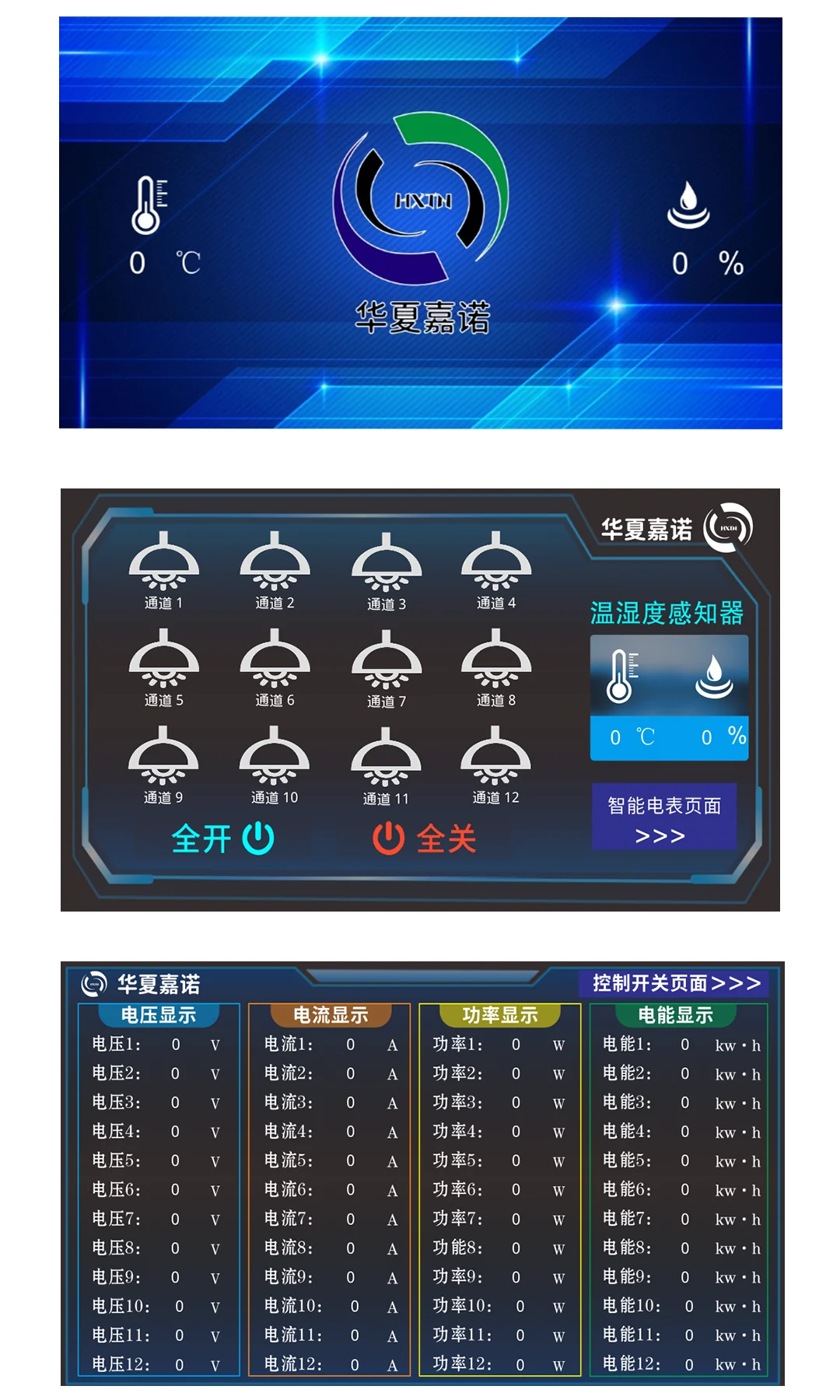

ZMLCD可围绕照明分区、独立通道、全开全关、调光、设备分组、场景切换、权限入口、环境数据和能耗数据组织项目界面，并与继电器控制器、ZMSR0004-1G调光模块、RS485传感器、电能采集设备及物联网平台组合。
选型比较与系统组合
触摸面板用于现场控制界面、状态显示和场景操作。回路负载由控制器承担，环境与能耗数据由采集设备提供，再按使用场景组织界面。
RS485智能86开关面板
面板承担墙面操作与场景入口，继电器控制器承担负载开关。按本地操作位置、按键数量和控制回路规划面板，再组合联网控制与调光。
查看产品详情ZMRN0808-QC8 50A大功率磁保持继电器
QC8面向多回路大功率磁保持开关。按实际负载与控制回路选择，单纯亮度调节和用电量采集仍需对应调光及计量设备。
查看产品详情产品接入与应用详解
01
按墙面、双86与控制柜选择屏幕形态
ZMLCD系列覆盖4寸86面板、7寸、7寸双86和10寸电容触摸屏。4寸适合墙面紧凑场景入口，双86便于对应墙面安装位置，较大屏幕适合集中显示更多回路、区域和测点。选型把安装方式、可视距离、常用操作和页面信息量一起考虑，让触摸屏承担清晰的现场任务，而不是把所有平台功能压进一页。
02
本地页面连接控制器、传感器和电表
RS485用于与相匹配的控制器、传感器和仪表交换数据。照明页面可显示区域开关与场景，环境页面可显示温湿度和对应测点，设备页面可汇总运行与故障状态。每个按钮和显示值都应对应明确设备、通道及协议含义，触摸屏负责交互，继电器负责负载执行，采集设备负责测量，各层分工清楚便于项目维护。
03
按使用流程组织定制界面
界面可按区域、设备和场景组织，先让人员找到当前管理对象，再进入单路操作、亮度、环境或能耗详情。工程交付可配合品牌、图标、文字、页面层级与操作权限，确保多块屏幕使用一致命名。会议室、展厅和楼宇侧重场景入口，工业设备侧重状态与操作，房车或独立设备侧重空间受限下的信息呈现。
04
屏幕型号与控制系统能力分别选配
屏幕尺寸和安装形态决定显示与交互方式，实际可控制回路、调光类型和可读取测点由所接控制器、采集设备与协议共同决定。可先形成设备表、点位表与页面草图，再把常用场景、异常提示和维护信息映射到页面。这样能够明确触摸屏、现场硬件和平台的职责，适合既有系统改造，也便于分阶段增加页面与设备。
选型常见问题
屏幕越大是否代表可以直接控制更多强电回路？
屏幕负责显示和交互，回路数量与负载能力由配套控制器决定，二者应分别选型。
能否显示环境和电量数据？
可与协议匹配的传感器、电表或采集设备组合，在定制页面显示对应实际测点。
能否配合项目品牌与操作习惯定制？
可按项目配合品牌、页面、图标、场景和数据交互设计，设备与点表共同确定功能范围。
常见问题
这几款产品为什么合并介绍？它们同属ZMLCD触摸显示面板系列，核心能力一致，主要区别在屏幕尺寸、分辨率、外形尺寸、端子规格和安装形态。
如何选择4寸、7寸和10寸？4寸适合墙面场景控制，7寸适合设备面板和中等信息量显示，7寸双86适合双86墙面安装，10寸适合集中控制和较大信息展示。
是否只能用于照明？不是。除智慧照明外，也可用于设备控制、传感器数据显示、控制柜面板、楼宇区域控制和平台本地操作入口。
界面内容能否按项目调整？可以。可按项目控制对象、显示内容、图标风格、场景名称和操作逻辑进行界面适配。
用于智慧照明和设备本地交互项目
可根据屏幕尺寸、安装方式、RS485通信、显示内容和现场控制逻辑进行触摸面板方案配合。
