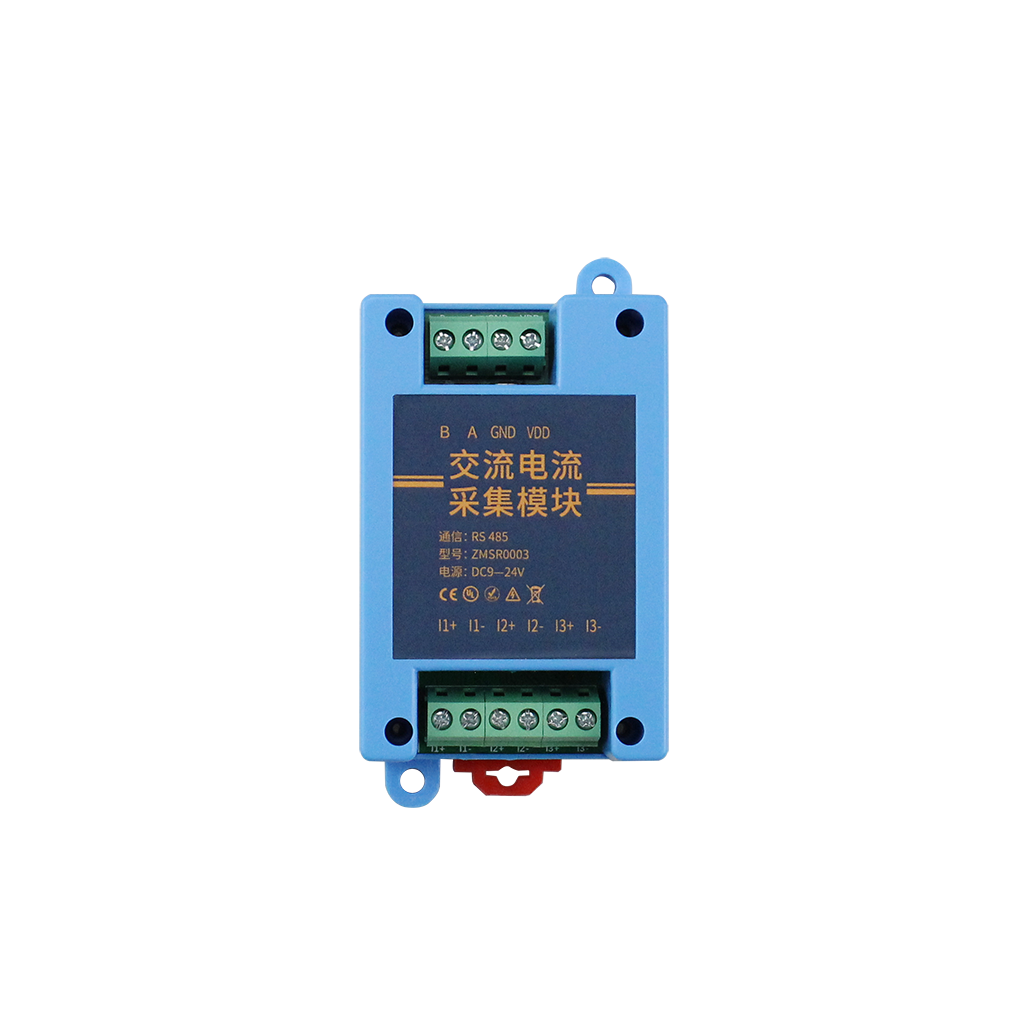

模块正面外观
模块端子布局清晰，适合控制柜、采集箱和现场设备配套安装。
3通道电流采集 · RS485 · Modbus RTU · 能耗监测
3通道RS485交流电流采集模块
3通道RS485交流电流采集模块，0–120A AC量程、9–24V DC供电，支持Modbus RTU。用于三相回路或三台设备运行电流监测，可接PLC、工控机或网关。
3通道RS485交流电流采集模块，0–120A AC量程、9–24V DC供电，支持Modbus RTU。用于三相回路或三台设备运行电流监测，可接PLC、工控机或网关。
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
3通道RS485交流电流采集模块用于采集三路独立交流电流信号，并通过 RS485 Modbus RTU 输出数据，适合设备运行电流监测、能耗采集和工业控制系统对接。
模块端子布局清晰，适合控制柜、采集箱和现场设备配套安装。
产品采用模块化结构，便于导轨或面板固定方式集成到现场系统。

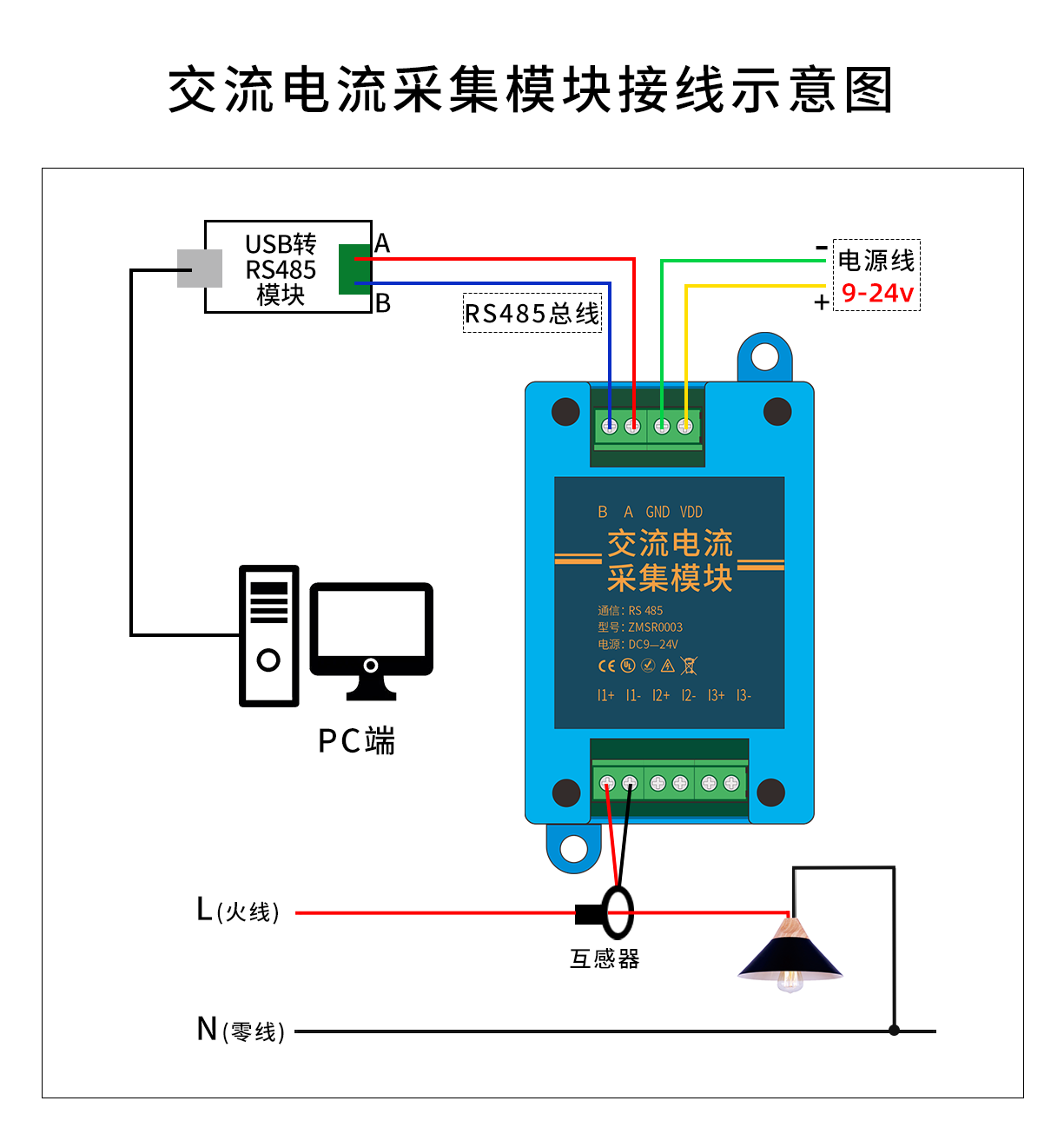

通过电源端、RS485 通信端和三路电流采集端接入控制器、网关或上位系统。
| 采集通道 | 3通道独立交流电流采集 |
|---|---|
| 电流量程 | 0-120A AC |
| 通信接口 | RS485 |
| 通信协议 | Modbus RTU |
| 供电方式 | 9-24V DC |
| 安装方式 | 35mm DIN 导轨或面板固定 |
| 端子定义 | VCC、GND、I1、I2、I3、485A、485B |
可根据项目的设备或采集点数量、通信方式、控制逻辑、平台部署、接口对接和现场管理方式进行组合选型，适配智慧照明、智慧养殖、工业控制、能耗监测和设备远程运维项目。
电流采集用于观察设备负载和运行状态。若项目还需要电压、功率、电量或分路费用分析，应比较完整电能采集与多回路计量产品。
按三相接线制式、直入或互感方式选择计量配置。分路统计与电能质量诊断是不同数据目标，可继续比较多回路采集与电力终端。
查看产品详情适合把多个单相回路分别计量，而非只看配电总量。按实际分路、互感器与平台统计维度规划，三相整体监测可比较三相采集系统。
查看产品详情3通道RS485交流电流采集模块适合把风机、水泵、照明或设备支路的电流接入管理系统。三个通道分别对应三个测量点，项目可按设备或回路命名，再通过电流变化观察启动、停机和运行趋势。它适合补充开关控制后的运行信息；需要电压、功率和累计电量时，可选择相应电能采集设备，保持电流监测与完整计量的功能区分。
模块以9–24V直流供电，通过RS485 Modbus RTU向电脑、PLC或网关提供数据。测量侧按通道连接匹配的电流互感器，通信侧连接A、B及对应参考端。建立互感器、回路、通道和量程对应表后，上位系统可把原始读数转换为可理解的设备电流，避免接线正确但回路名称、倍率或测点含义不一致。
平台可把控制动作的时间与电流变化对应查看：计划开启后电流是否出现、关闭后是否仍有用电、不同班次或区域的运行趋势是否相近。阈值和判断窗口按负载正常工作特征设置，电流偏离可作为运维线索，再结合现场状态和保护装置进行排查。模块负责采集，报警与报表可由PLC、网关或平台按项目组织。
完整电量计算还需要相应电压、功率因数和计量处理，项目需要电量时应选择电能采集模块或电表。
可以将风机回路电流与启停记录关联查看，报警阈值与判断时间按风机及现场运行特征配置。
