16路/32路开关量输入模块
输入模块负责触点与设备状态采集，不承担负载驱动。按输入点数与控制柜分布选型，需要同时开关设备时另配输出控制器。
查看产品详情选型与采购
采购说明与参考价格 →选择产品配置
含税参考价，支持议价；报价按所选配置、数量与交付需求沟通。全部商品质保3年。
整套系统可一并沟通供电、传感器、通信接入与平台部署需求。
快速了解
输出8路继电器NC/COM/NO
输入8路
供电DC12V
网络以太网
产品定位
ZMRN1016S3-V5为控制柜提供集中输入输出，可将按钮、设备状态和多路开关操作组织到网络控制系统。
核心能力与系统接入
继电器触点
各路提供NC、COM、NO，用于常闭或常开控制回路，触点不向负载提供电源。
输入采集
8路输入可接匹配的现场信号，支持状态查看与控制逻辑组合。
四种输出模式
开关用于保持，点触用于短时动作，互锁用于成组逻辑，翻转用于单键状态切换。
集中操作

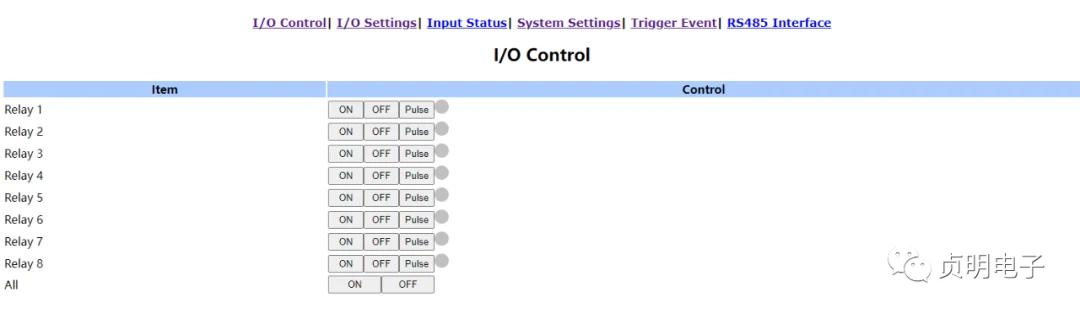

手机、WEB及PC软件用于命名、按星期定时和集中管理；RS485接口按对应协议接入。
典型场景与运行方式
控制柜
集中管理多路设备启停和现场状态。
照明与辅助回路
将通道名称映射到区域或设备，配合定时及本地控制。
技术参数与接口
| 输出 | 8路继电器NC/COM/NO |
|---|---|
| 输入 | 8路 |
| 供电 | DC12V |
| 网络 | 以太网 |
| 接口 | RS485 A/B |

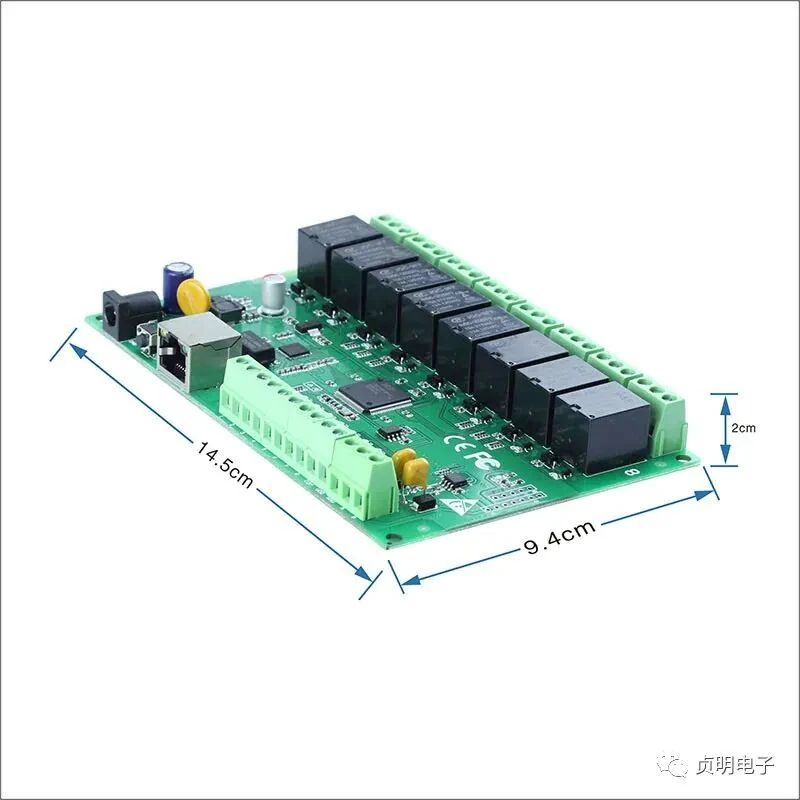

| 外形 | 约145×94×20mm裸板 |
选型比较与系统组合
现场同时需要输入状态与以太网输出控制时，可按通道和运行模式组织配置。大量触点集中采集或不同规模输出控制可比较独立输入模块和Q系列。
ZMRN Q系列网络继电器控制器
按回路数量、负载性质与现场网络选择Q系列配置。需要蜂窝网络接入时比较4G系列，需要大功率回路控制时比较对应高功率产品。
查看产品详情产品接入与应用详解
01
八路输入输出形成回路台账
八路继电器与八路输入适合控制柜内多回路集中接入，可分别映射照明、接触器线圈、设备启停和状态反馈。设备与通道自定义名称与柜内标签一致，便于操作、定时和维护使用同一识别方式。裸板安装空间同时考虑绝缘固定、端子接线和网线引入，DC12V控制电源与负载电源分别规划。
02

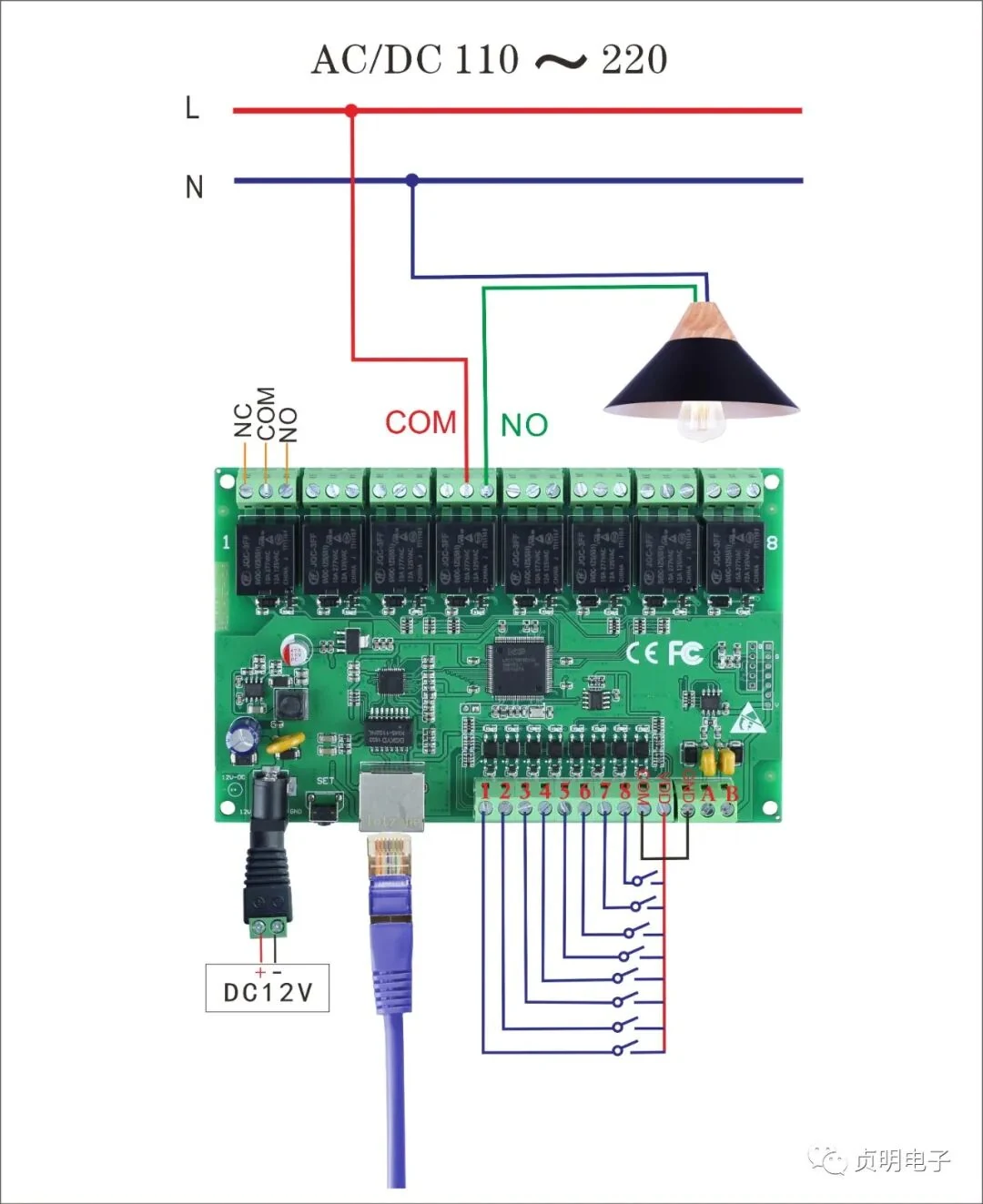

NC、COM、NO对应不同开关关系
每路继电器提供常闭、公共端和常开端，可按需要选用COM与NO或COM与NC形成负载控制关系。触点负责接通和断开，负载由自身电源供电；输入端用于匹配的按钮或反馈信号。将输出用途与对应输入状态关联后，可在集中管理时区分发出命令、继电器状态和外部设备反馈。
03
输出模式和星期日程按任务配置
保持型开关适合持续通断，点触用于短时启动或复位，翻转用于单键切换，互锁用于成组选择逻辑。通道可按用途分配模式，再结合星期与时刻安排日常任务。手机、WEB和PC入口共用明确的设备名称与通道清单，便于办公区域、场馆和辅助设备按班次管理，也便于临时操作与常规日程衔接。
选型常见问题
裸板装柜怎样安排接线与维护空间？
围绕DC12V供电、以太网、继电器端子和输入端子分别安排走线，采用可靠固定与绝缘防护，并保留网线插拔及端子操作空间。
怎样区分控制命令和设备反馈？
输出通道表达开关请求或继电器状态，输入通道可接对应的设备反馈；平台名称与回路台账将两者关联，便于观察实际运行。
常见问题
是否提供负载电源？
继电器触点提供开关功能，负载电源按回路独立配置。
能否套用QC8的50A参数？
不能，两者硬件和接口规格分别选型。
