快速了解
颜色红、黄、绿
控制方式开关量或RS485，按版本选择
RS485协议Modbus RTU
显示方式单色、组合、闪烁
产品定位
三色灯作为现场状态输出设备，由PLC、控制器或上位逻辑决定颜色与闪烁方式。统一状态含义可帮助操作与巡检人员快速识别设备情况。
核心能力与系统接入
两种控制方向
开关量版本用于兼容状态信号触发，RS485版本用于总线命令控制，各版本按对应接口接线。
RS485命令
Modbus RTU可控制单色、组合颜色和闪烁方式。
状态映射
可把待机、运行、报警与工序完成映射到颜色，项目内保持一致。
典型场景与运行方式
设备与产线
把控制系统已有的运行或报警判断显示在现场。
物资处理
配合洗消监控显示条件、计时和完成状态。
技术参数与接口
| 颜色 | 红、黄、绿 |
|---|---|
| 控制方式 | 开关量或RS485，按版本选择 |
| RS485协议 | Modbus RTU |
| 显示方式 | 单色、组合、闪烁 |
选型比较与系统组合
状态灯用于把设备或系统状态转为现场颜色和报警提示。状态采集、条件判断与负载控制仍由输入模块、控制器或上位系统组织。
ZMRN1016S3-V5 八路以太网输入输出控制器
现场同时需要输入状态与以太网输出控制时，可按通道和运行模式组织配置。大量触点集中采集或不同规模输出控制可比较独立输入模块和Q系列。
查看产品详情产品接入与应用详解
01
把系统状态变为现场可见提示
红、黄、绿可按项目映射运行、等待、预警或处理完成，闪烁和组合颜色用于区分更细的状态。颜色定义与触摸屏、平台和设备标识采用同一规则，便于操作、巡检与维护人员协同。报警灯承担显示，PLC或控制器承担条件判断；温湿度、液位、设备运行和电力事件均可通过上位逻辑形成提示。
02
按控制来源选择开关量或RS485

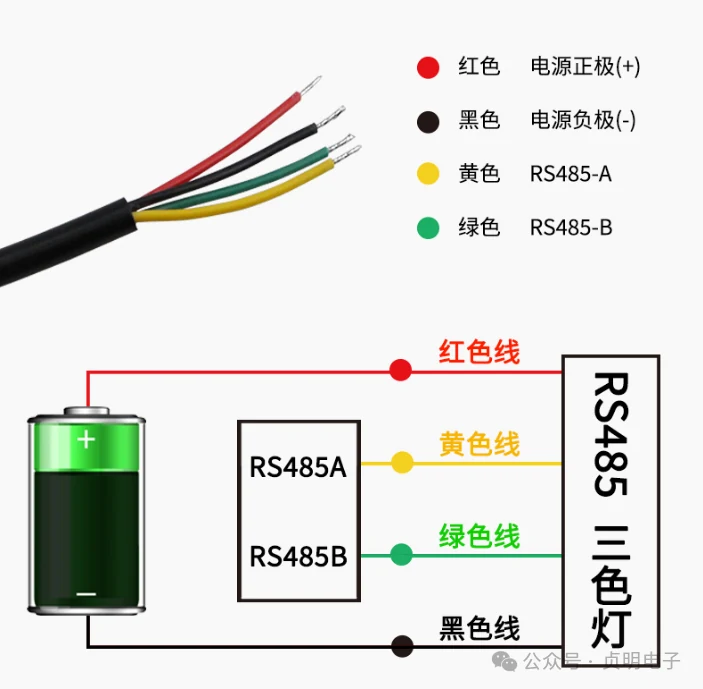

已有PLC输出或继电器状态信号的设备，可选择匹配的开关量控制版本；状态较多或需要统一总线命令的项目，可采用RS485 Modbus RTU版本。系统按设备地址发送单色、组合或闪烁命令，把状态来源和显示输出对应起来。两种控制方向分别采用对应供电与信号接线，便于设备端或产线统一集成。
03
按设备面板与观察位置安排外形

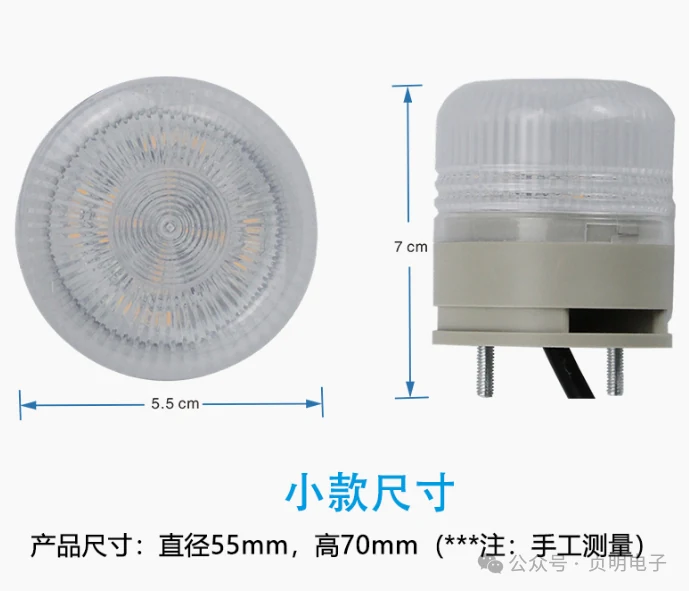

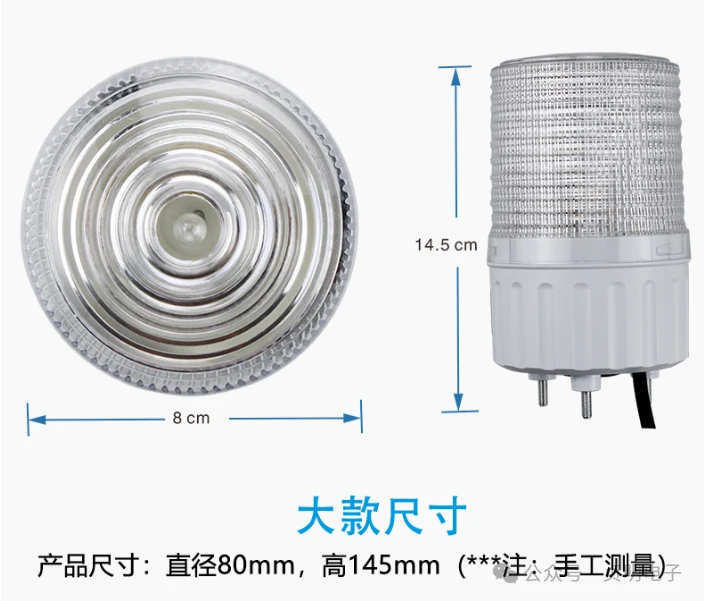

小款适合空间较紧凑的工位和设备面板，大款可用于设备顶部或较开阔区域。灯体尺寸之外，还需结合安装高度、观察方向、背景光和遮挡安排位置，让值班和巡检路线能够清楚识别状态。多个设备采用统一颜色表和区域编号，可把现场提示与平台告警、工单及操作记录对应，方便快速找到处理对象。
选型常见问题
除了单色常亮，还能怎样区分状态？
RS485版本可按命令显示组合颜色或闪烁，项目可为等待、维护、异常和完成分别定义显示方式，并与上位系统状态保持一致。
多个设备如何保持颜色含义一致？
在项目中建立统一状态表，例如运行、等待、异常、完成，并让设备标签、平台事件和灯光状态采用相同定义。
常见问题
是否自己判断工艺合格？
灯具负责显示，判断由控制器或管理系统完成。
是否所有版本同一接线？
不同控制版本按对应电气接口接线，开关量与RS485不混用。
