01
把支路读数与日常运行联系起来
电压、电流、有功功率、累计与当日电量适合放在同一回路视图查看，功率因数、频率和温度补充运行背景。门店、租赁场所或辅助设备可按用途命名，通过实时数据观察当前负荷，再用日常电量了解不同运行时段。手机与电脑远程查看，现场液晶保留直接读数入口，便于值班和巡检衔接。
快速了解
产品型号ZMRL0101-CBL1
电源单相AC 220V，50Hz
通信方式4G蜂窝网络，外置SMA天线
电流测量范围0～40A
产品定位
用于商铺、出租屋、充电配套及设备供电回路的用电监测与远程开关管理。电压、电流、功率和电量在本地屏幕与平台查看，现场按键和远程控制共同满足日常启停与运行检查。
核心能力与系统接入
用电数据集中查看
采集电压、电流、有功功率、累计电量、当日电量、功率因数、频率和温度，为分路用电与设备运行分析提供数据。
4G远程分合闸
通过手机或电脑平台控制内置继电器，支持本地按键开关及点动。外置SMA天线用于4G通信，无需现场布设网线。
32组星期定时
按星期、时间和开关动作设置运行任务，适合门店营业、照明及设备定时通电。
报警与自动分闸
过压、欠压、过流分别设置报警阈值和关断阈值；启用自动保护后，可在越限时自动分闸。
本地液晶与曲线
屏幕展示实时数据、功率数据、电流曲线和分合闸事件；开、关、翻页三个按键用于现场操作。
配电箱安装与项目配合
35mm DIN导轨安装，按现场回路、计量需求和4G覆盖配置；平台接入与项目配套可联系贞明电子。
系统组成
典型场景与运行方式
商铺与出租屋
分路查看用电数据，远程操作供电，按营业或使用时间安排定时任务。
设备与充电配套
查看运行电流、功率和电量，按任务进行远程通断与越限报警管理。
分散配电点
现场液晶用于检查，平台用于集中查看多个点位的在线状态、用电数据和控制记录。
技术参数与接口
| 产品型号 | ZMRL0101-CBL1 |
|---|---|
| 电源 | 单相AC 220V，50Hz |
| 通信方式 | 4G蜂窝网络，外置SMA天线 |
| 电流测量范围 | 0～40A |
| 测量参数 | 电压、电流、有功功率、电量、功率因数、频率、温度 |
| 控制方式 | 远程与本地分合闸、点动 |
| 定时任务 | 最多32组星期定时 |
| 点动时间 | 0.1～6553.5秒，步进0.1秒 |
| 越限功能 | 过压、欠压、过流报警，可配置自动分闸 |
| 安装方式 | 35mm DIN导轨 |
| 本地操作 | 液晶显示，开/关/翻页按键 |
产品接入与应用详解
02

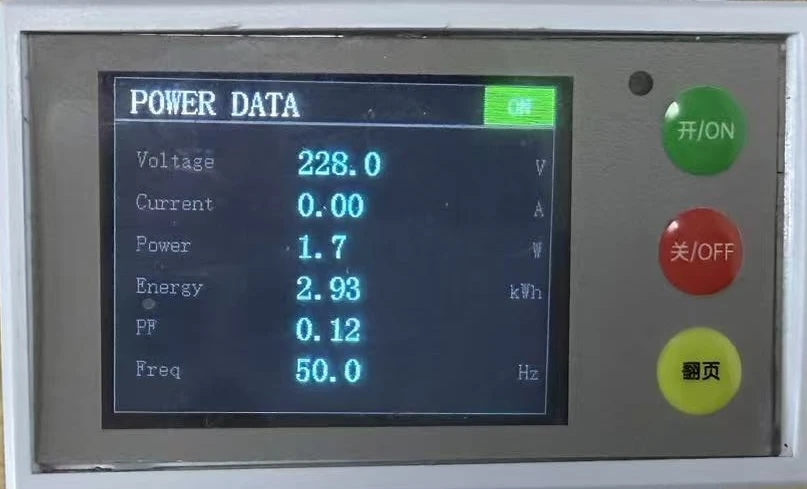

现场液晶与远程分合闸协同

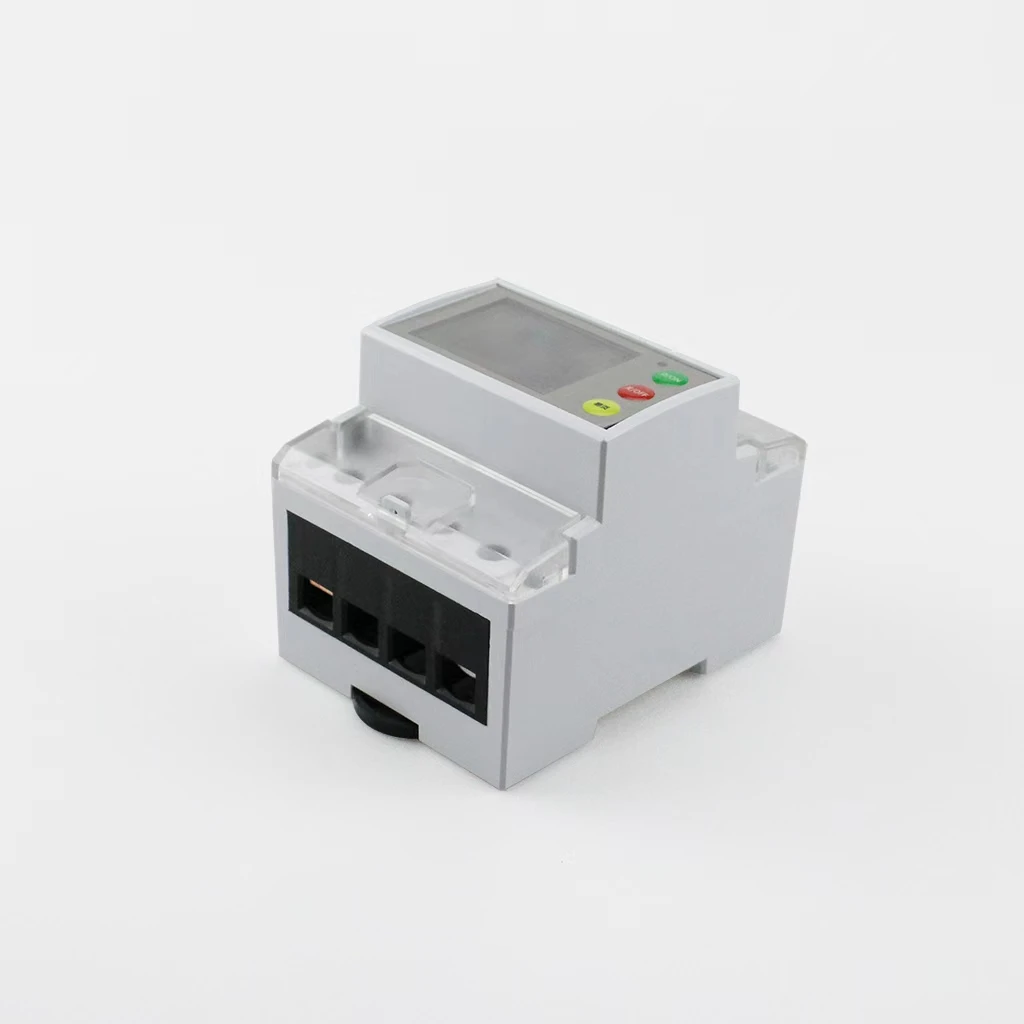

35mm导轨外壳便于在配电箱内组织单相支路，开、关和翻页按键服务于现场操作，4G及外置天线连接远程平台。液晶可查看实时数据、功率、电流曲线与分合闸事件，现场与远程人员使用同一回路名称进行交接。设备配置、天线位置和端子布线结合配电箱空间安排，便于巡检维护。
03
定时与阈值按回路用途分别配置
最多32组星期定时可对应营业、照明或设备工作时段，点动适合短时触发。过压、欠压和过流分别设置报警与关断阈值，按项目选择提示或自动分闸方式。把日程、阈值与现场回路用途记录在一起，运行人员可结合事件与电量变化了解动作原因，再根据实际工况调整管理策略。
选型常见问题
报警阈值和关断阈值如何分工？
报警阈值用于提示越限，关断阈值用于启用相应自动分闸逻辑。可结合回路用途分别配置，让提示与控制动作形成清晰层级。
多处门店或配电箱怎样命名管理？
可按门店、配电箱和回路用途建立名称与分组，保持现场标签、平台设备和运行记录一致，方便不同人员找到相应单相支路。
常见问题
能否在没有现场Wi-Fi的地方使用？
设备通过4G蜂窝网络联网，现场需具备可用的4G信号。
断网后能否现场操作？
可通过设备按键进行本地分合闸和翻页查看数据；远程功能需要通信正常。
40A是否代表继电器负载容量？
0～40A为说明书中的电流测量范围。继电器容量和负载匹配按设备铭牌及所选配置确定。
是否支持自动分闸？
可设置过压、欠压、过流的报警和关断阈值，按需启用自动保护。
有哪些资料可以下载？
产品说明书包含外观、液晶显示、安装接线、平台使用、报警与保护及常见问题。
