12路单相电表解决的是什么问题？
一只传统电表通常对应一个回路。配电柜内如果要同时了解照明、空调、插座、风机、水泵或生产辅助设备等多个支路的用电情况，逐路安装仪表会增加安装空间、通信节点和维护工作量。ZMSG1212-12S3把三相母线电压和12路分支电流集中接入一台模块，为每个单相回路形成独立的用电数据，便于进行分项统计、横向对比和异常排查。

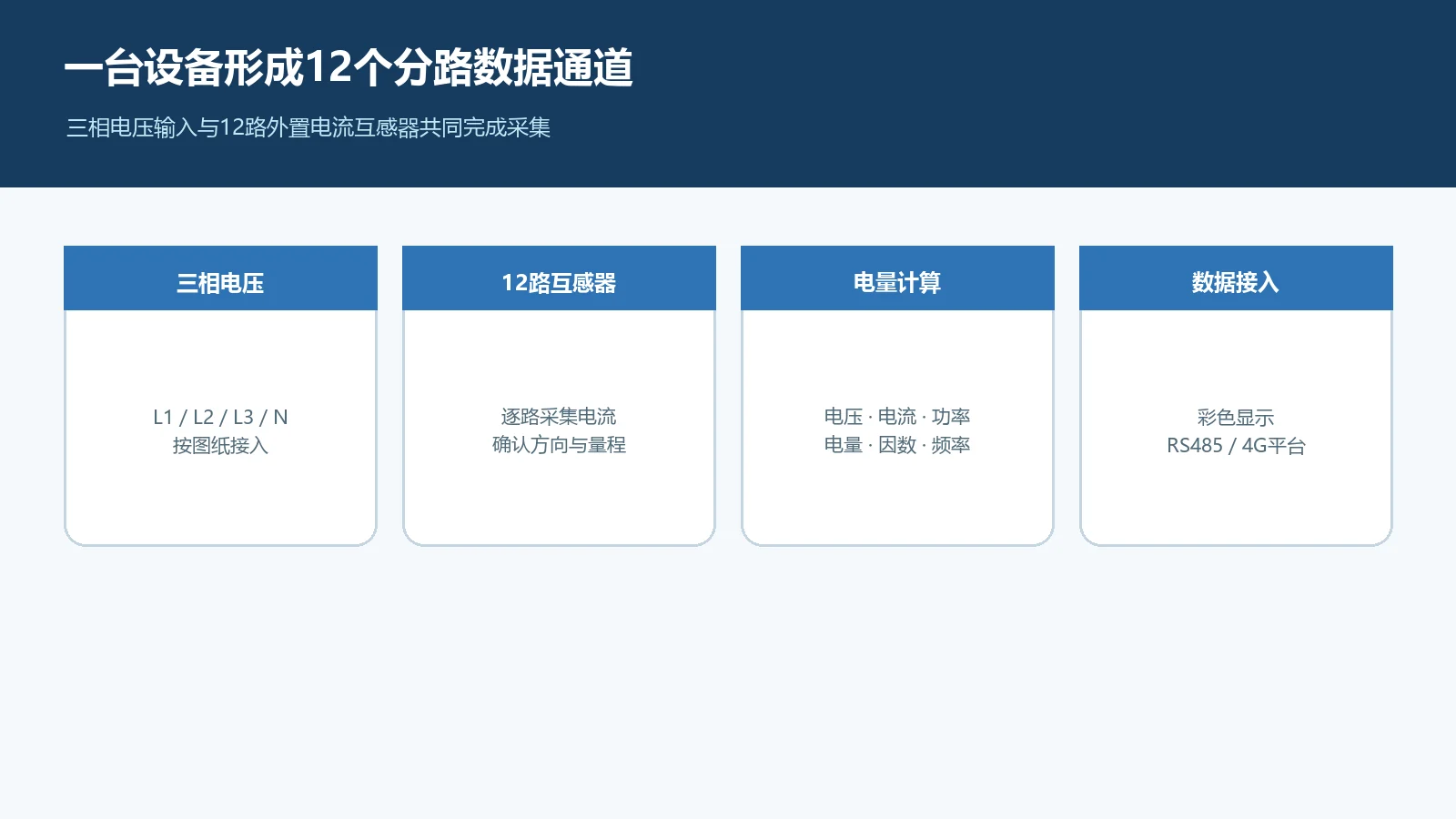

一台设备如何完成12个回路的采集？
设备读取三相电压，并通过12只外置电流互感器分别感知12个支路的交流电流。系统依据对应的电压、电流数据计算各通道功率与累计电量，同时提供功率因数和频率数据。这样可以保留“每个回路单独看”的颗粒度，又减少多只独立通信仪表带来的地址、供电和布线管理工作。
当前说明书确认的主要参数
| 项目 | ZMSG1212-12S3资料值 | 选型说明 |
|---|---|---|
| 采集对象 | 三相电压、12路电流、12路功率、12路电量 | 用于12个单相分路，通道与相别需正确对应 |
| 供电 | 9—24 V DC，标配12 V/1 A电源 | 电源应独立、稳定并留有现场余量 |
| 电压范围 | 110—250 V AC | 超出范围或其他制式需先确认 |
| 电流范围 | 0—120 A | 随所配电流互感器不同而变化 |
| 默认精度 | 电压±1 V；电流±0.1 A；功率±1 W | 为说明书默认值，项目验收需结合量程、互感器和测试条件 |
| 通信 | RS485 / LTE（4G） | 以太网见历史资料，当前是否供应需确认 |
| 协议 | RS485 Modbus RTU | 寄存器和缩放规则以当前协议文件为准 |
| 安装 | 35 mm标准DIN导轨 | 需预留互感器线、天线和维护空间 |
| 外壳尺寸 | 130 × 95 × 55 mm | 长×宽×高，按说明书V1.1记录 |
| 设备功耗 | ≤3 W（默认） | 以当前型号、通信配置和工作状态为准 |
这些参数来自现有说明书，不能替代订货确认书、现场设计或计量校验报告。若用于能耗考核、费用分摊或关键设备诊断，应在安装完成后进行通道级比对与验收。
RS485、以太网和4G应该怎样选择？

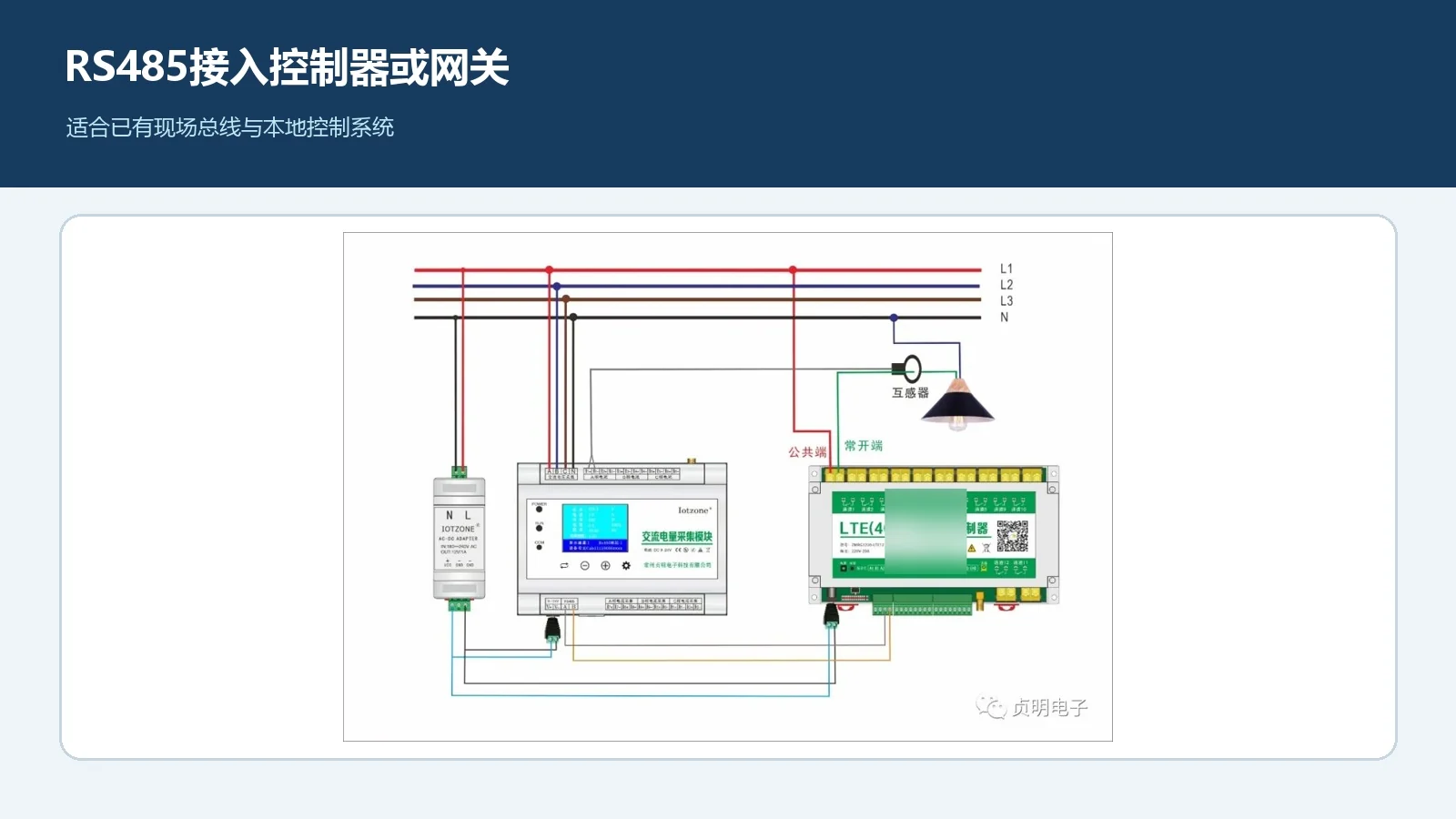

RS485：适合已有控制器、PLC或现场总线
RS485版本可通过Modbus RTU接入贞明电子控制器、网关、PLC或上位系统，适合通信线路集中、已有弱电管线和要求本地系统统一采集的项目。多台设备共线时要规划唯一地址、波特率、总线拓扑和终端匹配。

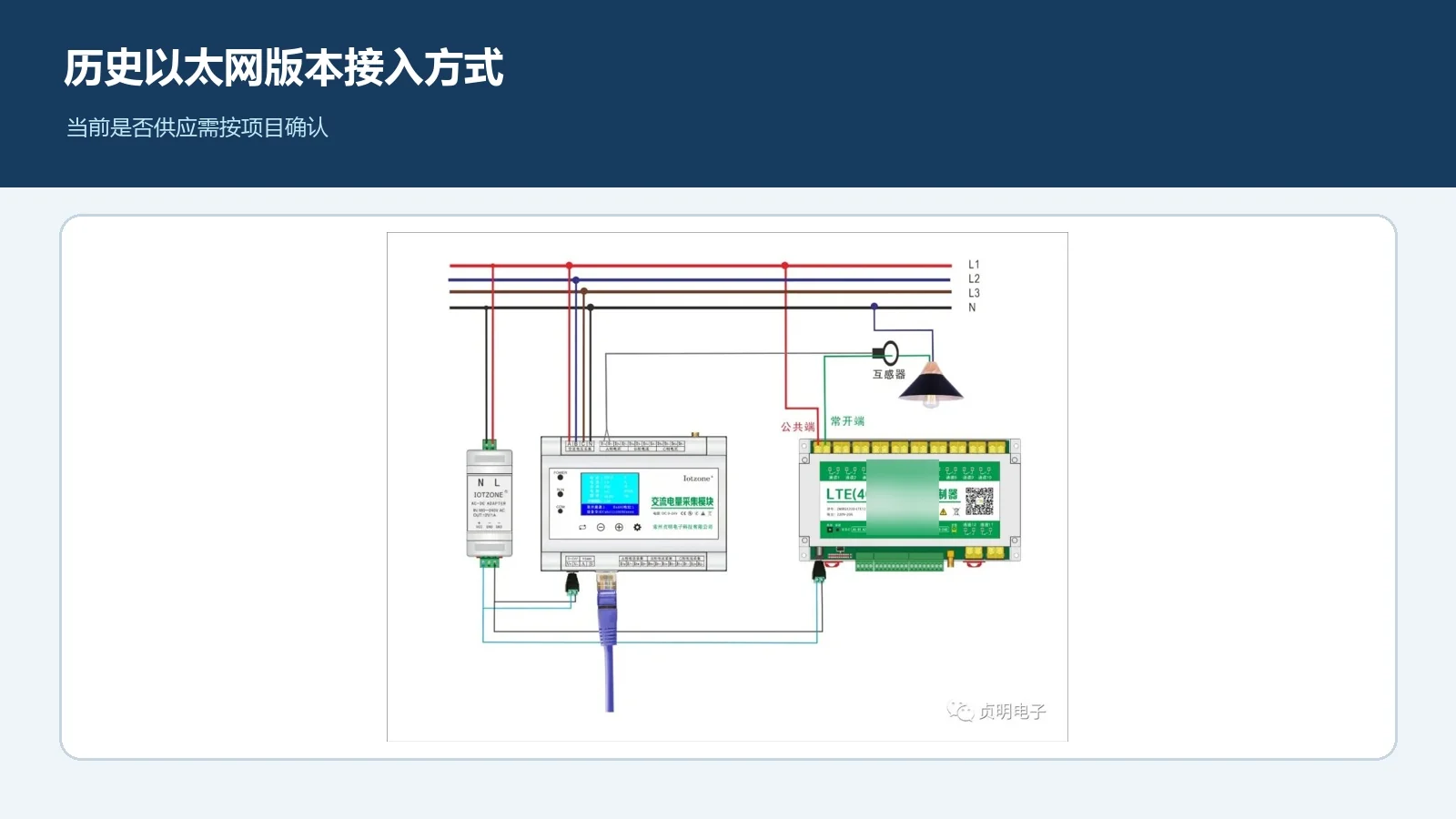

以太网：适合有线网络稳定的配电间

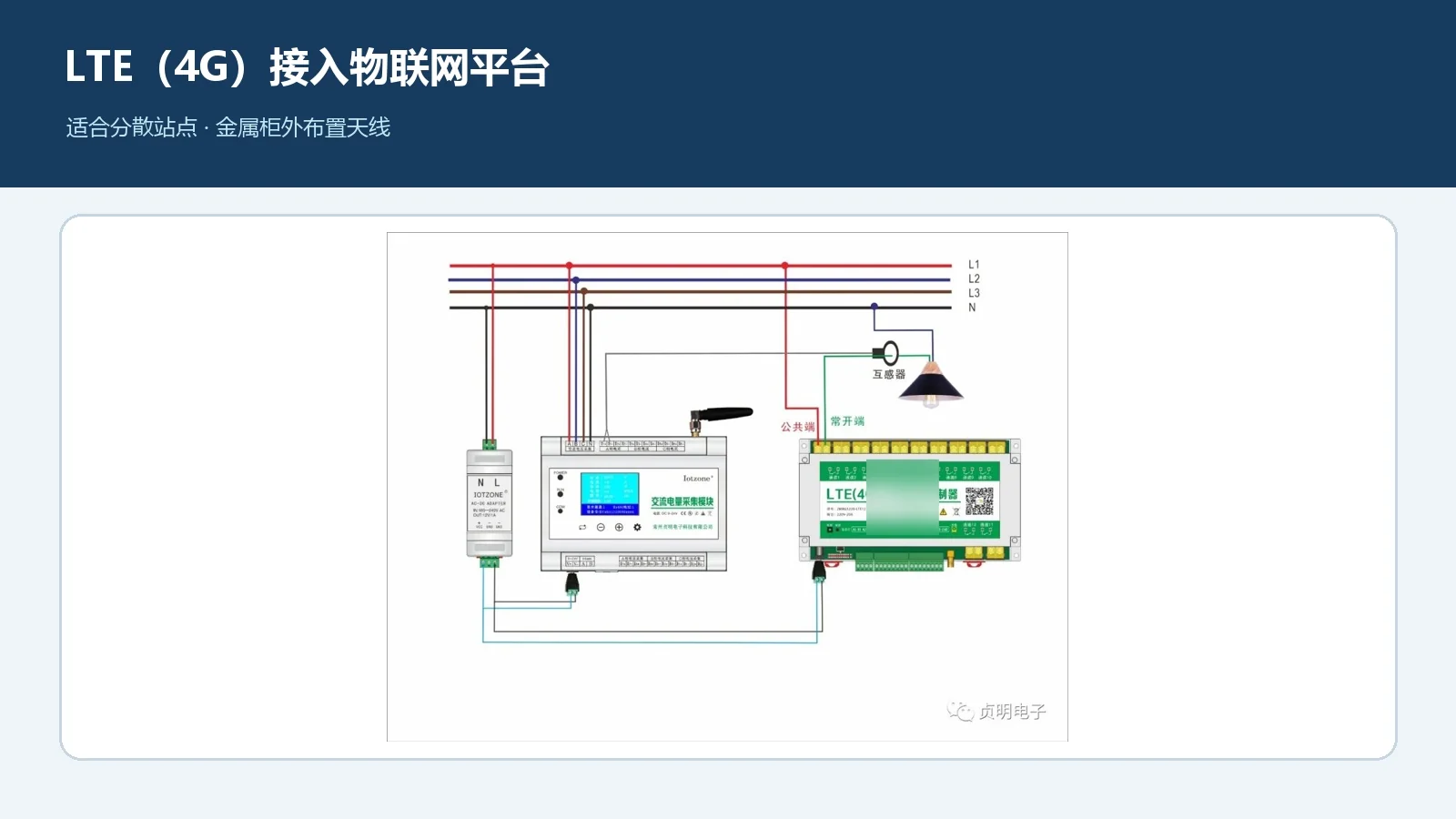

LTE（4G）：适合分散站点与改造项目
LTE（4G）版本可直接接入物联网平台，减少现场固定网络条件的依赖，适合分散配电箱、临时改造点位、养殖场、仓库和跨区域站点。金属配电柜会衰减无线信号，天线应按安装要求引到合适位置，并在交付前验证现场信号质量和持续在线情况。
彩色显示与平台分别承担什么工作？

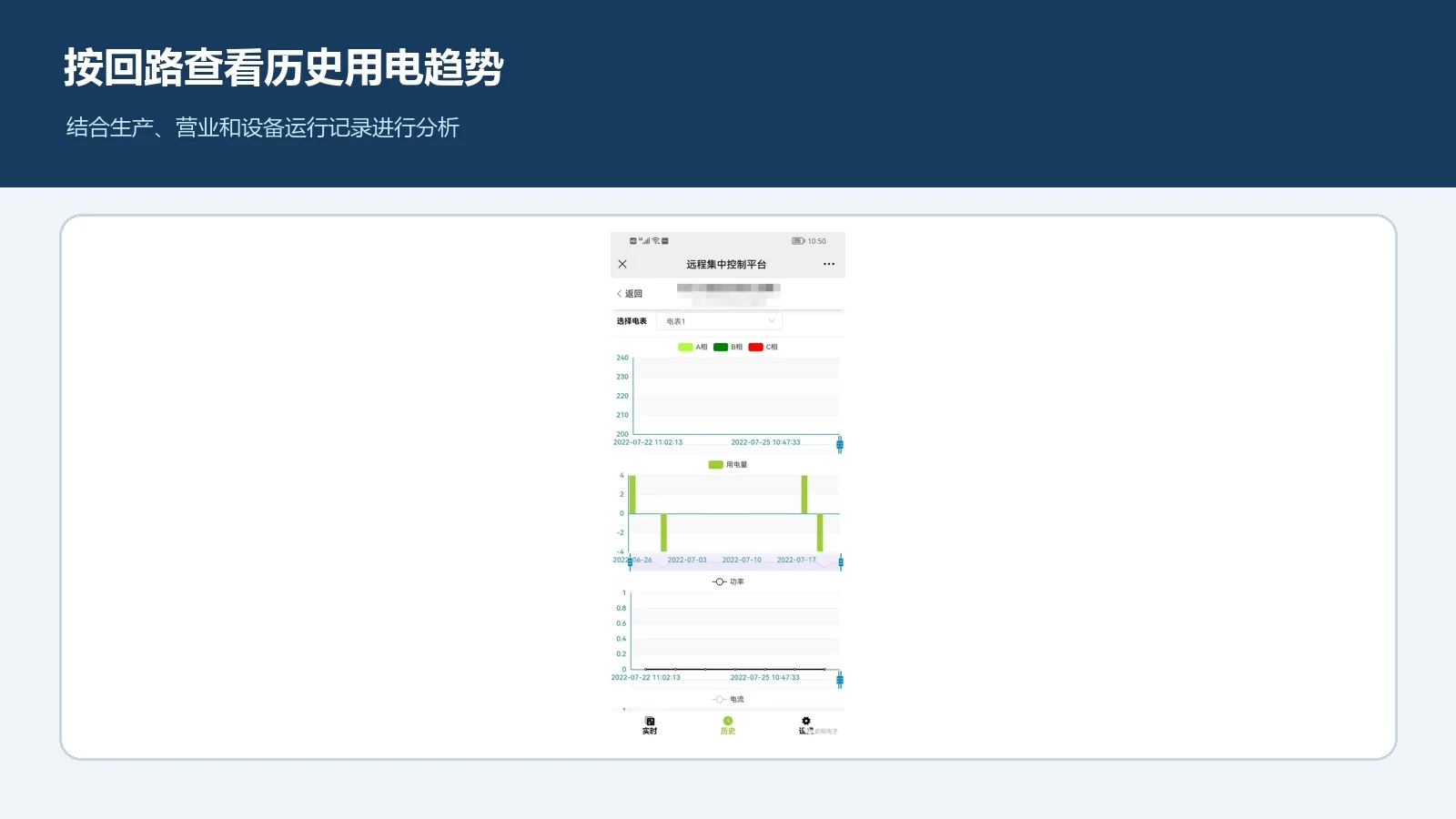

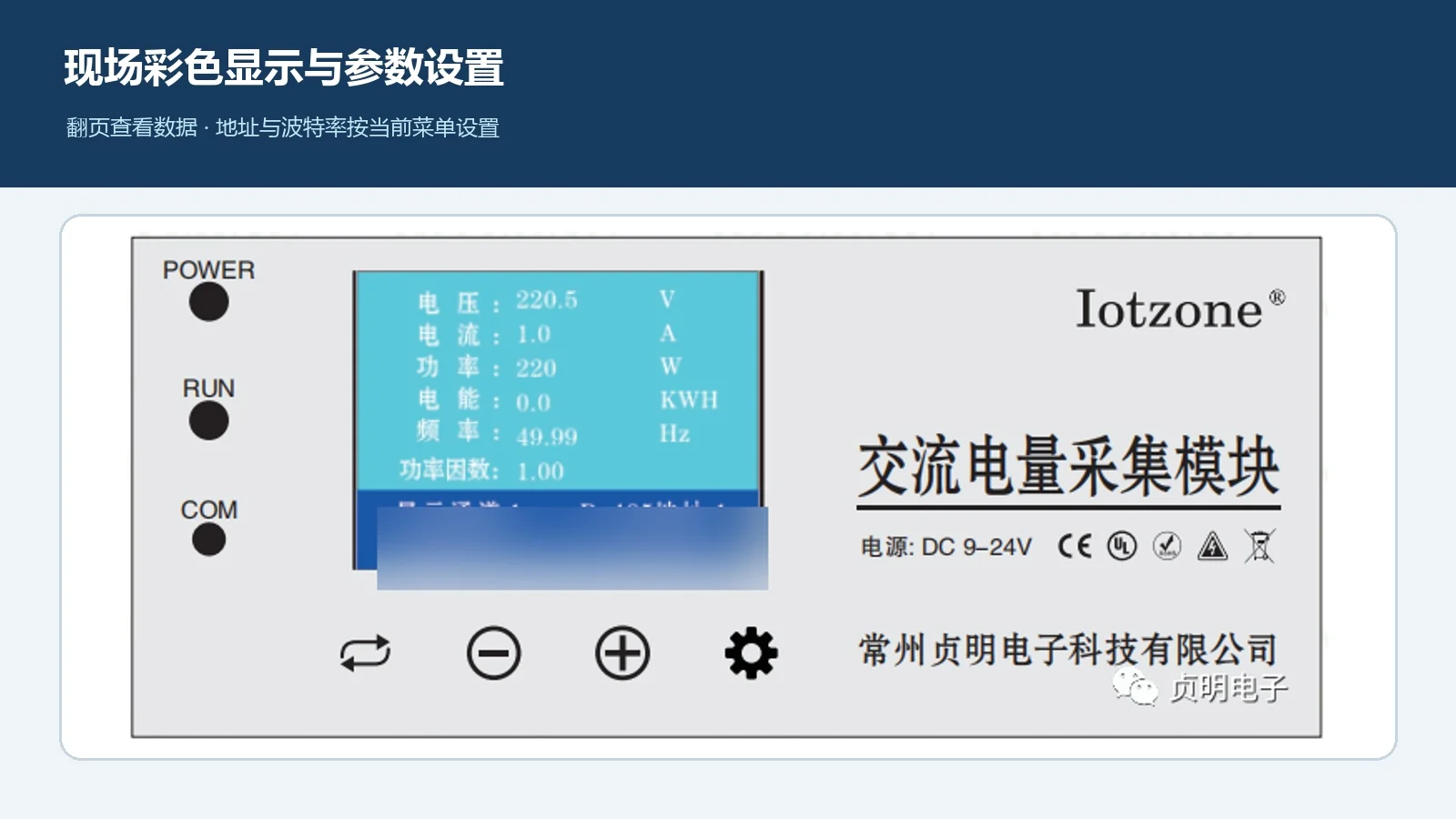

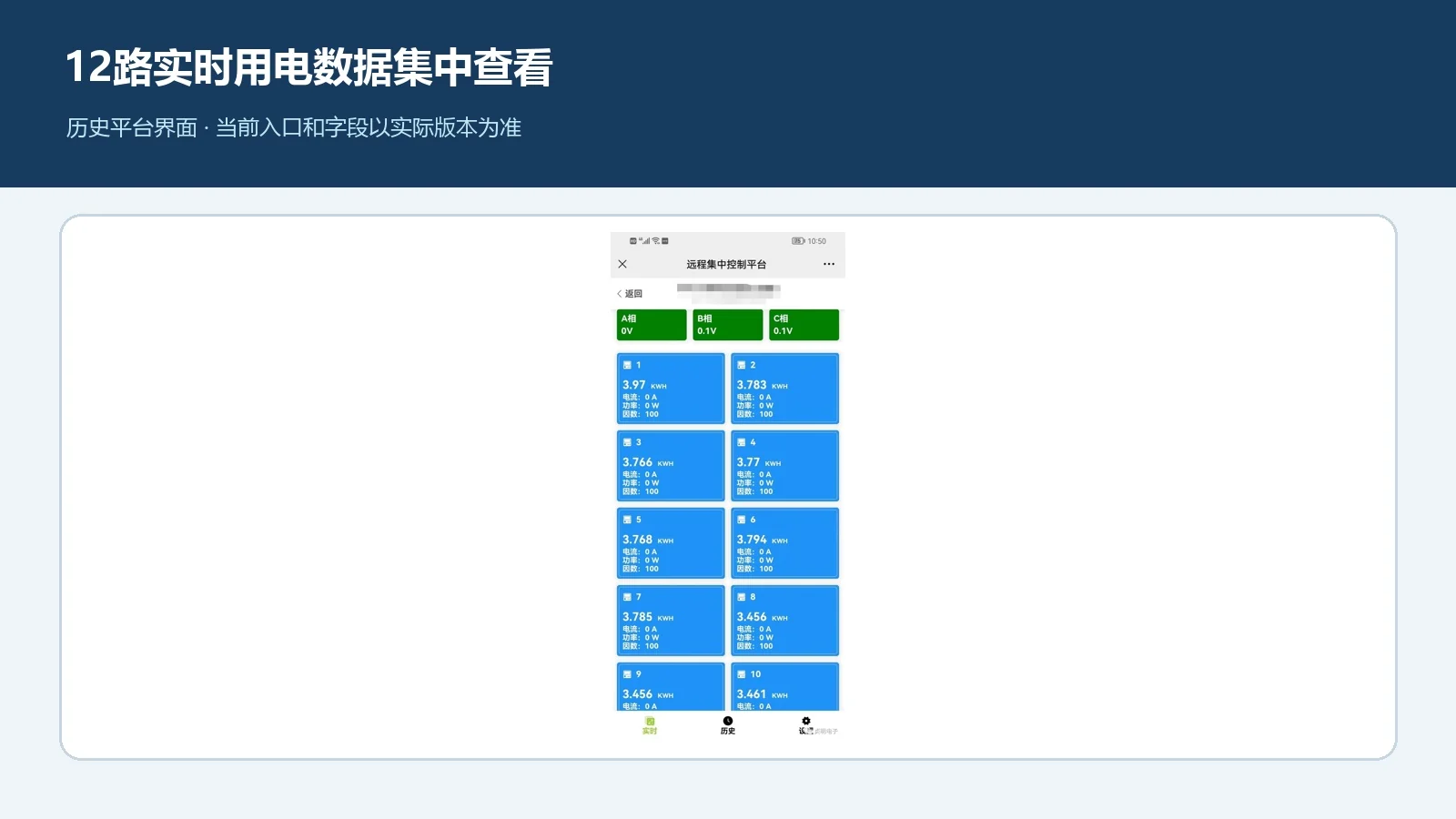

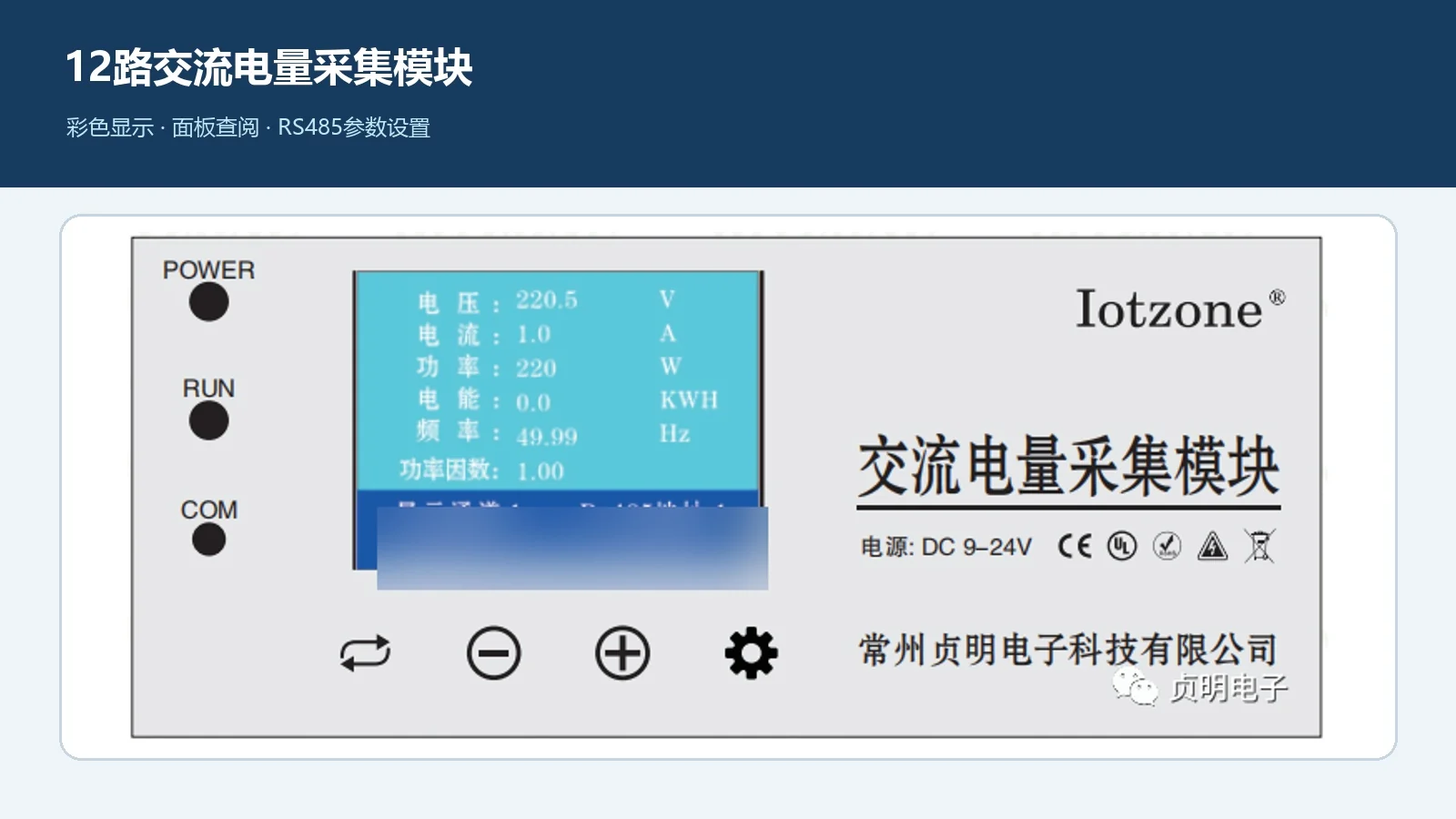

现场人员可以通过设备彩色显示屏翻页查看通道数据，并在面板中设置RS485地址和波特率。显示屏适合安装调试和现场巡检；平台更适合多设备、多区域的集中查看、历史数据查询和通道对比。两者结合，可以减少“只有平台才知道现场情况”或“只能到柜前抄数”的不便。

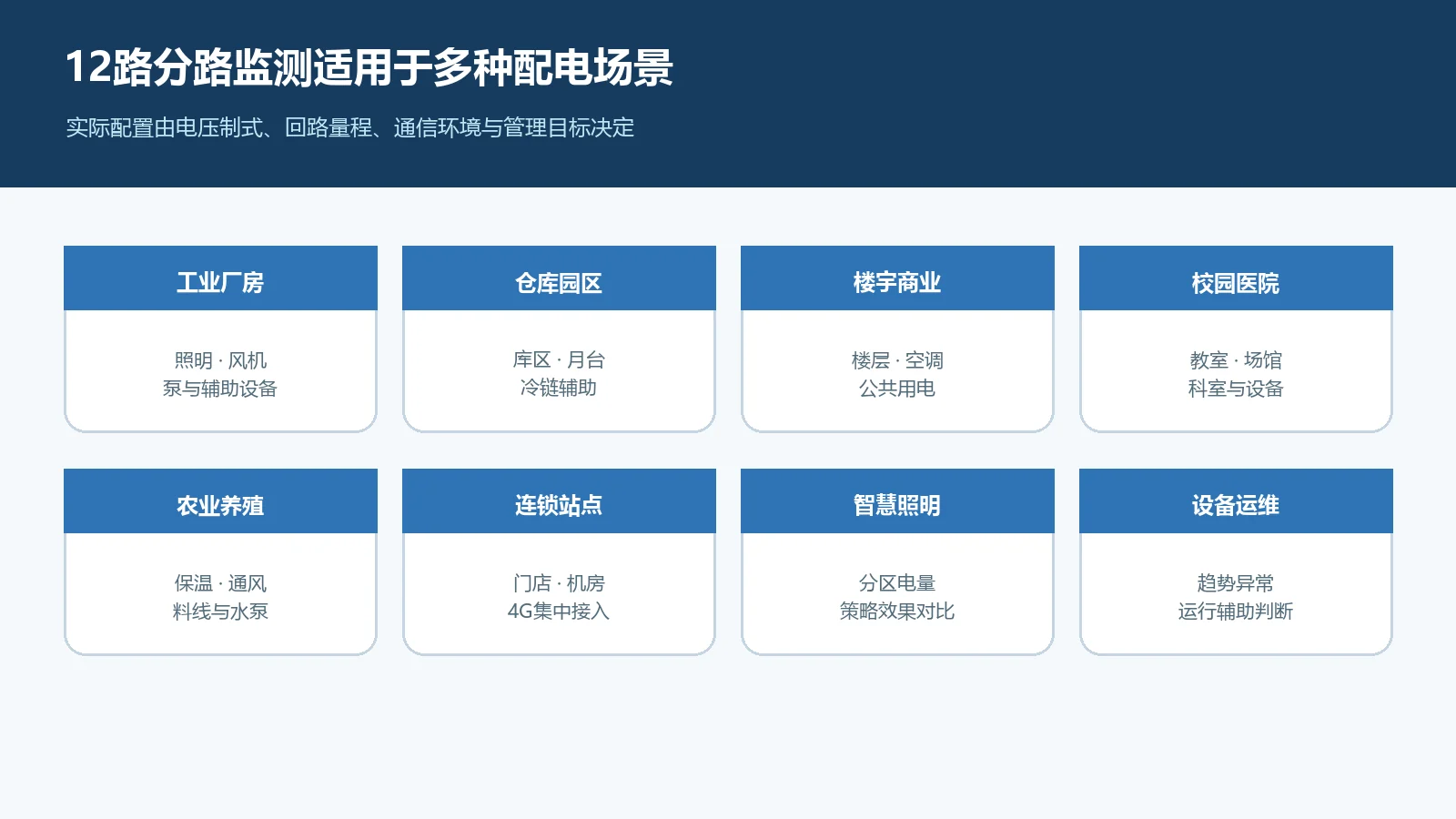

哪些场景适合12路分路能耗监测？
- 厂房与生产辅助系统： 对照明、风机、水泵、空压辅助设备和不同区域支路分别记录用电；
- 仓库与物流园： 对库区照明、月台、冷链辅助、办公区和充电配套回路进行分项观察；
- 商业与办公楼： 对楼层照明、空调末端、广告照明、公共插座和机房辅助用电进行分区统计；
- 校园、医院与公共建筑： 对教室、场馆、走廊、科室、功能区和重点设备回路建立用电台账；
- 养殖与农业设施： 对风机、水帘、保温、照明、料线、水泵等支路进行能耗对比；
- 连锁门店与分散站点： 通过4G将各门店或点位的12路用电信息汇总到平台；
- 智慧照明项目： 将分区照明电量与控制策略、营业时间或日出日落计划结合分析；
- 设备运维： 根据电流、功率和用电趋势辅助识别空载、异常运行或长期偏离，但不能替代专用保护装置。

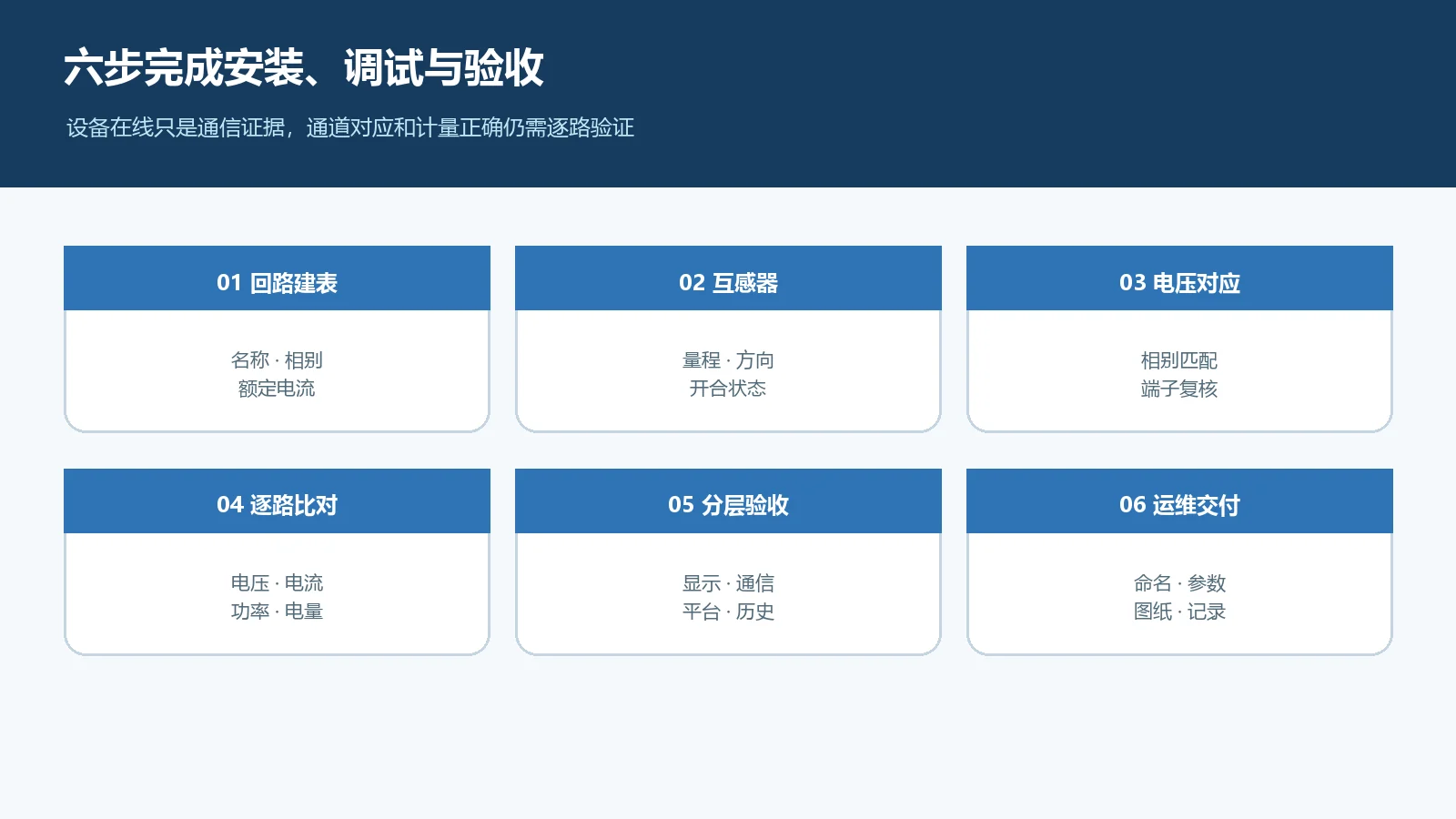

安装与调试最容易忽略什么？
- 先做回路表： 记录通道1—12对应的配电回路、相别、负载名称和额定电流；
- 核对互感器： 确认量程、变比、方向、开合状态和二次接线，禁止带电违规操作；
- 对应电压相别： 分路电流必须与正确的相电压关系匹配，否则功率和功率因数可能失真；
- 逐路比对： 用已知负载或参考仪表逐通道核对电压、电流、功率和累计电量；
- 分层验收： 分别验证设备显示、RS485或4G通信、平台数据与历史记录，不能用“能上线”代替计量正确；
- 保存配置： 记录设备型号、地址、波特率、互感器规格、通道命名和平台归属，便于后续维护。
常见问题FAQ
12路都是单相回路吗？
产品以三相电压作为电压采样基础，并通过12路电流互感器采集多个支路。用于单相分路时，要把每个通道与其实际相别正确对应；如果现场是三相设备或存在特殊接线，应先确认通道组合和算法适用性。
0—120 A是否适用于所有配置？
不是。说明书明确提示电流范围会随电流互感器不同而变化。选型必须提供每个回路的额定电流、可能的启动电流、导线尺寸和安装空间，由当前互感器配置决定量程。
能否作为收费结算电表？
本文面向工程能耗监测和运行分析。若用于贸易结算、收费或法定计量，应核对对应产品的计量器具许可、准确度等级、检定要求和当地法规，不能仅凭本说明书或平台显示用于结算。
RS485连不上，先检查什么？
依次检查供电、A/B线序、串口选择、设备地址是否重复、波特率和串口参数、轮询间隔、总线长度与终端匹配。建议先单台、短线验证，再逐步恢复现场总线。
平台是否支持私有化或接口对接？
贞明电子可按项目提供平台接入、接口配合和私有化部署方案。具体设备字段、历史周期、权限、报表和接口范围，应根据项目需求与当前平台版本确认。
获取选型资料与项目支持
咨询时建议准备配电系统类型、12个回路的名称与相别、最大电流、互感器安装空间、通信方式、平台部署方式以及是否需要与控制器联动。贞明电子可提供当前说明书、配置软件，并协助完成通道命名、通信调试、平台接入和项目联调。
