先说结论：它适合“8路控制 + 8路状态输入”的集中控制柜

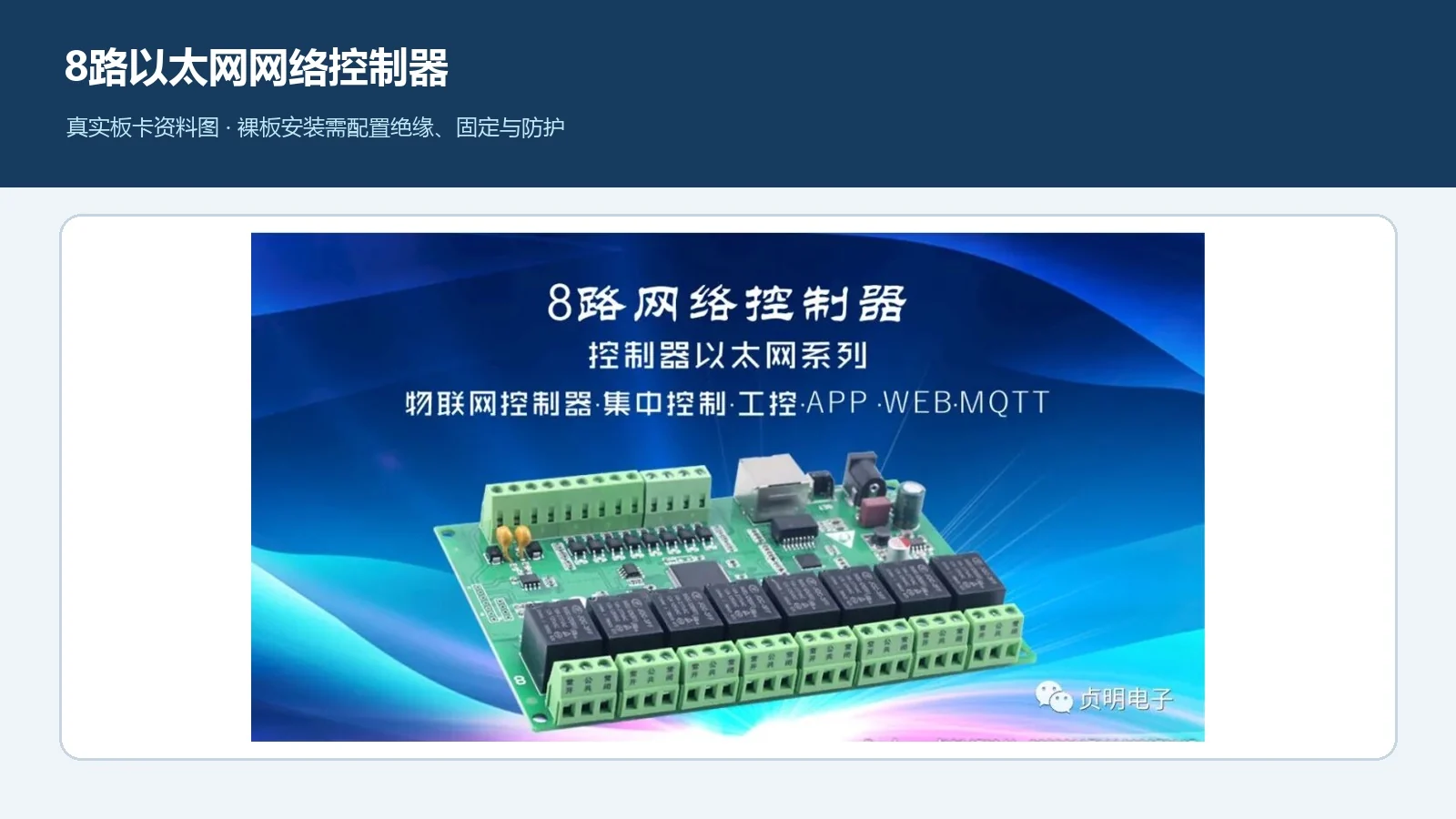

当现场有多路照明、接触器线圈、电磁阀、风机、水泵或设备启停信号需要集中管理时，逐个增加单路模块会带来布线、配置和维护负担。ZMRN1016S3-V5把8路继电器输出、8路输入和以太网通信集中在一块控制板上，可通过本地输入、网络平台和定时策略组织多回路控制。
从现有资料可以确认哪些硬件特征？
| 项目 | 现有图片和手册信息 | 项目边界 |
|---|---|---|
| 产品型号 | ZMRN1016S3-V5 | 下单前核对当前型号、板卡版本和固件 |
| 输出 | 8路继电器，端子图显示NC/COM/NO | 触点容量和负载类型未在本资料中给出 |
| 输入 | 端子编号1—8 | 输入电气类型、触发方式以当前规格书为准 |
| 供电 | DC 12 V | 电源容量、极性和浪涌条件需确认 |
| 通信 | 以太网；板卡图显示RS485 A/B | RS485具体用途和协议以当前版本确认 |

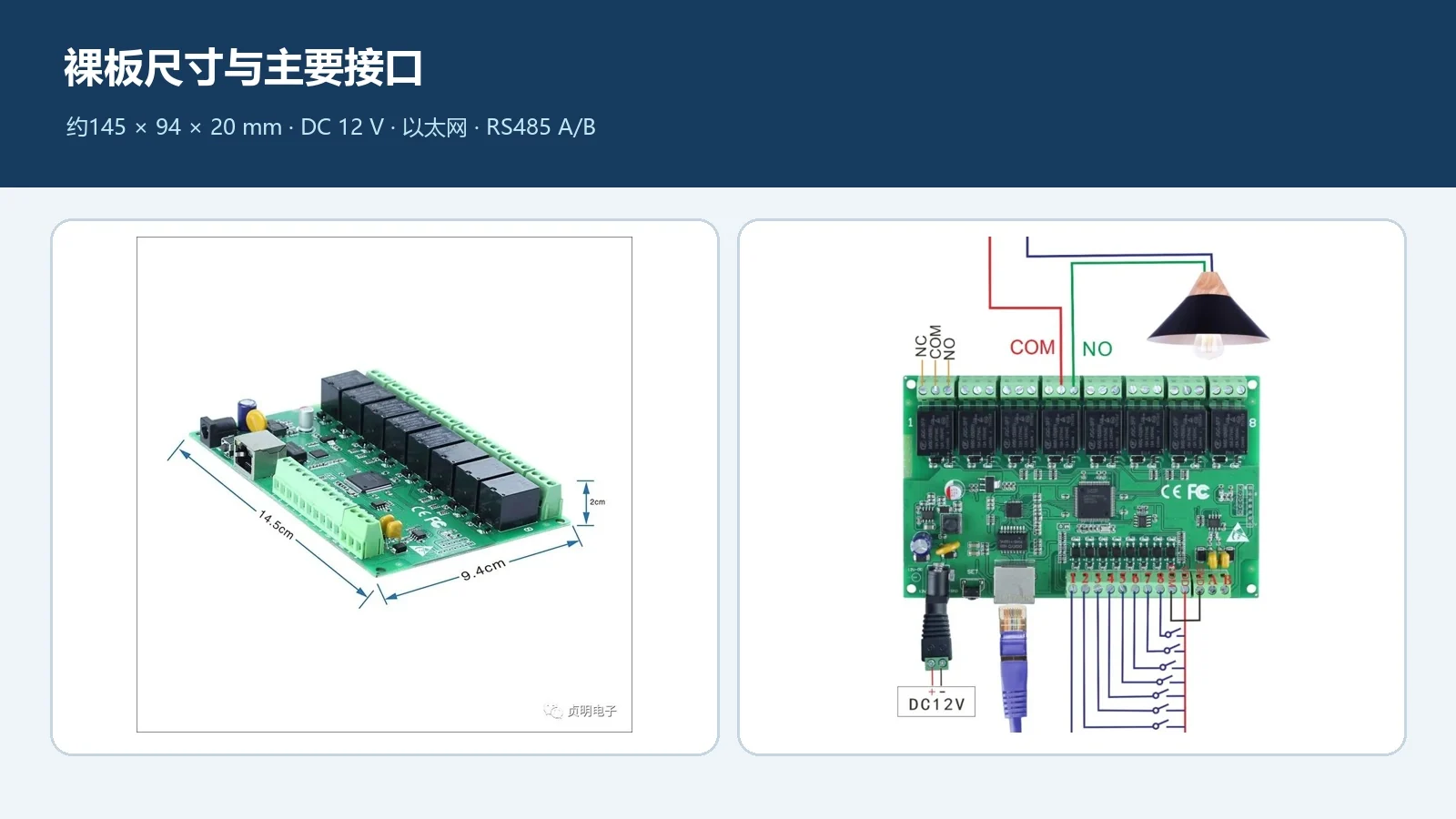

| 外形尺寸 | 约145 × 94 × 20 mm | 裸板尺寸，装柜还需预留端子与网线空间 |

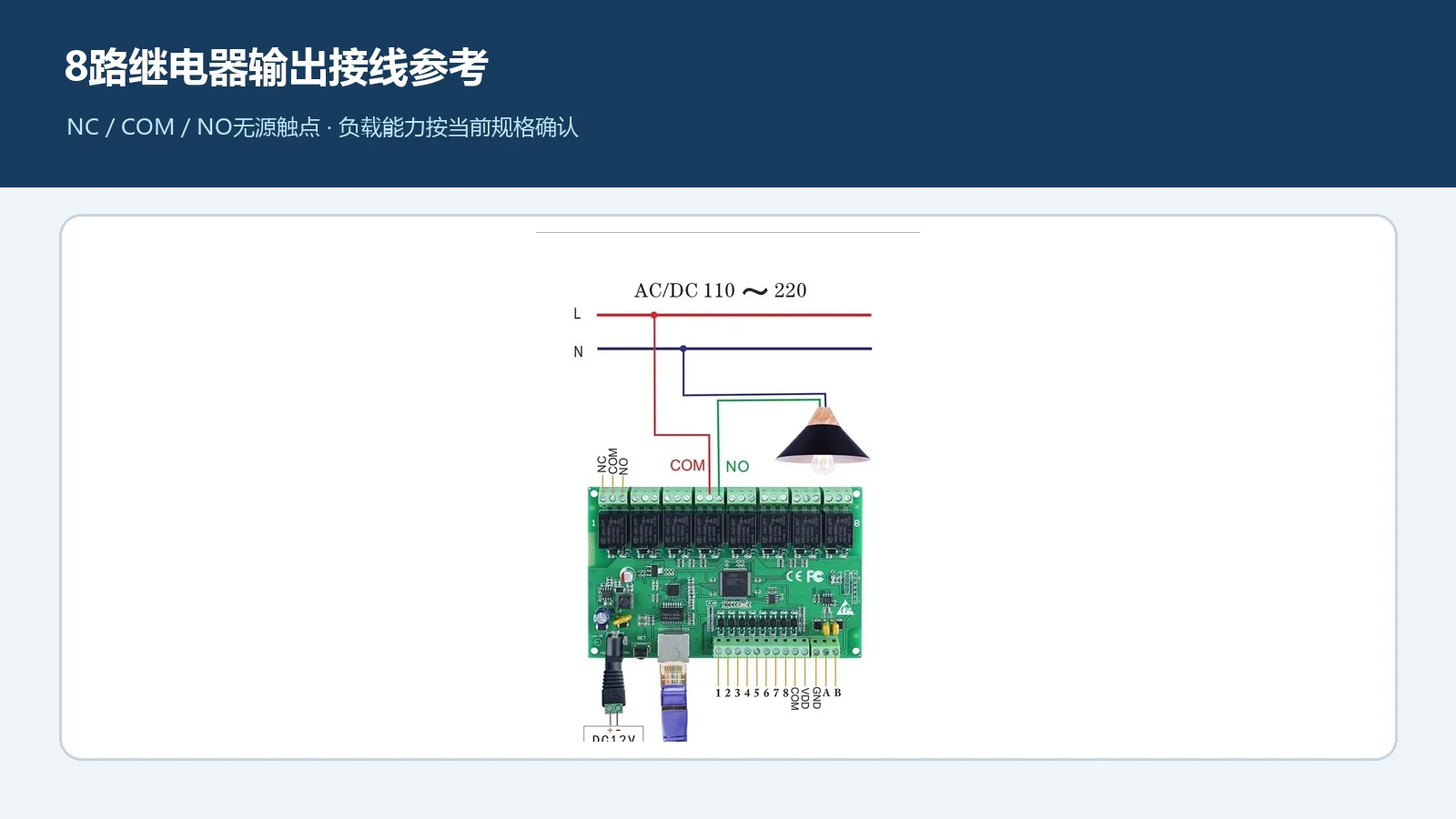

8路继电器输出怎样接入负载？
产品接线图显示每路继电器提供常闭、公共端和常开触点，可根据控制逻辑使用COM与NO或COM与NC。继电器触点属于开关执行接口，不提供负载电源；控制器自身DC 12 V供电与负载回路应分别按图纸配置。
资料没有给出当前触点额定容量，因此不能直接承诺某种灯具、电机或加热负载可以长期直带。LED电源、交流接触器、电机、电磁阀等负载可能存在启动电流、反向感应电压或开关冲击；选型时应按负载类别、额定电流、启动特性和动作频次核对，必要时由控制器驱动接触器或中间继电器。

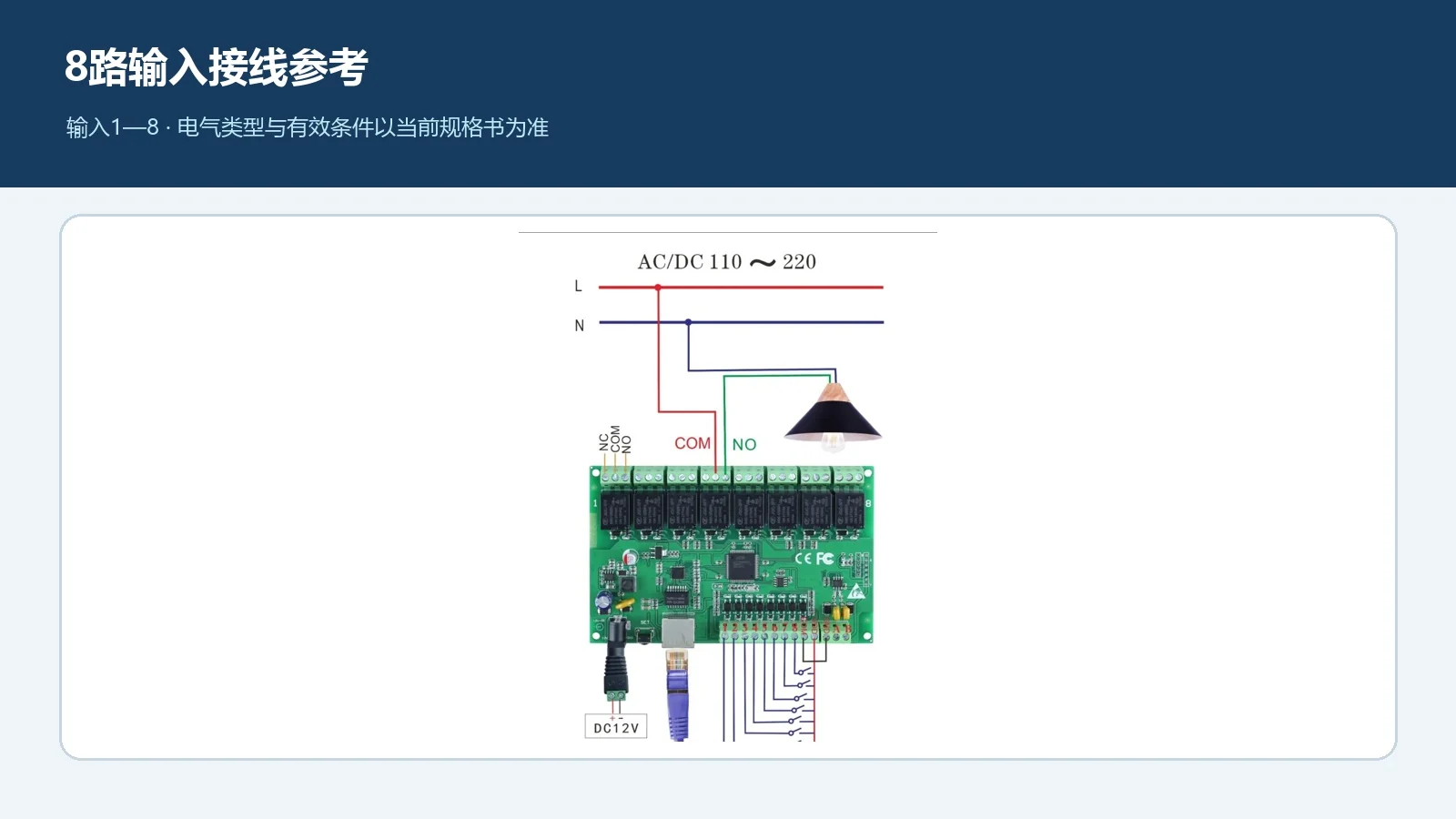

8路输入可以做什么？
板卡接线图显示输入端编号为1—8，可用于接入与当前电气条件匹配的开关量信号，例如墙面按钮、门磁、液位开关、设备反馈和报警触点。输入类型、公共端使用方法、有效电平和隔离方式未在正文资料中完整说明，接线前必须查阅当前规格书。
输入的价值不只是“看到一个状态”。与控制逻辑配合后，可以实现按钮控制、设备反馈、到位确认、条件联动和异常告警。但涉及安全联锁、急停、消防或人身保护的功能，应保持独立、硬接线和符合规范的安全链路，不能只依赖网络控制器或云端平台。

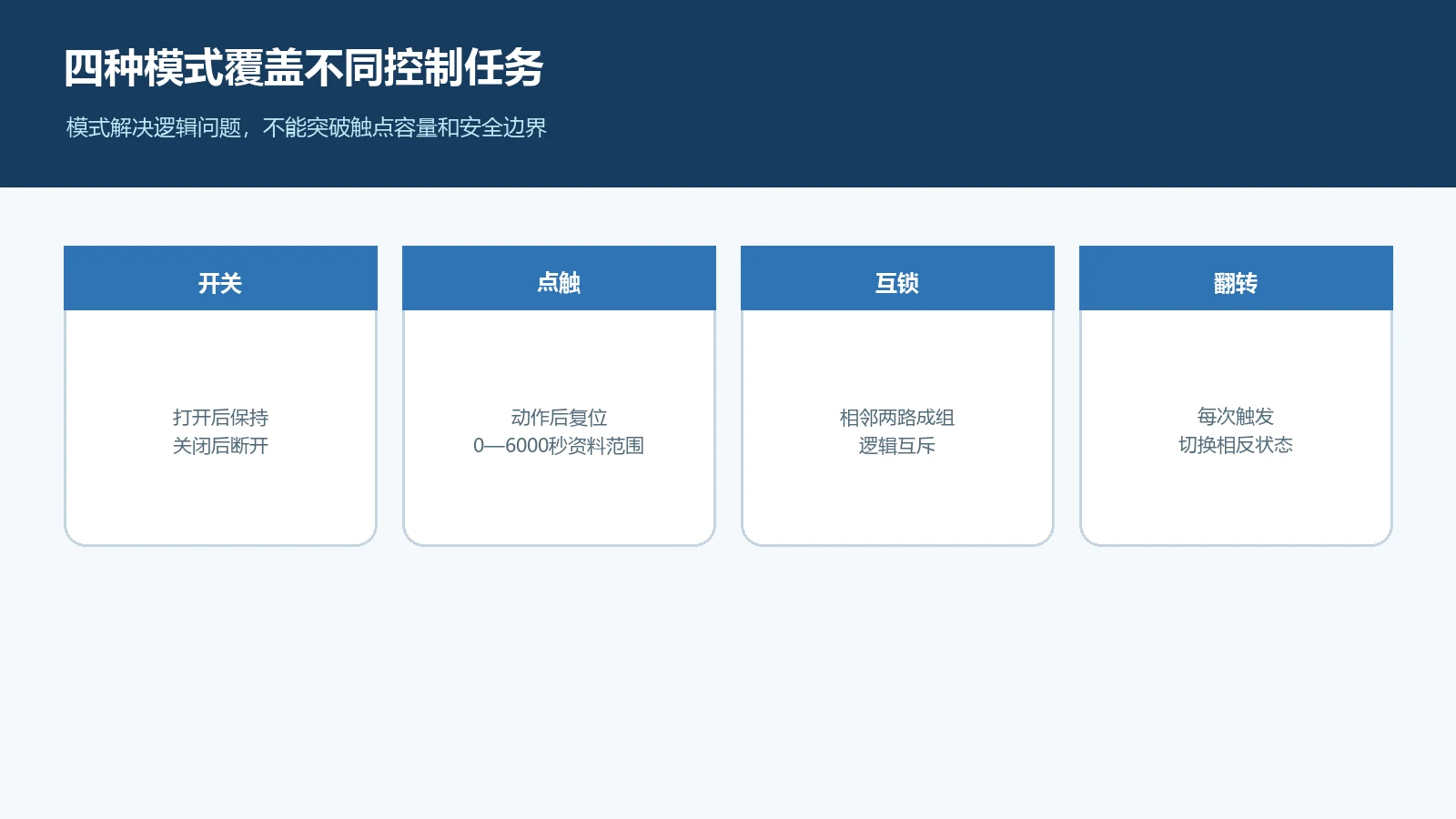

四种输出模式分别适合什么任务？
开关模式
发出“打开”后继电器保持闭合，发出“关闭”后继电器断开，适合普通照明、接触器线圈和需要保持状态的开关型设备。
点触模式
继电器动作一段设定时间后自动复位。原手册标注点触时间可设置为0—6000秒，默认1秒，适合门禁触发、脉冲启动、复位信号等短时动作。当前范围和单位应以设备页面为准。
互锁模式
相邻两路按组保持相反状态，原手册举例为1/2路、3/4路。可用于正反转、升降或二选一控制的逻辑层辅助，但不能代替接触器机械互锁、电气互锁、限位和电机保护。
翻转模式
每次触发都执行与上次相反的动作，适合多个按钮控制同一照明回路或需要单键切换状态的场景。实际使用时应确认状态反馈和掉电后的初始状态。

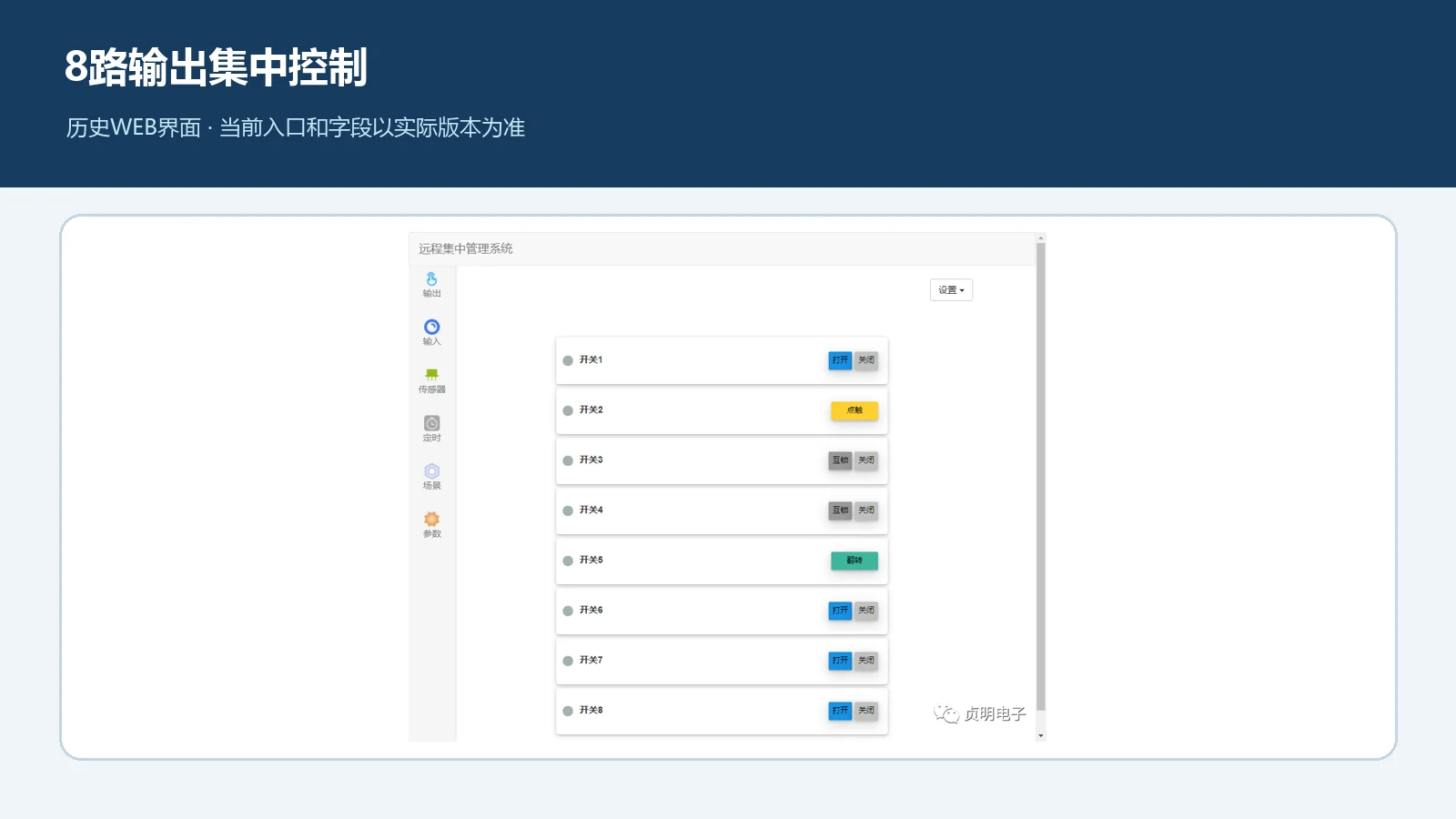

手机、WEB和PC软件怎样分工？
公众号资料展示了手机端、浏览器WEB平台和PC集中控制软件三种入口。手机端适合移动巡检和临时操作；WEB平台适合浏览器远程管理、参数设置与定时配置；PC软件适合值班室或局域网内的多设备集中操作。当前入口、账号体系和功能界面可能已经更新，部署时应使用贞明电子提供的当前版本。

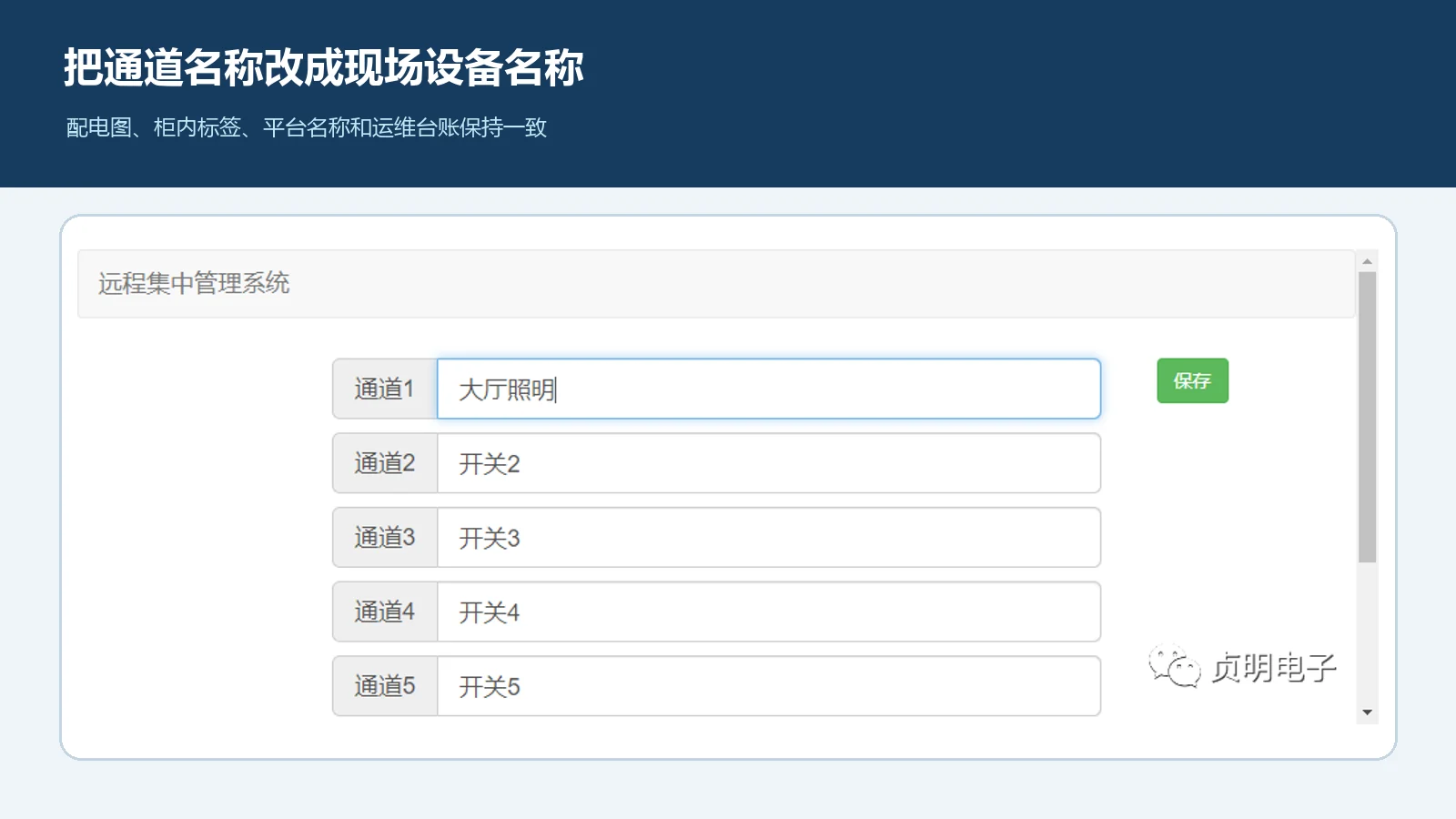

设备名称和通道名称支持自定义。将“开关1”改成“大厅照明”“排风机”“1号水泵”等现场名称后，值班人员更容易识别回路，也便于日志、告警和交接记录保持一致。命名应与配电图、柜内标签和平台台账统一。

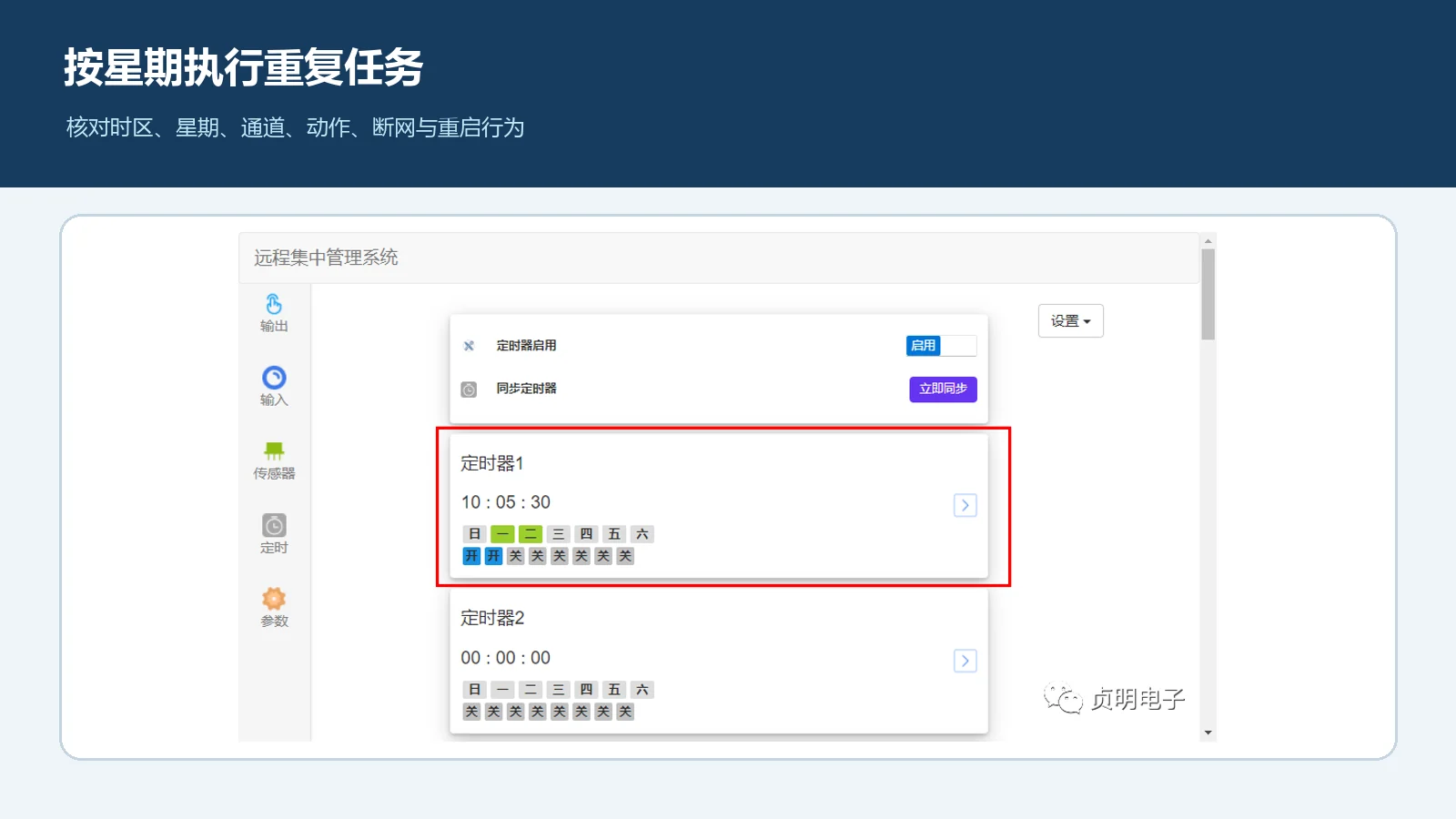

按星期定时，让重复任务自动执行
资料展示的定时流程包括设置时间、选择星期、选择执行通道和命令，并保存策略。例如工作日早晨打开大厅照明、闭馆后关闭公共区域，或按生产班次启动与停止辅助设备。定时任务的组数、是否离线执行、设备时钟来源和断网行为需要以当前固件确认。
定时控制上线前，应检查人工操作、平台操作、输入联动和定时任务之间的优先级。若多条规则可能同时动作，需明确冲突处理、异常复位和手动接管方式，避免出现“刚打开又被另一条规则关闭”的情况。

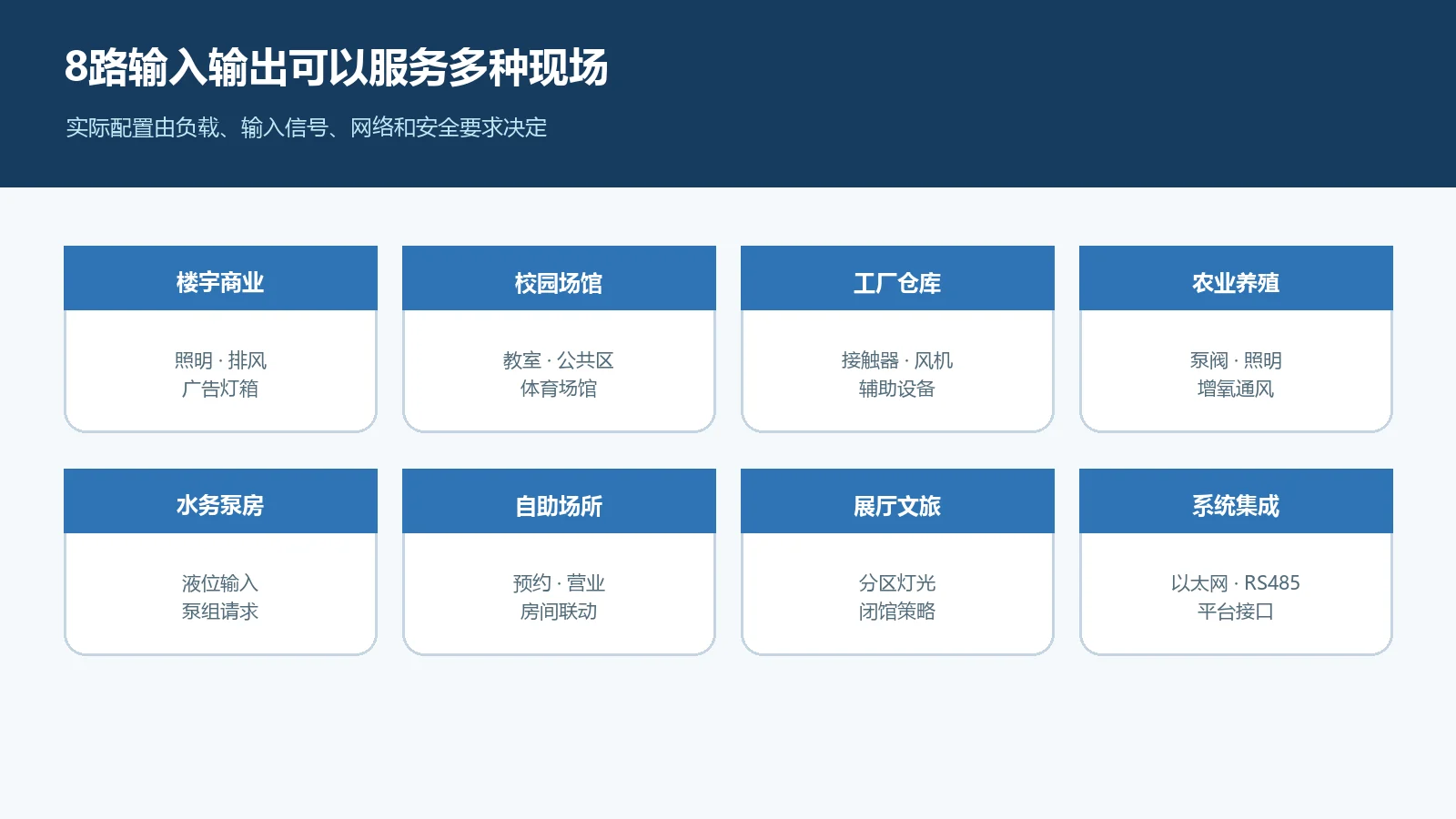

应用场景可以怎样扩展？
- 办公楼与商业空间： 大厅、走廊、广告灯箱、排风和非核心设备的分区控制；
- 校园与场馆： 教室照明、公共区域、体育场馆和活动空间的定时与集中管理；
- 工厂与仓库： 指示灯、辅助设备、接触器线圈、风机和泵阀控制；
- 农业与养殖： 水泵、阀门、风机、照明、增氧和环境条件联动；
- 水务与泵房： 液位开关输入、泵组启停请求、运行反馈和远程巡检；
- 棋牌室与自助场所： 按营业、预约或房间状态控制照明和辅助设备；
- 展厅、影院与文旅： 分区灯光、场景切换和闭馆定时，复杂调光应配合专用设备；
- 系统集成项目： 通过以太网、RS485和平台接口接入上位系统，形成统一设备台账。

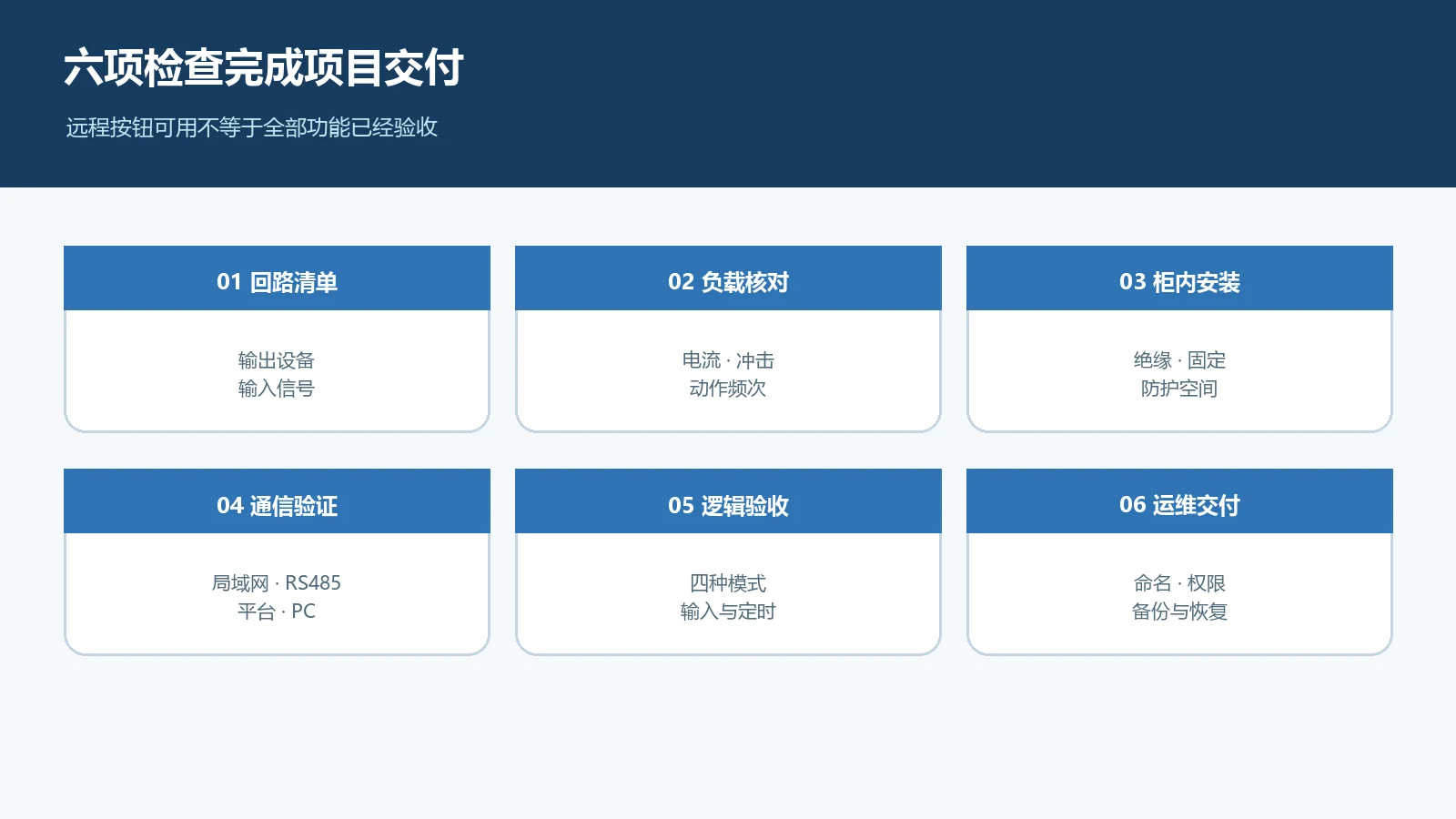

从安装到交付，建议完成六项检查
- 回路清单： 明确8路输出和8路输入分别对应什么设备、信号和安全等级；
- 负载核对： 记录电压、电流、启动特性、动作频次以及是否需要接触器或吸收保护；
- 柜内安装： 对裸板进行绝缘、防护和可靠固定，预留电源、网线、端子和维护空间；
- 通信验证： 分别检查局域网、RS485、平台和PC软件连接，避免把单一入口可用等同于全部链路通过；
- 逻辑验收： 逐路测试开关、点触、互锁、翻转、输入触发和星期定时；
- 运维交付： 统一设备/通道名称，设置账号权限，保存参数并明确出厂还原和故障处理流程。
常见问题FAQ
可以直接控制220 V灯具吗？
接线图展示了交流负载触点关系，但当前资料未提供触点容量和负载分类。是否直带应按灯具启动冲击、额定电流和动作频次核对，必要时通过接触器或中间继电器扩展。
互锁模式能直接控制电机正反转吗？
互锁模式可以参与控制逻辑，但不能替代机械互锁、电气互锁、限位开关、急停和电机保护。电机回路必须由具备相应能力的人员设计。
网络中断后定时是否继续执行？
需要按当前固件验证。投运前应分别测试断网、断电、重启和时钟同步后的定时行为，不应根据历史界面推断。
怎样恢复出厂设置？
原手册提供了断电后按住板载按钮再上电的恢复方式。恢复操作可能清除网络、名称、模式和定时等设置，执行前应保存当前配置，并使用当前版本操作说明。
获取资料、软件与项目支持
咨询时建议提供负载清单、8路输入信号类型、供电条件、网络环境、是否需要RS485对接、输出模式、定时策略和平台使用人数。贞明电子可提供当前说明书、配置软件，并协助设备命名、功能调试、平台接入和项目联调。
