为什么两路控制器仍然值得单独选型？
现场改造并不总需要8路或12路控制器。很多照明箱、设备柜、泵房和独立机位只有两个关键回路：例如常用照明与备用照明、主设备与辅助设备、风机与水泵、加热与通风。若直接使用高通道数设备，不仅占用柜内空间，也会增加无用点位、接线和调试工作。

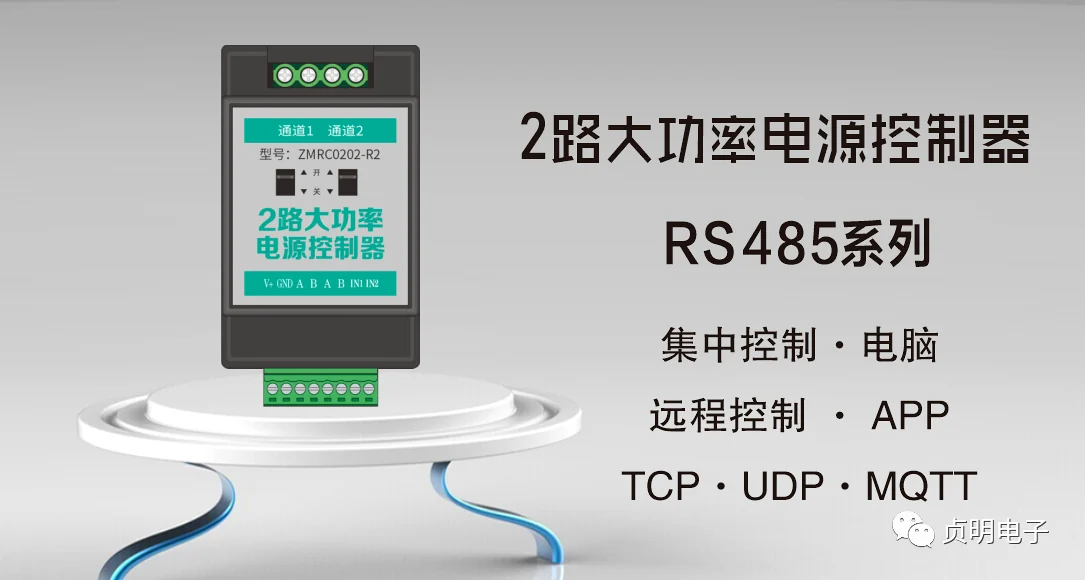

ZMRC0202-R2把“两路输入、两路输出、RS485通信、DIN导轨安装”集中在约110×55×45 mm的外壳内，适合小点位独立部署，也能作为RS485总线中的一个节点纳入更大的控制系统。
核心配置一览
| 项目 | ZMRC0202-R2 |
|---|---|
| 工作电源 | 12 V，说明书标配方向为12 V/1 A电源 |
| 输出 | 2路独立220 V无源输出 |
| 输入 | 2路输入 |
| 继电器方向 | 50 A 277 V AC磁保持继电器 |
| 通信 | RS485，Modbus RTU |
| 安装 | 35 mm标准DIN导轨 |

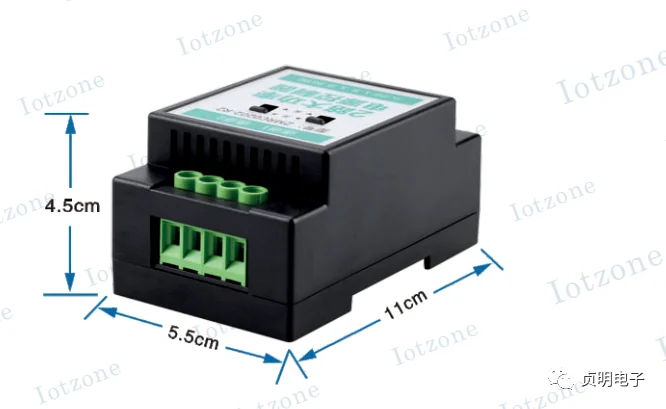

| 外壳尺寸 | 110×55×45 mm |
| 说明书标称功耗 | 待机0.8 W，最大3 W |
| 说明书标称环境 | 工作温度-45～85 ℃；保存湿度5%～95% RH |
以上为现有说明书与官网产品页的标称信息。负载能力、环境适应性和寿命会受到负载类型、浪涌、柜内温升、端子与线径、开关频率及保护方式影响，项目选型应以当前规格书和现场设计为准。

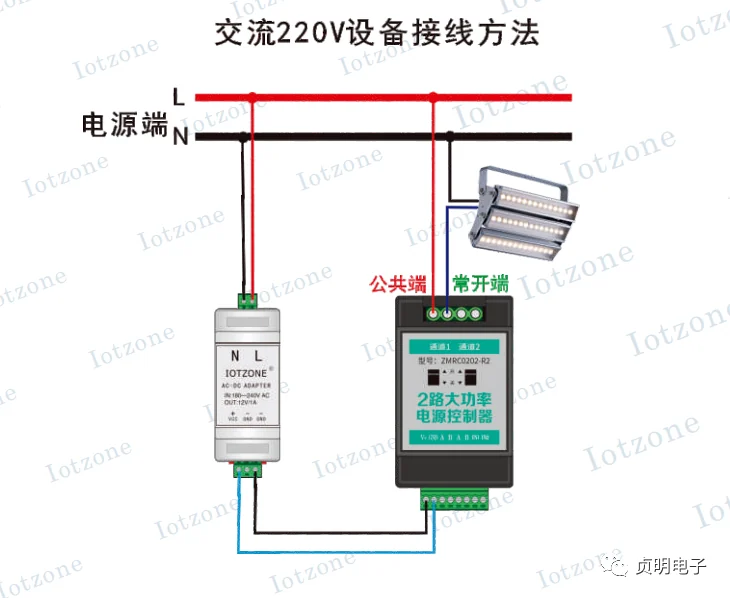

接线关系怎么理解？
设备上方为两组继电器无源输出端，下方包括12 V电源、RS485 A/B端子和IN1、IN2输入端。无源输出相当于受控开关，本身不向负载供电；交流火线、零线、断路器及负载回路需要按现场电气设计完成。

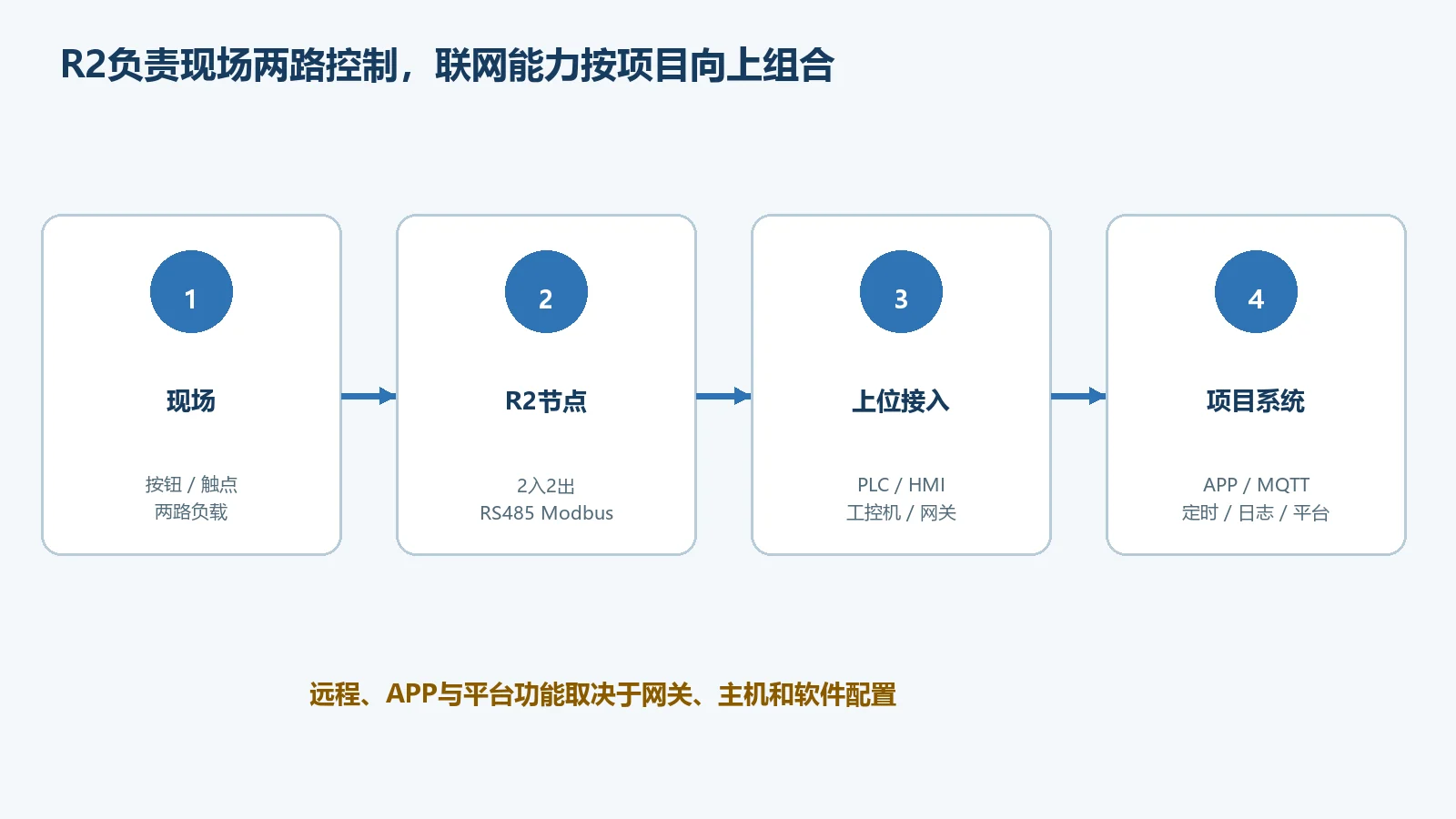

单机能力与系统扩展要分清
ZMRC0202-R2的本机核心是输入、继电器输出和RS485 Modbus RTU。PLC、触摸屏或工控机可通过RS485读取输入与继电器状态，并控制单路或多路输出。说明书给出的默认通信方向为设备地址1、9600 bit/s、无校验，正式接入前应以当前设备参数和协议文档复核。
需要手机、电脑公网访问、MQTT、日志、定时、经纬度日出日落策略或私有化平台时，可把R2接入贞明电子网关、联网控制器或项目主机，再由物联地带平台或客户系统统一管理。这样既保留RS485现场总线的稳定结构，也方便后续增加远程运维和跨区域管理能力。

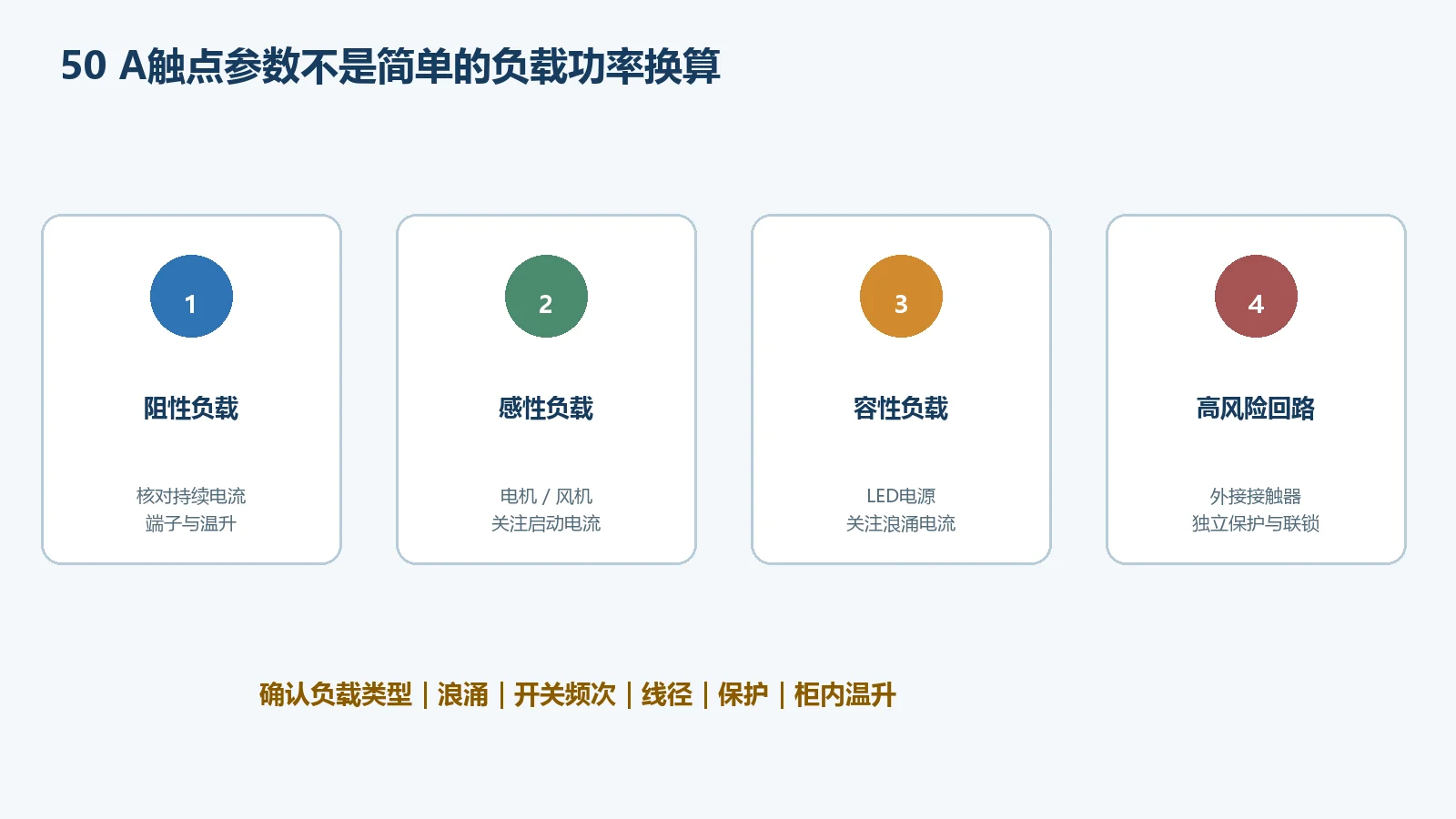

50 A继电器应该怎样理解？
“50 A 277 V AC”首先是继电器触点方向，不表示任何220 V负载都可以不经核算直接按50 A长期使用。灯具电源、LED驱动、电机、风机、水泵、变压器和电容性设备可能存在明显启动或冲击电流；频繁开关、高温密闭柜、端子与线径不足也会降低可用余量。
选型时至少确认额定电流、启动/浪涌电流、功率因数、开关频次、环境温度、保护器件和故障后果。对于大功率电机、加热器或高浪涌负载，可让R2控制交流接触器线圈，由接触器承担主回路开断；是否可以直接带载，应由项目电气人员根据完整负载资料判断。

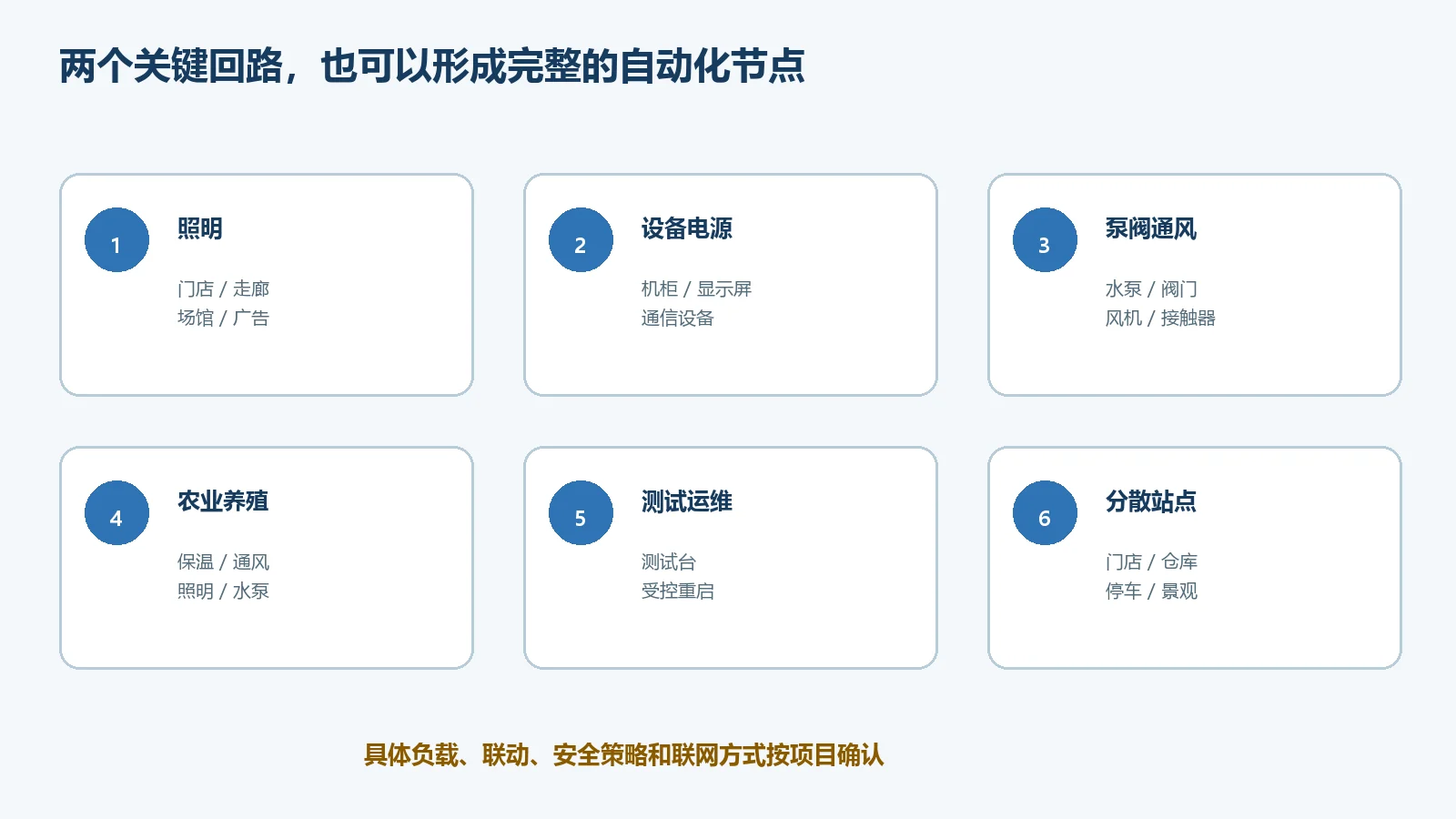

适合哪些应用场景？
- 照明与公共区域： 门店、走廊、广告灯箱、景观小品、停车区、体育场馆辅助照明等两回路开关控制。
- 设备电源管理： 工控机、显示屏、通信设备、机柜风扇或辅助电源的分路启停和故障后受控重启。
- 泵阀与通风： 小型泵、阀门、风机或接触器线圈控制，配合液位、压力、温湿度等信号形成联动。
- 智慧养殖与农业： 保温灯、通风、水泵、照明或投喂辅助设备的两路控制；涉及生命安全的环境控制需设计独立保护和失联策略。
- 实验与测试： 测试台两路电源、信号或辅助设备顺序控制，结合上位机记录动作与状态。
- 控制柜联网改造： 把原有两个开关回路接入RS485总线，与PLC、HMI、网关或客户平台组合。
- 连锁与分散站点： 通过联网主机统一管理门店招牌、设备电源、仓储照明和报警辅助设备，具体取决于通信与平台配置。
两路输入可以怎么用？
两路输入可作为本地按钮、干接点状态或现场触发信号的接入点。例如墙面按钮控制对应照明回路，液位开关触发泵或阀门逻辑，门磁或报警触点触发灯光与声光提示。输入是直接控制输出，还是仅上传状态后由PLC、网关或平台判断，应在调试时明确。
任何涉及安全联锁、急停、超温、缺水、消防或人身风险的控制，都不应只依赖普通通信和软件逻辑。应配置符合项目要求的硬件保护、手动旁路、故障安全状态和现场应急措施。

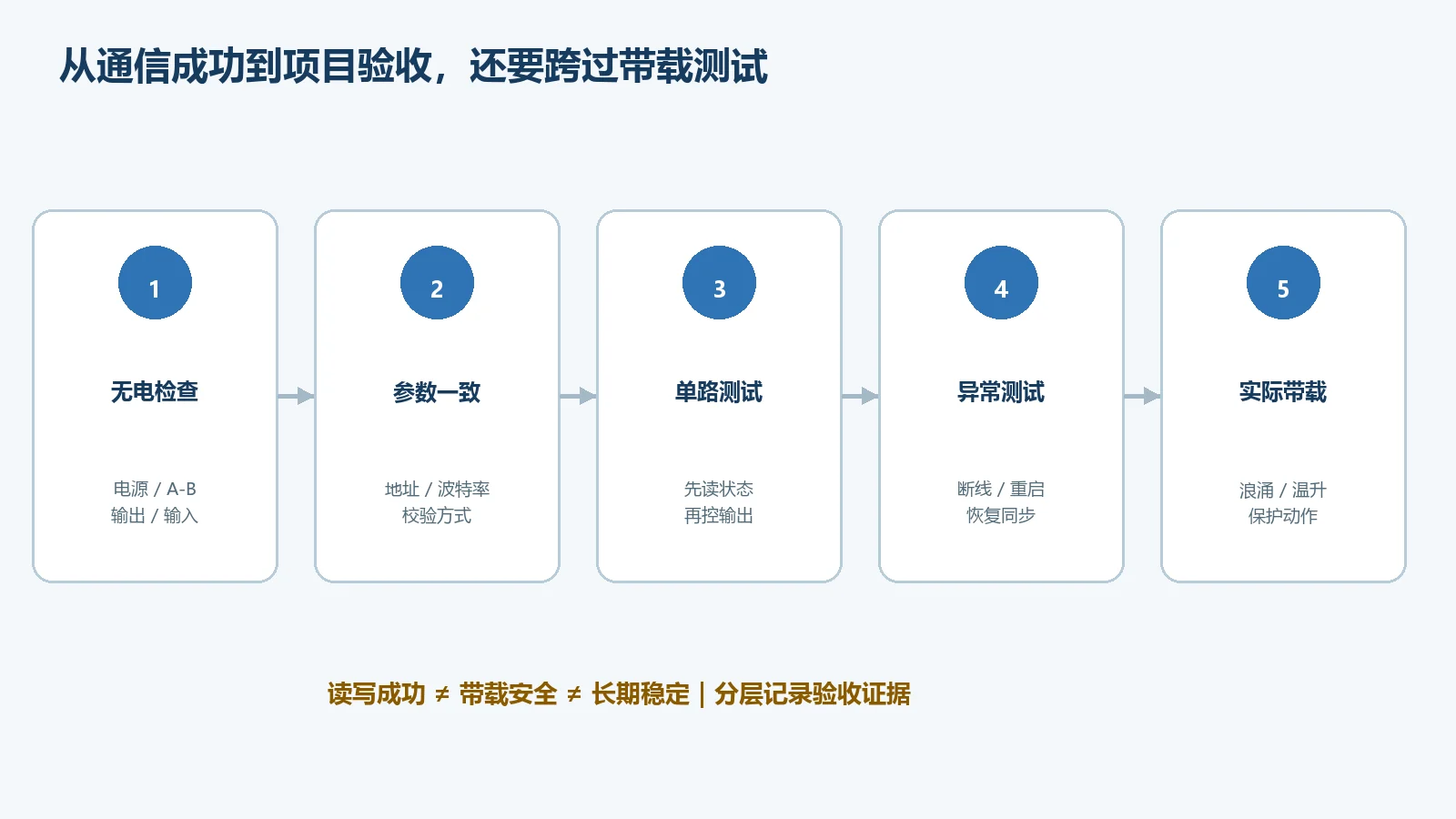

接入Modbus系统要确认什么？
R2支持Modbus RTU，常用功能包括读取继电器状态、读取输入状态、控制单个继电器和控制多路继电器。集成时建议按以下顺序：
- 断电检查电源极性、RS485 A/B、输出回路和输入信号；
- 核对设备地址、波特率、校验方式与主站一致；
- 先读取状态，再测试单路开关，最后验证多路与联动逻辑；
- 记录寄存器/线圈地址、通道对应关系和控制来源；
- 模拟通信中断、设备重启、主站重连和异常输入；
- 带实际负载验证温升、冲击电流、保护动作和长期稳定性。
常见问题
R2能直接用手机远程控制吗？
R2本机以RS485 Modbus RTU接入为核心。需要手机或公网远程控制时，应结合网关、联网控制器、物联地带平台或客户系统，按项目配置通信和账号权限。
两路输出有没有电压？
输出为无源触点，本身不向负载提供220 V。负载电源和保护回路需要另行接入，接线前必须确认公共端、常开端及现场电气图。
50 A是不是可以直接控制11 kW负载？
不能只用220 V×50 A直接判断。必须考虑负载类型、启动和浪涌电流、功率因数、开关频次、端子线径、柜内温升和保护方式；动力或高浪涌负载通常应评估外接接触器。
能否接入PLC、触摸屏或第三方平台？
支持RS485 Modbus RTU，可接入PLC、HMI、工控机或网关。第三方平台通常通过网关或项目主机对接，通信接口、点表和控制权限需在实施前确认。
两路输入能否做按钮双控或传感器联动？
可按当前设备功能、控制模式和项目逻辑配置。双控、多控、跨设备互控或传感器条件联动需要结合固件、上位控制或平台方案确认，不应仅凭端口数量判断。
是否支持断网继续工作？
RS485本地控制不依赖公网；若项目使用网关或平台策略，则需明确断网时的本地逻辑、状态保持、恢复同步和人工旁路。最终行为以交付配置和测试记录为准。
选型前建议提供哪些信息？
为了减少现场返工，建议提供负载名称与类型、额定及启动电流、供电电压、每天开关次数、输入信号类型、RS485总线长度、上位系统、联网需求、控制柜空间、环境温湿度及异常情况下的安全要求。贞明电子可据此协助确认R2是否适合，或改选RC4、RC8、RC12等更多回路型号。
项目选型、平台接入或方案咨询，可联系常州贞明电子科技有限公司：16605298829，微信同号；官网：https://iotzone.cn/。
