网络控制器怎样快速配置和测试？贞明电子Q系列配置软件指南

控制器功能再丰富，如果初次联网、地址修改和输出测试不够顺手，现场调试仍会耗费时间。配套配置软件的意义，就是把常用的“找设备—连设备—读信息—做测试—改参数—再复核”集中到一个工具中，让工程人员不必在多个入口之间反复切换。

配置软件能做什么？

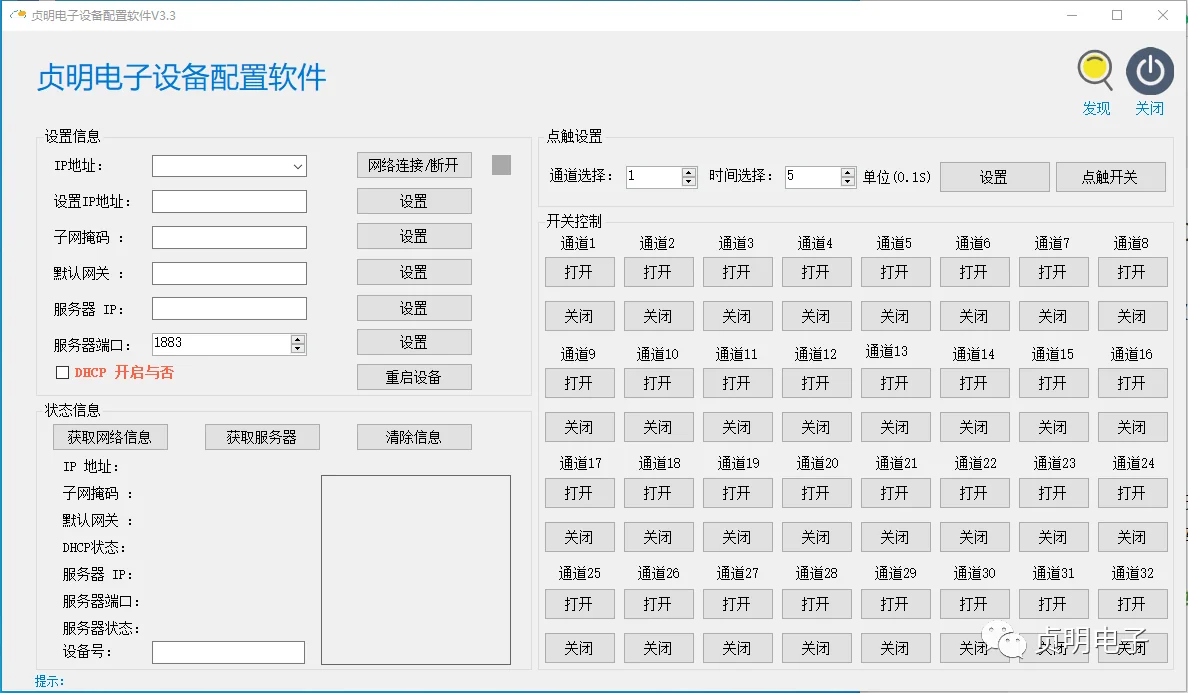

根据当前Q系列配置软件界面，常用功能包括：

• 发现设备： 在电脑与控制器处于可通信的局域网条件下，搜索当前网段内的设备；
• 建立连接： 选择目标设备后连接，读取网络与设备信息；

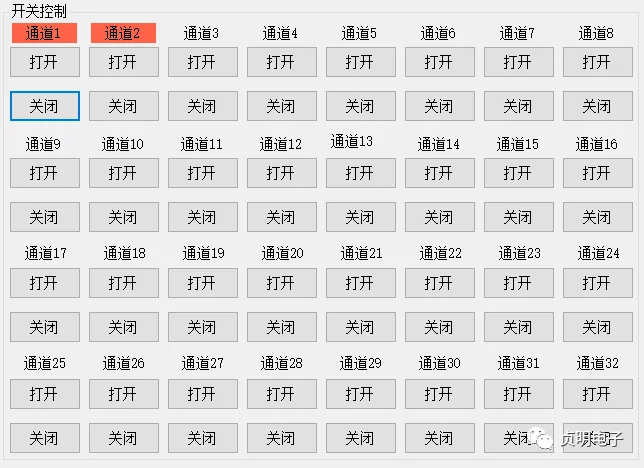

• 通道点控： 在确认负载安全的前提下，对相应输出通道进行打开、关闭或点触测试；

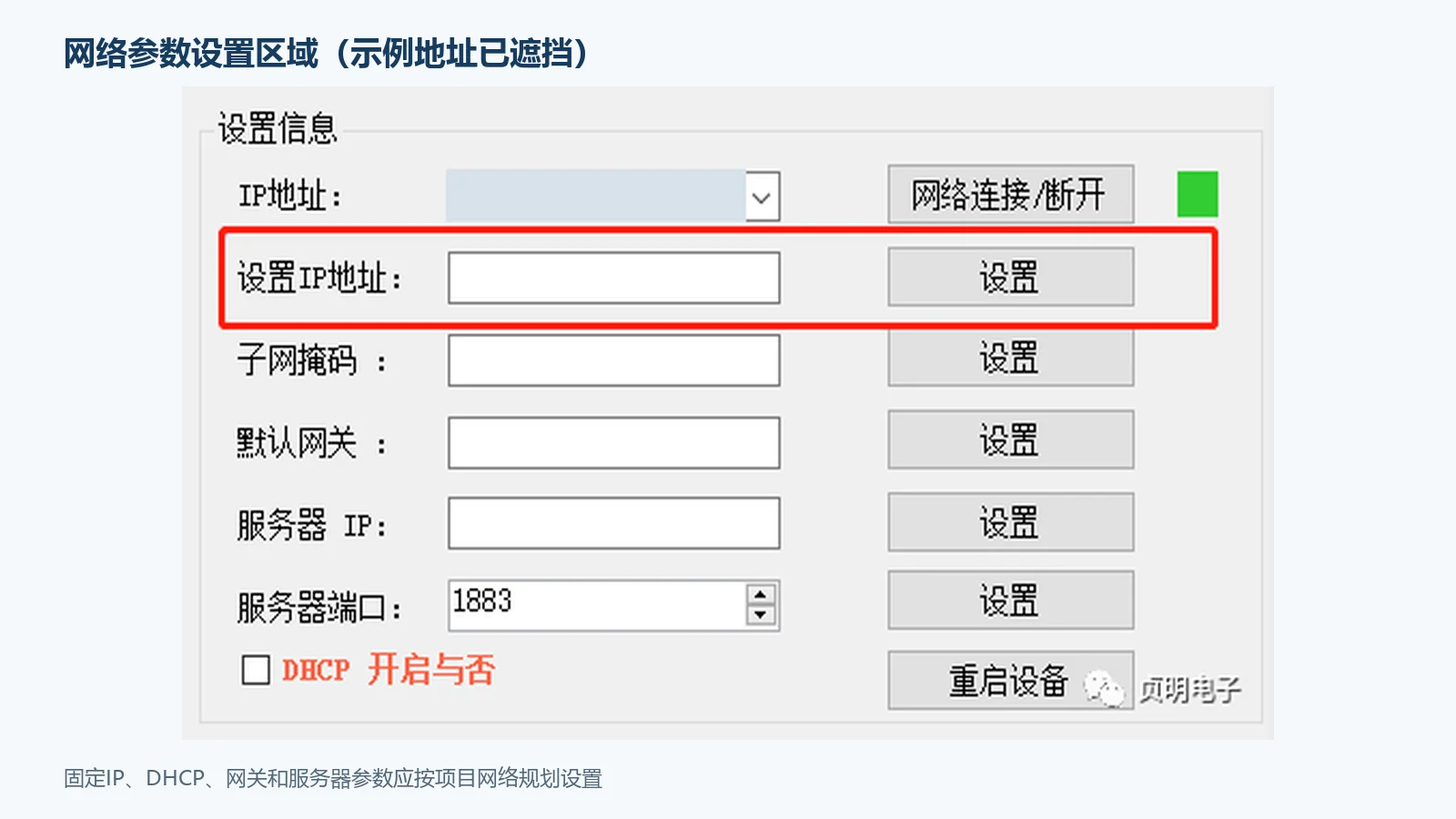

• 修改网络参数： 按项目网络规划调整设备IP、子网掩码、默认网关、服务器地址和端口等项目；
• 启用DHCP： 在项目允许动态分配地址时，可选择DHCP方式；
• 辅助交付： 配置完成后复核参数和通道动作，为柜内预调试、现场验收和维护留档提供便利。

为什么配套软件更适合工程调试？

1. 先发现设备，再处理地址

新设备接入局域网后，最常见的问题不是控制逻辑，而是“设备现在使用什么地址”。通过发现功能先确认在线设备，再决定是否修改网络参数，可以减少盲目尝试。

2. 配置与测试在同一流程完成

完成连接后，可读取设备信息并进入通道控制区域。工程人员可以在控制柜、样机台或交付现场完成基础动作验证，再写入最终网络参数。这样更容易区分网络配置问题、设备通信问题和负载接线问题。

3. 修改方便，但更强调留档

IP、网关和服务器等参数需要根据项目网络规划设置。软件让修改入口更直观，但正式交付前仍应记录设备位置、型号、设备标识、最终地址和配置日期，避免后续维护时出现地址冲突或无法定位设备。

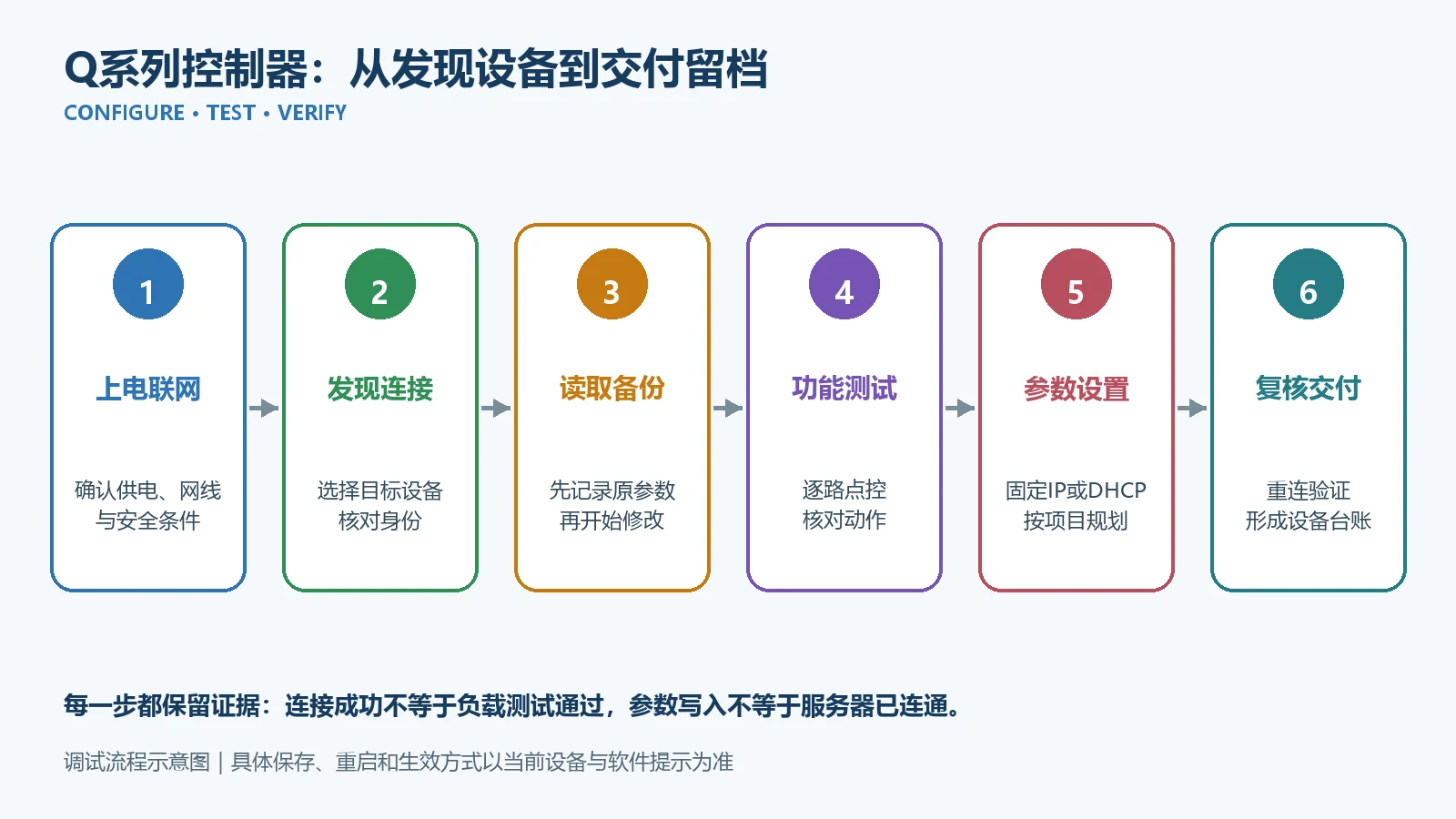

推荐的快速调试流程

第一步：确认型号与软件版本

联系贞明电子获取与设备型号匹配的配置软件，同时说明控制器型号、使用电脑的系统版本和项目用途。不要从不明第三方站点下载工具，也不要用其他系列的软件直接尝试写入参数。

第二步：搭建安全的测试环境

给控制器按产品说明正确供电，将控制器和电脑接入同一局域网。建议先在控制柜或测试台完成基础配置；若输出端已经连接照明、接触器、电机或其他负载，应先确认动作不会影响人员和设备安全。

第三步：发现并连接目标设备

打开配置软件，使用“发现”功能搜索设备，选择目标控制器后建立网络连接。多台设备同时在线时，应结合柜号、标签、设备标识或逐台上电方式核对目标，避免修改错设备。

第四步：先读取，再备份

连接成功后先读取当前网络信息，并将原始参数记录在调试表中。工程改动应遵循“先记录、后修改”，方便出现网络不通或项目变更时快速追溯。

第五步：执行受控功能测试

确认通道映射后，逐路进行打开、关闭或点触测试，核对软件显示、控制器状态、接线和实际负载动作是否一致。通道测试只证明当前条件下的控制动作，不等同于已经完成长期稳定性、满载或整机安全验收。

第六步：写入项目参数并复核

根据现场网络规划设置固定地址，或在项目允许时启用DHCP。修改后按软件和设备要求保存、重连或重启，再次确认设备能够被发现、连接和控制。使用DHCP时，设备地址可能变化，建议结合路由器地址保留、设备标签或发现工具制定后期定位方式。

第七步：完成交付记录

至少记录设备型号、安装位置、网络方式、最终地址、服务器参数、通道用途、软件版本、配置日期和操作人员。批量项目可使用统一地址规划和设备台账，降低维护成本。

网络参数怎么选择？

“能被发现”不代表所有网络参数都正确，“参数写入成功”也不代表服务器一定可达。正式联调还要分别验证局域网通信、服务器连通、协议交互、控制动作和断网恢复。

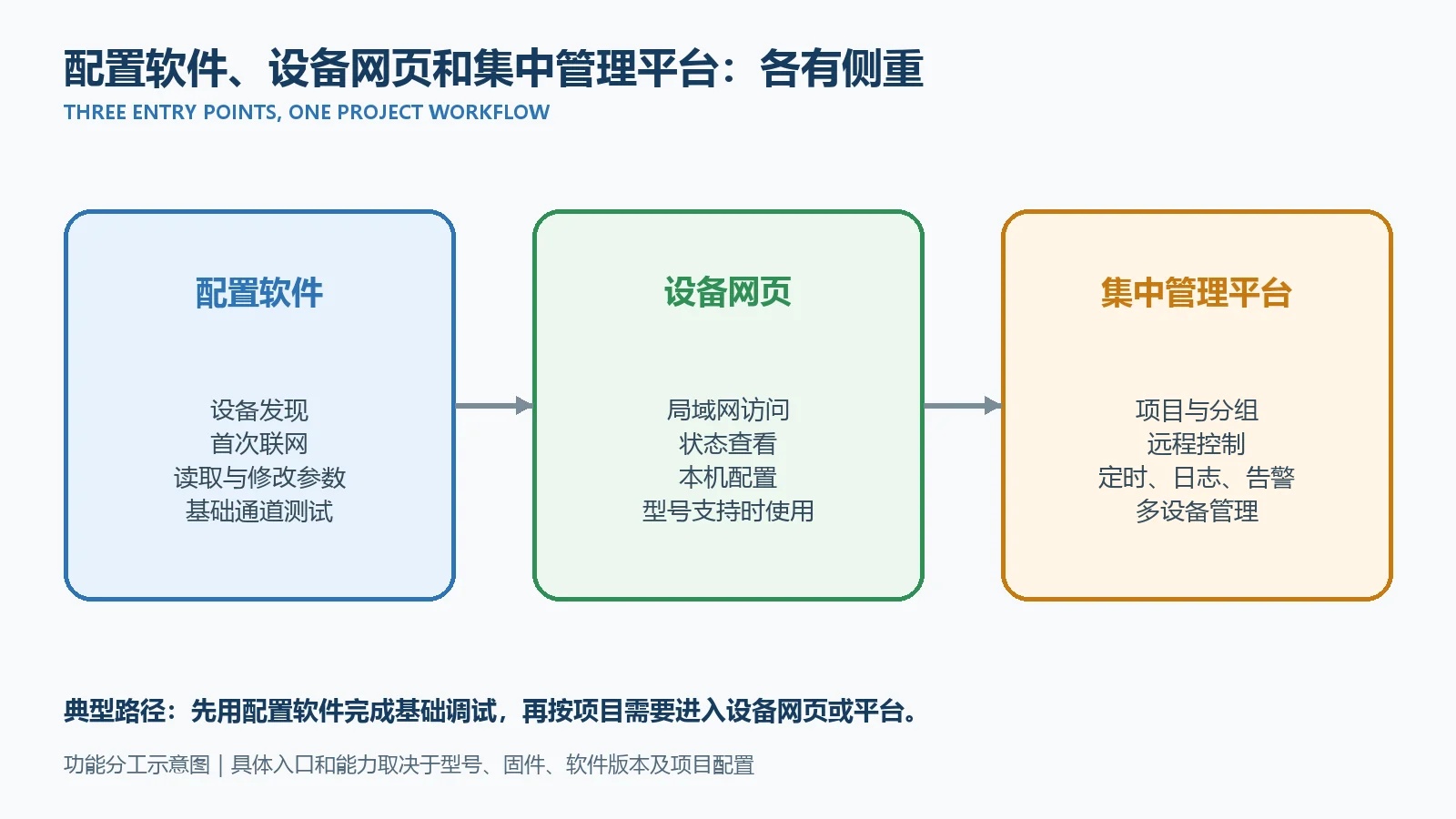

配置软件、设备网页和平台如何分工？

• 配置软件： 更适合设备发现、首次联网、参数调整和基础功能测试；
• 设备网页： 对支持网页管理的型号，可用于局域网内查看状态和调整相应配置；
• 集中管理平台： 适合项目、分组、远程控制、定时、日志、告警和多设备管理，具体能力按平台与项目配置确认。

三者并不是互相替代。现场调试可以先用配置软件快速建立设备可用状态，再根据项目需要使用设备网页或平台进行日常管理。

适合哪些使用场景？

控制柜出厂预调试

成套厂可在设备发往现场前完成地址规划、通道动作检查和配置记录，减少现场逐台摸索。

工程现场首次部署

照明、场馆、园区、楼宇、机房、养殖和工业控制项目中，可先发现设备并完成基础网络配置，再与上位系统联调。

设备厂商配套测试

将贞明电子控制器集成到设备或控制箱时，可用于样机验证、功能演示和批量参数预配置。正式批量交付前仍需建立版本和配置管理。

售后维护与设备更换

现场替换控制器、调整网络或排查通信时，可使用配置软件读取和修改参数。建议先对原设备和新设备分别留档，避免直接覆盖现场配置。

实验室与小规模试用

在接入正式平台前，先验证通道动作和局域网通信，有助于工程人员熟悉产品。但测试台结果不能直接替代真实负载、复杂网络和长期运行验证。

常见问题FAQ

配置软件下载地址在哪里？

为避免型号或版本不匹配，建议联系贞明电子获取对应的软件和资料。联系时提供设备型号、现场网络方式和电脑系统版本，可减少重复确认。

软件发现不到设备怎么办？

先检查控制器供电、网线和网络指示，再确认电脑与控制器接入同一局域网、电脑当前使用的网卡和网段正确。多网卡、访客网络隔离、防火墙策略、地址冲突或交换网络限制也可能影响发现。仍无法定位时，可将设备型号、指示灯状态和网络拓扑发给技术人员排查。

修改IP后为什么暂时连接不上？

新地址可能已经进入另一个网段，电脑也需要具备访问该网段的条件；部分设置还需要保存、重连或重启后生效。应先核对修改记录和网络规划，不要连续写入多个未知地址。

DHCP和固定IP该选哪一种？

临时测试或由路由器统一管理地址时可考虑DHCP；需要长期由上位机、网页或平台通过明确地址访问时，通常更便于使用规划好的固定IP，或在路由器中做地址保留。最终由项目网络方案决定。

点控测试是否可以直接带现场负载？

只有在接线、负载能力、通道对应和人员安全均已确认时才能操作。对电机、加热、照明、门禁、阀门等可能产生实际后果的负载，建议先断开或隔离测试，并由具备相应资质的人员按项目安全规程执行。

软件能配置贞明电子所有产品吗？

不能把某一版本界面理解为适用于所有产品。当前文章针对Q系列网络控制器的配套配置软件；其他系列是否有对应工具、支持哪些参数，应按具体型号向贞明电子确认。

获取软件与项目支持

如需获取Q系列控制器配置软件，请在联系时提供设备型号、当前网络方式、期望配置内容和电脑系统版本。贞明电子可协助完成产品选型、软件资料匹配、基础配置说明和项目联调。
