在工业现场，系统“知道发生了什么”还不够，现场人员也需要快速看见设备当前状态。很多项目已经具备传感器、PLC、继电器控制器或管理平台，却缺少一个简单、醒目、容易集成的本地提示出口。三色报警灯正好补上这一环：把系统中的状态、阈值和故障信息转化为现场可见的红、黄、绿灯光。
为什么说它是一个实用的工业配件？
三色报警灯本身不负责判断复杂工艺，也不替代PLC、安全回路或管理平台。它的价值在于把已有系统的判断结果清楚地传递给现场人员。
- 状态直观： 红、黄、绿三种颜色可以分别表达不同设备状态；
- 控制方式灵活： 可通过开关量进行直接触发，也可通过RS485命令纳入系统控制；
- 组合表达丰富： 支持单色、组合颜色、闪烁及闪烁频率设置；
- 便于项目集成： 可与PLC、控制器、网关、传感器联动和上位机形成清晰的信号链路；
- 有利于现场协同： 操作、巡检、维护和管理人员能够使用统一的灯光语言判断设备状态。
“实用”不等于可以不做选型。安装前仍需确认供电、开关量信号类型、RS485通信参数、安装尺寸、观察距离和现场环境。

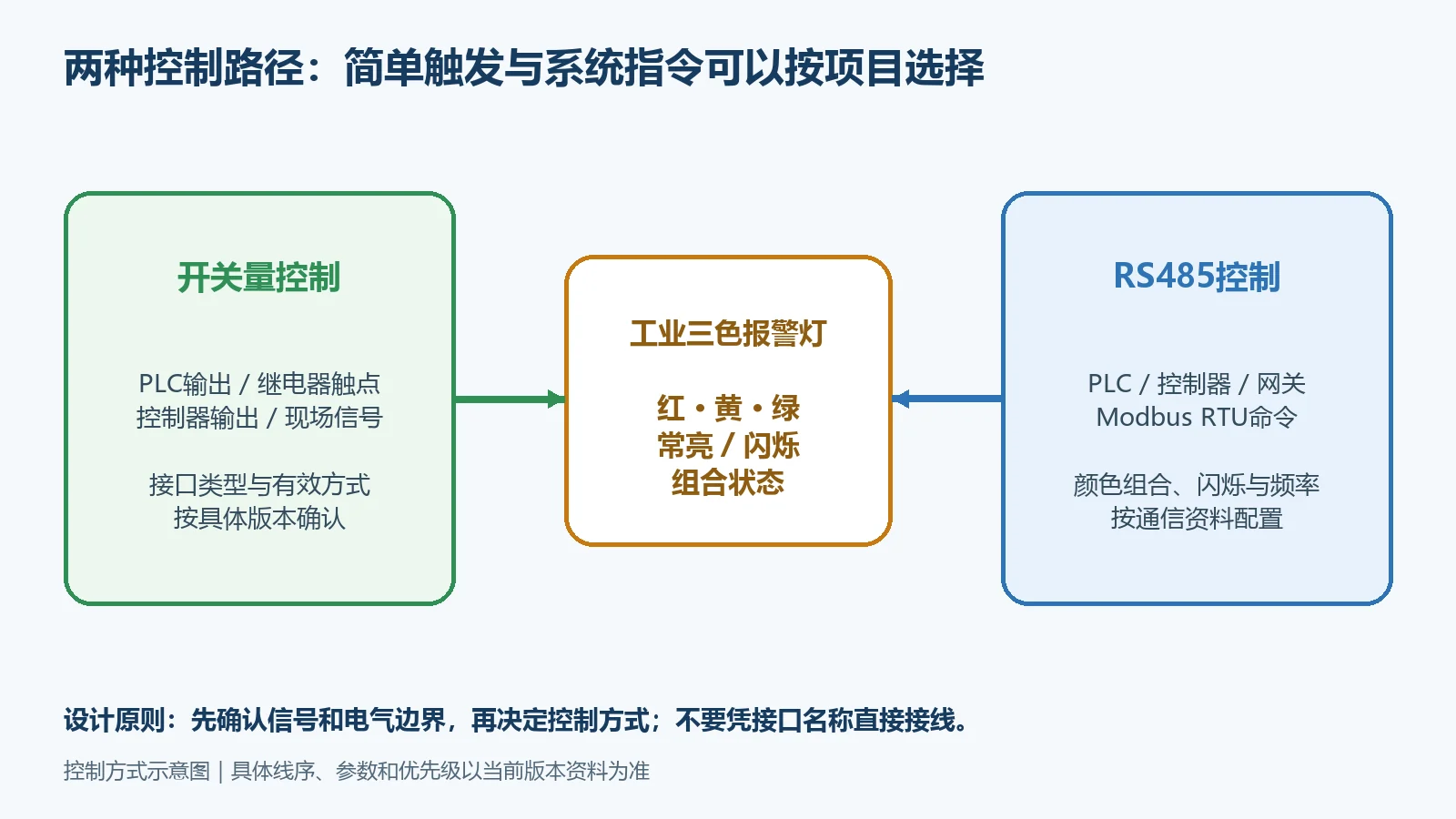

两种控制方式，怎样选择？
开关量控制：适合直接、明确的状态触发
当PLC输出、继电器触点、控制器输出或其他现场设备已经能够提供明确的开关状态时，可以通过兼容的开关量接口触发报警灯。这种方式路径短、逻辑直观，适合“某条件成立就显示某状态”的场景。
例如：设备故障触点动作时亮红灯，待机触点动作时亮黄灯，正常运行触点动作时亮绿灯。实际接线前应确认报警灯需要的是无源触点、有源信号还是其他输入形式，并核对公共端、有效状态和允许电气范围，不能仅凭“开关量”三个字直接接线。
RS485命令控制：适合系统化和可配置的项目
该报警灯支持RS485通信并采用Modbus RTU协议，可控制红、黄、绿单色或组合状态，同时支持闪烁及闪烁频率设置。对于已有PLC、工控机、网关或控制器的项目，可将报警灯作为总线上的执行设备，由上位逻辑根据设备状态发送命令。
RS485方式适合状态较多、逻辑需要调整或希望统一纳入项目协议的场景。正式集成时需核对设备地址、波特率、校验方式、功能码/寄存器定义、响应超时和异常处理。总线能通信不等于控制逻辑已经安全，最终灯光状态仍需结合现场工况逐项验证。

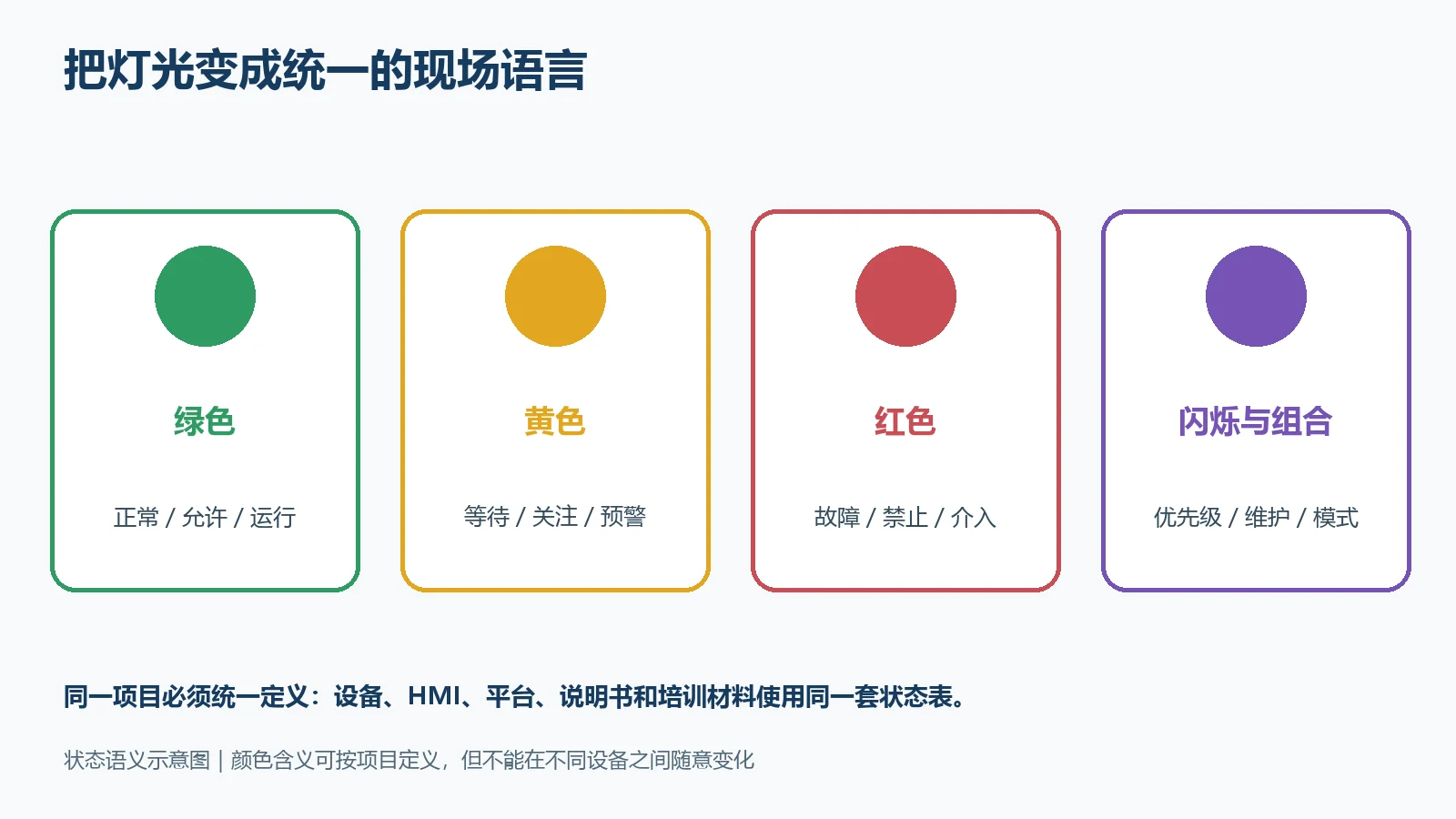

红、黄、绿应该怎样定义？
| 灯光状态 | 常见建议含义 | 典型动作 |
|---|---|---|
| 绿色常亮 | 正常运行、允许通行或流程正常 | 继续运行并保持监视 |
| 黄色常亮 | 待机、等待物料、需要关注或一般预警 | 检查条件并准备处理 |
| 红色常亮 | 故障、禁止操作或需要人工介入 | 停止相关操作并按流程处理 |
| 单色闪烁 | 比常亮更高的关注优先级 | 尽快确认对应状态 |
| 组合颜色 | 维护、调试、模式切换或项目自定义状态 | 按项目状态表执行 |
上述含义是常见约定，不是强制标准。一个项目确定颜色语义后，不应在不同设备上随意变化；如果红灯在一台设备上表示故障，在另一台设备上却表示正常，会增加误判风险。闪烁频率也应适度，避免过快闪烁造成视觉不适或让不同告警难以区分。
产品外形与安装尺寸

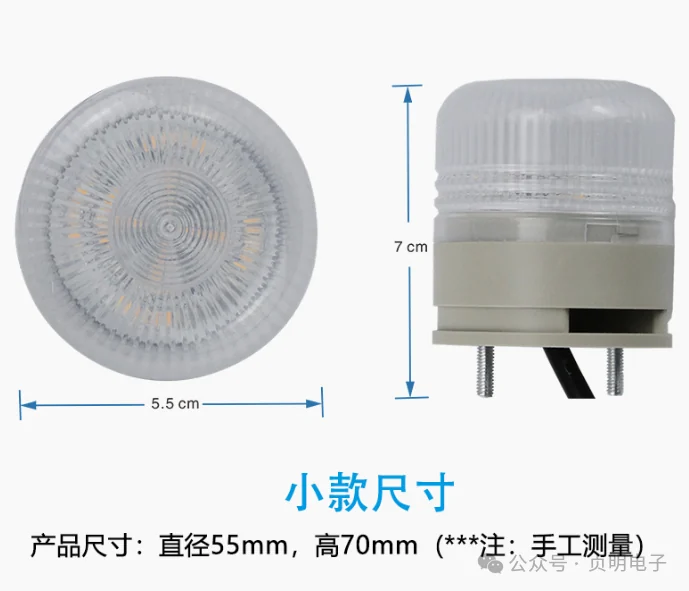

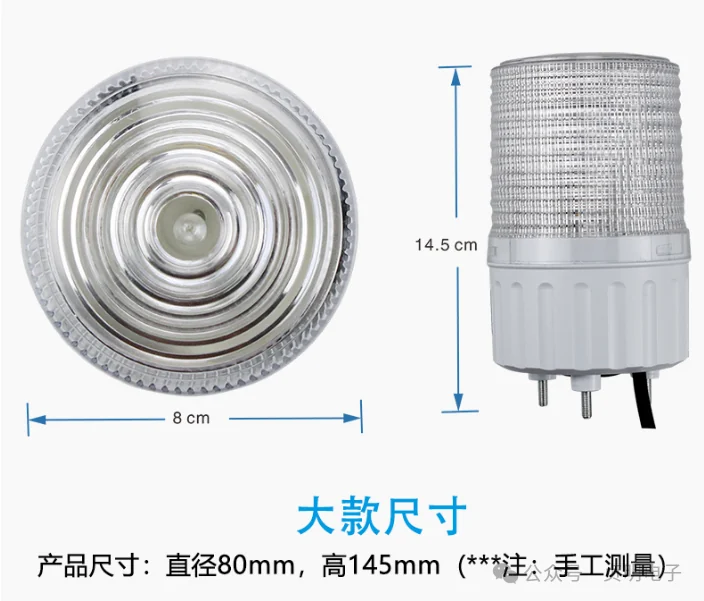

当前产品资料展示了小款和大款两种外形。图中尺寸为手工测量参考值，安装开孔、螺柱间距、线缆长度和实际公差仍需在下单或设计面板前确认。
小款更适合空间紧凑的控制箱、设备面板和工位提示；大款更适合需要扩大可视范围的设备顶部、产线或较开阔区域。实际选择还要结合安装高度、观察方向、背景光、遮挡和现场距离，不能只看灯体尺寸。
RS485接线和系统集成要点
- 先确认供电： 本文没有给出可通用于所有版本的供电电压和功耗，必须查看当前产品标签或资料；
- 核对A/B定义： 不同厂商对RS485端子命名可能存在差异，不能只凭颜色或习惯连接；
- 规划总线： 多节点项目需考虑线型、拓扑、屏蔽、接地、终端匹配、地址唯一性和通信距离；
- 明确掉线状态： 通信中断、主站离线或命令超时后，报警灯保持原状态、熄灭还是进入故障提示，应在控制逻辑中明确；
- 分层验证： 分别测试供电、通信、单色、组合、闪烁、频率设置和异常恢复，不要只验证“能亮”；
- 留出维护入口： 安装位置应便于观察、拆装和线缆检查，同时避免被柜门、管线或设备外壳遮挡。

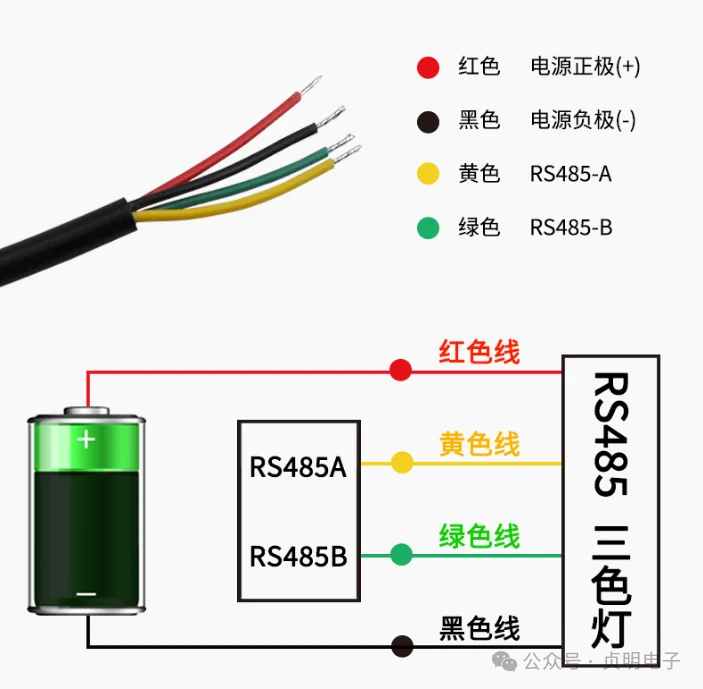

当前接线图只展示RS485版本。开关量版本或双控制版本的线序、公共端和有效方式，应向贞明电子索取对应资料后再施工。

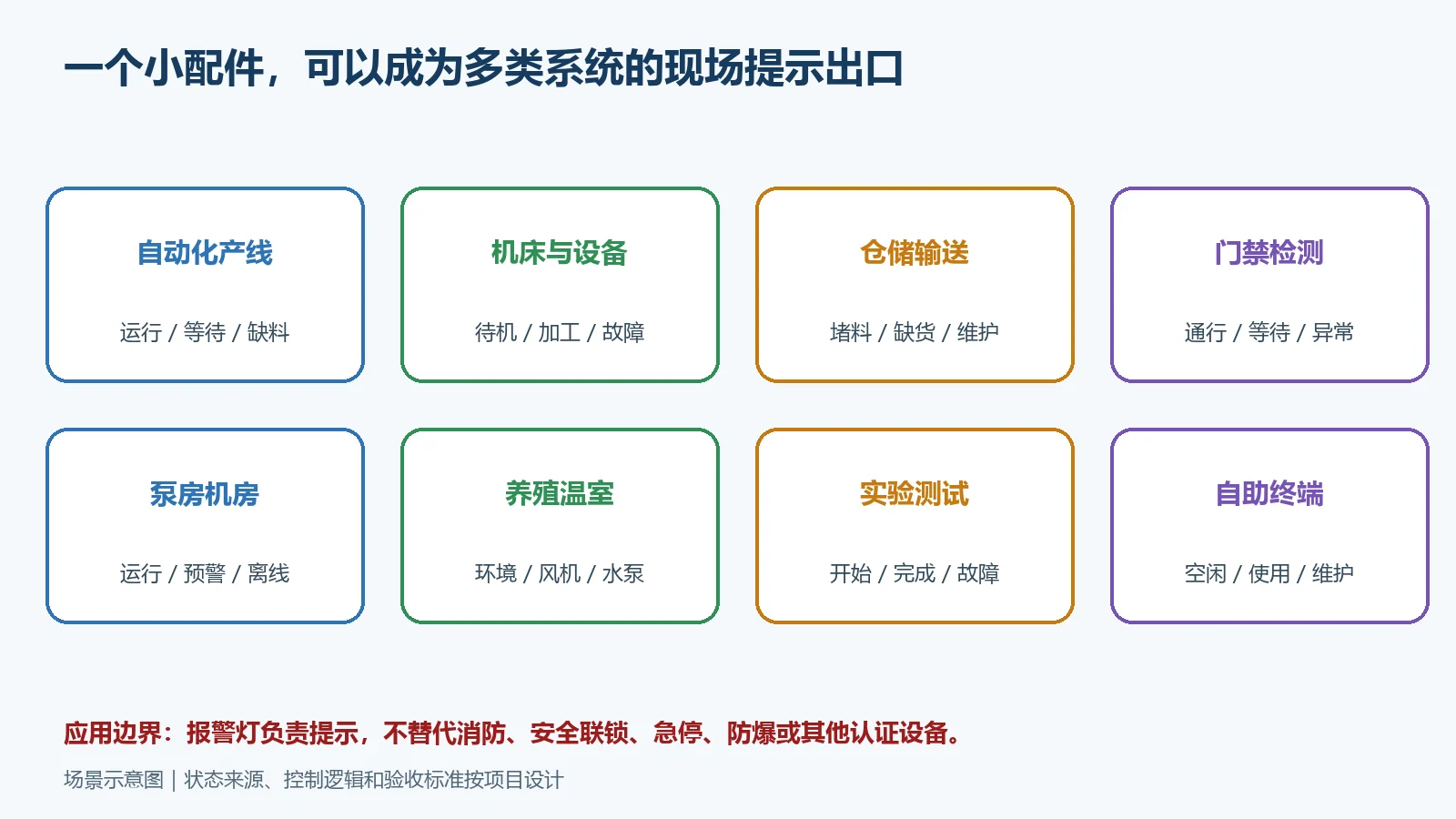

可以扩展到哪些项目场景？
自动化生产线与工位
用于显示生产、等待、缺料、质量异常、维护或停机状态。可由PLC直接输出开关量，也可由上位系统通过RS485统一下发状态。

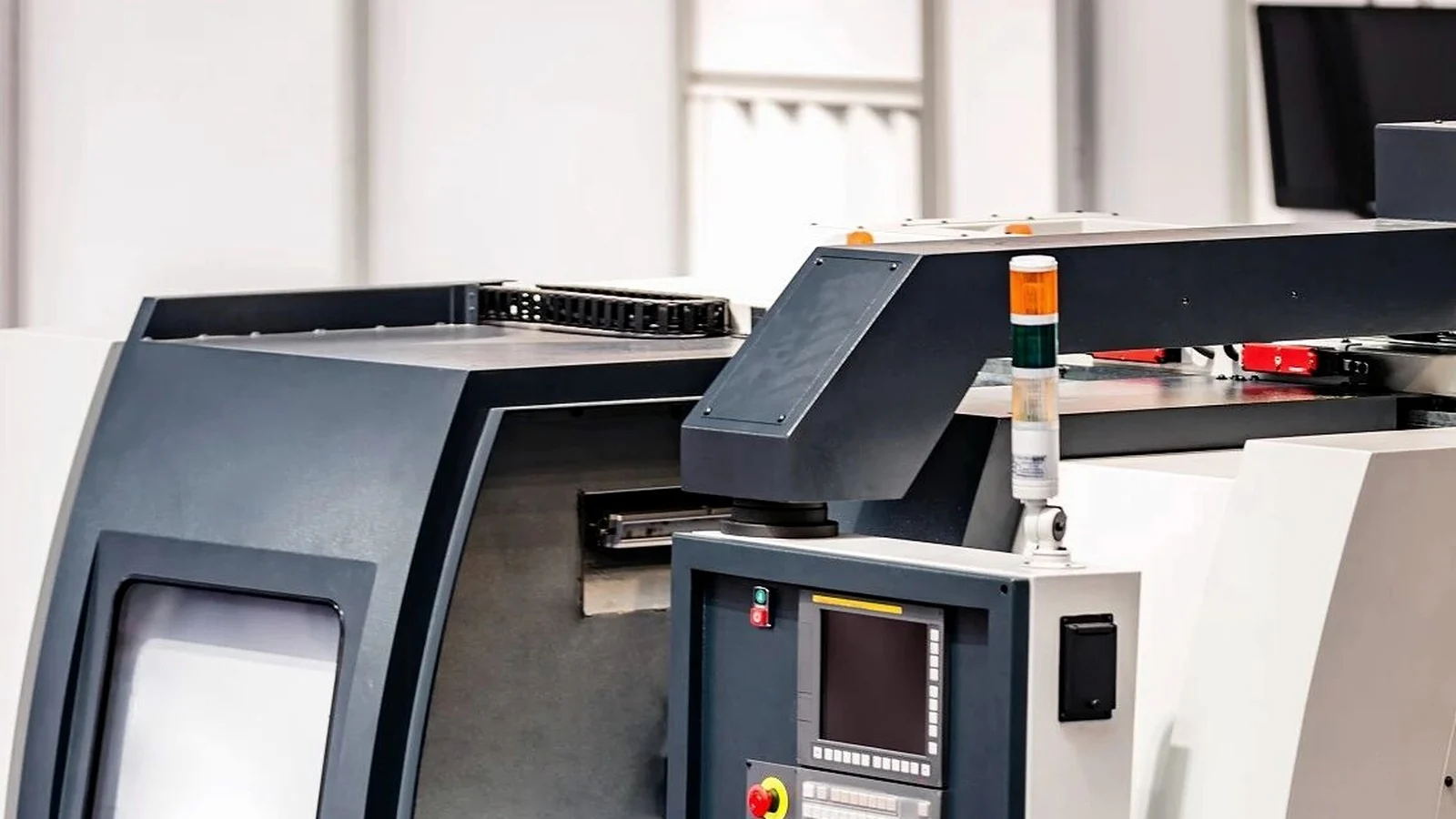

机床、纺织、包装与电子设备
安装在设备顶部或操作区域，为操作人员提供运行、待机和故障提示，适用于纺织机械、机床、生产线和电子机械等设备。
仓储、输送与分拣系统
可用于输送线堵料、工位缺货、分拣异常、装卸等待和设备维护提示。若与WMS、PLC或输送控制系统联动，应明确状态来源和复位权限。
门禁、通道与检测设备
可作为允许通行、等待检查、设备故障等辅助状态提示。涉及人身安全、消防疏散或法定安防功能时，报警灯不能替代经认证的专用安全设备。
配电室、泵房、暖通与机房
可将电表、温湿度传感器、漏水检测、设备运行或控制器告警转化为现场灯光状态，便于巡检人员快速定位。它是辅助提示，不替代保护装置和安全联锁。
养殖场、温室与农业设施
与温湿度、氨气、二氧化碳、液位或设备运行状态组合，可提示环境预警、风机/水泵故障和人工处理需求。传感器阈值、控制动作和报警恢复应由本地控制器或PLC完成。
实验室、教学设备与测试台
用于表示试验运行、等待、测试完成或故障状态。对高压、高温、旋转机械等危险试验，仍需独立的安全防护、急停和联锁系统。
自助设备、充电设施与服务终端
可用于空闲、使用中、暂停服务、维护或故障提示。面向公众的设备还应同时提供文字或界面说明，不能只依赖颜色传递信息。

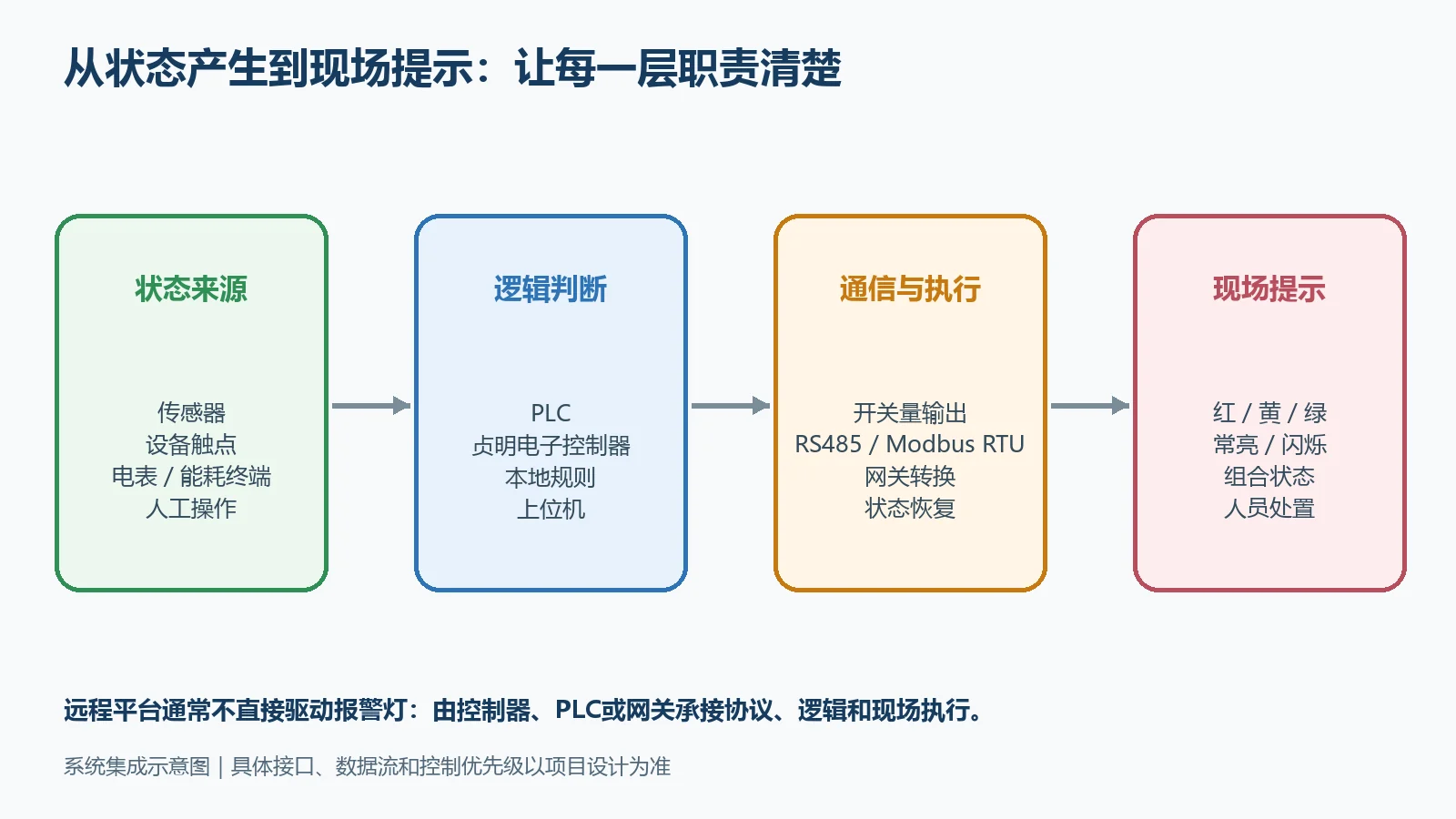

与贞明电子现有产品怎样组合？
- 与网络继电器控制器组合： 控制器接收本地输入、远程命令或定时/联动策略，再通过兼容的开关量或RS485方式驱动报警灯；
- 与环境传感器组合： 控制器读取温湿度、气体、压差等数据，完成阈值判断后输出相应灯光状态；
- 与能耗终端组合： 将过压、欠压、过流、过功率、过温或设备离线等事件映射为现场提示；
- 与物联网平台组合： 平台负责项目、设备、日志和远程运维，现场控制器或网关负责把平台策略转换为本地指令；
- 与触摸屏或上位机组合： 操作人员在界面选择模式或确认故障后，系统同步更新报警灯状态。
平台、传感器和报警灯之间通常需要控制器、PLC或网关完成协议和逻辑衔接，不能默认所有设备可以直接互连。
选型和集成前建议确认的10项信息
- 选择小款还是大款，安装位置和观察距离是多少；
- 当前版本的供电电压、功耗和极性要求；
- 使用开关量、RS485，还是两种方式都要保留；
- 开关量接口是无源触点、有源信号还是其他方式；
- RS485地址、波特率、校验和Modbus命令/寄存器定义；
- 红、黄、绿、组合和闪烁分别对应什么状态；
- 通信中断、断电重启和控制冲突时采用什么默认状态；
- 室内外环境、温湿度、粉尘、油污、振动和防护要求；
- 是否涉及消防、防爆、机械安全或其他认证要求；
- 如何验收可视距离、响应、恢复、误触发和连续运行。
常见问题FAQ
这款报警灯支持哪些控制方式？
支持开关量控制，同时支持RS485通信和Modbus RTU命令控制。具体开关量接口定义、线序和RS485参数以当前版本资料为准。
红、黄、绿三种颜色可以分别控制吗？
支持红、黄、绿单色控制，也支持组合控制。项目应建立统一的颜色状态表，避免现场人员产生歧义。
支持闪烁吗？
支持闪烁控制和闪烁频率设置。具体可设置范围和命令格式需查看当前通信资料，不应自行假定数值。
可以直接接PLC吗？
可以根据PLC提供的开关量输出或RS485主站能力进行评估。接线前必须确认信号类型、电气范围、通信参数和控制优先级，必要时增加隔离或中间继电器。
能不能接入物联网平台？
报警灯通常通过控制器、PLC或网关间接接入项目系统，由平台策略或现场规则转换为开关量或RS485命令。具体架构取决于现有设备和平台接口。
可以当作消防或安全报警器使用吗？
不能仅凭普通工业报警灯替代消防报警、安全联锁、急停或其他依法需要认证的专用设备。涉及防爆、消防或人身安全的项目，应使用满足相应认证和设计要求的产品及系统。
文章中的尺寸可以直接用于开孔吗？
不建议。当前尺寸图已注明为手工测量，适合初步选型；正式开孔和结构设计应取得当前版本尺寸图并核对实物。
获取产品资料与项目支持
如需将三色报警灯集成到PLC、控制器、传感器联动、能耗监测或物联网平台项目中，建议准备供电条件、控制方式、颜色逻辑、安装空间、环境要求和上位系统协议。贞明电子可协助匹配产品版本、通信资料和项目组合方案。
项目选型、通信资料或方案咨询，可联系常州贞明电子科技有限公司：16605298829，微信同号；访问贞明电子官网了解更多控制、采集和平台产品。
