一个控制器连接多台设备：级联、透传与网关复用方案

工程现场的设备很少一次配齐。第一阶段可能只有几个控制回路，后续又增加环境传感器、电量仪表、阀门执行器或另一组继电器。如果每新增一台串口设备都单独增加网络模块、4G通信终端或网关，不仅增加硬件和布线，也会带来更多IP、账号、供电和维护节点。

级联功能解决的是“怎样把多台现场设备组织起来”，网关复用解决的是“怎样把现场串口设备接入局域网、互联网或物联网平台”。这也是客户在贞明电子控制器功能中经常关注的一项能力：一台控制器既可以控制自身通道，又可以作为下游RS485设备的通信入口。

先说明白：级联、透传和网关分别是什么？

级联：一条总线连接多台下游设备

级联通常指把多个具备RS485通信能力的设备接入同一条总线。每台从机使用独立地址，上位系统按地址访问相应设备。下游可以是继电器扩展模块、环境传感器、电量仪表、变送器或其他支持相应串口协议的设备。

级联的价值不只是“多接几台”。更重要的是减少分散的网络入口，让设备按控制柜、产线、机房、区域或整机进行组织，后期定位故障、扩展节点和管理资产更清晰。

透传：尽量保持原始数据双向转发

透传是把网络侧收到的数据送到RS485接口，再把RS485侧返回的数据传回网络侧。上位机仍按下游设备的协议生成命令、解析返回值；控制器主要承担通信连接的桥接。

因此，透传不等于“自动识别所有协议”，也不等于“接上就能用”。波特率、数据位、校验、停止位、从机地址、命令格式、响应时间和设备协议必须匹配。

网关复用：控制器同时成为现场设备的网络入口

当控制器把网络侧与RS485侧连接起来，它就具备了数据传输单元（DTU）或串口网关的作用。适合的项目可以不再单独配置一台网关，从而减少一个供电、联网和维护节点。

“可以当作网关”不代表能够替代所有专业协议网关。若项目需要复杂协议转换、边缘计算、历史缓存、多主站仲裁、证书认证或特定行业规约，应先确认当前控制器和平台是否覆盖这些要求。

贞明电子全系列怎样支持这项能力？

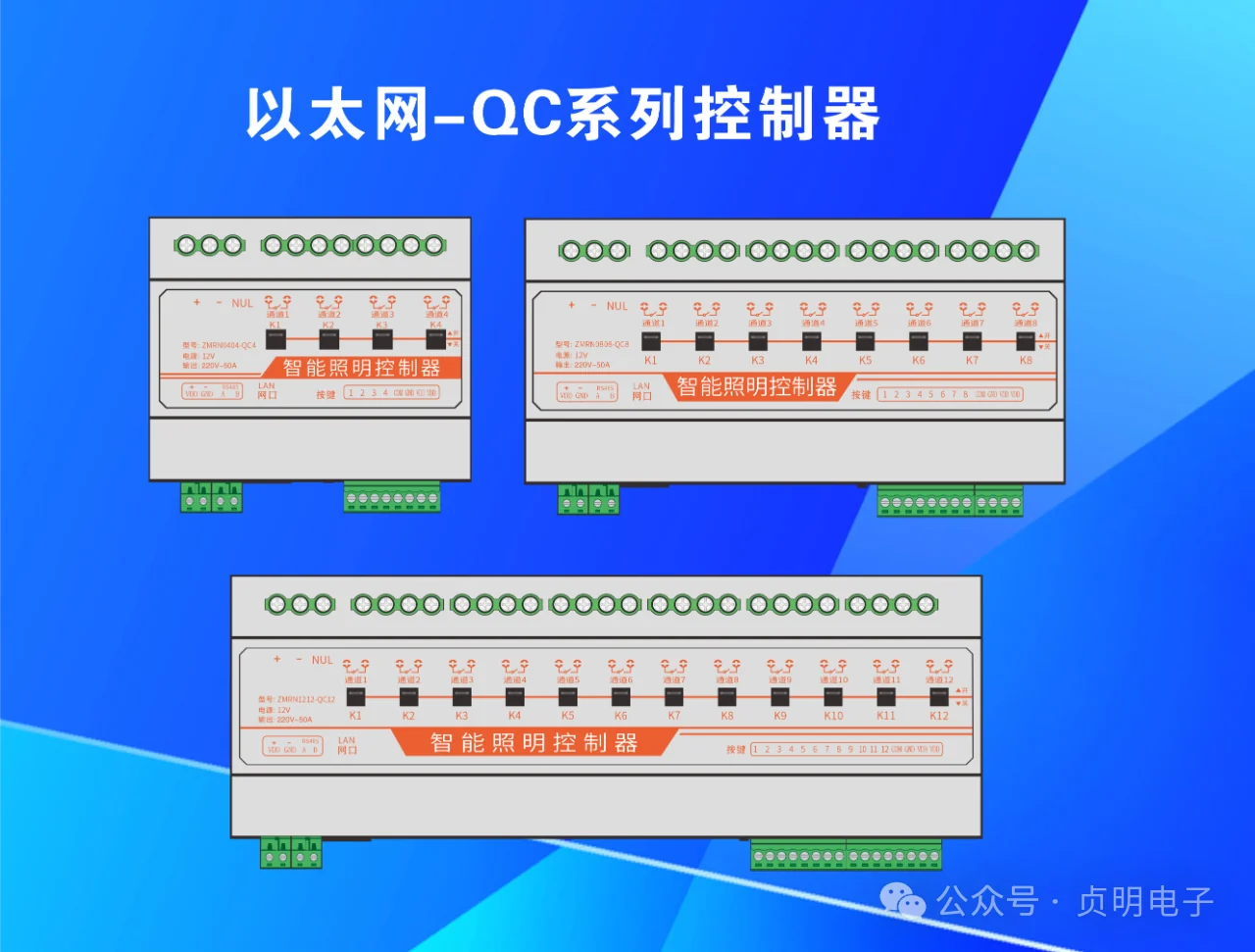

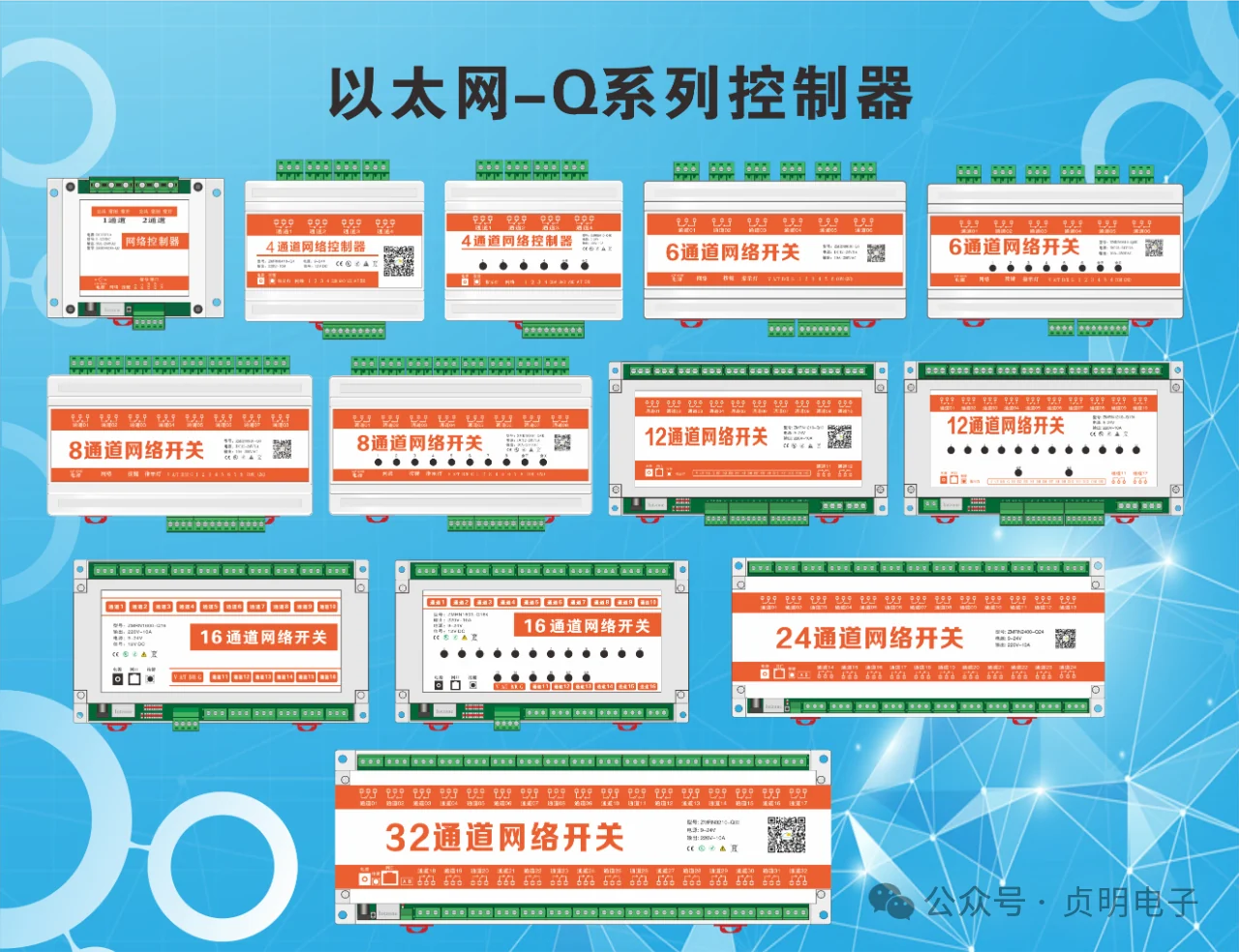

贞明电子现有网络控制器全系列均支持级联与网关复用能力。项目可根据现场网络条件选择以太网或4G产品，根据控制对象选择单通道或多通道产品，再利用RS485连接下游设备。

不同系列的本体通道、继电器规格、输入输出、RS485接口数量、上行通信方式和软件界面并不完全相同。“全系列支持”指具备级联与网关复用的产品能力，不应理解为所有型号的端子、协议和性能参数完全一致。

TCP、UDP和MQTT透传有什么区别？

公众号功能说明给出了三种上行方式。它们面向的系统结构不同，选型时不能只比较“能不能连上”。

TCP和UDP示例中，RS485从机返回超过1秒的数据会被丢弃。对于响应慢、需要长时间测量或一次读取数据较多的仪表，应在样机阶段核对实际响应时间和轮询策略。

MQTT方式适合跨网络和平台化接入，但平台收到原始数据后仍需知道下游设备的协议。主题命名、设备标识、权限和数据解析应纳入接口设计，不能把测试工具中的示例字段直接当成最终生产规范。

为什么客户喜欢级联功能？

1. 新增设备时不必重复建设网络入口

一个控制柜内增加传感器或继电器扩展模块时，可以先评估接入现有控制器的RS485总线，不必默认再增加独立网关、交换机端口或4G通信模块。

2. 保留已有串口设备，降低联网改造范围

很多仪表、变频器、控制模块和传感器已经稳定运行，只缺少远程访问能力。通过控制器网关复用，可以保留原有RS485设备和协议，把改造集中在网络接入和上位软件侧。

3. 本体控制与扩展设备可以按一个节点交付

控制器本身负责继电器、输入或其他本体功能，下游总线负责扩展采集与控制。对设备厂商和系统集成商来说，可以把一个控制箱、一个机房或一套整机作为一个可管理节点。

4. 更容易形成标准化柜体和复制方案

当主控制器、RS485分支、地址规划和上位接口固定后，同类控制柜可以按标准模板复制。项目之间只需调整从机数量、地址、通道名称和业务逻辑。

5. 便于分阶段建设

第一阶段先部署控制器和基本回路，后续再增加传感器、仪表或扩展模块。前期不必为所有未来功能一次性配置独立网络设备，但应提前预留总线、地址、供电和带宽。

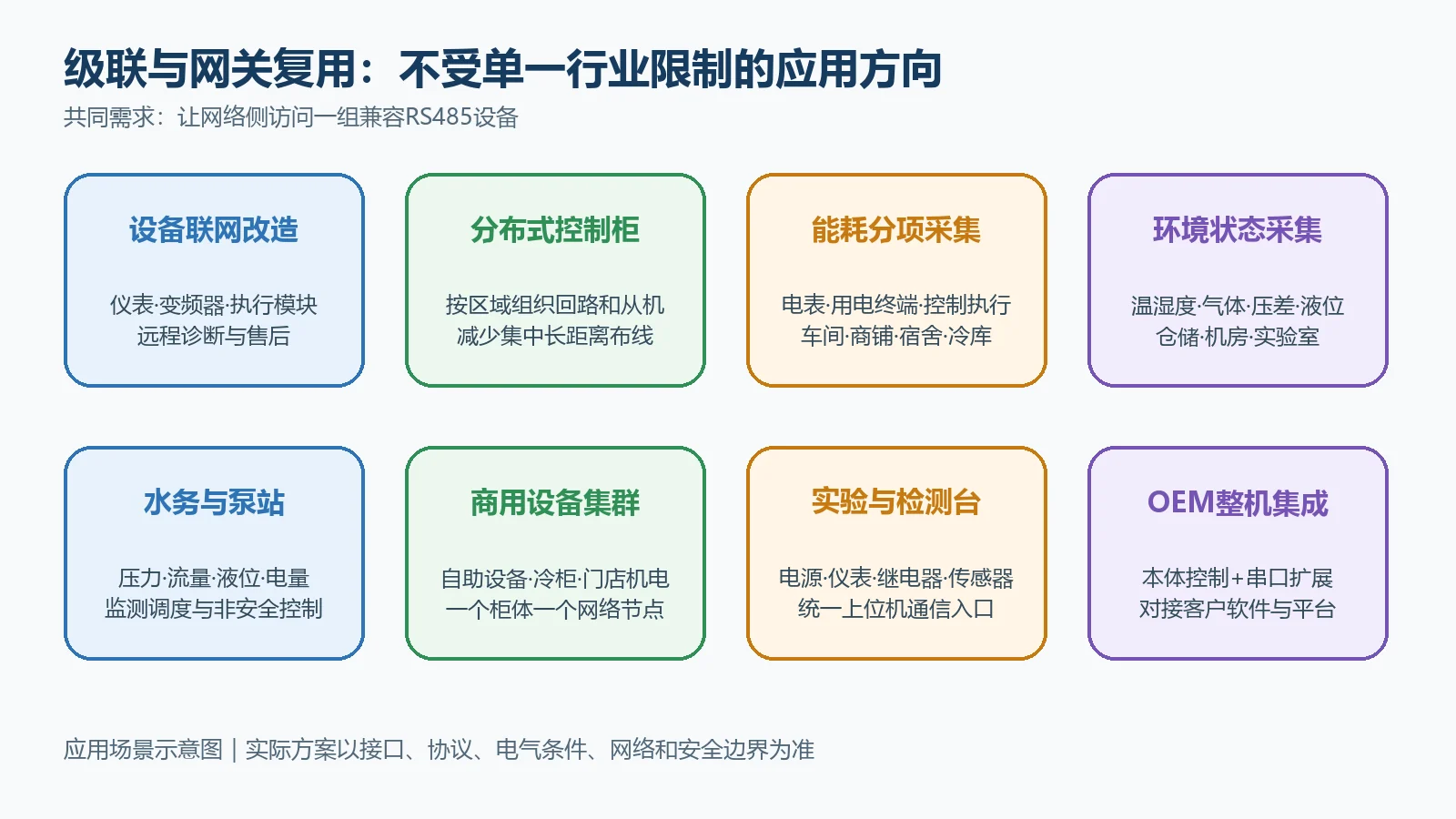

不要被单一行业限制：这些场景都可以考虑

级联与网关能力本质上解决“网络侧如何访问一组串口设备”，不只属于智慧照明，也不应被固定在某个行业。只要下游设备具备匹配的RS485接口和协议，就可以围绕以下需求评估。

设备联网改造与远程售后

设备厂商可在控制箱内使用贞明电子控制器连接原有仪表、变频器、执行模块或辅助传感器，把运行数据和远程命令接入企业平台。适合包装、输送、烘干、制冷、清洗、试验设备等整机远程运维，但远程操作必须保留现场急停、安全联锁和权限控制。

多柜体、多区域的分布式控制

厂房、仓库、楼宇、园区或生产线可以按区域设置控制器，每台控制器再级联本区域设备。上位系统只需管理区域网关节点和下游地址，不必把所有RS485线路拉到同一控制室。

电力与能耗分项采集

一个配电区域内的电表、用电监测终端和控制执行模块可通过RS485组织，再由控制器接入网络。适合车间、商铺、宿舍、机房、冷库和设备能耗分项。涉及贸易结算时，应使用符合计量要求的设备和流程，网关透传本身不改变仪表的计量属性。

环境与安全状态采集

温湿度、气体、压差、液位、压力或其他RS485传感器可按区域级联，用于仓储、档案室、实验室、冷链、机房、温室和养殖环境。报警是否可靠取决于传感器、供电、通信、阈值和本地处置设计，不能只依赖远程平台。

水务、热力和泵站节点

泵站、水箱、换热站、供水设备、灌溉节点和污水处理单元中，控制器可连接压力、液位、流量、电量及执行设备。干转、超压、溢流和人员安全等保护应由本地可靠回路完成，透传用于监测、调度和非安全控制。

商用设备集群

自助售卖、洗衣、充电柜、冷柜、广告设备、门店机电和其他分散商用设备，可以按一个柜体或一个门店使用控制器汇集多个串口模块。平台可按设备组查看状态和执行授权操作，计费、支付和用户数据则应由具备相应合规能力的业务系统处理。

实验台、检测台与教学实训

实验室和教学实训台经常需要同时连接电源、仪表、继电器、传感器和执行模块。控制器可作为统一网络入口，便于上位机发送命令、记录返回数据和切换测试工况。涉及人身、电气或设备安全的测试，仍需独立保护和现场监护。

临时项目与移动设备

展会、施工监测、临时仓储、移动箱体和阶段性测试项目，可根据现场网络选择4G或以太网控制器，并级联临时传感器和执行模块。交付前应测试信号覆盖、掉线恢复、供电质量和拆装后的地址一致性。

OEM整机和模块化产品

设备厂商可以把贞明电子控制器作为整机中的控制与通信部件，由本体完成开关控制，由RS485接入仪表或扩展板，再通过授权接口对接自有软件。型号、外壳、接口、通信协议、品牌呈现和批量测试方式应按项目确认。

级联多少台设备，不能只看地址数量

公众号说明中的从机地址示例范围为2至255，但地址数量不等于同一总线上可以稳定挂接的实际数量。项目容量还受以下因素影响：

• RS485收发器和总线电气负载；
• 线缆长度、拓扑、屏蔽、接地和终端电阻；
• 每台设备的数据量、响应时间和轮询频率；
• 波特率、校验方式和通信错误率；
• 上位系统是否存在多个并发主站；
• 控制命令、状态查询和告警数据的优先级；
• 断电、拔线、地址冲突和单台从机故障时的恢复方式。

设备多、距离长或环境干扰强时，应分段设置控制器或RS485隔离/中继设备，而不是把所有节点强行接到一条总线上。

接线与配置要点

1. 确认接口： 下游设备须具备匹配的RS485接口；开始项目前锁定控制器型号、RS485端口和接线定义；
2. 统一串口参数： 核对波特率、数据位、校验位和停止位；同一总线通常需要统一基础串口参数；
3. 规划从机地址： 每台从机地址必须唯一，并在设备台账、柜内标签和软件配置中保持一致；
4. 采用总线拓扑： 尽量使用手拉手连接，避免随意星形分叉和长支线；
5. 处理终端与接地： 根据距离、波特率和现场干扰确认终端电阻、屏蔽层与等电位；
6. 限制并发访问： 明确一个时间点由谁作为主站发起请求，避免平台、本地软件和第三方系统同时抢占总线；
7. 设置超时重试： 按从机实际响应时间设置轮询、超时、重试和离线判定；
8. 保留本地安全： 远程链路失效时，设备仍应有必要的本地控制、保护和人工接管能力。

项目实施建议按这6步推进

1. 盘点设备： 列出控制器本体、下游设备、协议、地址、供电和现场位置；
2. 选择主节点： 根据网络、通道、接口和柜体条件选择贞明电子控制器；
3. 设计总线： 确定分段、线缆、终端、隔离、地址和预计轮询周期；
4. 验证透传： 先用1台从机验证命令与响应，再逐步增加节点；
5. 对接上位系统： 明确TCP、UDP或MQTT方式，以及权限、并发、重试、日志和数据解析；
6. 异常验收： 测试断网、掉电、从机离线、地址冲突、响应超时、总线短路和人工接管。

常见问题FAQ

贞明电子哪些控制器支持级联和网关功能？

贞明电子现有网络控制器全系列均支持。不同型号的网络方式、本体输入输出、RS485接口数量和软件入口不同，选型时应按当前规格书和订单配置确认。

控制器当网关后，还能使用本身的继电器和输入吗？

可以按设备与项目配置同时使用本体控制和RS485透传。上位系统需要区分本体命令与下游从机命令，并设计访问顺序、状态同步和异常处理。

任意RS485设备都能直接级联吗？

不能。需要核对物理接口、串口参数和数据协议。TCP/UDP公开功能以Modbus RTU格式透传为主；MQTT可以传输原始数据，但上位平台仍要理解对应设备协议。

级联后能否在平台上自动生成设备页面？

透传只解决通信通道。设备档案、数据点、单位、控制按钮、曲线、告警和权限是否自动生成，取决于当前平台是否已有对应设备模板或是否开展项目配置。

可以把不同品牌、不同类型的设备接在同一条总线上吗？

在接口、串口参数、地址和主从规则兼容的前提下可以评估。若设备使用不同波特率、不同校验或非兼容协议，应分总线、增加转换设备或采用独立网关。

级联可以替代PLC吗？

级联和透传主要解决通信与接入，并不自动提供PLC的实时控制、复杂逻辑和安全功能。工艺联锁、运动控制、高速控制和安全控制应使用适合的本地控制系统。

网络中断后，下游设备还能运行吗？

下游设备自身具备的本地功能通常不因网络中断而消失，但远程透传、平台命令和依赖网络的策略会受影响。项目应明确断网保持状态、本地自动逻辑、恢复重连和数据补传要求，并通过实际测试确认。
