一块交流电表，为什么还要关注“工程集成能力”？
单独看一块仪表，能够显示电压、电流和电量似乎已经够用；放到工厂、园区、楼宇、仓库、校园或设备配套项目中，管理者通常还会继续追问：数据能否上传？柜门打开后能否快速判断状态？改地址和变比是否方便？出现过压、过流或漏电风险时能否输出信号？几十台设备能否按项目和区域统一查看？

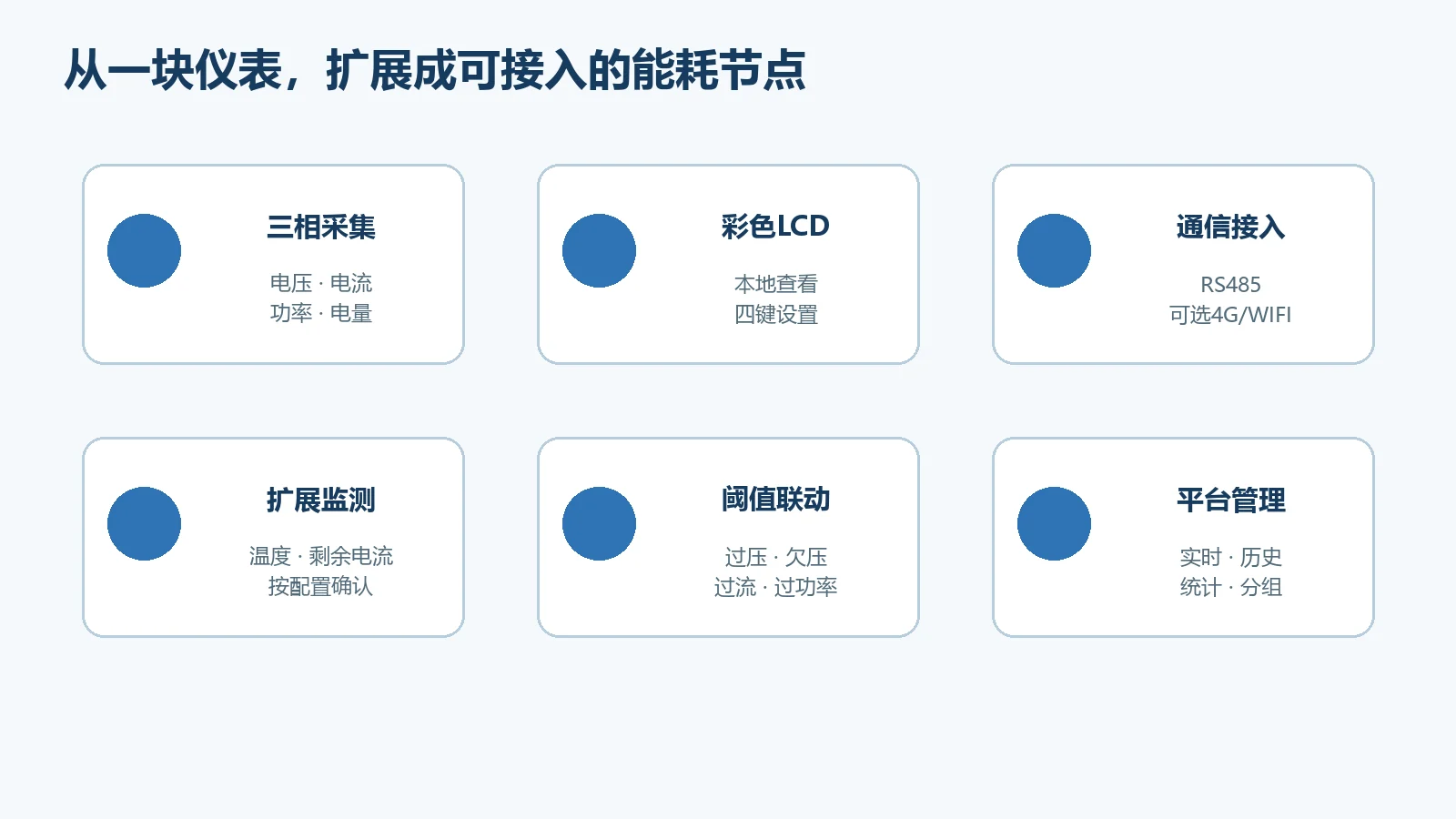

贞明电子交流能耗监测终端（工程现场也常称三相交流电表）更偏向“可接入、可配置、可联动”的能耗采集节点。它既承担现场测量，也为控制器、网关、上位机和能耗平台提供数据入口。
特点一：彩色LCD让现场数据更容易被看懂

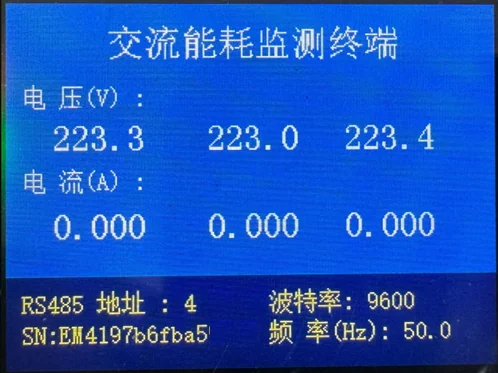

设备配备彩色LCD和四个实体按键。现场人员无需先连接电脑或手机，就可以查看三相电压、三相电流、功率、电能、频率、设备地址和通信波特率等信息，并进入配置页面调整地址、波特率、变比、输出模式及相关阈值。
彩屏的价值不只是“好看”。调试时可以在柜前同时核对三相数据和通信参数；巡检时可以快速发现缺相、明显不平衡或数据异常；系统无法联网时，也保留了本地查看与基础设置入口。对于交付后的维护人员，这比只能依赖后台页面更直接。
特点二：通信模块可内置，减少外置拼接

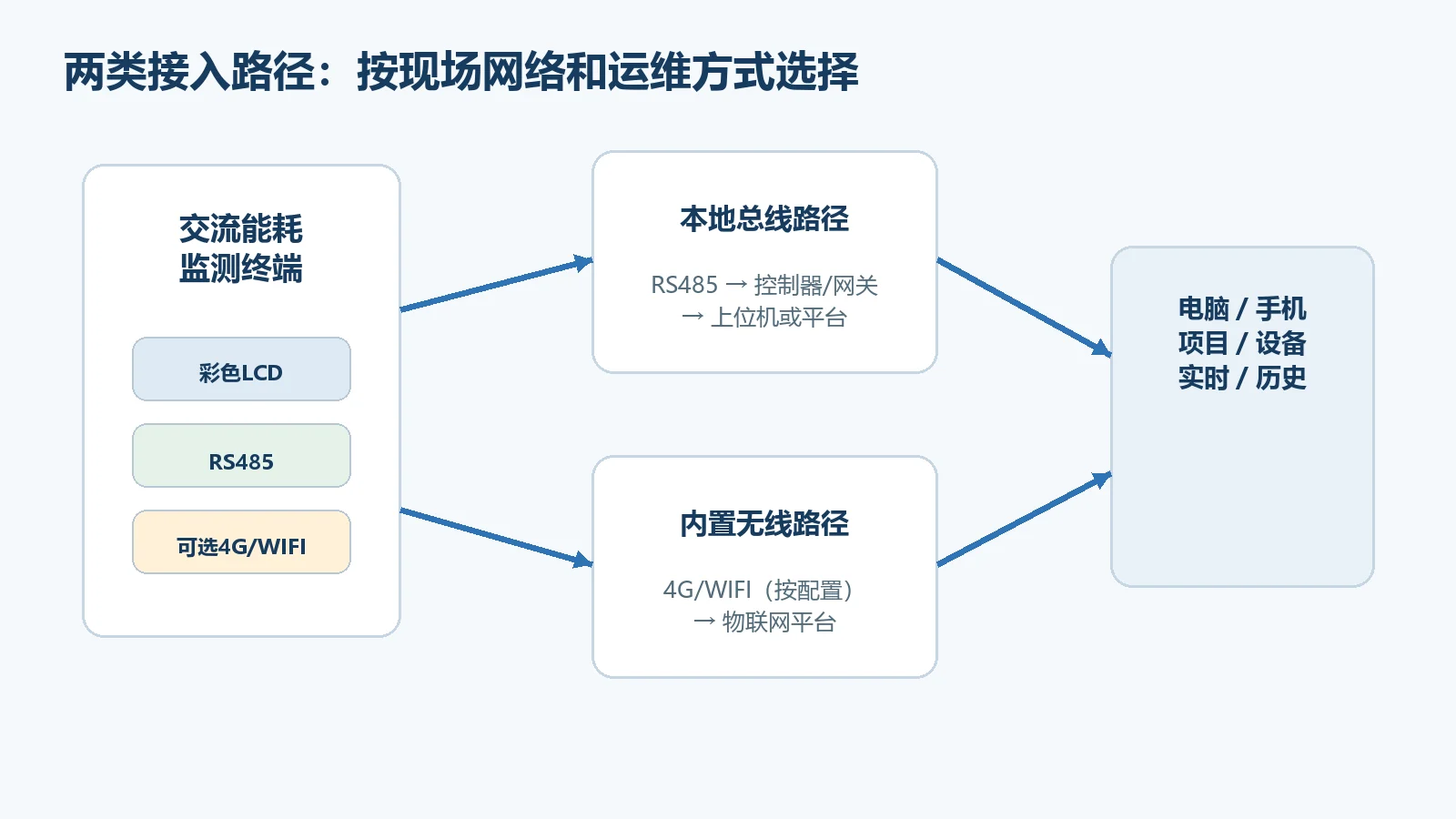

产品支持RS485 Modbus RTU，可接入PLC、控制器、网关或上位系统。对于设备位置分散、既有项目改造或不方便另配网关的场景，可按配置选择内置LTE（4G）或WIFI通信，使设备直接进入联网数据采集连接。
这里需要区分“具备通信选型”与“所有设备默认带无线通信”：RS485是公开产品信息中的基础接入方式，4G/WIFI属于按型号和配置选择的能力。确定方案时应同时确认现场网络、SIM卡或无线接入条件、数据上报周期、离线处理、平台地址及运维责任。
特点三：不只看电量，还能看运行状态
终端可采集三相电压、三相电流、三相功率和三相电量；彩屏页面还可显示总功率、总电能、频率，以及剩余电流、零序电流等信息。说明书同时介绍了温度采集和剩余电流相关接口，适合把配电运行数据与异常判断结合起来。
| 能力类别 | 可关注的信息 | 工程价值 | 使用边界 |
|---|---|---|---|
| 基础电参量 | 三相电压、电流、功率、电量 | 建立回路运行与用能记录 | 字段以当前协议和型号为准 |
| 本地显示 | 彩色LCD、设备地址、波特率、频率 | 柜前查看、调试和巡检 | 屏幕不能替代专业校验设备 |
| 扩展监测 | 温度、剩余电流、零序电流等 | 辅助发现温升、漏电或不平衡线索 | 传感器、变比及接线需按配置确认 |
| 阈值管理 | 过压、欠压、过流、过功率、过温、漏电 | 将连续数据转化为异常条件 | 阈值须结合负载和保护设计设定 |
| 输出联动 | 继电器干接点，可按模式用于报警、保护或远程控制 | 对接报警器、接触器或控制系统 | 不替代法定保护装置和安全联锁 |
“能看到更多参数”并不等于可以直接作出保护动作。用于报警、分闸或负载控制时，应由电气专业人员确认阈值、迟滞、延时、复位方式、接触器容量和故障安全状态。
特点四：报警、保护、远程三类输出模式可按项目组织
设备具备继电器干接点输出，公开资料介绍了报警、保护和远程控制等输出方式。报警模式可把异常转换为外部提示；保护模式可配合接触器形成动作链路；远程模式可把继电器作为受控输出使用。
这类“测量 + 判断 + 输出”组合适合配电柜和无人值守点位，但设计时应明确：终端负责什么、接触器负责什么、上级保护装置负责什么、通信中断时保持还是释放。涉及人身安全、消防、应急和关键生产设备时，必须保留独立且符合要求的本地保护与联锁。

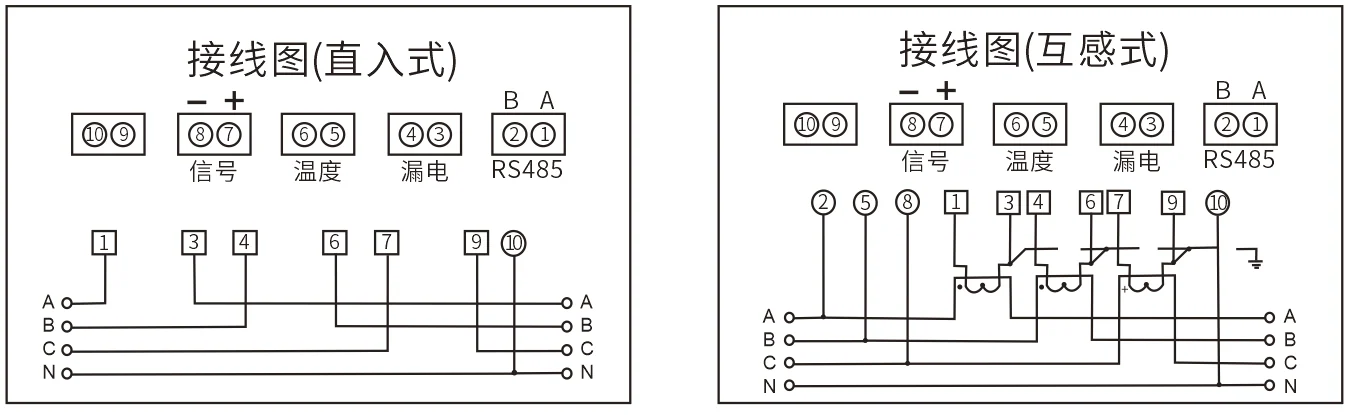

特点五：直入式、互感式，三相三线、三相四线可按现场选型
产品提供直入式和互感式方案。官网公开参数中，直入式电流范围为0-80 A；互感式采集0-5 A二次电流，可配合外置互感器用于更大电流回路。三相三线和三相四线系统均有对应选型。
公开技术信息
| 项目 | 公开信息 | 选型提醒 |
|---|---|---|
| 供电电源 | 220 VAC / 380 VAC | 按配电系统确认 |
| 电压测量范围 | 110-400 VAC | 不得超出规格范围使用 |
| 电流测量范围 | 0-80 A直入式；互感器0-5 A | 更大回路需确认互感器和变比 |
| 电压精度 | ±1 V | 以当前规格书和测试条件为准 |
| 电流精度 | ±0.1 A | 以当前规格书和测试条件为准 |
| 功率精度 | ±1 W | 以当前规格书和测试条件为准 |
| 设备功耗 | ≤3 W | 以当前版本为准 |
| 通信 | RS485；可选LTE（4G）或WIFI | 无线通信不是所有配置的默认能力 |

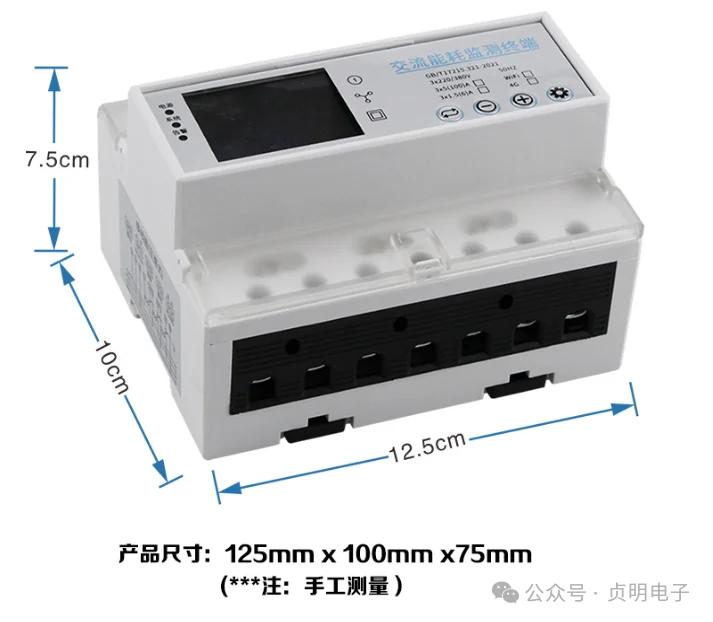

| 外观尺寸 | 12.5 × 10 × 7.5 cm | 柜内安装需预留接线和维护空间 |
从仪表到能耗平台：数据如何真正变成管理工具？

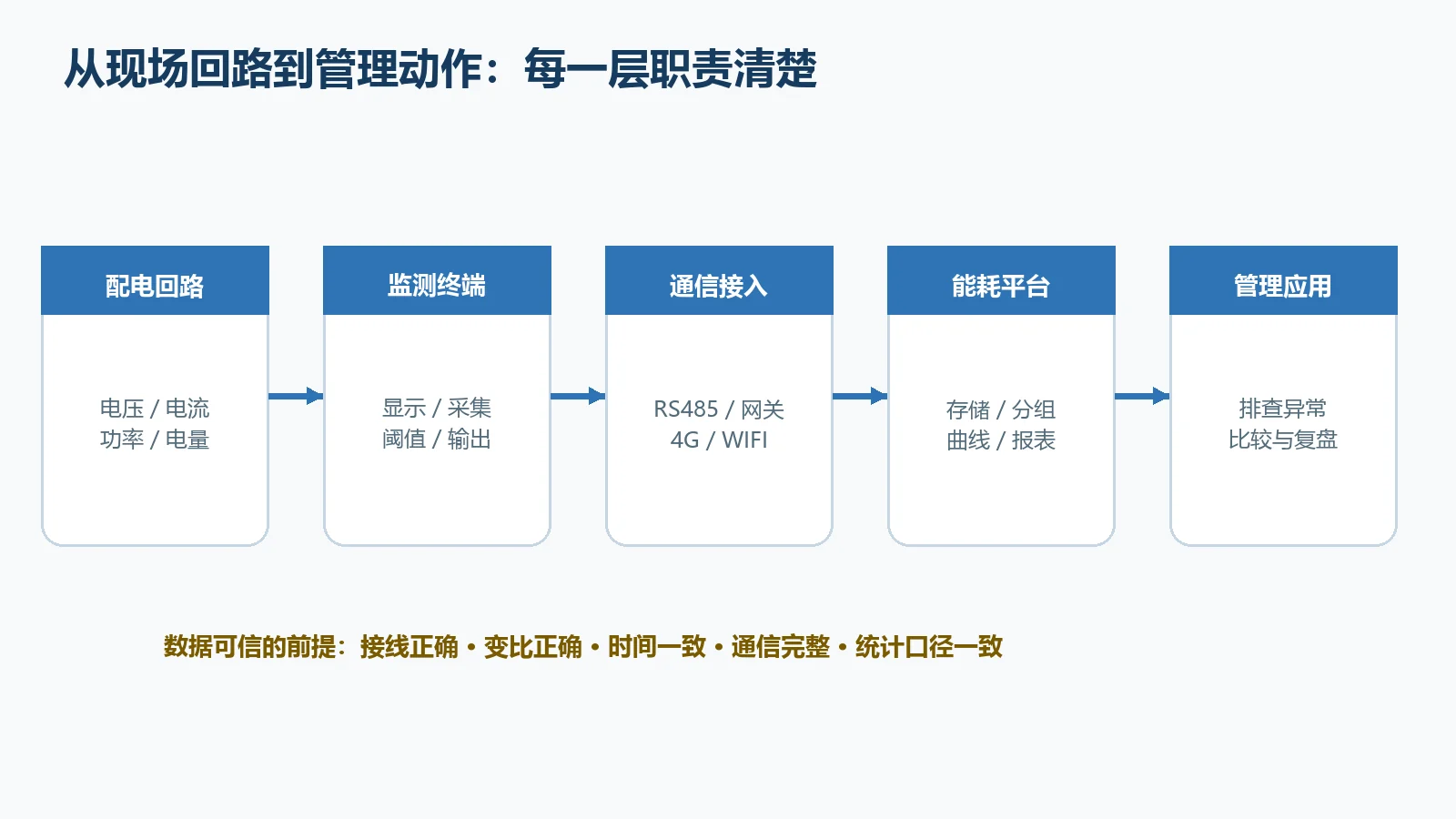

交流能耗监测终端解决“数据从哪里来”，物联地带能耗平台解决“数据怎样长期使用”。设备可通过RS485接入控制器或网关，也可通过选配内置通信接入平台，形成从回路采集、网络传输、数据存储到管理应用的完整流程。

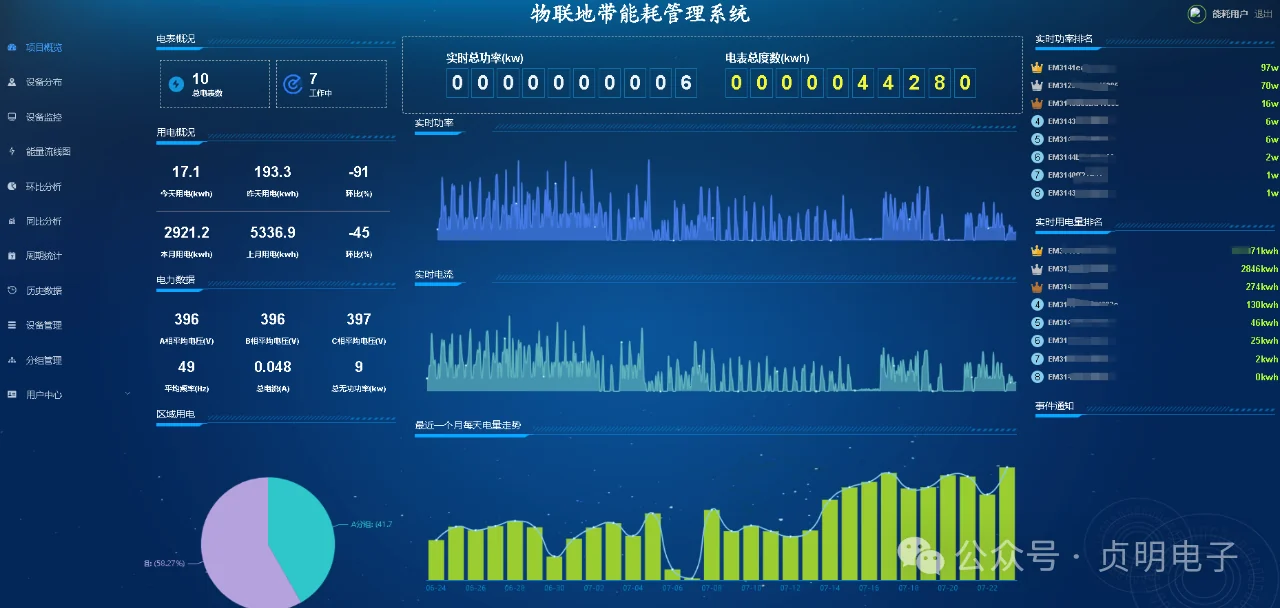

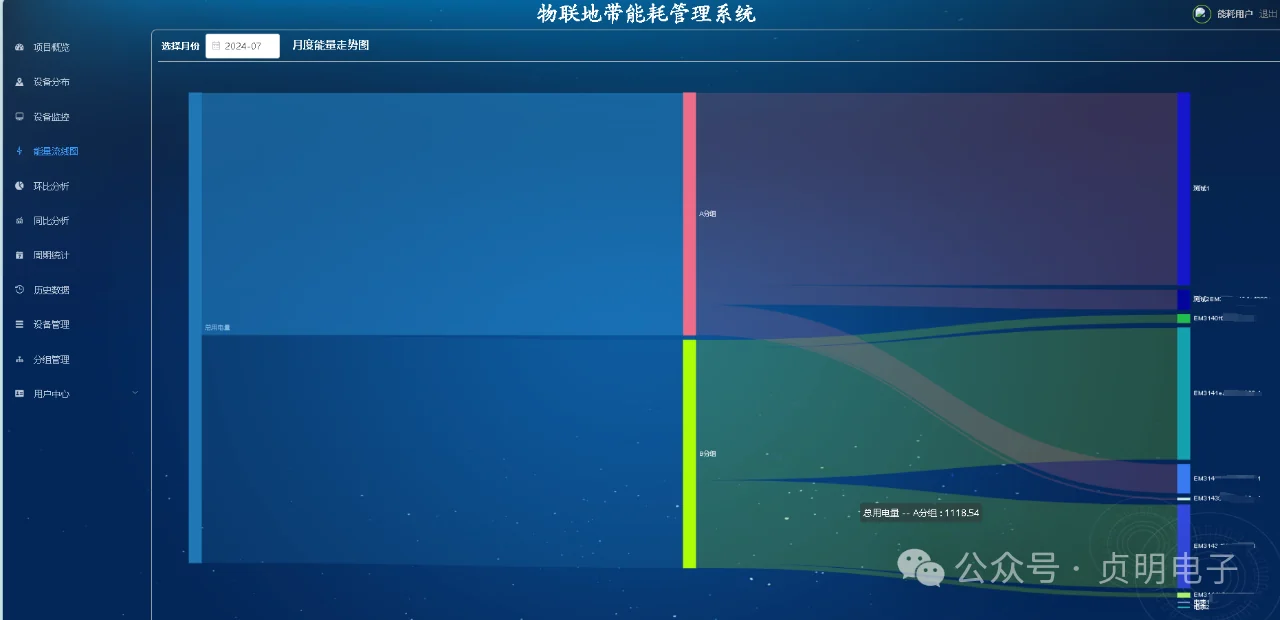

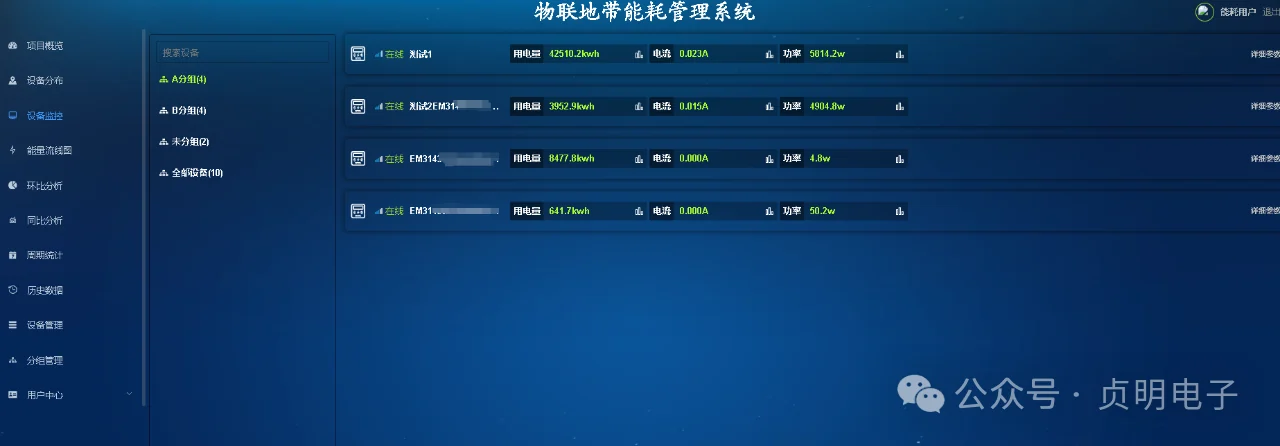

平台可围绕项目、区域、分组和设备组织数据，支持实时监测、历史查询、周期统计、功率排名、同比环比和能量流等视图。管理人员可以先从异常点位或高负荷对象入手，再结合生产量、营业时间、面积、天气或设备工况判断原因，避免把“用电高”简单等同于“浪费”。
平台还可以私有化部署和按项目定制

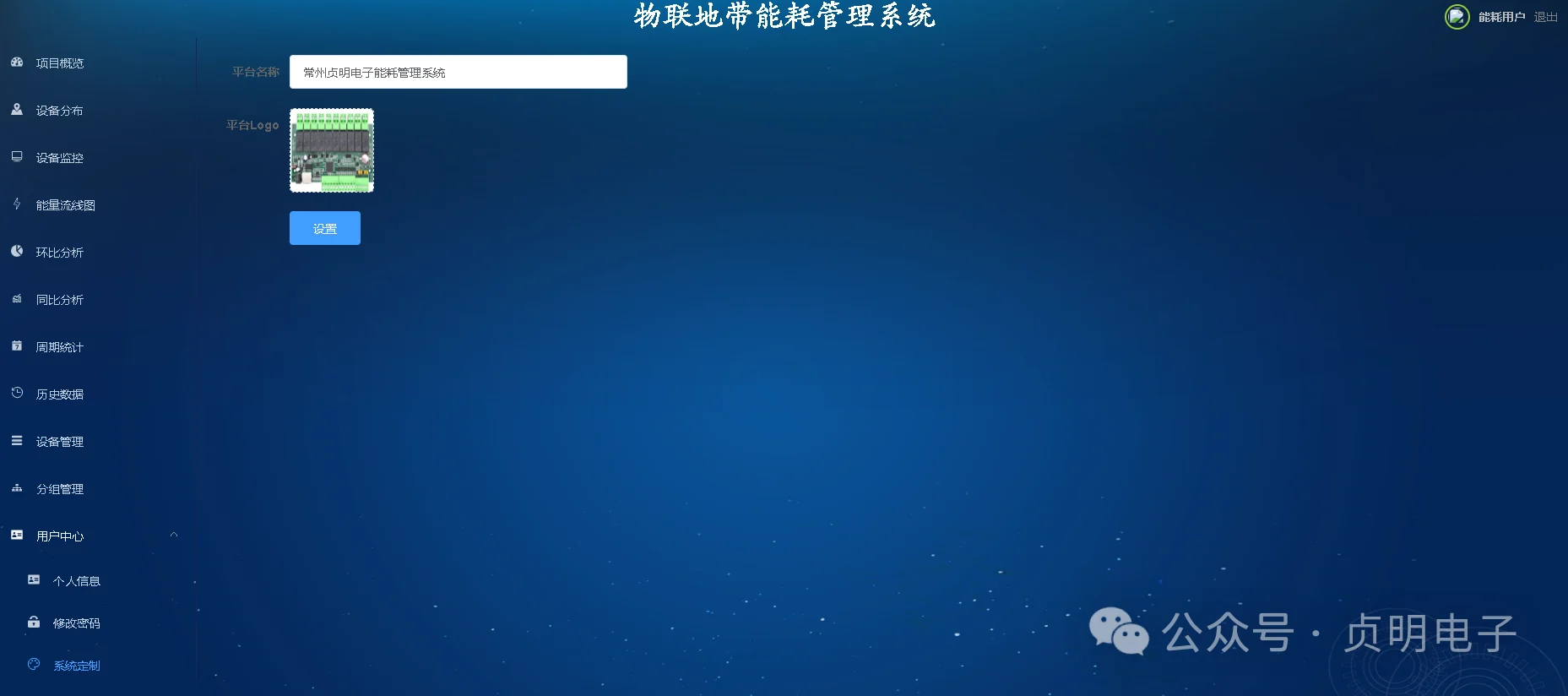

对于有内网运行、数据边界、品牌交付或第三方系统对接需求的客户，贞明电子可按项目提供私有化部署与定制服务。可讨论的范围包括平台名称与LOGO、项目和组织结构、设备模型、首页看板、报表、告警、权限以及接口接入。
私有化部署不是把软件“拷到服务器”就结束。服务器资源、操作系统、数据库、网络策略、域名证书、账号权限、日志、备份恢复、升级窗口和双方运维责任都应进入交付与验收范围。
典型应用不必局限于“抄表”
- 工厂与设备制造： 监测产线、动力设备、加热、空压机、泵和配电柜，并把电参量接入设备系统；
- 楼宇与园区： 按楼栋、楼层、租户、公共区域或设备用途进行分项采集和趋势分析；
- 校园与公共机构： 关注教学楼、宿舍、场馆、照明和空调的运行时段与能耗变化；
- 仓库、冷链和养殖： 将用电数据与温度、风机、制冷、保温、照明或水泵状态联合分析；
- 连锁门店与分散站点： 通过内置通信版本减少不同地点的设备的额外联网设备，统一查看在线和用能状态；
- 设备配套与系统集成： 通过RS485或项目接口把终端作为设备的电力数据节点，并结合客户品牌平台交付。
涉及费用结算时，应另行确认计量器具要求、检定或校准、倍率、数据缺失处理和计费规则。普通能耗监测数据适合管理分析，不应自动等同于法定贸易结算依据。

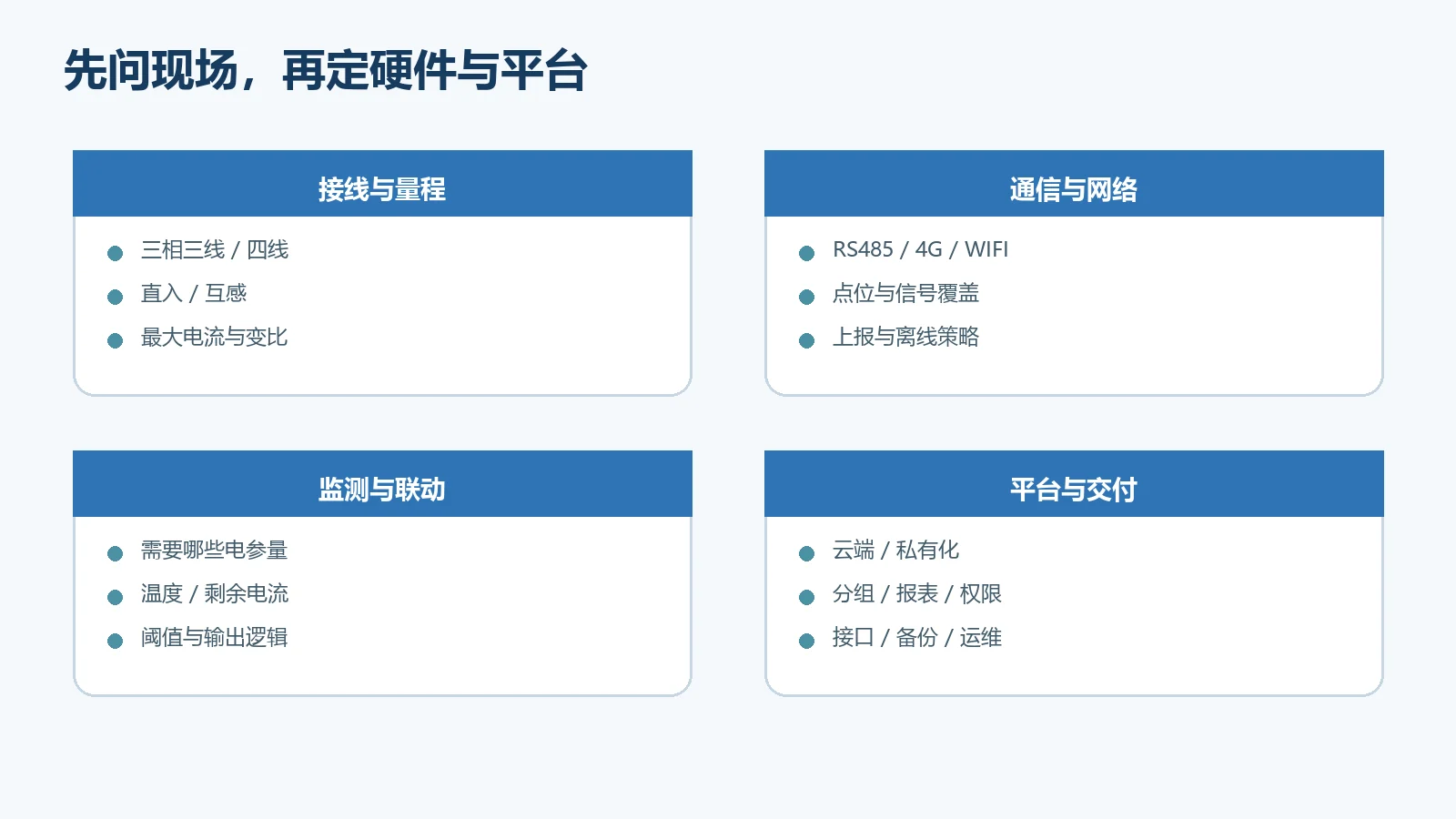

选型前，建议一次确认这10项
- 现场是三相三线还是三相四线；
- 回路最大电流、负载类型和启动冲击；
- 选择直入式还是外置互感器，互感器变比是多少；
- 是否需要RS485、内置4G或WIFI，以及现场网络条件；
- 要上传哪些数据、采集周期和历史保存时间；
- 是否使用温度、剩余电流、阈值和继电器联动；
- 平台按项目、区域、租户还是设备分组；
- 是否需要私有化部署、品牌、报表、告警或接口定制；
- 数据用于内部管理、费用核对还是正式结算；
- 安装、联调、账号、备份、升级和售后责任如何划分。
常见问题FAQ
这款交流电表是否自带通信模块？
设备支持RS485；LTE（4G）或WIFI可按型号和配置内置。下单前应确认具体通信版本、平台接入方式及现场网络条件，不能默认所有版本同时具备全部通信方式。
彩色LCD可以显示哪些信息？
公开资料展示了三相电压、电流、功率、电能、总功率、总电能、频率、RS485地址、波特率、设备号，以及剩余电流、零序电流等页面。具体页面和字段以当前固件及配置为准。
不接平台，设备还能使用吗？
可以作为本地显示和RS485采集节点使用。是否需要平台取决于项目是否需要远程查看、历史存储、分组、统计、报表和多用户管理。
能否在异常时自动控制接触器？
设备具备阈值和继电器干接点输出，可按配置用于报警、保护或远程控制。正式控制接触器前必须完成电气设计，核对输出逻辑、接触器线圈、复位方式及独立保护，不能把监测终端当作所有安全保护的替代品。
平台能否私有化部署并定制？
可以按项目提供私有化部署和定制服务。部署环境、设备规模、数据量、账号权限、报表、接口、备份、升级和运维边界需要形成可验收清单。
能否接入客户已有的MES、楼控或运维系统？
可根据RS485协议、网关、平台接口和客户系统要求进行评估与联调。应提前提供接口文档、认证方式、字段映射、调用频率和测试环境。
