物联网继电器在路灯系统中的具体应用案例

路灯系统的价值不只是远程开关，而是把配电箱、照明回路、电能数据、告警记录和运维策略统一管理。通过贞明电子物联网继电器、网络继电器控制器、电压电流采集模块、三相智能电表和物联网平台，可实现路灯分区控制、批量管理、定时策略、能耗监测、故障定位和远程运维。

咨询 16605298829返回案例
1000盏测算以园区或市政支路1000盏路灯为例，可按道路、区域、配电箱和回路形成分级管理。
30%-50%后半夜降功率、隔盏策略或分时段控制可减少无效照明时长，具体节能比例取决于灯具功率和策略配置。
10分钟平台告警结合电流、电压和回路状态，可将故障排查从人工巡线转为按箱、按回路定位。
24小时控制状态、能耗数据、报警记录和操作日志持续记录，便于运维追溯和能耗分析。

项目背景

园区、市政支路、校园、医院和景区路灯数量多、分布广、运行时间长。传统人工巡检和粗放定时难以兼顾安全照明、节能运行和故障响应，适合通过控制器和电能采集设备进行联网改造。

开关依赖人工或粗放定时传统路灯控制常按整片区域统一开关，无法根据道路、时段、节假日、天气和人流车流变化灵活调整。
故障发现滞后灯不亮、线路跳闸、接触器异常、回路过载等问题往往依赖巡检或用户反馈，定位到具体配电箱和回路需要较长时间。
能耗数据不透明如果缺少分区、分箱、分回路电能采集，只能看到总用电量，难以分析哪一区域能耗异常、哪类策略有效。
运维记录不完整人工巡检记录分散，开关操作、告警处理、设备更换和能耗变化难以形成连续的项目运维档案。

方案架构

方案以“继电器控制回路、电能采集反馈、平台策略管理”为核心，既适合新建智慧照明项目，也适合对原有配电箱和照明回路进行分期改造。

路灯控制层通过贞明电子物联网继电器、ZMRN0808-QC8 8通道网络继电器控制器、4G/以太网远程控制模块接入接触器、照明回路或配电箱控制回路。
电能采集层通过电压电流采集模块、三相智能电表和电能质量分析设备采集电压、电流、功率、电量、功率因数和异常波动数据。
通信与平台层根据现场条件选择以太网、4G、RS485 或私有化部署方式，将配电箱、回路、灯杆区域和能耗数据接入物联网平台。
运维管理层平台支持分组控制、批量开关、定时策略、节假日策略、报警日志、能耗趋势、权限管理和远程运维。

典型应用场景

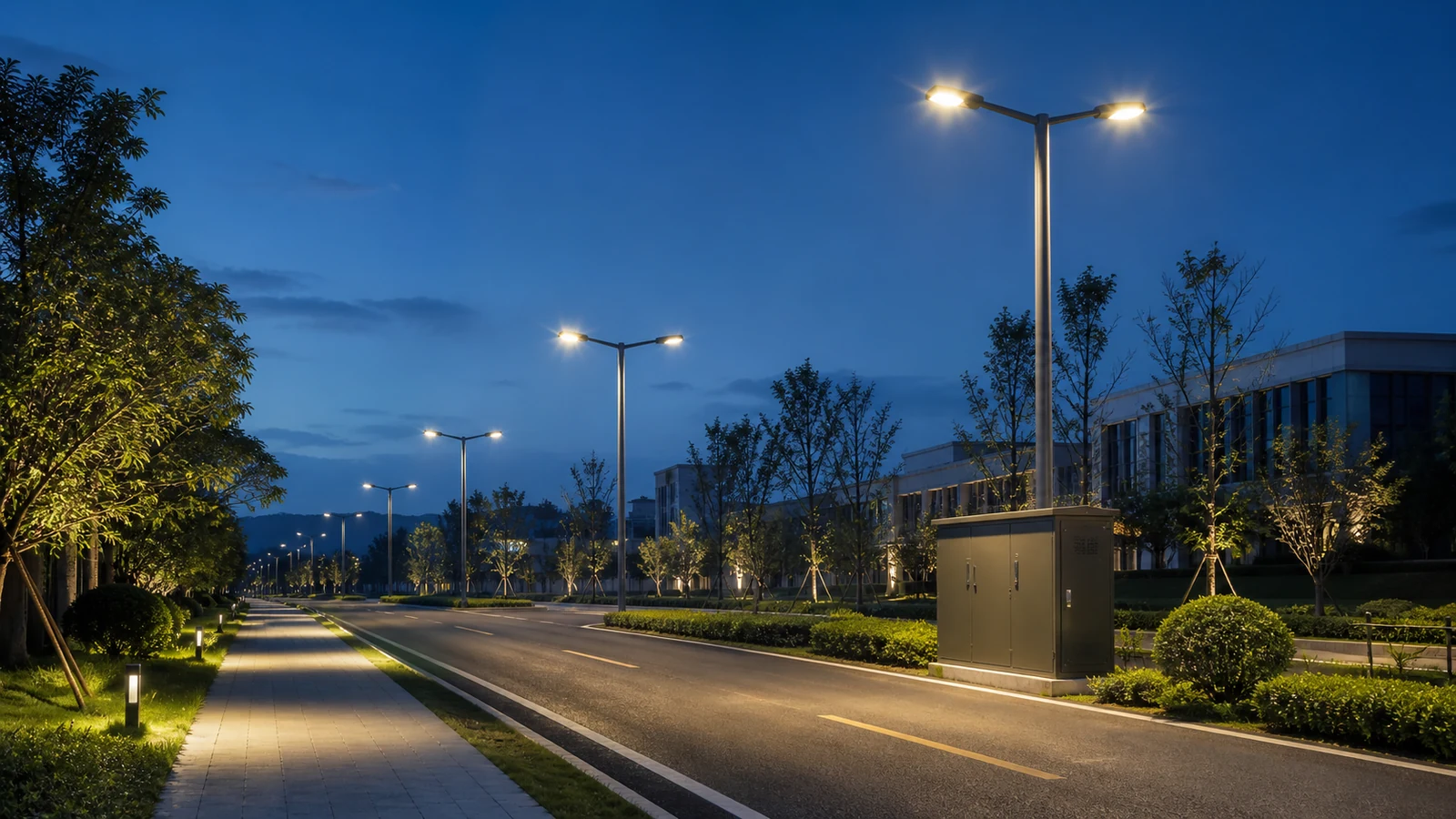

园区道路照明按主干道、支路、停车场、出入口、景观区域分组控制，支持工作日、周末、节假日和保安巡逻模式。
市政支路与乡镇道路以配电箱为管理单元，对多条道路、多组回路进行远程开关、运行监测和故障告警。
校园与医院园区结合人员活动规律配置分时段照明策略，兼顾夜间安全、节能运行和重点区域持续照明。
景区与文旅照明按开园、闭园、演出、节庆和夜游场景配置灯光策略，结合能耗数据评估不同场景用电差异。

1000盏路灯点位测算

以下为1000盏路灯项目的示例测算，用于说明系统规模和管理颗粒度。实际项目可根据灯具功率、道路长度、配电箱数量、回路划分和通信方式调整。

项目示例数量说明
路灯数量1000盏按中型园区或多条支路测算
配电箱数量20-40台每箱管理约25-50盏路灯或多个照明回路
控制回路80-160路每个配电箱按2-4路或更多回路划分
电能采集20-40点每个配电箱配置单相或三相电能采集
平台分组30-80组按道路、区域、配电箱、灯具类型和策略分组
告警类型10类以上欠压、过流、离线、异常用电、开关失败、长时间未关等

运行策略

按区域、时段和能耗数据优化

平台可按道路等级、区域安全要求、季节日落时间、节假日活动和后半夜人车流变化配置策略。主干道保持必要照明，支路、景观、停车场等区域可按时段降频运行或分组关闭，并通过电能数据持续验证策略效果。

日落开灯日出关灯后半夜策略节假日策略分区控制批量开关异常告警能耗报表远程巡检私有化部署

方案优势

控制器解决“能不能远程管”，电能采集解决“运行是否正常、能耗是否合理”，平台策略解决“如何长期稳定节能”。

远程批量控制值班人员可在平台按区域、道路、配电箱或回路批量开关，减少人工到现场操作配电箱。
精细化定时策略支持按日出日落、季节、节假日、后半夜、特殊活动配置策略，避免所有区域长期满负荷运行。
能耗可视化电压、电流、功率、电量和功率因数进入平台后，可形成分区、分箱、分回路能耗趋势和对比。
故障定位更快电能采集与控制状态结合，可辅助判断整箱掉电、单回路异常、负载波动、设备离线和策略执行失败。
适合改造项目可围绕原有配电箱、接触器、路灯回路和通信条件进行模块化接入，适合逐步改造和分期上线。
支持私有化部署对园区、学校、医院、景区和市政项目，可按客户管理要求进行平台部署、权限划分和数据留存。

贞明电子产品组合

项目可按配电箱数量、照明回路、通信条件、电能采集颗粒度和平台部署方式组合选型。

  • ZMRN0808-QC8 8通道网络继电器控制器：用于多路照明回路、接触器和配电箱集中控制。
  • 4G / 以太网远程控制模块：用于分散配电箱、远距离道路和不便布线场景的联网控制。
  • 电压电流采集模块：用于采集重点回路电压、电流和负载变化，辅助判断异常运行。
  • 三相智能电表：用于配电箱或区域级电量、功率、功率因数等电力参数采集。
  • 电能质量分析设备：用于关注电压波动、谐波、功率变化和运行质量的照明配电项目。
  • 物联网平台：用于路灯分组、批量控制、定时策略、报警日志、能耗报表和远程运维管理。

常见问题

原有路灯配电箱可以改造接入吗？可围绕原有配电箱、接触器和照明回路接入控制模块与电能采集设备，按现场回路数量和通信条件配置。
没有有线网络的道路怎么联网？可选择4G远程控制模块，也可在具备条件的区域使用以太网或RS485组网，按项目现场分段设计。
电能采集能解决什么问题？电能采集可帮助判断区域用电趋势、异常负载、回路长开、设备离线、功率波动和节能策略效果。
是否支持不同区域不同策略？支持按道路、配电箱、区域、节假日、时间段和特殊活动配置不同开关策略。

节能约30%的测算口径

在照明、空调、新风等高耗能设备具备分区控制、定时策略、场景联动和能耗监测条件时，可把“节能约30%”作为项目阶段性优化目标进行测算。该表述适用于原有人工开关、长时间满负荷运行、节假日策略缺失或无人区域持续运行等场景；实际结果取决于设备功率、运行时长、回路划分和策略执行情况。

30%优化目标用于方案测算和改造目标表达，并结合项目基线数据复核。
分区分时控制按房间、楼层、道路、回路、时段和节假日策略减少无效运行。
能耗数据闭环通过电表、电流采集和平台报表对比策略前后的能耗变化。
项目边界清晰需结合现场规模、负载功率、运行基线和运维制度进行评估。

用于路灯远程控制与能耗优化项目

可根据道路范围、配电箱数量、回路划分、通信条件和电能采集要求进行模块化方案组合。
