工业现场为什么需要独立的开关量采集模块？
很多设备只需要告诉系统一个明确状态：运行还是停止、阀门到位还是未到位、柜门打开还是关闭、液位开关是否动作、断路器是否合闸。这些“0/1”信号看似简单，但当现场从几路增加到几十路时，分散接线、PLC输入点不足、跨柜布线距离长和状态无法远程查看等问题会迅速增加。

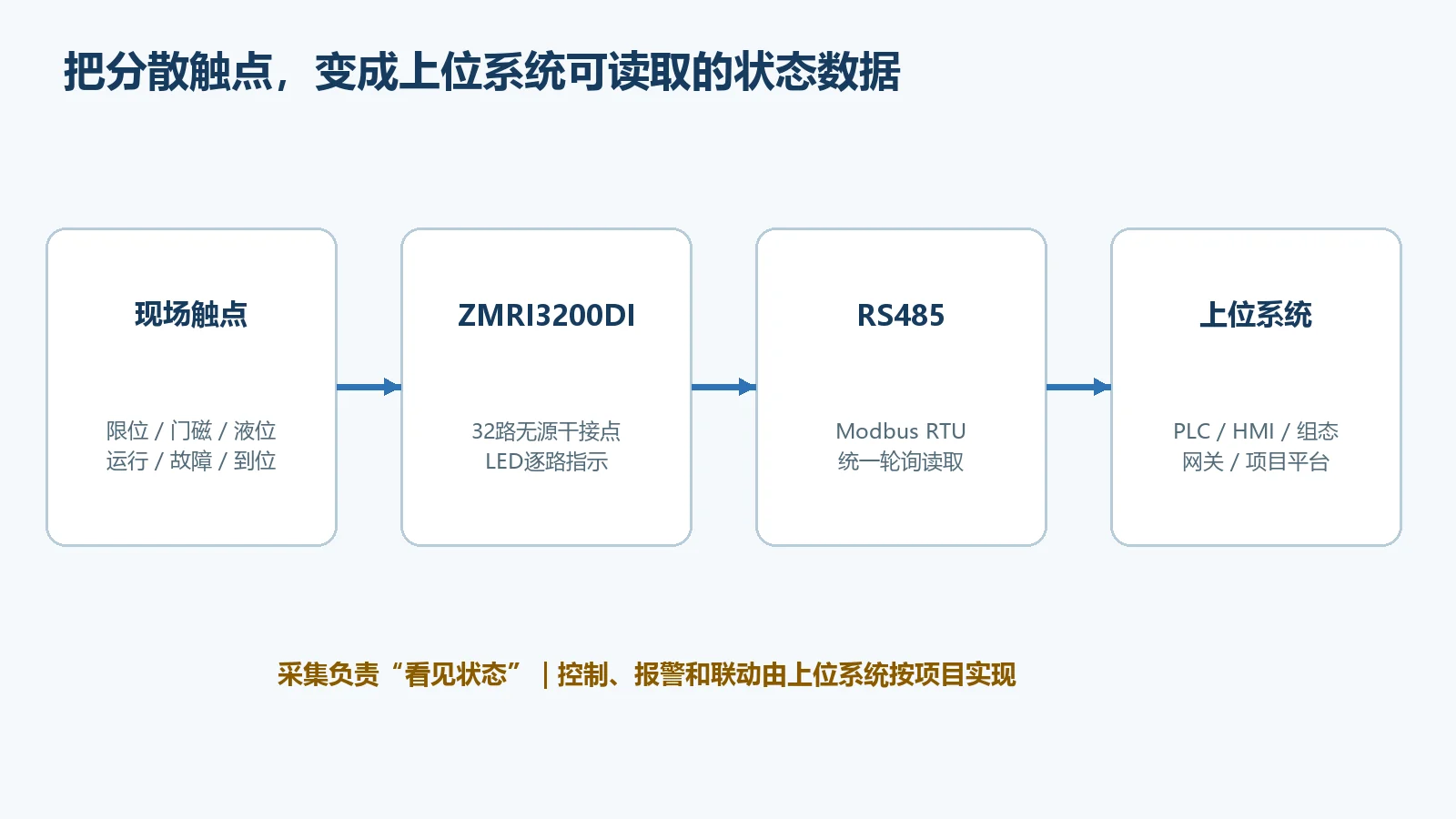

ZMRI3200DI 将 32 路无源干接点集中到一个模块中，再通过 RS485 总线把状态交给上位系统。这样做的价值不是替代 PLC，而是把分散的触点变成结构清楚、可以轮询读取的 Modbus 数据，便于设备改造、机房集中监测和远程运维系统接入。
ZMRI3200DI采集的是什么信号？
本文产品当前资料明确为 32 路无源干接点输入。可理解为：模块判断外部触点是否闭合，并将每一路转换为可读取的状态位。原资料中，触点短接/闭合对应状态值“1”，开路或无信号对应“0”。
它适合接入继电器触点、微动开关、限位开关、干接点输出的液位开关、门磁或设备辅助触点。选型前必须确认信号输出形式；NPN、PNP、有源电压输出以及 0～10 V、4～20 mA 等模拟量不能仅凭“也有两根线”就直接接入，应选择匹配的转换方式或采集模块。
关键功能与当前公开参数
| 项目 | 当前资料信息 | 项目使用说明 |
|---|---|---|
| 输入 | 32 路无源干接点 | 只采集闭合/断开，不测连续模拟量 |
| 通信接口 | 1 路 RS485 | 接入 PLC、触摸屏、组态软件或网关 |
| 通信协议 | Modbus RTU | 寄存器和功能码按当前通信说明使用 |
| 默认通信 | 地址 1、9600 bps、N81、无校验 | 投运前统一主从站参数，避免地址冲突 |
| 可配置波特率 | 4800、9600、19200、38400、115200 bps | 通信距离、总线负载和抗干扰能力需综合评估 |
| 供电 | DC 24 V；峰值不得超过 30 V | 电源容量、接地和保护按现场设计 |
| 典型功耗 | 小于 0.3 W | 以当前资料为准 |
| 状态指示 | 32 路 LED 输入状态指示 | 便于接线检查和现场调试 |
| 安装方式 | 35 mm 标准 DIN 导轨 | 端子为可插拔式，便于柜内维护 |
| 外形尺寸 | 约 145×120×40 mm | 按当前尺寸图采用，柜内布局应留出接线与维护空间 |
| 工作温度 | -20～+70℃ | 相对湿度 5%～95%，无结露 |
模块资料还描述了 RS485 接口 ESD 保护、隔离供电、三防漆和抗干扰设计。这些措施有助于工业现场使用，但不能据此忽略屏蔽、接地、浪涌防护、线缆路由和柜内温升设计。
32路状态怎样映射到Modbus？

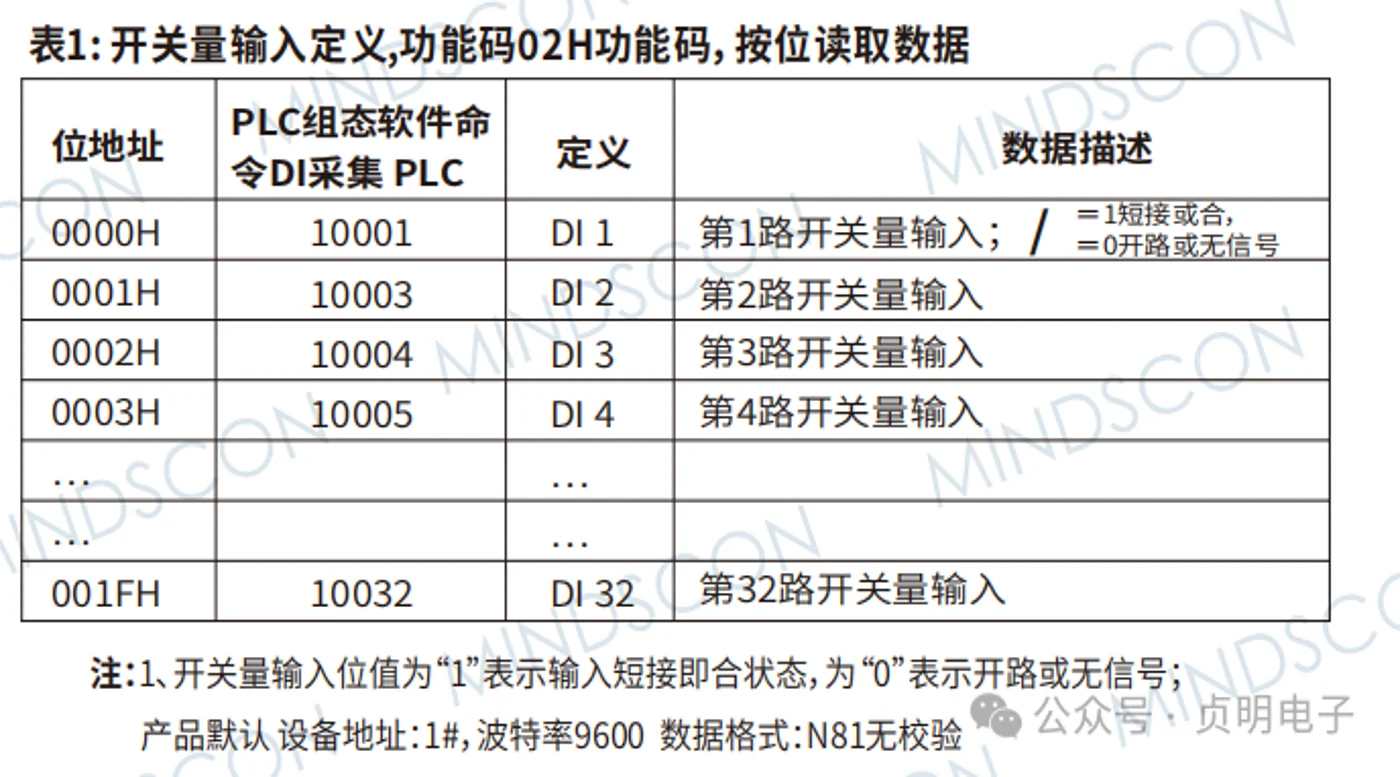

当前通信表将 DI1～DI32 对应到连续状态位，可使用 02H 功能码按位读取。每一位反映一路触点状态，便于 PLC 或上位软件一次读取多路数据，再按项目定义转换为“运行、故障、到位、门开”等业务含义。
建议在项目点表中同时记录：通道号、现场设备、触点常态、闭合含义、断线时的表现、报警级别和处置方式。不要只写“DI1、DI2”，否则交付后很难定位哪一路对应哪台设备。

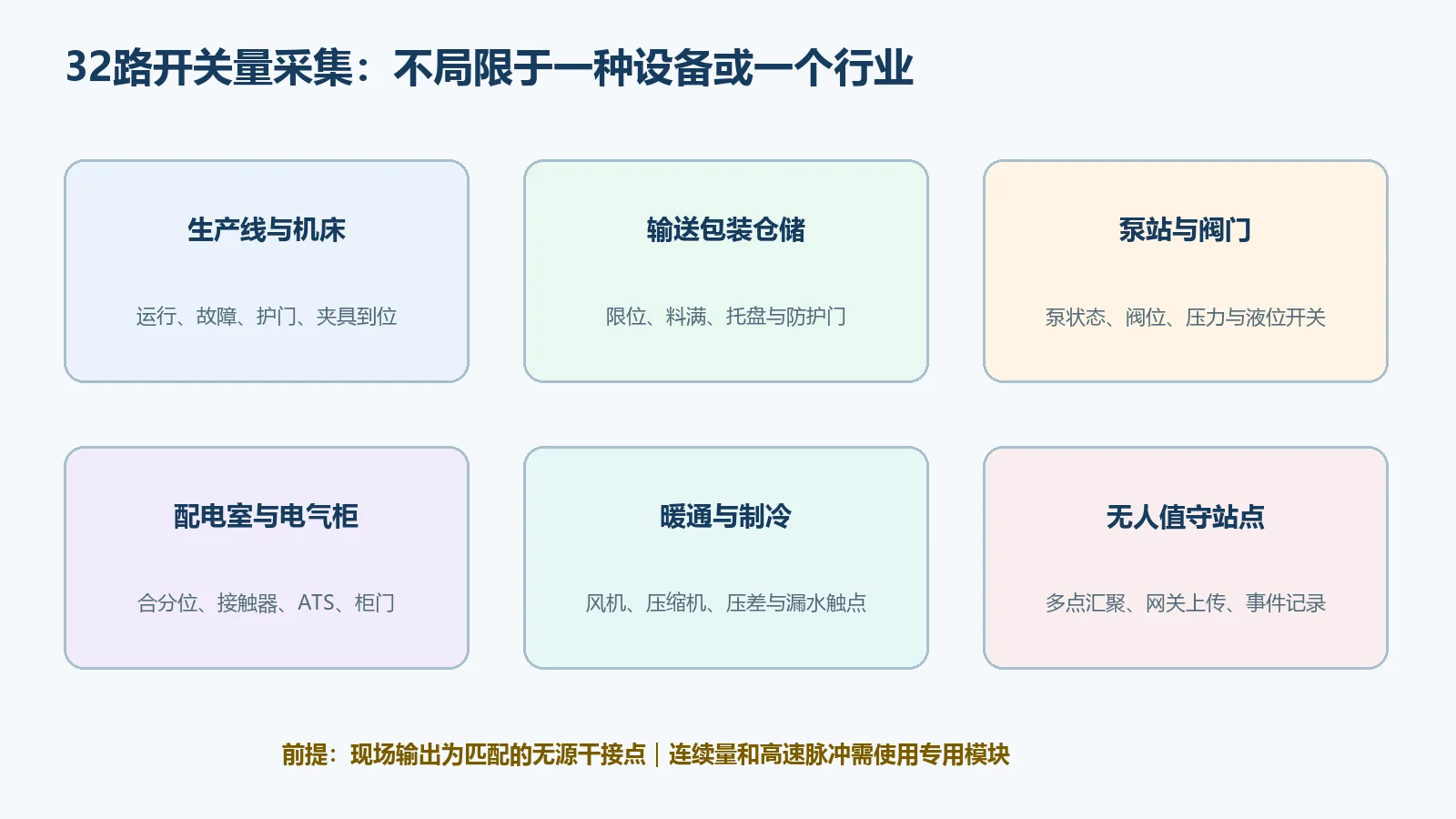

典型工业应用场景
生产线与机床设备状态
采集机床运行、待机、故障、缺料、护门到位、夹具到位等辅助触点，用于集中看板、停机原因记录或设备联网改造。对于老旧设备，可优先从原有继电器辅助触点取状态，减少对主控制程序的改动；接入前仍需核对电气隔离和触点容量。
输送、包装与仓储设备
接入限位开关、光电传感器的继电器输出、料满/料空触点、托盘到位和防护门状态，为输送线、包装线、立库或分拣系统提供多点状态汇总。高频计数或精确测速应使用专用高速计数模块，不能把普通开关量轮询当作高速脉冲采集。
泵站、阀门与公用工程
采集水泵运行/故障、阀门开到位/关到位、压力开关、流量开关、浮球液位和控制柜门磁等状态。通过网关接入监控平台后，可形成泵房、污水站、冷却水系统或空压站的远程状态看板和事件记录。
配电室与电气柜监测
采集断路器合分位、接触器反馈、ATS位置、保护装置告警触点、柜门状态和风机故障触点，辅助运维人员判断设备当前状态。本文模块只负责状态采集，不能替代继电保护、消防联动或电气安全回路。
暖通、制冷与环境设备
可接入风机/压缩机运行故障触点、高低压开关、过滤器压差开关、漏水检测器继电器输出和门磁等信号，用于机房集中监测。温度、湿度、压力的连续数值仍需使用相应传感器和模拟量或数字通信采集设备。
无人值守站点和设备远程运维
在通信机房、换热站、边缘站点、户外控制柜等场景，可将 32 路状态先接入 ZMRI3200DI，再通过 RS485 网关、网络控制器或项目平台上传。平台可按项目实现状态显示、事件记录、告警转发和权限管理；具体网关、网络制式及平台功能按项目组合确认，并非本模块单机自带公网通信。
与PLC、触摸屏和网关怎样组合？
原资料说明可与常见 PLC、触摸屏和组态软件进行 Modbus RTU 通信。实际项目中通常有三种组合方式：
- PLC扩展采集： PLC 作为 Modbus 主站，读取 32 路状态并参与普通逻辑或上传；
- 触摸屏/组态监控： HMI 或工控机直接轮询，显示设备状态、记录事件；
- 网关与平台接入： 网关读取状态后，通过以太网、4G/LTE、HTTP 或 MQTT 等方式送入项目平台，具体通信方式由所选网关决定。

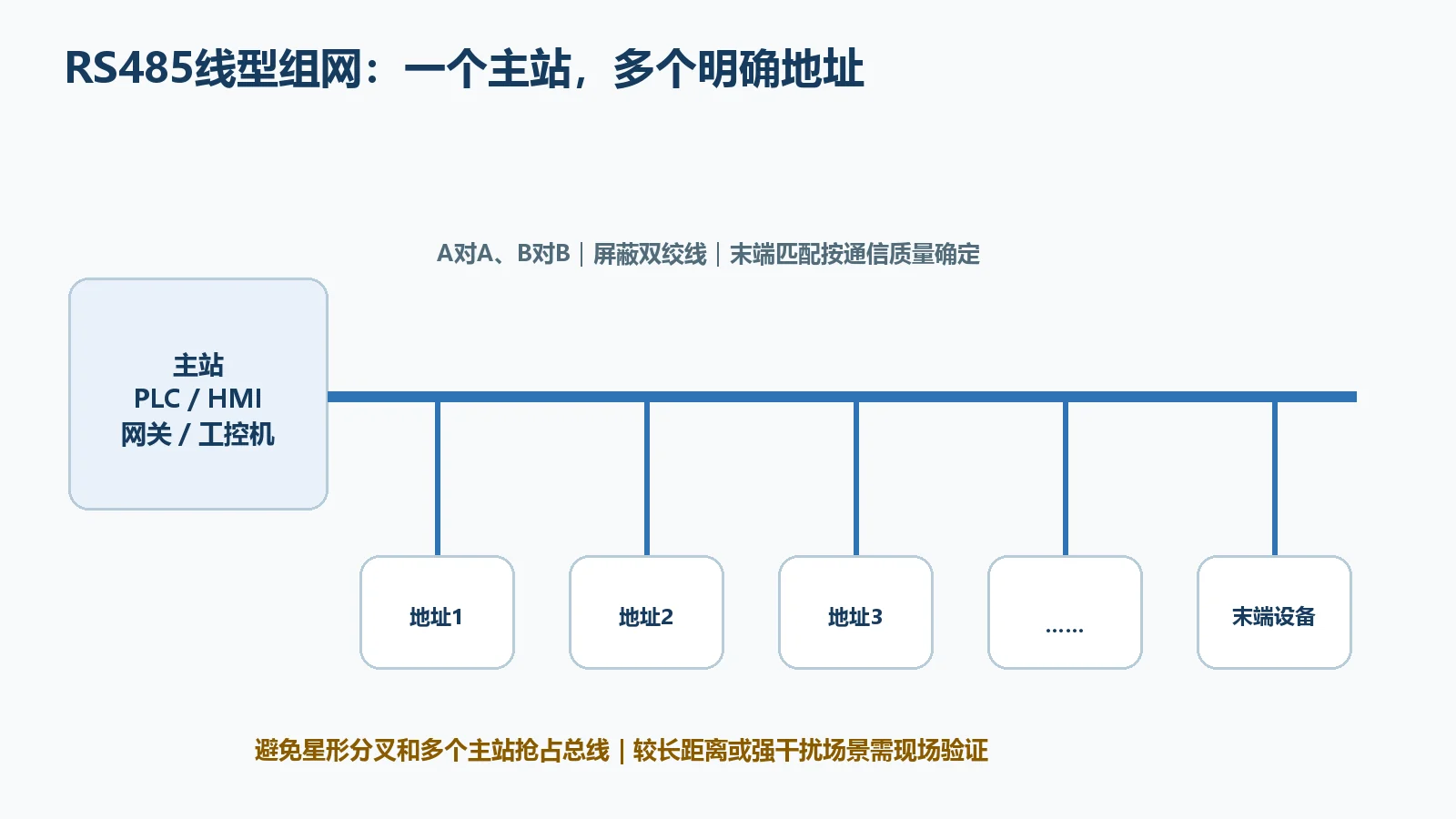

RS485 建议采用屏蔽双绞线和线型拓扑，A 与 A、B 与 B 对应连接，避免星形分叉。原资料给出常规总线最多 32 个节点、通信距离可达约 1200 m 的参考描述；实际可用节点数和距离会受到收发器、波特率、线缆、拓扑、终端匹配、接地及电磁环境影响，必须以现场测试为准。总线较长、节点较多或干扰较强时，可评估隔离型转换器或 RS485 中继器。
安装与调试建议

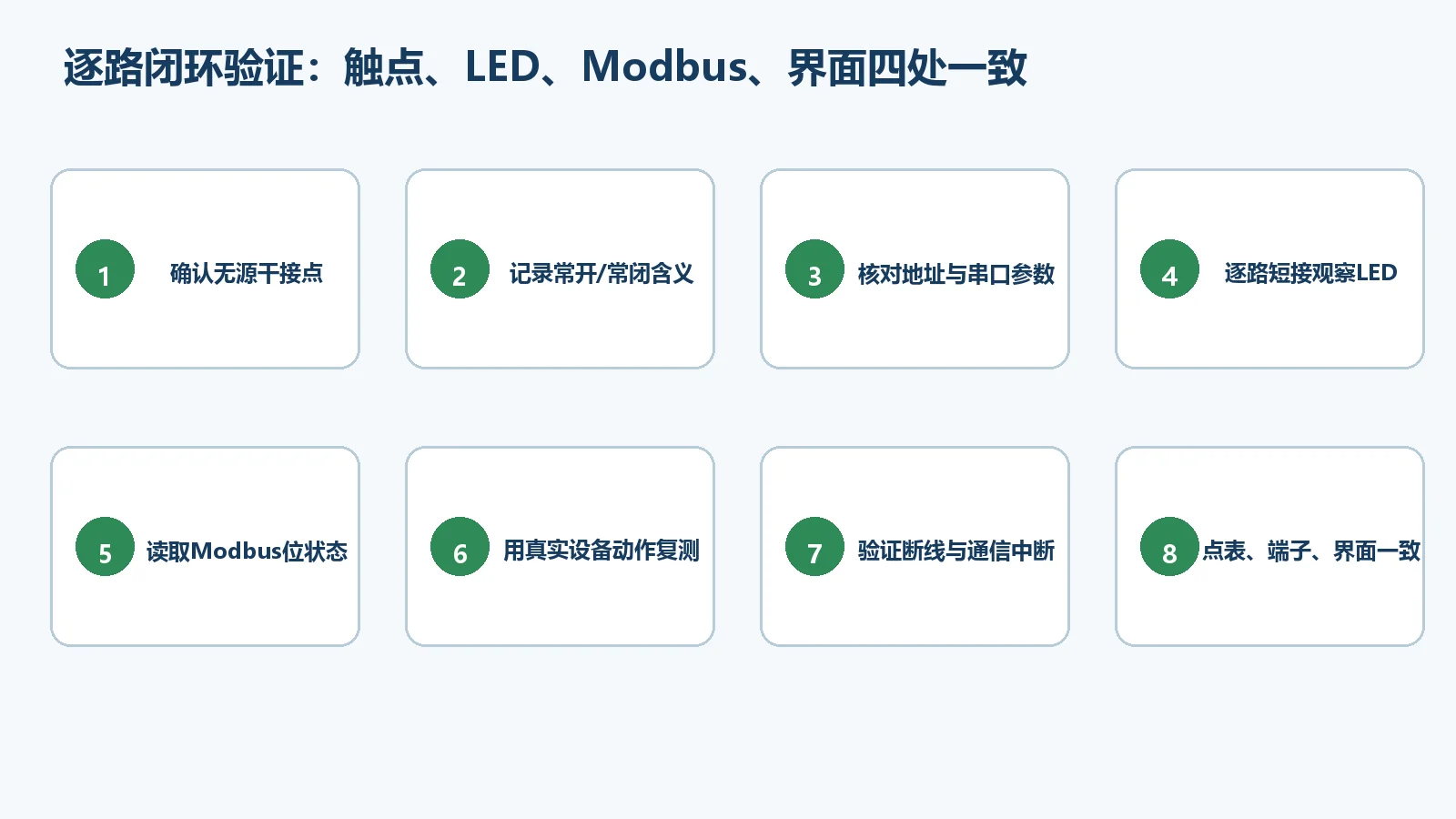

- 核对每一路输出确为无源干接点，并记录常开/常闭及业务含义；
- 断电接线，先接电源与 RS485，再分批接入现场触点；
- 检查地址、波特率、数据位、校验位和停止位，确保主从站完全一致；
- 逐路短接输入，观察对应 LED，再读取 Modbus 状态，确认通道与位序；
- 用真实设备动作复测，不要只用导线短接代替全部验收；
- 对线缆断开、接触不良、设备掉电和通信中断分别验证平台显示；
- 完成点表、端子编号、程序变量、界面名称和报警逻辑的一致性检查；
- 在变频器、电机和接触器实际运行条件下复测通信稳定性。
哪些情况不适合直接使用？
- 传感器输出为 NPN、PNP、有源电压或模拟量，且没有完成匹配转换；
- 需要高速计数、编码器或毫秒级事件捕获；
- 需要安全等级认证的急停、光幕、双手按钮或机械防护联锁；
- 需要模块直接驱动接触器、电磁阀、灯具或电机——ZMRI3200DI 是输入采集，不是继电器输出；
- 现场有结露、爆炸性或强腐蚀环境，未完成防护等级和环境适用性评估。
对于急停、安全门和消防等关键回路，可以在不破坏原独立安全功能的前提下采集辅助触点用于状态展示，但不能让普通通信数据采集连接承担安全停机职责。
常见问题FAQ
ZMRI3200DI能采集24 V开关信号吗？
当前资料明确为无源干接点输入，不能把外部 24 V 有源信号直接等同于干接点。若现场为 24 V NPN、PNP 或电压输出，应先核对输入电路和当前型号说明，必要时使用中间继电器或匹配的有源输入模块。
32路可以分别显示状态吗？
可以。模块带 32 路 LED 状态指示，Modbus 数据也按通道返回。项目中仍应制作点表，把 DI1～DI32 映射为具体设备名称和状态含义。
可以直接接西门子、三菱PLC或触摸屏吗？
只要主站支持 RS485 Modbus RTU，并能够按当前寄存器表配置，一般可进行通信接入。品牌名称不等于自动兼容保证，投运前仍需核对串口参数、功能码、位序和通信超时处理。
模块本身能上网或发手机告警吗？
本文模块提供 RS485，不代表单机自带以太网、4G 或云平台。需要远程访问时，可按项目增加贞明电子网络控制器、通信网关和平台，并确认告警、日志、权限及私有化部署需求。
能用来采集急停按钮吗？
可以在不影响原安全回路的前提下读取独立辅助触点，用于状态显示或事件记录；但不能用普通 Modbus 数据采集连接替代安全继电器、安全 PLC 或硬接线急停回路。
模块的外形尺寸是多少？
按当前尺寸图，模块外形尺寸约为 145×120×40 mm，采用 35 mm 标准 DIN 导轨安装。设计控制柜时还应为上下端子、RS485线缆、电源线和拆装操作预留空间。
