传统墙面开关往往与强电回路一一绑定。空间功能调整后，想增加门口与床头双控、前台与值班室多控，或者把多路灯光组合成“上课、迎宾、清洁、离场”等场景，常常需要重新考虑布线和控制逻辑。

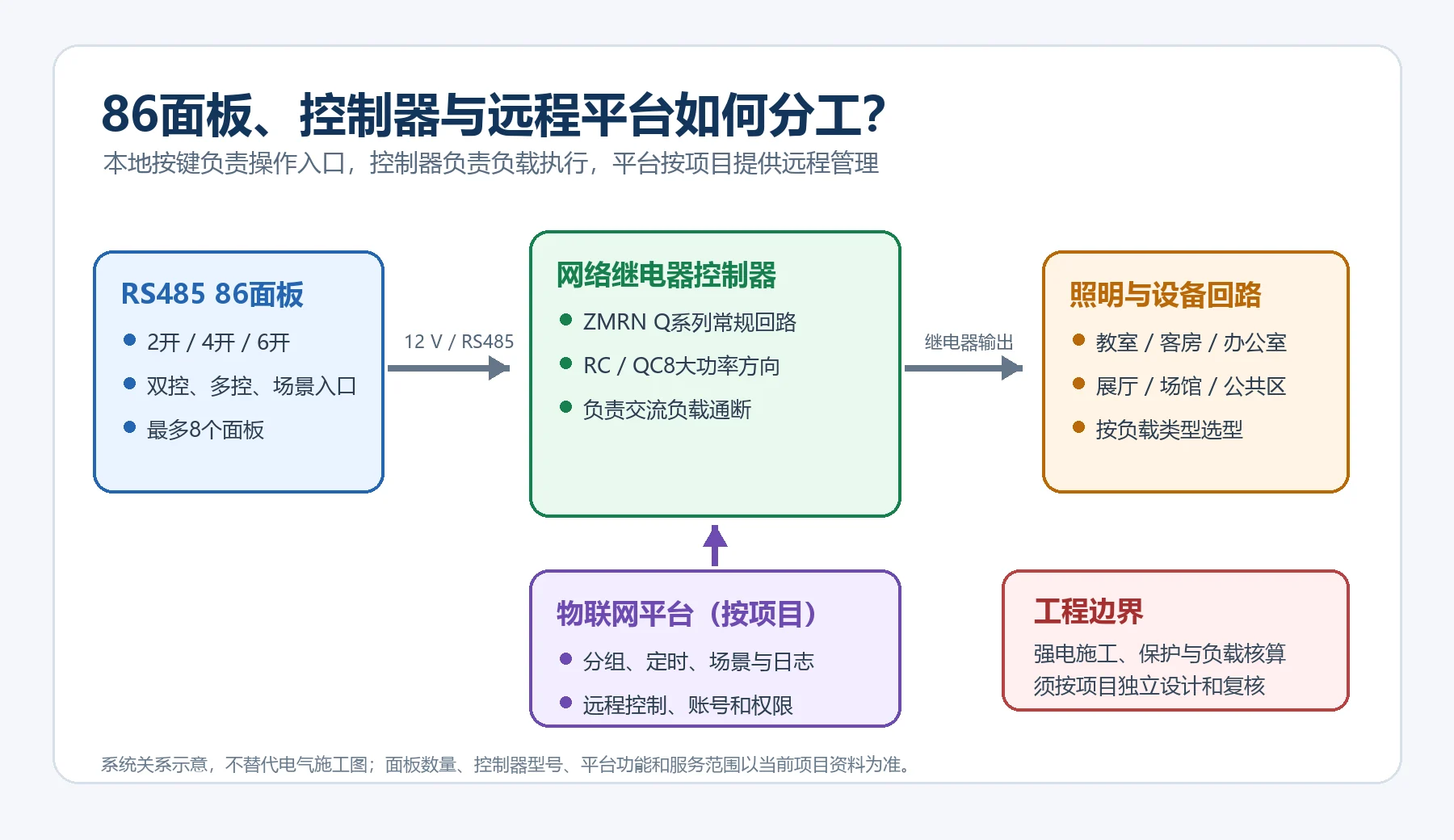

RS485智能86开关面板把墙面按键变成弱电操作入口：面板负责“人怎么操作”，网络继电器控制器负责“负载怎么执行”，物联网平台则可按项目承担远程管理、定时、日志和权限。三者职责分开后，现场按键、控制柜和远程管理可以围绕同一套场景逻辑组织。
RS485智能86开关面板是什么？
它是一种安装在86型墙面位置的本地弱电控制面板，提供2键、4键和6键版本。面板通过地址和按键映射向兼容控制器发送操作指令，本身不承担交流灯具或设备负载的直接通断。
当前公开资料对应的主要能力包括：
- 2开、4开、6开可选： 按每个安装位置需要操作的回路和场景数量选型；
- 12 V弱电设计： 面板侧采用弱电供电和通信，具体端子按当前接线资料确认；
- RS485地址管理： 多个面板接入同一控制器时使用不同地址；
- 最多8个面板： 一台兼容的贞明电子控制器最多连接8个86面板；
- 最多48个按键动作： 按每个面板6个Button、8个面板计算；
- 双控、多控与场景： 不同面板可操作同一回路，也可用一个按键执行多个通道组合。
为什么要把面板和控制器分开？
面板与执行控制器分开后，墙面位置不需要直接承担大电流负载，控制逻辑也不再只受一只机械开关约束。工程人员可以在控制器中把一个按键映射为单路翻转、全开、全关或多个回路的组合动作。
这种结构尤其适合以下需求：
- 门口和床头同时控制同一组灯光；
- 走廊两端、前台和值班室控制同一公共区域；
- 一个“离场”按键关闭多路照明；
- 教室按“上课、下课、清洁”切换不同回路；
- 展厅按“营业、演示、闭馆”调用预设灯光组合；
- 本地仍保留实体按键，同时增加远程平台管理。
2开、4开和6开怎么选？
| 面板规格 | 适合的操作数量 | 典型使用方向 | 选型提醒 |
|---|---|---|---|
| 2开 | 2个高频动作 | 门口基础照明、总开/总关、单场景切换 | 回路或场景增加后扩展空间较少 |
| 4开 | 4个回路或场景入口 | 酒店客房、公寓、教室、会议室、办公室 | 可兼顾分区照明与常用场景 |
| 6开 | 最多6个Button | 展厅、场馆、公共区域、多分区房间 | 需提前规划按键名称和操作层级 |
按键数量不必与物理照明回路一一对应。例如4键面板可以把前三个键用于三个区域，第四个键用于“全部关闭”；6键面板也可以把其中两个键设置为迎宾和离场场景。实际逻辑取决于控制器通道和项目配置。
双控、多控和场景控制如何实现？
传统双控依赖特定强电线路连接。RS485方案则通过多个面板地址和Button映射，让不同位置的面板向同一控制器通道发送动作。
- 单路控制： 一个按键对应一个输出通道的开、关或状态翻转；
- 双控： 两个位置的按键控制同一回路，例如门口与床头；
- 多控： 多个入口控制同一公共区域，例如走廊、展厅和场馆；
- 场景控制： 一个按键同时改变多个输出通道，例如全开、全关、迎宾、清洁、上课或闭馆。

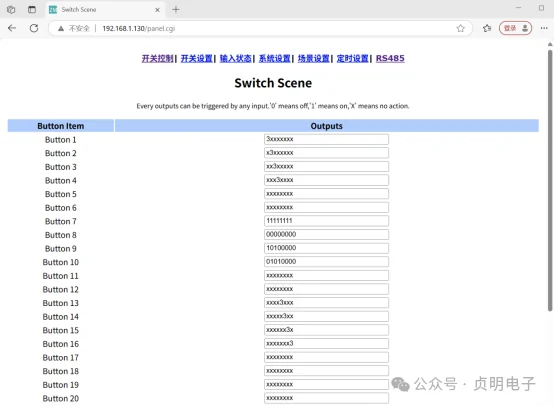

公众号示例使用“1表示开、0表示关、3表示翻转、x表示不动作”的Button组合方式。该表达适合说明逻辑，但具体页面、字符规则、通道数量和保存方式可能随控制器版本变化，项目配置应以当前说明书和实际界面为准。
面板可以和哪些贞明控制器组合？
86面板负责本地操作入口，真正的交流负载由继电器控制器承担。可根据回路数量、负载类型和联网需求选择：
ZMRN Q系列：常规多回路控制
Q系列覆盖1至32通道方向，适合教室、客房、办公室、小型控制箱和多回路照明柜。项目应按具体型号确认通道数、供电、继电器容量、输入输出和通信接口。

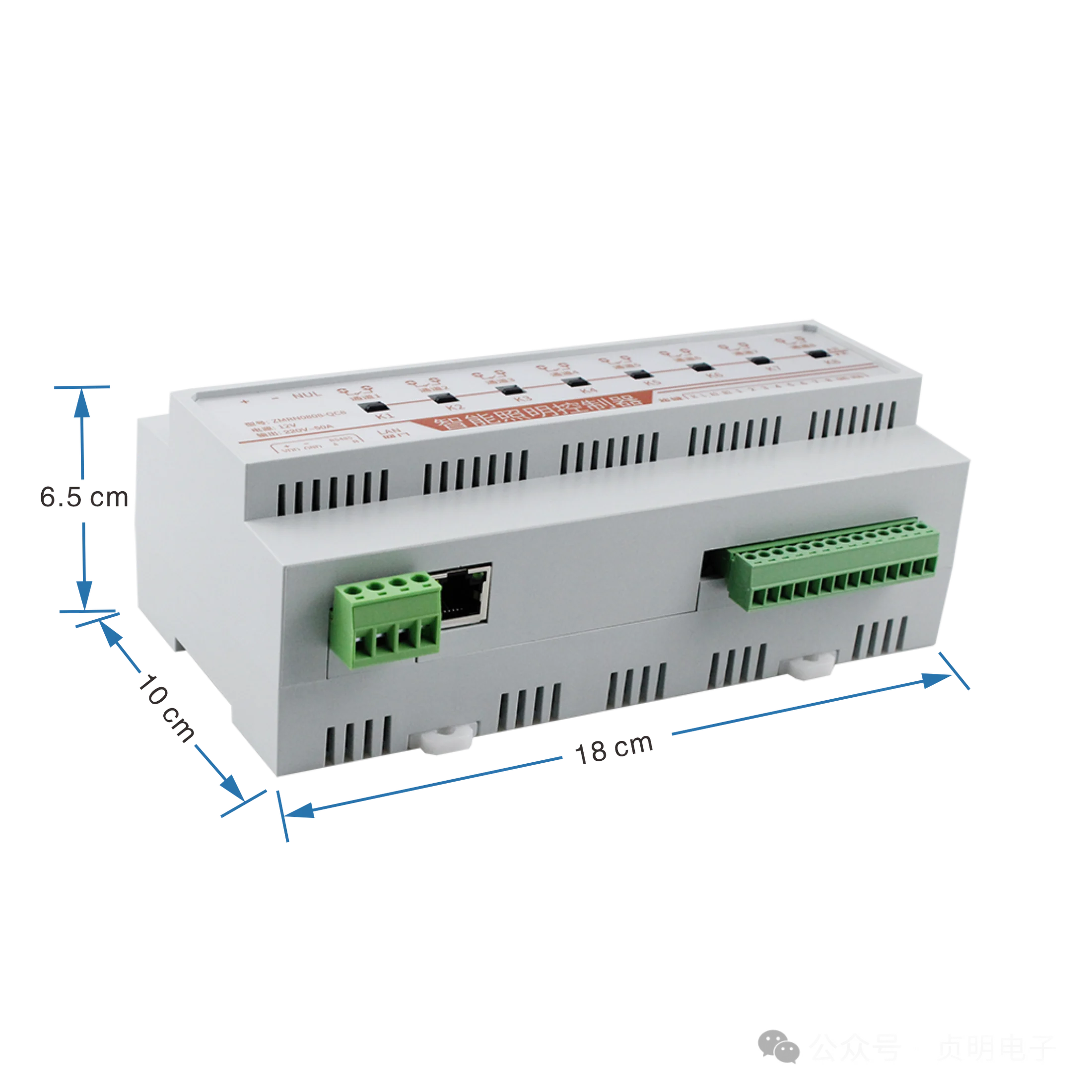

ZMRN RC系列与ZMRN0808-QC8：较大功率回路
RC系列及QC8可用于需要较高回路承载能力的照明和集中配电项目。即使产品采用大功率继电器，也不能只按额定电流判断所有灯具都可直接接入；LED驱动电源、变压器、电机和电容性负载可能有较大启动或浪涌电流，必须结合负载类型、动作频率、配线、散热和保护器件核算。
ZMRL QL、QLR和QCL系列：按通信与功率组合
需要4G远程接入的不同地点的设备，可评估QL或QCL系列；以RS485本地控制柜接入为主，可评估QLR或Q系列。不同系列的通道、供电、通信和继电器规格不同，应先完成点位和负载统计再选型。

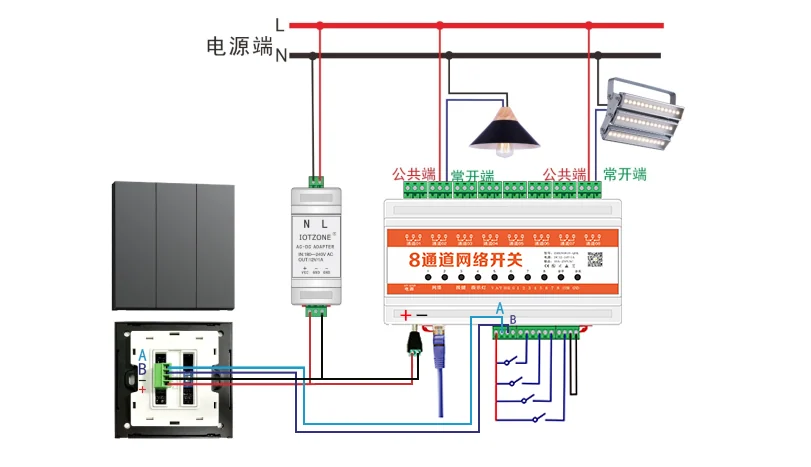

系统接线应该注意什么？
典型系统由12 V弱电电源、RS485面板、兼容控制器和交流负载回路组成。面板侧弱电线与负载侧强电线应按规范分开组织，控制器负责继电器输出，断路、过流、漏电、接触器、急停和设备自身保护应独立设计。
施工和调试前至少核对：
- 面板、控制器和电源的端子定义及供电电压；
- RS485 A/B极性、总线拓扑、线缆、距离和终端处理；
- 同一控制器下各面板地址是否唯一；
- 控制器通道与配电回路编号是否一致；
- 灯具或设备的稳态电流、启动电流和浪涌特性；
- 场景动作是否可能误关关键设备或安全照明；
- 断网、控制器重启或通信异常时如何人工接管。

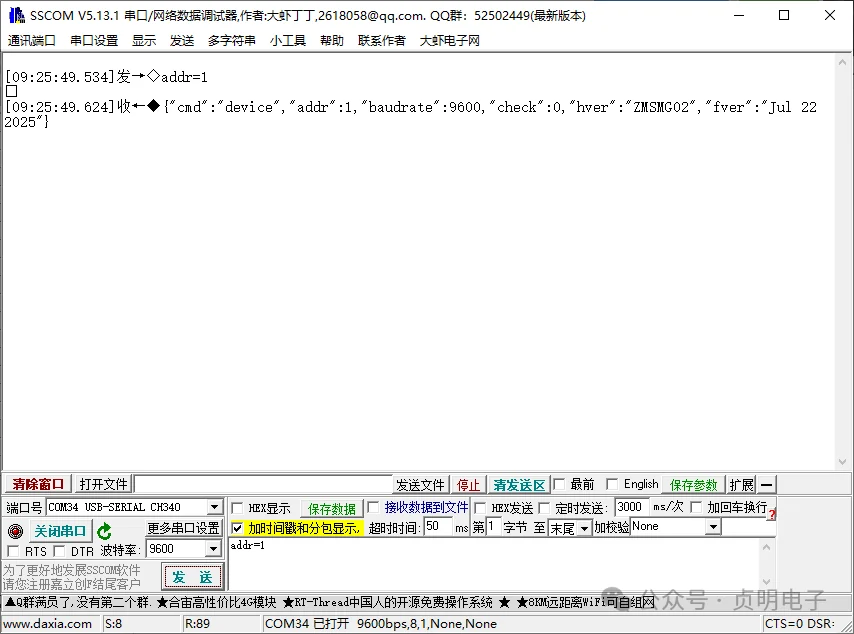

多个面板如何设置地址？
公众号使用说明中，面板通过串口工具设置1至8号RS485地址，修改后重新上电生效。同一控制器下地址不可重复，否则可能产生识别或操作异常。
建议在控制柜资料和面板背面同时记录“安装位置—面板地址—按键功能—控制器通道”，避免后期只看到地址却不知道对应哪个房间。批量项目可建立统一点位表，调试完成后留存版本。

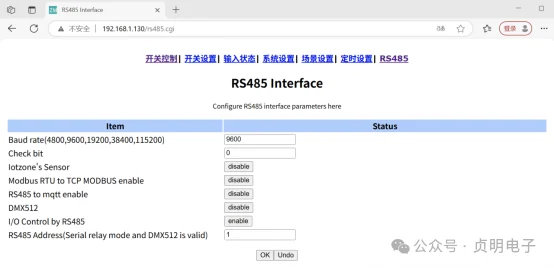

控制器网页如何配置面板动作？
配置完成后，应逐键验证单击、连续操作、双控、多控、全开、全关和各场景组合，并确认面板操作后的真实负载状态。按钮执行成功不等于灯具、接触器或设备一定正常，应结合输出反馈、现场观察或电流采集判断。

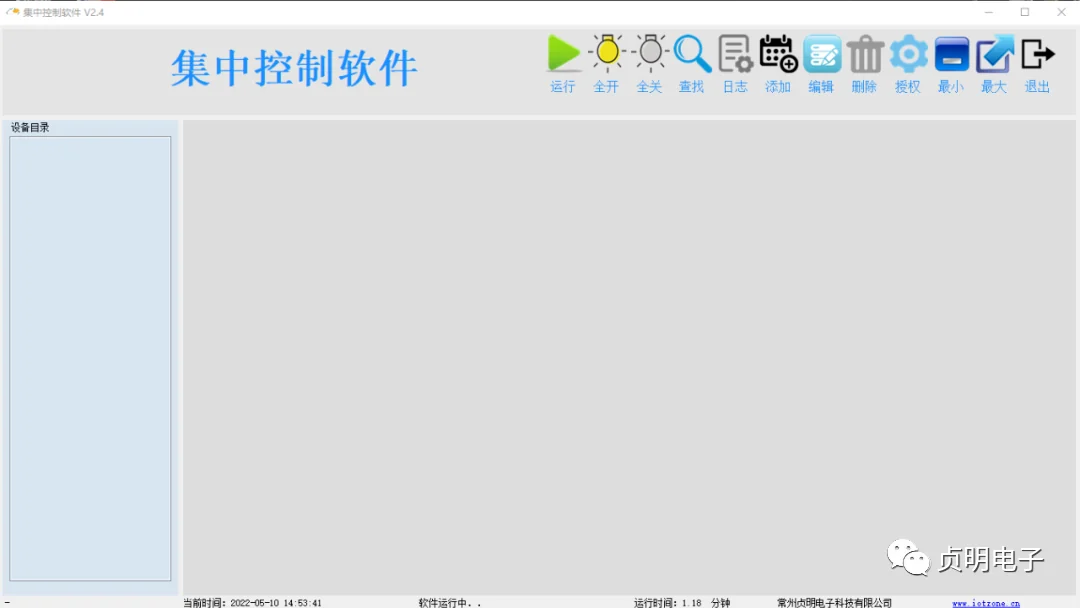

如何增加远程管理、定时和能耗功能？
在兼容控制器和网络条件具备时，可按项目接入贞明电子物联网平台，增加设备分组、远程控制、定时、场景、日志、账号和权限。这样既保留墙面实体按键，也方便管理人员统一处理营业、闭馆、节假日和临时运维。
如需了解各回路是否真正用电，可继续组合交流电流或电量采集设备。能耗采集负责提供运行数据，继电器负责控制，86面板负责现场操作，平台负责汇总与管理。采集精度、计量用途和数据保存周期应按具体设备确认，不能把普通运维数据直接作为贸易结算依据。
典型应用场景
教室与会议室
4键或6键面板可组织讲台区、学生区、投影区和公共照明，并设置上课、下课、清洁等场景。管理平台可按作息时间执行定时，但本地仍保留人工操作入口。
酒店客房与公寓
门口和床头面板可形成双控或多控，按项目组织迎宾、阅读、休息和全关场景。客房取电、门磁、空调和窗帘等功能需要相应设备与控制逻辑，不能仅由开关面板单独完成。
办公室、走廊与公共区域
在多个入口布置面板，让前台、会议区和值班位置控制相同区域。离场场景可减少逐路检查，但消防、应急和安全照明不得纳入普通一键关闭逻辑。
展厅、影院与商业场馆
可把营业、演示、清洁、值班和闭馆作为重复调用的场景。大功率场灯、广告灯箱或设备电源应结合QC8、RC系列、接触器或其他执行器件选型，并完成实际负载测试。
项目落地前需要确认什么？
- 每个房间和入口需要多少个按键；
- 哪些位置需要双控、多控或场景按键；
- 控制器通道数、负载类型、额定电流和浪涌电流；
- 面板至控制柜的距离、RS485线缆和供电方式；
- 是否需要以太网、4G、平台、定时、日志或权限；
- 是否组合调光、传感器、能耗采集或第三方系统；
- 紧急操作、断网运行、手动旁路和故障处置方式；
- 界面、标签、按键图标和项目交付资料要求。
常见问题
86面板能直接控制220 V灯具吗？
面板是12 V弱电操作入口，交流负载由配套继电器控制器或相应执行器件承担。不得把弱电端子当作灯具强电输出接线。
一台控制器最多连接多少个面板？
当前产品页标注一台兼容控制器最多连接8个86面板；每个面板最多6个Button，合计最多48个按键动作。实际能力仍应以所选控制器、固件和项目配置为准。
可以实现门口与床头双控吗？
可以。两个不同地址的面板可把相应按键映射到同一控制器通道或场景。投运时应验证两处操作后的真实输出状态。
一个按键能同时控制多路灯吗？
可以通过Button组合设置为全开、全关或多个通道的自定义场景。具体通道数量取决于控制器型号。
不接平台还能使用吗？
面板与兼容控制器可用于本地控制；远程管理、账号权限、云端日志等属于平台能力。断网行为和本地策略应在当前设备上进行项目测试。
能否帮忙完成配置和联调？
贞明电子可按项目沟通面板选型、控制器组合、按键映射、场景规划、平台接入和功能联调。点位整理、强电施工、第三方协议、现场服务和后续修改范围需在项目启动前确认。
从一只墙面开关，扩展为可管理的照明入口
RS485智能86开关面板的价值，不只是把机械开关换成黑色面板，而是让本地操作、双控多控、场景逻辑、控制器执行和远程管理能够按项目组合。对于教室、酒店、公寓、办公室、展厅和公共空间，它可以为不同入口提供统一、清晰的操作方式。
方案能否稳定落地，关键仍在前期点位表、负载核算、地址规划、场景定义和投运验证。建议在批量安装前先搭建样板回路，逐项验证面板、控制器、负载、平台和异常处置流程。
